Caractéristiques	Détails
Type de produit	Four
Capacité	67 litres
Type de cuisson	Convection
Énergie	Électrique
Classe énergétique	A+
Fonctions de cuisson	Gril, chaleur tournante, cuisson traditionnelle
Dimensions (L x H x P)	60 x 60 x 55 cm
Poids	35 kg
Type de nettoyage	Nettoyage par catalyse
Sécurité enfant	Oui
Éclairage intérieur	Oui
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - KOCDP67H ELECTROLUX

Comment préchauffer le four Electrolux KOCDP67H ?

Pour préchauffer le four, sélectionnez le mode de cuisson souhaité, réglez la température désirée et appuyez sur le bouton de démarrage. Le témoin lumineux indiquera lorsque le four a atteint la température.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que la porte est correctement fermée. Si le problème persiste, consultez le service après-vente.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez d'utiliser des produits abrasifs qui pourraient rayer la surface. Pour un nettoyage en profondeur, retirez les grilles et les plaques.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le réservoir d'eau selon les instructions du manuel, sélectionnez le mode de cuisson à la vapeur et réglez la durée souhaitée. Assurez-vous que le réservoir est bien en place.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique. Si vous ne parvenez pas à résoudre le problème, contactez le service après-vente.

Comment régler la minuterie du four ?

Appuyez sur le bouton de minuterie, réglez le temps souhaité à l'aide des flèches, puis appuyez sur le bouton de démarrage. Un signal sonore retentira à la fin du temps imparti.

Le ventilateur du four fonctionne-t-il en mode éteint ?

Non, le ventilateur ne doit pas fonctionner lorsque le four est éteint. Si vous entendez un bruit, vérifiez que le four est bien éteint ou contactez le service après-vente.

Comment changer l'ampoule du four ?

Débranchez le four, retirez le couvercle de l'ampoule, remplacez l'ampoule par une nouvelle ampoule de même type, puis remettez le couvercle en place.

Quel type de plat peut-on utiliser dans le four ?

Vous pouvez utiliser des plats en métal, en verre résistant à la chaleur ou en céramique. Évitez les plats en plastique qui ne sont pas conçus pour des températures élevées.

Comment désactiver la fonction de verrouillage pour enfants ?

Pour désactiver le verrouillage pour enfants, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'icône de verrouillage s'éteigne.

Le four fait un bruit étrange, est-ce normal ?

Un léger bruit de ventilation est normal, mais si vous entendez des bruits inhabituels, cela peut indiquer un problème. Contactez le service après-vente pour un diagnostic.

MODE D'EMPLOI KOCDP67H ELECTROLUX

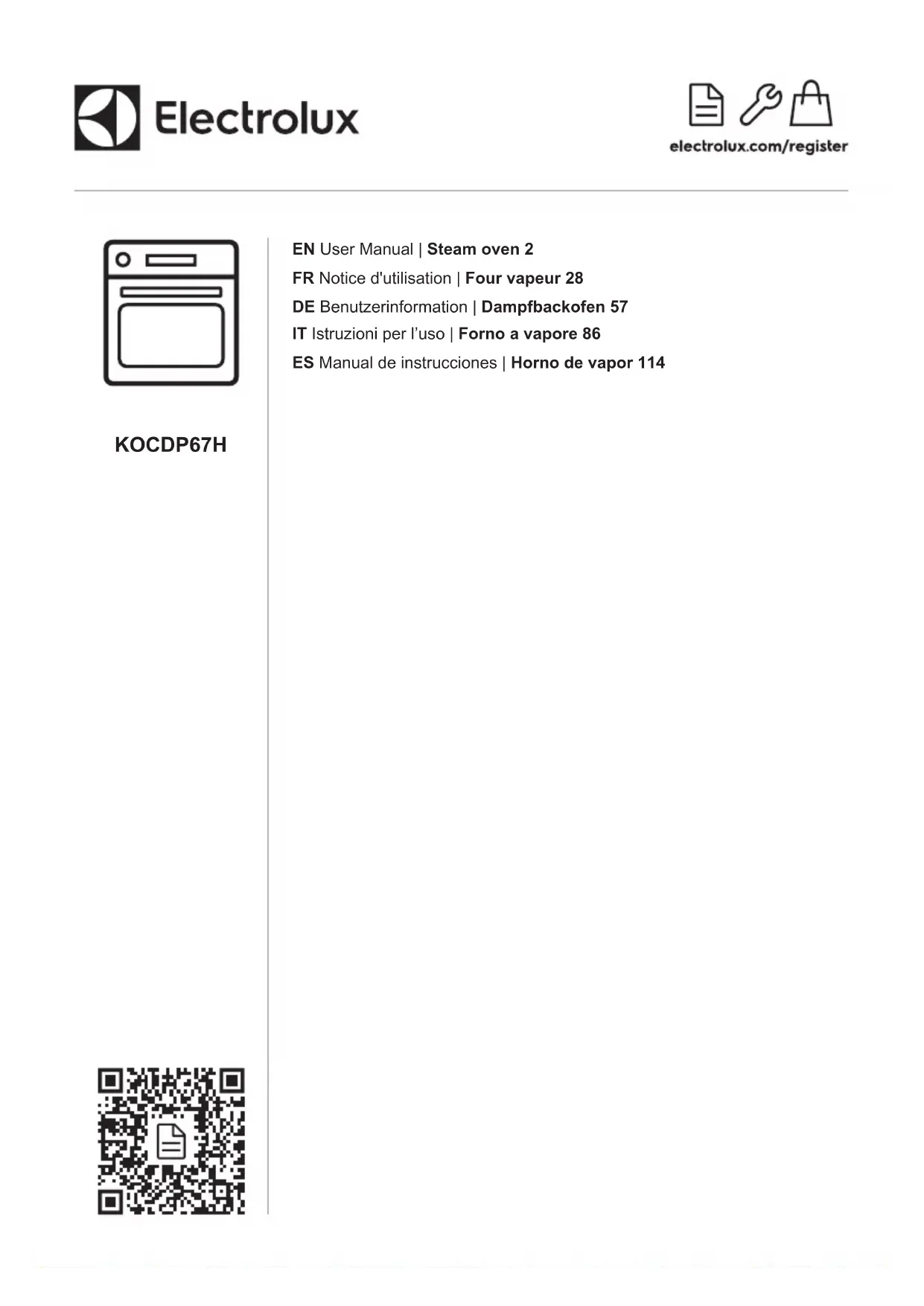

FR Notice d'utilisation | Four vapeur 28

Bienvenue chez Electrolux ! Nous vous remercions d'avoir choisi l'un de nos appareils.

Dans un souci de durabilité, nous réduisons les supports papier et proposons les manuels d'utilisation complets en ligne. Accédez à votre manuel d'utilisation complet sur electrolux.com/manuals

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations sur electrolux.com/support

Pour plus de recettes, conseils, informations de dépannage, téléchargez l'application My Electrolux Kitchen.

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATION SUR LA SÉCURITÉ.... 28
2. CONSIGNES DE SÉCURITÉ....31
3. INSTALLATION....34
4. DESCRIPTION DE L'APPAREIL....36
5. BANDEAU DE COMMANDE....36
6. AVANT LA PREMIÈRE UTILISATION.... 37
7. UTILISATION QUOTIDIENNE.... 37
8. FONCTIONS SUPPLÉMENTAIRES.... 43
9. FONCTIONS DE L'HORLOGE....44
10. UTILISATION DES ACCESSOIRES....45
11. CONSEILS....47
12. ENTRETIEN ET NETTOYAGE....50
13. DÉPANNAGE....54
14. RENDEMENT ÉNERGÉTIQUE.... 55
15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT....55

1. ⚠INFORMATION SUR LA SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.
• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.

• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou toute personne disposant de qualifications similaires afin d'éviter tout danger électrique.
• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité de l'appareil.
• Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

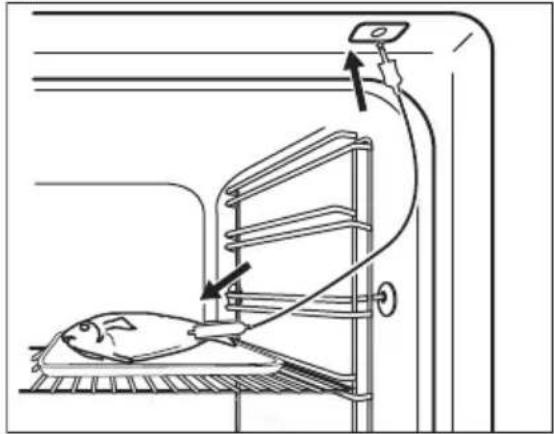

• Utilisez uniquement la sonde de cuisson recommandée pour cet appareil.

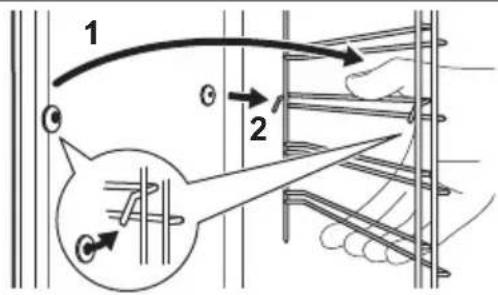

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.
• Avant le nettoyage par pyrolyse, retirez tous les accessoires et les dépôts/déversements excessifs de la cavité de l'appareil.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Ne tirez jamais l'appareil par la poignée.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue.
• L'appareil est équipé d'un système de refroidissement électrique. Il doit être utilisé avec l'alimentation électrique.

Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail)	580 (600) mm
Largeur du meuble 560 mm
Profondeur du meuble 550 (550) mm
Hauteur de l'avant de l'appareil	589 mm
Hauteur de l'arrière de l'appareil	571 mm
Largeur de l'avant de l'appareil	595 mm
Largeur de l'arrière de l'appareil	559 mm
Profondeur de l'appareil 569 mm
Profondeur d'encastrement de l'appareil	548 mm

Profondeur avec porte ou-verte	1022 mm
Dimensions minimales de l'ouverture de ventilation. Ouverture placée sur la partie inférieure de la face arrière	560x20 mm
Longueur du câble d'ali-mentation secteur. Le câble est placé dans le coin droit de la face arrière	1500 mm

Vis de montage 4x25 mm

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.
  • L'appareil doit être relié à la terre.
• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.
• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation.

Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
• Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.
• Cet appareil est fourni avec une fiche électrique et un câble d'alimentation.

Types de câbles compatibles pour l'installation ou le remplacement pour l'Europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

Puissance totale (W) Section du câble (mm²)

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

Le fil de terre (câble vert/jaune) doit être de 2 cm plus long que les câbles de phase marron et neutre bleu

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures, d'électrocution ou d'explosion.

- Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'exercez pas de pression sur la porte ouverte.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.
• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque de dommages à l'appareil.

• Pour éviter tout endommagement ou décoloration de l'émail :
• ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil.
• ne versez pas d'eau directement dans l'appareil chaud.
• ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson.

• Installez ou retirez les accessoires avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.
• Cuisinez toujours avec la porte de l'appareil fermée.

- Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l'appareil fonctionne. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégâts sur l'appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT!

Risque de blessure, d'incendie ou de dommages à l'appareil.

• Avant toute opération d'entretien, désactivez l'appareil et débranchez la fiche secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

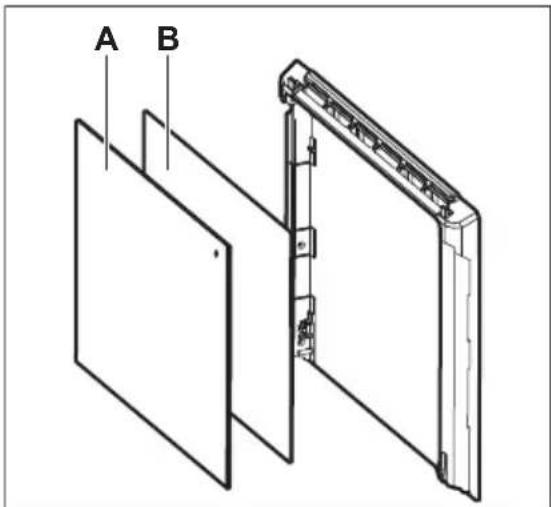

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé.

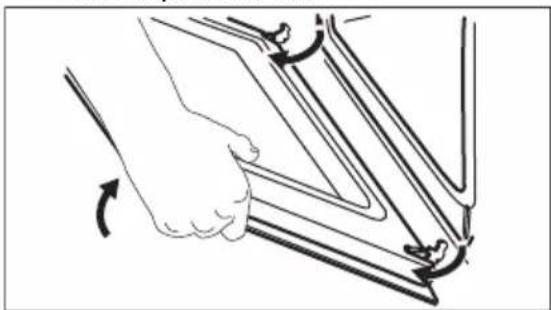

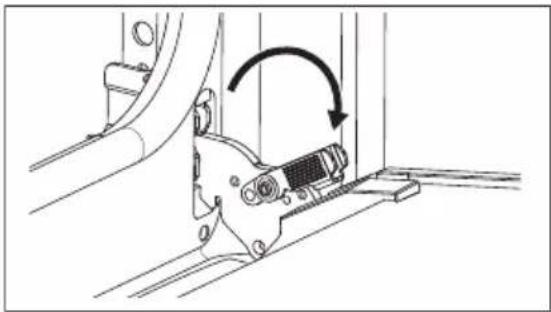

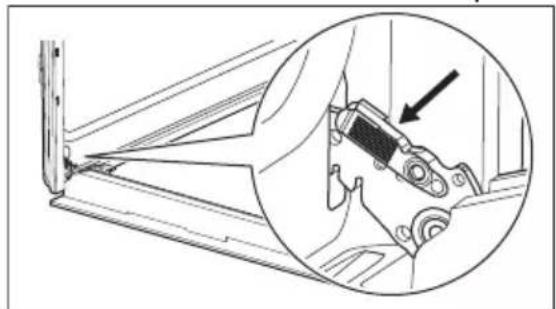

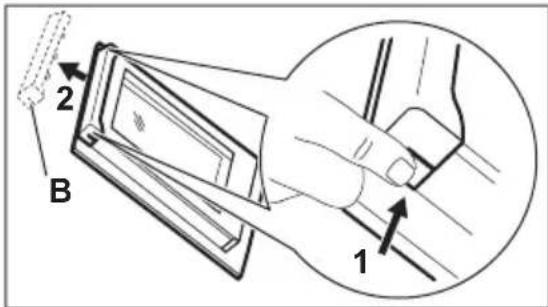

• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux et humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

2.5 Nettoyage par pyrolyse

AVERTISSEMENT!

Risque de blessures, d'incendie, d'émissions chimiques (fumées) en mode pyrolyse.

- Avant d'effectuer un nettoyage par pyrolyse et un préchauffage initial, retirez de la cavité du four :

• tout résidu alimentaire excessif, déversement et dépôt d'huile ou de graisse.
• tous les objets amovibles (y compris les grilles, les rails latéraux, etc.,

fournis avec l'appareil), en particulier les casseroles, poêles, plateaux, ustensiles anti-adhésifs, etc.

- Lisez attentivement toutes les instructions relatives au nettoyage par pyrolyse.

- Tenez les jeunes enfants éloignés de l'appareil lorsque le nettoyage par pyrolyse est en cours. L'appareil devient très chaud et de l'air chaud est libéré des orifices d'aération avant.

- Le nettoyage par pyrolyse est un fonctionnement à haute température qui peut dégager de la fumée provenant des résidus de cuisson et des matériaux de construction. Par conséquent, il est recommandé aux consommateurs de :

– veillez à assurer une bonne ventilation pendant et après le nettoyage par pyrolyse.
– veillez à assurer une bonne ventilation pendant et après le préchauffage initial.

• Ne renversez pas ou n'appliquez pas d'eau sur la porte du four pendant et après le nettoyage par pyrolyse pour éviter d'endommager les panneaux de verre.
• Les fumées dégagées par les fours à pyrolyse / les résidus de cuisson sont décrites comme étant non nocives pour les êtres humains, y compris pour les jeunes ou les personnes à la santé fragile.
• Maintenez les animaux domestiques à l'écart de l'appareil pendant et après le nettoyage par pyrolyse et le préchauffage initial. Les petits animaux de compagnie (en particulier les oiseaux et les reptiles) peuvent être très sensibles aux changements de température et aux fumées émises.
• Les surfaces anti-adhésives des casseroles, des poêles, des plaques, des ustensiles, etc. peuvent être endommagées par le nettoyage par pyrolyse à haute température et peuvent également être source de fumées légèrement nocives.

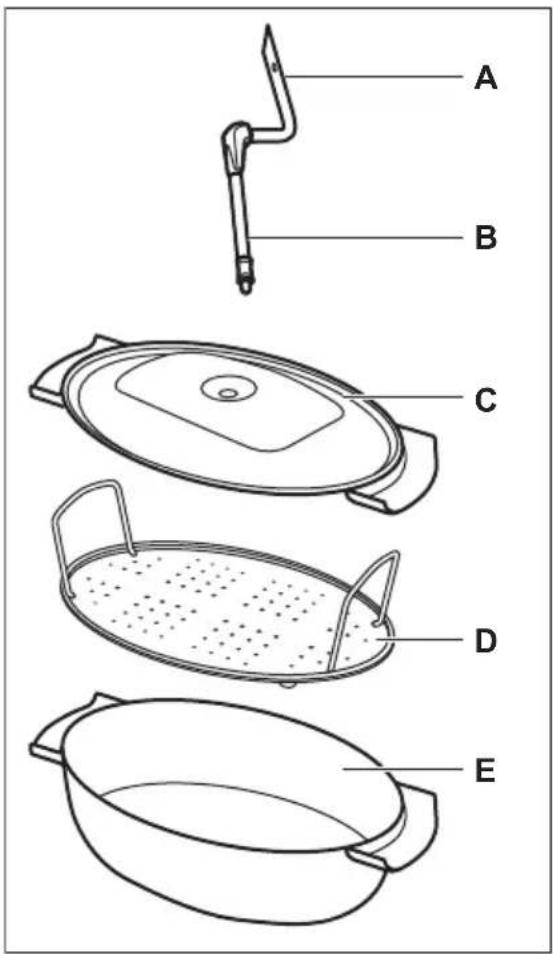

2.6 Cuisson à la vapeur

AVERTISSEMENT!

Risque de brûlures et de dommages à l'appareil.

• La vapeur qui s'échappe peut provoquer des brûlures :
  – Au cours de la cuisson à la vapeur, n'ouvrez pas la porte de l'appareil.
• Soyez prudent en ouvrant la porte de l'appareil après une cuisson à la vapeur.

2.7 Éclairage interne

AVERTISSEMENT!

Risque d'électrocution.

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

- Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

- Utilisez uniquement des ampoules ayant les mêmes spécifications.

2.8 Service

• Pour réparer l'appareil, contactez le service après-vente agréé.
• Utilisez uniquement des pièces de rechange d'origine.

2.9 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Encastrement

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fixation du four au meuble

• Grille métallique
  Pour les plats de cuisson, les moules à gâteaux, les rôtis.
• Plateau de cuisson
  Pour les gâteaux et biscuits.
• Plat à rôtir

5. BANDEAU DE COMMANDE

5.1 Allumer et éteindre l'appareil

Pour allumer l'appareil :

1. appuyez sur la manette. La manette sort vers l'extérieur.
2. Tournez la manette de sélection des modes de cuisson pour sélectionner la fonction.
3. Tournez la manette de commande pour choisir les réglages.

Pour éteindre l'appareil : tournez la manette des modes de cuisson sur la position 0

1 Bandeau de commande
2 Manette de sélection des modes de cuisson
3 Affichage
4 Manette de commande
5 Bac à eau
6 Résistance
7 Prise pour la sonde à viande
8 Éclairage
9 Chaleur tournante
10 Support de grille, amovible
11 Tuyau de vidange
12 Vanne de vidange de l'eau
13 Niveaux de la grille
14 Tuyau d'arrivée de la vapeur

Pour cuire et rôtir ou comme plat pour récupérer la graisse.

- Sonde de cuisson

Pour mesurer la température à l'intérieur des aliments.

5.2 Vue d'ensemble du bandeau de commande

	Appuyez pour régler sur Fonctions de l'horloge.
	Maintenez la touche enfoncée pour régler la fonction : réchauffage rapide
	Appuyez pour mettre en fonctionnement et à l'arrêt l'éclairage du four.
	Appuyez pour régler la température à cœur de : Sonde de cuisson
OK	Appuyez sur pour confirmer votre sélection.

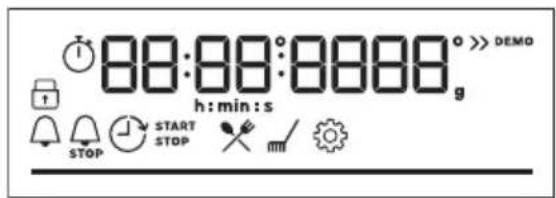

5.3 Voyants de l'affichage

Affichage avec les principales fonctions.

	L'appareil est verrouillé.
	Accédez au menu et sélectionnez l'icône pour ouvrir : Cuisson assistée.
	Accédez au menu et sélectionnez l'icône pour ouvrir : Nettoyage.
	Accédez au menu et sélectionnez l'icône pour ouvrir : Configurations
	Préchauffage rapide est allumé.

	Le réservoir d'eau est vide. Remplissez le réservoir.
	Le réservoir d'eau est à moitié plein.
	Le réservoir d'eau est plein.
	Sonde de cuisson est allumé.
	Minuteur est allumé.
	Fin de cuisson est allumé.
	Départ différé est allumé.
	Compteur est allumé.
	Pour la température ou la durée. La barre est entièrement rouge lorsque l'appareil atteint la température réglée.

6. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Nettoyage initial

1. Retirez tous les accessoires et les supports de grille amovibles de l'appareil.
2. Nettoyez l'appareil et les accessoires uniquement avec un chiffon en microfibre, de l'eau chaude et un détergent doux.
3. Remettez les accessoires et les supports d'étagère amovibles à leur position initiale.

6.2 Préchauffage initial

Avant la première utilisation, réglez l'horloge et préchauffez l'appareil vide.

1. Retirez tous les accessoires et les supports de grille amovibles de l'appareil.
2. Réglez la fonction .Réglez la température maximale. Laissez l'appareil fonctionner pendant 1 h.
3. Réglez la fonction .Réglez la température maximale. Laissez l'appareil fonctionner pendant 15 min.
4. Réglez la fonction .Réglez la température maximale. Laissez l'appareil fonctionner pendant 15 min.
   Éteignez l'appareil et attendez qu'il refroidisse. L'appareil peut émettre une odeur et de la fumée. Assurez-vous que le débit d'air dans la pièce est suffisant.

7. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Modes de cuisson

Chaleur tournante

Pour faire cuire sur trois niveaux en même temps et pour déshydrater des aliments. Diminuez les températures de 20 à 40 °C par rapport à la Chauffage Haut/Bas.

Chauffage Haut/Bas

Pour cuire et rôtir des aliments sur un seul niveau.

Humidité faible

Pour ajouter de l'humidité en cours de cuisson. Pour obtenir la bonne couleur et une croûte croustillante pendant la cuisson. Pour rendre plus juteux pendant le réchauffement. Pour stériliser des fruits et légumes.

Plats Surgelés

Pour rendre croustillants vos plats préparés, tels que frites, pommes quartiers et nems.

Fonction Pizza

Pour cuire des pizzas. Pour faire dorer de façon intensive et obtenir un dessous croustillant.

Cuisson de sole

Pour cuire des gâteaux avec dessous croustillant et pour stériliser des aliments.

Chaleur Tournante Humide

Cette fonction est conçue pour économiser de l'énergie pendant la cuisson. Lorsque vous utilisez cette fonction, la température à l'intérieur de l'appareil peut différer de la température réglée. La chaleur résiduelle est utilisée. La puissance de chauffage peut être réduite. Pour plus d'informations, reportez-vous au chapitre « Utilisation quotidienne », Remarques concernant : Chaleur Tournante Humide.

Gril

Pour faire griller des aliments peu épais et du pain.

Turbo gril

Pour rôtir de gros morceaux de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer.

Menu

Pour accéder au menu : Cuisson assistée, Nettoyage, Configurations.

7.2 Remarques sur : Chaleur Tournante Humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign (selon les normes EU

65/2014 et EU 66/2014). Tests conformes à la norme : IEC/EN 60350-1.

La porte du four doit être fermée pendant la cuisson pour que la fonction ne soit pas interrompue et que le four fonctionne avec la plus grande efficacité énergétique possible.

Lorsque vous utilisez cette fonction, l'éclairage s'éteint automatiquement au bout de 30 secondes.

Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur Tournante Humide. Pour obtenir des recommandations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique », « Économie d'énergie ».

7.3 Réglage : Modes de cuisson

1. Tournez la manette des modes de cuisson pour sélectionner un mode de cuisson.

2. Tournez le bouton de commande pour régler la température.

appuyez et maintenez enfoncé pour activer la fonction : Préchauffage rapide. Elle est disponible pour certaines fonctions du four.

7.4 Réglage : Cuisson à la vapeur

1. Appuyez sur le couvercle du bac à eau pour l'ouvrir.

2. Remplissez le bac à eau avec 900 ml d'eau.

3. Replacez le bac à eau dans sa position initiale.

4. Tournez la manette des modes de cuisson pour sélectionner le mode de cuisson 📋.

5. Tournez le bouton de commande pour régler la température.

7.5 Vidange du réservoir d'eau

Affichage de la réserve d'eau

Le réservoir est plein.

Le réservoir est à moitié plein.

Affichage de la réserve d'eau

Le réservoir est vide. Remplissez le réservoir.

Si vous versez trop d'eau dans le réservoir, le dispositif de sécurité déversera l'excédent d'eau dans le fond de la cavité.

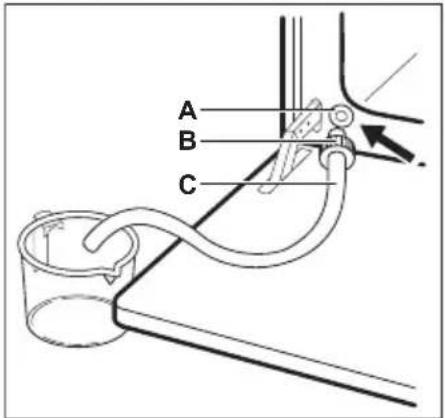

1. Éteignez l'appareil, laissez la porte ouverte et attendez que l'appareil soit froid.
2. Raccordez le tuyau de vidange à la vanne de sortie A par le connecteur .B

A B C

1. Maintenez l'extrémité du tuyau au-dessous du niveau Aet appuyez à plusieurs reprises sur Bpour récupérer l'eau résiduelle.
2. Détachez Cébséchez l'appareil avec une éponge douce.

7.6 Réglage : Cuisson assistée ✗

Chaque plat apparaissant dans ce sous-menu a un mode de cuisson et une température recommandés. Vous pouvez régler la durée et la température pendant la cuisson.

Lorsque la fonction se termine, vérifiez si les aliments sont prêts.

Pour certains plats, vous pouvez également cuisiner avec Sonde de cuisson. La température de cuisson d'un plat :

• Saignant
• À point

• Bien cuit

• Tournez la manette des modes de cuisson sur pour saisir la Menu.

• Sélectionner ✕. Appuyez sur OK
• Tournez la manette de commande pour sélectionner le numéro du plat. Appuyez sur la touche OK
• Placez les aliments dans l'appareil. Appuyez sur la touche OK

Cuisson assistée

Légende

	Sonde de cuisson disponible. Placez le Sonde de cuisson dans la partie la plus épaisse du plat.L'appareil se met à l'arrêt lorsque la température définie de Sonde de cuisson est atteinte.
	Ajoutez de l'eau dans le réservoir.
	Préchauffez l'appareil avant de commencer la cuisson.
	Niveau de grille.

L'affichage indique P et un certain nombre de plats que vous pouvez vérifier dans le tableau.

Plat Poids Niveau/Accessoire

1	Rôti de bœuf, sai-gnant	1 - 1.5 kg ; 4 à5 cm d'épaisseur	2; plateau de cuissonFaire frire la viande pendant quelques minutes sur une poêle chaude. Insérez-le dans l'appareil.
2	Rôti de bœuf, à point
3	Rôti de bœuf, bien cuit
Plat Poids Niveau/Accessoire
4	Steak de bœuf, à point	180 - 220 g par pièce ; 3 cm d'épaisseur	plat à rôtir sur grille métalliqueFaire frie la viande pendant quelques minutes sur une poêle chaude. Insérez-le dans l'appareil.
5	Bœuf rôti/braisé (côte de bœuf, intérieur de ronde, flanchet)	1.5 - 2 kg	plat à rôtir sur grille métalliqueFaire frie la viande pendant quelques minutes sur une poêle chaude. Ajoutez du liquide. Insérez-le dans l'appareil.
6	Rôti de bœuf, saignant (cuisson basse température)	1 - 1.5 kg ; 4 à 5 cm d'épaisseur	plateau de cuissonServez-vous de vos épices préférées ou simplement du sel et du poivre fraîchement moulu. Faire frie la viande pendant quelques minutes sur une poêle chaude. Insérez-le dans l'appareil.
7	Rôti de bœuf, à point (cuisson basse température)
8	Rôti de bœuf, bien cuit (cuisson basse température)
9	Filet, saignant (cuisson basse température)	0,5 à 1,5 kg ; 5 à 6 cm d'épaisseur	plateau de cuissonServez-vous de vos épices préférées ou simplement du sel et du poivre fraîchement moulu. Faire frie la viande pendant quelques minutes sur une poêle chaude. Insérez-le dans l'appareil.
10	Filet, à point (cuisson basse température)
11	Filet, bien cuit (cuisson basse température)
12	Rôti de veau (par ex. épaule)	0.8 - 1.5 kg ; 4 cm d'épaisseur	plat à rôtir sur grille métalliqueUtilisez vos épices préférées. Ajoutez du liquide. Rôti couvert.
13	Rôti de porc - collet ou épaule	1.5 - 2 kg	plat à rôtir sur grille métalliqueRetournez la viande à la moitié du temps de cuisson.
14	Émincé de porc (cuisson lente)	1.5 - 2 kg	plateau de cuissonUtilisez vos épices préférées. Retournez la viande à la moitié du temps de cuisson pour faire dorer de manière homogène.
15	Longe, fraîche 1 - 1.5 kg ; 5 à 6 cm d'épaisseur		plat à rôtir sur grille métalliqueUtilisez vos épices préférées.
16	Travers 2 - 3 kg ; côtes levées crues, 2 à 3 cm d'épaisseur		3 plat profondAjoutez du liquide pour recouvrir le fond d'un plat. Retournez la viande à la moitié du temps de cuisson.
17	Gigot d'agneau avec os	1.5 - 2 kg ; 7 à 9 cm d'épaisseur	plat à rôtir sur plateau de cuissonAjoutez du liquide. Retournez la viande à la moitié du temps de cuisson.

Plat Poids Niveau/Accessoire
18	Poulet entier 1 - 1.5 kg ; frais	cocotte sur plateau de cuissonUtilisez vos épices préférées. Retournez le poulet à la moitié du temps de cuisson pour faire dorer de manière homogène.
19	Demi poulet 0.5 - 0.8 kg	plateau de cuissonUtilisez vos épices préférées.
20	Escalope de poulet 180 - 200 g par pièce	cocotte sur grille métalliqueUtilisez vos épices préférées. Faire frie la viande pendant quelques minutes sur une poêle chaude.
21	Cuisses de poulet, fraîches	plateau de cuissonSi vous avez mariné les cuisses de poulet, réglez une température inférieure et faites-les cuire plus longtemps.
22	Canard entier 2 - 3 kg	plat à rôtir sur grille métalliqueUtilisez vos épices préférées. Placez la viande sur un plat à rôtir. Retournez le canard à la moitié du temps de cuisson.
23	Oie entière 4 - 5 kg	poêle profondeUtilisez vos épices préférées. Placez la viande sur un plateau de cuisson profond. Retournez l'oie à la moitié du temps de cuisson.
24	Rôti haché 1 kg	grille métalliqueUtilisez vos épices préférées.
25	Poisson entier, grillé 0.5 - 1 kg par pois-son	plateau de cuissonRemplissez le poisson avec du beurre et utilisez vos épi-ces et herbes préférées.
26	Filet de poisson -	cocotte sur grille métalliqueUtilisez vos épices préférées.
27	Cheesecake -	moule à charnière de 28 cm sur grille métallique
28	Gâteau aux pommes -	plateau de cuisson
29	Tarte aux pommes -	moule à tarte sur grille métallique
30	Tarte aux pommes -	moule à tarte de 22 cm sur grille métallique
31	Brownies 2 kg de pâte	plat profond
32	Muffins au chocolat	bac à muffins sur grille métallique
33	Quatre-quarts	moule quatre-quarts sur grille métallique

Plat Poids Niveau/Accessoire
34	Pommes de terre au four	1 kg	2 ; plateau de cuissonPlacez les pommes de terre entières avec la peau sur un plateau de cuisson.
35	Pommes quartiers 1 kg		3 ; plateau de cuisson recouvert de papier sulfuriséUtilisez vos épices préférées. Coupez les pommes de terre en morceaux.
36	Mélange de légumes grillés	1 - 1.5 kg	3 ; plateau de cuisson recouvert de papier sulfuriséUtilisez vos épices préférées. Coupez les légumes en morceaux.
37	Croquettes surgelées 0.5 kg		3 ; plateau de cuisson
38	Pommes, surgelées 0.75 kg		3 ; plateau de cuisson
39	Lasagnes à la vian-de/aux légumes avec feuilles de pâtes sèches	1 - 1.5 kg	; cocotte sur grille métallique
40	Gratin de pommes de terre (pommes de terre crues)	1 - 1.5 kg	; cocotte sur grille métalliqueTournez le plat après la moitié du temps de cuisson.
41	Pizza fraîche, fine	-	; plateau de cuisson recouvert de papier sulfurisé
42	Pizza fraîche, épais-se	-	; plateau de cuisson recouvert de papier sulfurisé
43	Quiche -		2 ; plat de cuisson sur grille métallique
44	Baguette/Ciabatta/Pain blanc	0.8 kg	plateau de cuisson recouvert de papier sulfuriséProlonger le temps pour le pain blanc.
45	Tous grains/seigle/pain complet grains entiers dans un mou-le à pain	1 kg	; plateau de cuisson recouvert de papier sulfurisé / grille métallique

7.7 Modification : Configurations

1. Tournez la manette des modes de cuisson vers pour saisir Menu.
2. Sélectionner . Appuyez sur . OK
3. Tournez la manette pour sélectionner le réglage. Appuyez sur la touche OK
4. Réglez la valeur. Appuyez sur la touche OK.

Tournez la manette des modes de cuisson sur la position Arrêt pour quitter le Menu.

Menu : Configurations

	Réglage Valeur
01	Heure actuelle Modifier
02	Affichage Luminosité 1 - 5
03	Son touches 1 - Bip, 2 - Clic, 3 - Son désactivé
	Réglage Valeur
04	Volume alarme 1 - 4
05	Action Sonde de cuis-son	1 - Alarme et arrêt,2 - Alarme
06	Compteur Marche / Arrêt
07	Eclairage four Marche / Arrêt
08	Préchauffage rapide Marche / Arrêt
09	Nettoyage conseillé Marche / Arrêt
10	Mode démo Code d'activation :2468
11	Version du logiciel Contrôle
12	Réinitialiser tous les réglages	Oui/Non

7.8 Économie d'énergie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en fonctionnement. Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu'il est bien en place.

Utilisez des plats en métal pour accroître les économies d'énergie.

Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson.

Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.

Chaleur résiduelle

L'éclairage et le ventilateur continuent de fonctionner. Lorsque vous mettez à l'arrêt l'appareil, l'affichage montre la chaleur résiduelle. Vous pouvez utiliser cette chaleur pour le maintien au chaud des aliments.

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. La température ou le voyant de chaleur résiduelle s'affichent.

Cuisson avec l'éclairage éteint

Éteignez l'éclairage en cours de cuisson. Ne l'allumez que lorsque vous en avez besoin.

Chaleur Tournante Humide

Fonction conçue pour économiser de l'énergie en cours de cuisson.

Lorsque vous utilisez cette fonction, l'éclairage s'éteint automatiquement au bout de 30 secondes. Vous pouvez rallumer l'éclairage, mais cela réduira les économies d'énergie.

8. FONCTIONS SUPPLÉMENTAIRES

8.1 Touches Verrouil

Cette fonction permet d'éviter une modification involontaire de la fonction de l'appareil.

Activez-la lorsque l'appareil est allumé - la cuisson réglée est maintenue, le bandeau de commande est verrouillé.

Allumez-le lorsque l'appareil est éteint - il ne peut pas être allumé, le bandeau de commande est verrouillé.

OK - maintenez la touche enfoncée pour activer la fonction.

Un signal sonore retentit. 📋 clignote 3 x lorsque le verrouillage est activé.

OK - maintenez la touche enfoncée pour activer la fonction.

8.2 Arrêt automatique

Pour des raisons de sécurité, l'appareil s'éteint au bout d'un certain temps si un mode de cuisson est en cours et vous ne modifiez aucun réglage.

	(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

(°C) (h)

250 -maximum 3

L'arrêt automatique ne fonctionne pas avec les fonctions : Eclairage four, Sonde de cuisson, Départ différé.

8.3 Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

9. FONCTIONS DE L'HORLOGE

9.1 Description des fonctions de l'horloge

(DXHA)Heure actuelle	Pour régler l'horloge qui affiche l'heure actuelle.
Minuteur	Pour régler un compte à rebours. Lors-que le minuteur termine le décompte,le signal sonore retentit. Cette fonctionn'a aucun effet sur le fonctionnementdu four.
STOPHeure decuisson	Pour régler la durée de cuisson. Lors-que le minuteur se termine, le signalretentit et le mode de cuisson s'éteintautomatiquement.
Départ dif-féré	Pour reporter le début et / ou la fin dela cuisson.
Compteur	Pour indiquer la durée de fonctionne-ment de l'appareil. Le maximum est de23 h 59 min. Cette fonction n'a aucuneffet sur le fonctionnement du four.

9.2 Réglage : Heure actuelle

1. Tournez la manette des modes de cuisson vers ≡ pour saisir Menu .

2. Tournez la manette de réglage pour sélectionner /Heure actuelle.

3. Tournez la manette de commande pour régler l'horloge.

4. Appuyez sur la touche .OK

9.3 Réglage : Minuteur

1. Appuyez sur la touche .
   L'affichage indique : 0:00 et
2. Tournez la manette de commande pour régler les Minuteur.
3. Appuyez sur la touche . Le minuteur commence son décompte immédiatement.
   Lorsque la durée est écoulée, appuyez sur OK et tournez la manette des modes de cuisson sur la position arrêt.

9.4 Réglage : Heure de cuisson

1. Tournez la manette pour sélectionner le mode de cuisson et régler la température.

2. Appuyez à plusieurs reprises su ⏻.

L'affichage indique : 0:00 et STOP.

1. Tournez la manette de commande pour régler les Heure de cuisson.

2. Appuyez sur la touche OK. Le minuteur commence son décompte immédiatement.

Lorsque la durée est écoulée, appuyez sur OK et tournez la manette des modes de cuisson sur la position arrêt.

9.5 Réglage : Départ différé

1. Tournez la manette de sélection des modes de cuisson pour sélectionner la fonction.
2. Appuyez à plusieurs reprises su .
   L'affichage indique : l'heure actuelle ⏻ DÉMARRER.
3. Tournez la manette pour régler l'heure de début de cuisson.
4. Appuyez sur la touche .OK
   L'affichage indique : --:-- ARRÊTER
5. Tournez le bouton de commande pour régler l'heure de fin.
6. Appuyez sur la touche .OK

Le minuteur commence le décompte à l'heure réglée pour le début de la cuisson. Lorsque la durée est écoulée, appuyez sur OK et tournez la manette des modes de cuisson sur la position arrêt.

9.6 Activation et désactivation : Compteur ⏻

1. Tournez la manette des modes de cuisson vers pour saisir Menu.
2. Tournez le bouton de commande pour sélectionner ⚡Compteur. Consulter le chapitre « Utilisation quotidienne », Menu : Configurations.
3. Appuyez sur la touche .OK
4. Tournez la manette de commande pour activer et désactiver la fonction.
5. Appuyez sur la touche .OK

10. UTILISATION DES ACCESSOIRES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

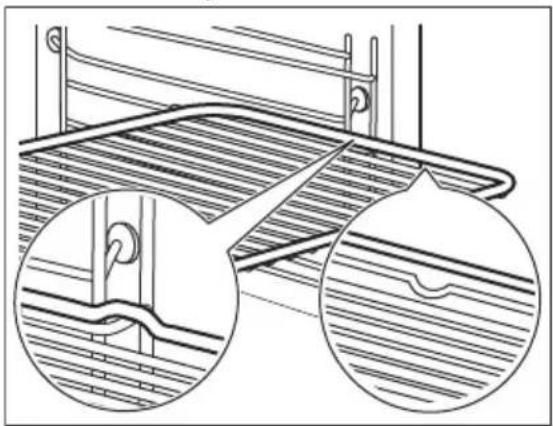

10.1 Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille.

Grille métallique

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Plateau de cuisson / Plat à rôtir

Poussez la plaque entre les rails du support de grille.

10.2 Sonde de cuisson

Cela mesure la température à l'intérieur des aliments.

Il y a deux températures à régler :

• la température à l'intérieur de l'appareil.
  • - la température à cœur des aliments.

Pour obtenir les meilleurs résultats de cuisson :

• Les ingrédients doivent être à température ambiante.
• Ne l'utilisez pas pour des plats liquides.
• Pendant la cuisson, l'aiguille du capteur d'aliments doit être complètement insérée dans le plat.

Cuisson avec : Sonde de cuisson

AVERTISSEMENT!

Il existe un risque de brûlures lorsque la sonde alimentaire et les supports de grille deviennent chauds. Ne touchez pas la poignée de la sonde de cuisson avec les mains nues. Utilisez toujours des gants de cuisine.

1. Mettez en fonctionnement l'appareil.
2. Réglez le mode de cuisson et, si nécessaire, la température du four.
3. Insérez la sonde de cuisson dans le plat :

Viande, volaille et poisson

Insérez toute la longueur de l'aiguille de la sonde alimentaire au centre de la viande ou du poisson à sa partie la plus épaisse.

Introduisez la pointe de la sonde de cuisson exactement au centre de la cocotte. La sonde de cuisson doit être stabilisée en un seul endroit pendant la cuisson. Pour y parvenir, utilisez un ingrédient solide. Utilisez le rebord du plat de cuisson pour appuyer la poignée en silicone de la sonde de cuisson. La pointe de la sonde de cuisson ne doit pas toucher le fond du plat de cuisson.

1. Branchez la sonde de cuisson dans la prise située sur la paroi latérale à l'intérieur de l'appareil. Reportez-vous au chapitre « Description du produit ».
   L'affichage indique la température actuelle de la sonde de cuisson.

2. 📂 - appuyez pour régler la température à cœur du capteur.

3. Appuyez sur la touche .OK Lorsque les aliments atteignent la température définie, un signal sonore retentit. Vous pouvez choisir d'arrêter ou de poursuivre la cuisson pour vous assurer que l'aliment est bien cuit.

4. Débranchez la sonde alimentaire et sortez le plat de l'appareil.

10.3 Plat de cuisson alimentaire pour la cuisson à la vapeur

i

Le plat de cuisson alimentaire n'est pas fourni avec l'appareil. Pour plus d'informations, veuillez contacter votre revendeur local.

Plat de cuisson alimentaire se compose de :

A. Injecteur - pour la cuisson à la vapeur directe,
B. Tube injecteur - pour la cuisson à la vapeur,
C. Couvercle,
D. Gril en acier,
E. Bol en verre.

A B C D E

Veillez à ne pas :

• poser le plat de cuisson chaud sur des surfaces froides ou mouillées.
  • verser des liquides froids dans le plat de cuisson lorsqu'il est chaud.
• mettre le plat de cuisson sur une surface de cuisson chaude.
• nettoyer le plat de cuisson avec des éponges et des poudres abrasifs.

10.4 Cuisson à la vapeur dans un plat de cuisson alimentaire

1. Placez le plat de cuisson sur le gril en acier et couvrez-le avec le couvercle.

11. CONSEILS

11.1 Recommandations de cuisson

Les températures et temps de cuisson se trouvant dans les tableaux ne sont indiqués qu'à titre indicatif. Elles varient selon les recettes, la qualité et la quantité des ingrédients utilisés.

1. Insérez le tuyau d'injection dans l'orifice du couvercle.
2. Placez le plat de cuisson sur le deuxième niveau de grille partant du bas.
3. Raccordez le tuyau d'injection à l'arrivée de la vapeur. Reportez-vous au chapitre « Description du produit ».
4. Réglez l'appareil pour la fonction de cuisson à la vapeur.

10.5 Cuisson à la vapeur directe

placer les aliments sur le grill en acier dans le plat de cuisson. Ajoutez de l'eau. N'utilisez pas le couvercle.

Lorsque vous faites cuire de grandes portions de viande, placez l'injecteur à l'intérieur du plat.

AVERTISSEMENT!

L'injecteur peut être chaud lorsque l'appareil fonctionne. Utilisez toujours des gants de cuisine. Retirez l'injecteur du four lorsque vous n'utilisez pas la fonction vapeur.

1. Placez l'injecteur dans le tube de l'injecteur. Raccordez l'autre extrémité à l'entrée de vapeur. Reportez-vous au chapitre « Description du produit ».
2. Placez le plat de cuisson sur le premier ou le deuxième niveau de grille partant du bas.
   Assurez-vous que le tuyau d'injection ne soit pas coincé. Éloignez l'injecteur de de l'élément chauffant.
3. Réglez l'appareil pour la fonction de cuisson à la vapeur.

Votre appareil peut cuire ou rôtir différemment de votre appareil précédent. Les conseils ci-dessous contiennent les réglages de température, les temps de cuisson et les positions de grilles recommandés pour des types de plats en particulier.

Si vous ne trouvez pas les réglages appropriés pour une recette spécifique, cherchez-en une qui s'en rapproche.

Symboles utilisés dans les tableaux :

	Type d'aliment
	Mode de cuisson
	Température
	Accessoire
	Niveau de la grille
	Heure de cuisson (min)

11.2 Chaleur Tournante Humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure

absorption de la chaleur que les plats réfléchissants de couleur claire.

• Plaque à pizza - sombre, non réfléchissante, diamètre 28cm
• Plat de cuisson - sombre, non réfléchissant, diamètre 26cm
• Ramequins - céramique, diamètre 8cm, hauteur 5 cm
• Moules à flan - foncé, non réfléchissant, diamètre 28cm

11.3 Chaleur Tournante Humide

Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci-dessous.

		°C
Petits pains sucrés, 16 morceaux	Plateau de cuisson ou plat à rôtir	180 2 20 - 30
Petits pains, 9 morceaux	Plateau de cuisson ou plat à rôtir	180 2 30 - 40
Pizza, surgelée, 0,35 kg	grille métallique 220 2 10 - 15
Gâteau Roulé Plateau de cuisson ou plat à rôtir		170 2 25 - 35
Brownie Plateau de cuisson ou plat à rôtir		175 3 25 - 30
Soufflé, 6 morceaux ramequins en céramique sur une grille métallique		200 3 25 - 30
Fond de tarte en gé-noise	moule à tarte sur une grille métallique	180 2 15 - 25
Gâteau à étages Plat de cuisson sur la grille métallique		170 2 40 - 50
Poisson poché, 0,3 kg	Plateau de cuisson ou plat à rôtir	180 3 20 - 25
Poisson entier, 0,2 kg	Plateau de cuisson ou plat à rôtir	180 3 25 - 35
Filet de poisson, 0,3 kg	plaque à pizza sur la grille métallique	180 3 25 - 30

		°C
Viande pochée, 0,25 kg	Plateau de cuisson ou plat à rôtir	200 3 35 - 45
Chachlyk, 0,5 kg Plateau de cuisson ou plat à rôtir		200 3 25 - 30
Cookies, 16 mor-ceaux	Plateau de cuisson ou plat à rôtir	180 2 20 - 30
Meringues, 24 mor-ceaux	Plateau de cuisson ou plat à rôtir	180 2 25 - 35
Muffins, 12 morceaux	Plateau de cuisson ou plat à rôtir	170 2 30 - 40
Petite pâtisserie sa-lée, 20 morceaux	Plateau de cuisson ou plat à rôtir	180 2 25 - 30
Biscuits à pâte sa-blée, 20 morceaux	Plateau de cuisson ou plat à rôtir	150 2 25 - 35
Tartelettes, 8 mor-ceaux	Plateau de cuisson ou plat à rôtir	170 2 20 - 30
Légumes, pochés, 0,4 kg	Plateau de cuisson ou plat à rôtir	180 3 35 - 45
Omelette végétarien-ne	plaque à pizza sur la grille mé-tallique	200 3 25 - 30
Légumes méditerranéens, 0,7 kg	Plateau de cuisson ou plat à rôtir	180 4 25 - 30

11.4 Informations pour les organismes de contrôle

Tests conformes à la norme IEC 60350-1.

		°C
Petits gâteaux, 20 par plateau	Chauffage Haut/Bas Plateau de cuisson	3 170 20 - 35
Petits gâteaux, 20 par plateau	Chaleur tournante Plateau de cuisson	3 150 - 160 20 - 35
Petits gâteaux, 20 par plateau	Chaleur tournante Plateau de cuisson	2 et 4 150 - 160 20 - 35
Tarte aux pommes, 2 moules ∅20 cm	Chauffage Haut/Bas Grille métal-lique	2 180 70 - 90
Tarte aux pommes, 2 moules ∅20 cm	Chaleur tournante Grille métal-lique	2 160 70 - 90
Génoise, moule à gâteau ∅26 cm ^1)	Chauffage Haut/Bas Grille métal-lique	2 170 40 - 50
Génoise, moule à gâteau ∅26 cm ^1)	Chaleur tournante Grille métal-lique	2 160 40 - 50

	[DGHS]		[KKCZ4]		[XG3W]
Génoise, moule à gâteau 26 cm^1)	Chaleur tournante Grille métal-lique		2 et 4 160 40 - 60
Sablé Chaleur tournante Plateau de		cuisson	3 140 - 150 20 - 40
Sablé Chaleur tournante Plateau de		cuisson	2 et 4 140 - 150 25 - 45
Sablé Chauffage Haut/Bas Plateau de		cuisson	3 140 - 150 25 - 45
Pain grillé, 4 à 6 mor-ceaux ^1)	Gril Grille métal-lique		4 max. 1 - 5
Steak haché de bœuf,6 pièces, 0,6 kg ^2)	Gril Grille métal-lique, lèchef-rite		4 max. 20 - 30

1) Préchauffez l'appareil pendant 10 minutes.
2) Placez la grille métallique sur le troisième niveau et la lèchefrite sur le deuxième niveau du four. Préchauffez l'appareil pendant 10 minutes. Retournez les aliments à la moitié du temps de cuisson.

12. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

12.1 Remarques concernant le nettoyage

Agent nettoyant

• Nettoyez l'avant de l'appareil uniquement avec un chiffon en microfibre imbibé d'eau tiède et d'un détergent doux.
• Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.
• Nettoyez les taches avec un détergent doux.

Utilisation quotidienne

• Essuyez l'intérieur de l'appareil après chaque utilisation. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.
• De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson. Ne conservez pas les aliments dans l'appareil

pendant plus de 20 minutes. Séchez l'intérieur de l'appareil uniquement avec un chiffon en microfibre après chaque utilisation.

Accessoires

• Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez uniquement un chiffon en microfibre avec de l'eau tiède et un détergent doux. Ne lavez pas les accessoires au lave-vaisselle.
• Ne nettoyez pas les accessoires antiadhésifs avec un produit nettoyant abrasif ou des objets tranchants.

12.2 Retrait des supports de grille

Retirez les supports de grille pour nettoyer le four.

1. Éteignez l'appareil et attendez qu'il refroidisse.
2. Écartez l'avant du support de grille de la paroi latérale.
3. Écartez l'arrière du support de grille de la paroi latérale et retirez-le.

1 2

Installez les supports de grille dans l'ordre inverse.

12.3 Nettoyage par pyrolyse

AVERTISSEMENT!

Risque de brûlure.

ATTENTION!

Si un autre appareil est installé dans le même meuble, ne l'utilisez pas en même temps que cette fonction. Vous risqueriez d'endommager le four.

Ne démarrez pas la fonction si vous n'avez pas entièrement fermé la porte du four.

Au cours du nettoyage, l'éclairage du four est éteint.

1. Éteignez l'appareil et attendez qu'il refroidisse.
2. Retirez tous les accessoires.
3. Nettoyez la sole du four et la vitre interne de la porte avec de l'eau tiède, un chiffon doux et un détergent doux.
4. Tournez la manette des modes de cuisson pour accéder au menu
5. Tournez le bouton de commande pour sélectionner Nettoyage et appuyez sur OK.

Option Durée

C1 - Nettoyage léger 1 h 30 min
C2 - Nettoyage normal 2 h
C3 - Nettoyage complet 2 h 30 min

1. Tournez la manette de commande pour sélectionner le programme de nettoyage et appuyez sur OK

2. Appuyez sur pour démarrer le nettoyage.

3. Après le nettoyage, tournez la manette des modes de cuisson sur la position Arrêt.

Lorsque le four atteint la température réglée, la porte se verrouille. Jusqu'à ce que la porte se déverrouille, l'écran affiche 📋 Lorsque le four refroidit, la porte se déverrouille.

1. Attendez que l'appareil soit froid, puis nettoyez son intérieur avec un chiffon doux.

12.4 Nettoyage conseillé

Le four vous rappelle lorsque le nettoyage par pyrolyse est terminé. clignote sur l'affichage pendant 5 sec après chaque session de cuisson.

1. Saisissez le Menu pour désactiver le rappel.
2. Sélectionnez Configurations, Nettoyage conseillé.

12.5 Nettoyage du réservoir d'eau

AVERTISSEMENT!

Ne pas mettre d'eau dans le réservoir d'eau pendant la procédure de nettoyage.

1. Mettez à l'arrêt l'appareil.
2. Placez un plat profond sous le tuyau d'arrivée de la vapeur.
3. Versez de l'eau dans le bac à eau : 850 ml. Ajoutez l'acide citrique : 5 cuillères à café. Attendre 60 min.
4. Allumez l'appareil et sélectionnez la fonction : Humidité Faible. Réglez la température sur 230 °C.
5. Éteignez l'appareil après 25 min et attendez qu'il refroidisse.
6. Allumez l'appareil et sélectionnez la fonction : Humidité Faible. Réglez la température entre 130 et 230 °C.
7. Éteignez l'appareil au bout de 10 minutes et attendez qu'il refroidisse.
8. Vidangez le réservoir d'eau. Reportez-vous à Utilisation quotidienne, chapitre « Vidange du réservoir d'eau ».

Pour empêcher la formation de résidus de calcaire, videz le réservoir d'eau après chaque cuisson à la vapeur.

1. Rincez le réservoir d'eau et nettoyez les résidus de calcaire restants avec un chiffon doux.
2. Nettoyez le tuyau de vidange avec de l'eau chaude et un détergent doux.

Le tableau ci-dessous indique la plage de dureté de l'eau (tH) avec le niveau correspondant de dépôt calcaire et la qualité de l'eau. Si la dureté de l'eau dépasse le niveau 4, remplissez le bac à eau avec de l'eau en bouteille.

Dureté de l'eau Bandelette de Niveau tH	test	Dépôt de cal-cium (mg/l)	Classification de l'eau	Nettoyez le ré-servoir d'eau tous les
1 0 - 7 0 - 50 douce 75 cycles -				2,5 mois
2 8 - 14 51 - 100 modérément du-			re	50 cycles - 2 mois
3 15 - 21 101 - 150 dure 40 cycle:				1,5 mois
4 22 - 28 plus de 151 très dure 30				1 mois

12.6 Retrait et installation de la porte

La porte du four dispose de trois panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre.

ATTENTION!

N'utilisez pas l'appareil sans les panneaux en verre.

1. Ouvrez complètement la porte et saisissez les 2 charnières de porte.

1. Soulevez et tirez les loquets jusqu'à ce qu'ils produisent un clic.

1. Fermez la porte du four à mi-chemin de la première position d'ouverture. Puis, soulevez et tirez pour retirer la porte de son emplacement.

1. Posez la porte sur un chiffon doux placé sur une surface stable.
2. Tenez la garniture de porte Sur le bord supérieur de la porte des deux côtés et poussez vers l'intérieur pour libérer le joint du clip.

2 B 1

1. Retirez le cache de la porte en le tirant vers l'avant.

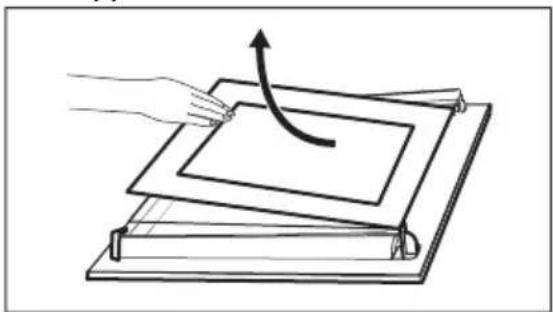

2. Saisissez les panneaux de verre de la porte par leur bord supérieur et dégagez-les un par un. Commencez par le panneau supérieur. Assurez-vous que la vitre glisse entièrement hors de ses supports.

1. Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez pas les panneaux en verre au lave-vaisselle.
2. Après le nettoyage, installez les panneaux de verre et la porte du four. Si la porte est installée correctement, vous entendrez un clic lors de la fermeture des loquets.

Veillez à replacer les panneaux de verre

(Aet) Blans le bon ordre. Vérifiez le symbole/l'impression sur le côté du panneau de verre. Chacun des panneaux de verre semble différent pour faciliter le démontage et le montage.

Lorsque le cadre de la porte est installé correctement, il émet un clic.

A B

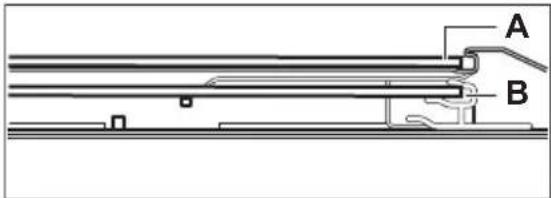

Veillez à installer correctement le panneau de verre central dans son logement.

A B

12.7 Remplacement de l'ampoule

AVERTISSEMENT!

Risque d'électrocution. L'éclairage peut être chaud.

1. Éteignez l'appareil et attendez qu'il refroidisse.
2. Débranchez l'appareil.
3. Placez le chiffon sur le sol du four.

ATTENTION!

Tenez toujours la lampe halogène avec un chiffon pour éviter que les résidus de graisse ne brûlent sur la lampe.

Lampe arrière

1. Tournez le diffuseur en verre pour le retirer.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300 °C.
4. Installez le diffuseur en verre.

13. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

13.1 Que faire si...

Problème Vérifiez si...

Vous ne pouvez ni activer ni faire fonctionner l'appareil. L'appareil est correctement branché à l'électricité.
L'appareil ne chauffe pas. L'arrêt automatique est désactivé.
L'appareil ne chauffe pas. La porte de l'appareil est fermée.
L'appareil ne chauffe pas. Le fusible n'a pas disjoncté.
L'appareil ne chauffe pas. Touches Verrouil est désactivée.
L'éclairage est éteint. Chaleur Tournante Humide - est activée.
L'éclairage ne fonctionne pas. L'ampoule est grillée.
La Sonde de cuisson ne fonctionne pas. La fiche de la Sonde de cuisson est complètement in-sérée dans la prise.
Err C2 Vous avez retiré la fiche de la Sonde de cuisson de laprise.
Err C3 La porte de l'appareil est fermée ou le verrouillage de laporte n'est pas cassé.
Err F102 La porte de l'appareil est fermée.
Err F102 Le verrouillage de la porte n'est pas cassé.
L'affichage indique 00:00. Une coupure de courant s'est produite. Réglez l'heureactuelle.
Il y a de l'eau à l'intérieur du four. Le réservoir d'eau n'est pas trop rempli.
Le voyant est éteint.	Le réservoir d'eau est assez rempli. Si de l'eau com-mence à fuir dans l'appareil et que le voyant est tou-jours éteint, contactez un service après-vente agréé.
Le voyant est allumé.	Il y a assez d'eau dans le réservoir. Si le réservoir est plein et que le voyant est toujours allumé, contactez un service après-vente agréé.
La cuisson à la vapeur ne fonctionne pas. Il n'y a aucun résidu de calcaire dans l'ouverture du tuyau d'arrivée de la vapeur.
La cuisson à la vapeur ne fonctionne pas. De l'eau est présente dans le réservoir d'eau.
Il faut plus de trois minutes pour vidanger le réservoir d'eau ou l'eau fuit de l'ouverture du tuyau d'arrivée de la vapeur.	Il n'y a aucun résidu de calcaire dans l'ouverture du tuyau d'arrivée de la vapeur. Nettoyez le réservoir de l'eau.

Si l'affichage indique un code d'erreur qui ne figure pas dans ce tableau, désactivez et réenclenchez le fusible de l'habitation pour redémarrer l'appareil. Si le code d'erreur réapparaît, contactez un service après-vente agréé.

13.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque

signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Elle est visible lorsque vous ouvrez la porte. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Nous vous recommandons d'écrire les informations ici :

Modèle (MOD.) :

Référence produit (PNC) :

Numéro de série (SN) :

14. RENDEMENT ÉNERGÉTIQUE

14.1 Informations sur le produit et fiche d'information sur le produit conformément aux réglementations européennes sur l'écoconception et l'étiquetage énergétique

Nom du fournisseur Electrolux
Identification du modèle KOCDP67H 949494868
Indice d'efficacité énergétique 81.2
Classe d'efficacité énergétique A+
Consommation d'énergie avec charge standard, en mode conventionnel	0.93kWh/cycle
Consommation d'énergie avec charge standard, en mode chaleur tournante	0.69kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume 72l
Type de four Four encastrable
Masse 32.2kg

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou contactez vos services municipaux.

FR Concerne la France uniquement :

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
