Caractéristiques techniques	Détecteur de mouvements infrarouge passif (PIR), portée de détection jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour la surveillance de l'extérieur et de l'intérieur, compatible avec les systèmes d'alarme et d'éclairage automatique.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections, remplacer les piles si nécessaire.
Sécurité	Installation recommandée en hauteur pour éviter le sabotage, résistant aux intempéries pour une utilisation extérieure.
Informations générales	Produit certifié conforme aux normes de sécurité en vigueur, garantie de 2 ans, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - McGuard BM120 GROTHE

Comment installer le détecteur de mouvements GROTHE McGuard BM120 ?

Pour installer le GROTHE McGuard BM120, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer le détecteur à une hauteur d'environ 2 mètres, avec un angle de détection optimal.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord que le détecteur est correctement alimenté et que les piles sont en bon état. Assurez-vous également que le mode de détection est correctement configuré.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du GROTHE McGuard BM120 peut être ajustée à l'aide du potentiomètre situé à l'arrière de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur fonctionne-t-il par temps de pluie ?

Oui, le GROTHE McGuard BM120 est conçu pour résister aux intempéries. Cependant, des mouvements d'animaux ou d'objets légers peuvent déclencher le détecteur sous la pluie.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le GROTHE McGuard BM120, coupez l'alimentation pendant environ 10 secondes, puis remettez-la. Cela rétablira les paramètres d'usine.

Que faire si le détecteur envoie des fausses alertes ?

Vérifiez l'emplacement du détecteur pour vous assurer qu'il n'est pas orienté vers des zones où des mouvements fréquents se produisent, comme des arbres ou des buissons. Ajustez la sensibilité si nécessaire.

Est-ce que le GROTHE McGuard BM120 est compatible avec des systèmes d'alarme ?

Oui, le GROTHE McGuard BM120 peut être intégré à des systèmes d'alarme compatibles. Vérifiez les spécifications de votre système d'alarme pour vous assurer de la compatibilité.

Quelle est la portée de détection du GROTHE McGuard BM120 ?

La portée de détection du GROTHE McGuard BM120 est d'environ 12 mètres, selon les conditions d'installation et d'environnement.

MODE D'EMPLOI McGuard BM120 GROTHE

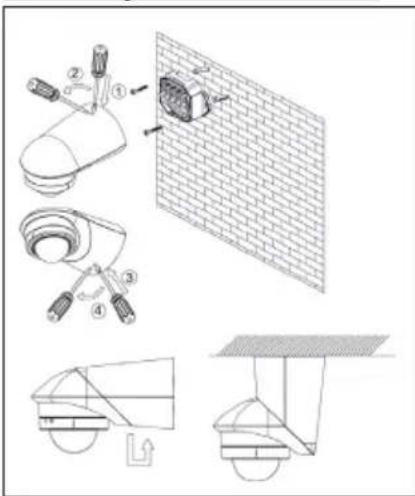

Instructions de montage et de service

Instructions de montage et de service

Instructions de montage et de service

McGuard professional BEWEGUNGSMELDER Montage und Bedienungsanleitung McGuard professional Art.-No. 94536 Col: white ~ (RAL 9010) À télécommande- Fernbedienung Remote Control Afstandsbediening Abb. 7.1 Fig. 7.1 Afb. 7.1 Abb. 7.2 Fig. 7.2 Afb. 7.2 Abb. 7.3 Fig. 7.3 Afb. 7.3FR Nous nous réjouissons que vous ayez choisi le McGuard professional de chez GROTHE GmbH. Cette nouvelle génération de détecteurs de présence vous sera très utile grâce à sa convivialité d’installation, sa sécurité, son confort de manipulation et sa fiabilité lors de l’usage journalier. McGuard - le perfectionnement professionnel dans le domaine de la gestion de l’énergie, du confort et de la sécurité. Avec des détecteurs de présence, vous pouvez commander la lumière, le chauffage, la climatisation et les systèmes d’alarme en fonction des besoins et individuellement. Vous ménagez les ressources et vous créez un environnement agréable et sûr. Generalities Les détecteurs de movement McGuard professional avec zone de détection de 120° / 240° / 360° sont des détecteurs infrarouges passifs qui réagissent aux sources de chaleur en mouvement (personnes, véhicules). Si le détecteur de mouvement détecte des modifictions du rayonnement thermique dans sa zone de détection, il commute les raccordés (p. ex. éclairage) en fonction de l’indice de lumination réglé pendant une durée réglable. Si la source de chaleur quitte la zone de détection, le détecteur de mouvement met à nouveau le consomma- teur hors service après un délai que vous avez prédéfini (3 s – 20 min). Fonctionnement à impulsion de courte durée (pour minuteries, sonnettes, etc.) Un équipement supplémentaire est constitué par l’impulsion de courte durée ; celle-ci être activée via un potentiomètre intégré en dessous de la bague de recouvrement du détecteur. Ceci permet notamment d’activer des automates de cage d’escaliers dans des bâtiments de grande taille ou d’exploiter de manière encore plus économique l’éclairage dans des locaux à luminosité ambiante variable. Installation / Montage / Raccordement - La hauteur de montage est de 3m. (hauteur minimale 2,50m). - Les détecteurs McGuard professional peuvent être montés au mur ou au pla- fond sans accessoires supplémentaires. Pour le montage au plafond, les deux parties du détecteur doivent être tournées de 180° l’une par rapport à l’autre (Fig. 1). - Ci inclus Vous trouvez aussi une plaque d’adaptation d’angle pour le Montage dans un angle rentrant ou pour le montage dans un angle saillant. (Fig. 2). INDICATION: Le détecteur de mouvement doit toujours être fixé de telle façon que le détec- teur soit orienté vers le bas. Raccordement:

Fonctionnement standard (Fig. 3)

Branchement en parallèle (Fig. 4)

Branchement en parallèle et automate d’éclairage de cage d’escaliers (Fig. 5)

En cas de branchement d’inductances (p. ex. relais, contacteur, ballasts (I’uti- lisation d´un démagnétiseur peut être nécesaire, Fig. 6) CONSIGNES DE SÈCURITÈ: Avant les travaux les installtions électriques toujours couper le courant (fusible/ interupteur principal). Vérifier qu’elles sont bien hors tension. Le montage doit être effectué hors tension par un électricien. Mise en service et réglage

Après le montage et le branchement de la tension de réseau, l’appareil effecteu un cycle d’autocontrôle d’une durée d’env. 30s, qui est signalé apr l’enclenchment du consommateur raccordé.

A l’expration de cette période, l’appareil est prêt à fonctionner. En cas de détection, la LED de focalisation (Fig. 7) se met allumage permanent. En mode de test, la LED de focalisation s’allume en permanence et le consommateur est enclenché pendant env. 2s.

En mode d’impulsion de courte durée, la LED de focalisation clignote et le consommateur est actif pendant 0,5s ensuite inactif pendant 9s. Les éléments de réglage se trouvent cachés dans le boîtier (Fig. 7).

Mettez le réglage LUX sur „TEST“ (Fig. 7.1). Pour i’adaption de la zone de dé- tection aux circonstances locales, vous disposez des possibilités suivantes :

Rotation horizontale de la tête du détecteur de env. +/- 90°. La position mé- diane est indiquée par la encoche (Fig. 7).

Réglage de la portée de détection selon le champ du détecteur par trait de potentiomètre (Fig. 7.2). La position est indiquée de manière optique par la LED de focalisation.

Utilisation des films des masquage joints pour masquer des zones de manière ciblée (Fig. 8).

Elément de réglage durée d’enclenchement (Abb. 7.3)

Durée d’enclenchment réglable: impulsion, 3s – 20 min.

Impulsion de courte durée signifie une durée d’enclenchment d’env. 0,5s , sui vie d’un temps de pause d’env. 9 s, durant lequel aucun mouvement n’est dé- tecté. La LED de focalisation est enclenchée une pendant 2 s par sequennce. A l’expiration du temps de pause, un mouvement détecté démarre une nouvelle séquence. Convient p. ex. pour la commande d’un gong. Conseils pratiques

• On obtient un fonctionnement optimal (portée max.) lorsque le montage est réalisé latéralement par rapport à la direction de déplacement (Fig. 9).

• On doit veiller à la liberté de vision vers le détecteur, les rayons infrarouges ne pouvant pas traverser de corps solides.

• Afin de ne pas influencer le capteur de lumière incorporé, respecter une dis- tance minimale de 1m à l’éclairage raccordé et ne pas orienter de sources de lumière directement vers le détecteur.

• Tenez compte des circonstances locales, telles que p. ex. les terrains voisins, la distance à la rue ou éclairage public.

• Un enclenchement intempestif peut p. ex. être provoqué par des petits an- imaux ou par des mouvements d’arbres ou de buissons provoqués par le vent dans la zone de détection.

• Pur un mouvement frontal vers le détecteur, la portée de détection peut être fortement réduite (Fig. 10). Garantie du fabricant Les détecteurs de présence GROTHE GmbH sont fabriqués suivant une techni- que moderne et sont soumis à un contrôle de qualité à 100%. Si votre appareil devait malgré tout présenter un défaut, GROTHE GmbH accorde la garantie suivante. 1.) Notre garantie comprend la réparation ou la livraison d’un nouvel appareil si celui-ci présente de façon prouvable des défauts de fonctionnement ou de matériau. 2.) La garantie ne couvre pas l’usure normale ni les dommages de transport, pas plus que les dommages dus au non-respect des indications de montage ou à une installation incorrecte. La garantie perd automatiquement sa validité si l’appareil a été ouvert après avoir diagnostiqué un défaut. 3.) La durée de la garantie est de 24 mois à partir de la date d’achat de l’appareil par l’utilisateur final. Le respect du délai de garantie doit être prouvé par une preuve d’achat telle que facture, bon de livraison ou document similaire. Encas de défaut, veuillez envoyer l’appareil à l’adresse suivante avec une description du défaut. Les critères de produit peuvent modifiés sans annonce précédente. ATTENTION Conformément à la norme EN60898-1, un disjoncteur de protection de circuit de 250 V AC / 10 A type C doit être installé en amont pour la résistance. 12FR McGuard professional 120° 240° 360° N° article:

Domaine d’application: Maisons unifamiliales, Maisons enfilade voies d’accès, Abri à voitures Maisons unifamiliales, immeubles à appartments, bâtiments industriels, bâtiments public Entrepôt, Halles, Garages souterrains Dimensions H x L x P: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm Tension nominale: 220 - 240 V AC 220 - 240 V AC 220 - 240 V AC Hauteur de montage: 2,5 - 3 m 2,5 - 3 m 2,5 - 3 m Puissance de coupure: lampes à incandescence: Tubes flourescents: lampe économique: lampes à LED: 1100 W 400 VA 250 W 200 W 1100 W 400 VA 250 W 200 W 2200 W 600 VA 250 VA 250 W Angle de détection: 12 m x 120° 12 m x 240° 12 m x 360° Luminosité de declenchment: 2 - 2000 LUX 2 - 2000 LUX 2 - 2000 LUX Calibarge (temps, lux, sensibilité):

Sensibilité: 5 m - 12 m 5 m - 12 m 5 m - 12 m Impulsion de courte durée:

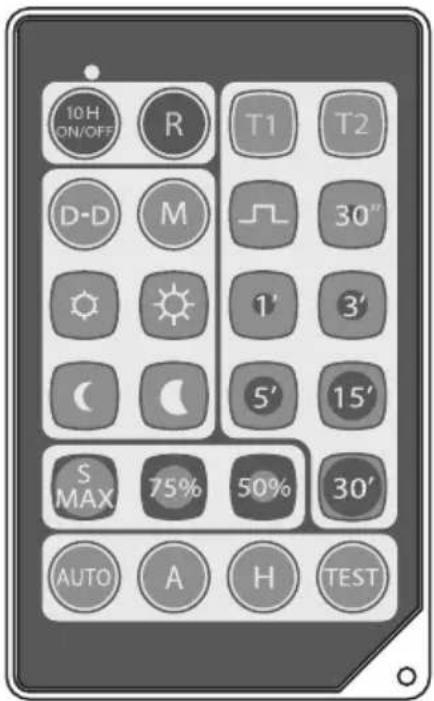

Temporisation à l’arrêt: 3 Sek. - 20 Min. 3 Sek. - 20 Min. 3 Sek. - 15 Min. (94536) 3 Sek. - 20 Min. 3 Sek. - 15 Min. (94537) Protection contre l’approche: Rayon 1 m Rayon 1 m Rayon 1 m Degré de protection: IP 55 IP 55 IP 55 Accessoires (inclusif): Equerre de montage angulaire (Angles rentrants et Angles saillants) Equerre de montage angulaire (Angles rentrants et Angles saillants) Equerre de montage angulaire (Angles rentrants et Angles saillants) CARACTERISTIQUES TECHNIQUES 13FR Appuyez une fois sur ce bouton pour activer le délai de marche pendant 10 HEURES. Appuyez à nouveau sur ce bouton pour activer le délai d’arrêt pendant 10 HEURES. Le mode AUTO reprend une fois le délai écoulé. La DEL PIR clignote deux fois à la réception du signal de la télécommande. Appuyez une fois sur ce bouton pour dupliquer les derniers réglages Temps/Lux/Sens vers d’autres capteurs. Ensuite, le mode AUTO reprend. La DEL PIR clignote deux fois à la réception du signal de la télécommande. Appuyez sur ce bouton pour accéder au mode Auto. Appuyez sur ce bouton pour accéder au mode Alarme. La DEL PIR clignote deux fois à la réception du signal de la télécom- mande. Le réglage LUX est désactivé. La DEL PIR clignote en continu dans ce mode. En cas d’activation, l’éclairage clignote 30 s en accélérant au cours des 5 dernières secondes. Si le délai est inférieur à 30 s, l’éclairage clignote pendant la durée du délai. Si le délai est supérieur à 30 s, l’éclairage reste allumé durant tout le délai après les 30 s. Appuyez sur ce bouton pour accéder au mode Vacances. La DEL PIR clignote deux fois à la réception du signal de la télé- commande. Si le niveau de lumière ambiante est inférieur au réglage LUX, l’éclairage s’allume pendant 4 heures puis revient au mode Aléatoire (Marche ou arrêt pendant 5 min~15 min de manière aléatoire) pendant 2 heures. Ensuite, le mode AUTO reprend. Ce cycle se répète tous les jours jusqu’à la sélection d’un autre mode de fonction. Appuyez sur ce bouton pour accéder au mode Test. La DEL PIR clignote deux fois à la réception du signal de la télécom- mande. Dans les 5 min, TEMPS et LUX sont désactivés. À chaque déclenchement, l’éclairage s’allume 3 s. Une fois les 5 min écoulées, le mode AUTO reprend. Appuyez sur ce bouton pour apprendre et enregistrer le niveau de lumière ambiante (de 5 à 200 LUX).. Appuyez sur ce bouton pour débuter le réglage de la valeur du Temps 1. Appuyez sur ce bouton pour débuter le réglage de la valeur du Temps 2. Options de valeur des Temps 1 et 2. Appuyez sur ce bouton pour choisir une impulsion courte pour le réglage des Temps 1 et 2. À chaque déclenchement, le signal de Marche 1 s et Arrêt 9 s est envoyé au relais. La DEL PIR est désactivée dans les 10 s. Appuyez sur ce bouton pour accéder au mode Crépuscule/Aurore. Si le niveau de lumière ambiante est inférieur au réglage LUX, l’éclairage s’allume pendant 4 heures. Ensuite, le mode AUTO reprend. Ce cycle se répète tous les jours jusqu’à la sélection d’un autre mode. Options de réglage Lux : grand soleil pour un niveau de lux maximum et petit soleil pour un niveau minimum. Options de réglage de sensibilité : 75% et 50%. Programmation via télécommande Description Le modèle « McGuard IRFB » de télécommande à infrarouge est compatible avec les capteurs de mouvement « McGuard professional BM240Ixx et BM360Ixx ». Il facilite le réglage de différents paramètres et de fonctions spéciales. Offrant une portée approchant 6 m, une programmation rapide et précise devient possible sans outils ou échelle. Fonctions clés 14FR Pile Si l’état de la pile est normal, appuyez sur une touche quelconque de la télécommande et la DEL indicatrice clignote rapi- dement 0,2 s. Les réglages Lux/Sens/T1/T2 sont modifiables dans tout mode de fonction sans devoir passer en mode AUTO. En l’occur- rence, le dernier mode de fonction sélectionné reste inchangé pendant la modification de ces réglages. Si l’état de la pile est normal, appuyez sur une touche quelconque de la télécommande et la DEL indicatrice clignote rapi- dement 2 s au maximum. C’est un rappel : vous devez changer la pile ! GROTHE GMBH Löhestrasse 22 D - 53773 Hennef [e-mail] www.grothe.de
