McGuard BM120 - Bewegungsmelder GROTHE - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Infrarot-Bewegungsmelder
Marke	GROTHE
Modell	McGuard BM120
Erfassungswinkel	120°
Erfassungsreichweite	5 m bis 12 m (einstellbar)
Empfohlene Montagehöhe	2,5 m bis 3 m
Abmessungen (H x B x T)	78 x 84 x 120 mm
Nennspannung	220-240 V AC
Schaltleistung (Glühlampen)	1100 W
Schaltleistung (Leuchtstofflampen)	400 VA
Schaltleistung (Energiesparlampen)	250 W
Schaltleistung (LED-Lampen)	200 W
Einschalthelligkeit	2 bis 2000 LUX (einstellbar)
Ausschaltverzögerung	3 Sekunden bis 20 Minuten (einstellbar)
Kurzzeitimpuls	Ja (0,5 s mit Pause von 9 s)
Annäherungsschutz	Radius 1 m
Schutzart	IP 55
Mitgeliefertes Zubehör	Winkelmontagebügel (Innen- und Außenecken)
Fernbedienungskompatibilität	Ja (Modell IRFB, optional)
Herstellergarantie	24 Monate

Häufig gestellte Fragen - McGuard BM120 GROTHE

Wie installiere ich den Melder McGuard BM120?

Der Melder wird an der Wand oder Decke in einer Höhe von 2,5 bis 3 m montiert. Für die Decke drehen Sie die beiden Teile um 180° zueinander. Verwenden Sie den mitgelieferten Winkelbügel für Ecken. Schalten Sie vor der Installation den Strom ab.

Wie stelle ich Empfindlichkeit und Reichweite ein?

Die Empfindlichkeit wird über einen Potentiometer eingestellt (Abb. 7.2): Drehen, um die Reichweite von 5 bis 12 m anzupassen. Die Fokus-LED zeigt die Erkennung an. Sie können auch Bereiche mit den mitgelieferten Folien abdecken.

Wie stelle ich die Leuchtdauer ein?

Verwenden Sie den Zeiteinsteller (Abb. 7.3): Stellen Sie von 3 Sekunden bis 20 Minuten ein. Für einen Kurzimpuls (0,5 s) drehen Sie den Potentiometer unter der Abdeckkappe.

Wie stelle ich die Helligkeitsschwelle ein?

Die LUX-Einstellung (Abb. 7.1) reicht von 2 bis 2000 Lux. Stellen Sie sie auf 'TEST', um bei Tests die Umgebungshelligkeit zu ignorieren. Im Normalbetrieb stellen Sie sie so ein, dass der Melder nur nachts oder bei schwachem Licht aktiviert wird.

Was tun, wenn der Melder nicht ausgeht?

Überprüfen Sie die Ausschaltverzögerung: Sie ist möglicherweise zu lang. Stellen Sie sicher, dass der Erfassungsbereich nicht durch Wärmequellen (Tiere, bewegte Bäume) gestört wird. Reduzieren Sie die Empfindlichkeit oder verwenden Sie Abdeckfolien.

Wie verwende ich die optionale Fernbedienung?

Die Fernbedienung IRFB ermöglicht die ferngesteuerte Einstellung von Parametern: Testmodus, Urlaubsmodus, Verzögerung usw. Richten Sie sie auf den Melder und drücken Sie die Tasten. Die LED blinkt zur Bestätigung.

Was ist der Kurzimpulsmodus?

Dieser Modus aktiviert den Verbraucher für 0,5 s, gefolgt von einer Pause von 9 s. Er ist ideal für Klingeln oder Treppenhausautomaten. Aktivieren Sie ihn über den Potentiometer unter der Abdeckkappe.

Wie reinige ich den Melder?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Stellen Sie sicher, dass die Linse sauber ist, um eine optimale Erkennung zu gewährleisten.

Was tun, wenn der Melder nicht reagiert?

Überprüfen Sie die Stromversorgung (Sicherung), den 30-Sekunden-Selbsttest nach dem Einschalten. Stellen Sie sicher, dass die LUX-Einstellung nicht zu niedrig ist. Testen Sie im Modus 'TEST', um die Erkennung zu überprüfen.

Wie setze ich den Melder zurück?

Schalten Sie die Stromversorgung für mindestens 10 Sekunden aus, dann wieder ein. Das Gerät führt einen 30-Sekunden-Selbsttest durch. Sie können auch die Fernbedienung verwenden, um in den AUTO-Modus zurückzukehren.

BEDIENUNGSANLEITUNG McGuard BM120 GROTHE

Montage und Bedienungsanleitung

[EMPTY]

Wir freuen uns, dass Sie sich für den McGuard professional aus dem Hause GROTHE GmbH entschieden haben. Diese neue Präsenzmelder-Generation bietet Ihnen einen hohen Nutzen an Installationsfreundlichkeit, Sicherheit, Bedienkomfort und Zuverlässigkeit im alltäglichen Gebrauch.

McGuard - die professionelle Weiterentwicklung im Bereich Energiemanagement, Komfort und Sicherheit.

Mit Bewegungsmeldern können Licht, Heizung, Klima und Alarmsysteme bedarfsgerecht und individuell gesteuert werden. Ressourcen werden dabei geschont, ein angenehmes und sicheres Umfeld wird geschaffen.

Allgemeine Hinweise

Die Bewegungsmelder McGuard professional mit 120° / 240° / 360° Erfassungsbereich sind Passiv-Infrarot-Melder, die auf sich bewegende Wärmequellen (Personen, Fahrzeuge usw.) reagieren. Erkennt der Bewegungsmelder in seinem Erfassungsbereich Veränderungen der Wärmestrahlung, schaltet er in Abhängigkeit des eingestellten Lichtwertes die angeschlossenen Verbraucher (z. B. Beleuchtung) für eine einstellbare Dauer ein. Verlässt die Wärmequelle den Erfassungsbereich, schaltet der Bewegungsmelder den Verbraucher nach einer vorgewählten Zeit (3 Sek. bis 20 Min.) wieder aus.

Funktion Kurzimpuls

Ein Plus an Ausstattung bietet die Funktion Kurzimpuls, die über das integrierte TIME-Potentiometer unter dem Abdeckring des Sensors eingestellt wird. Damit können z. B. Treppenhausautomaten in größeren Gebäuden automatisch aktiviert werden.

Installation / Montage / Anschluss

• Die optimale Montagehöhe sollte 3m betragen (Mindesthöhe 2,50m).
• Der Bewegungsmelder McGuard professional kann ohne weiteres Zubehör an der Wand oder an der Decke montiert werden. Bei Deckenmontage ist der zweiteilige Sensor um 180° zu drehen (Abb. 1).
• Mit dem beigelegtem Eck-Montagewinkel kann der Bewegungsmelder McGuard professional auch an Außen- und Innenecken montiert werden (Abb. 2).

HINWEIS:

Der Bewegungsmelder muss immer so befestigt sein, dass der Sensor nach unten zeigt.

Anschlussarten:

• Standardbetrieb (Abb. 3)
• Parallelbetrieb (Abb. 4)
- Parallelbetrieb mit Treppenlichtautomat (Empfehlung Grothe TA 220D, Abb. 5)
- Schaltung von Induktivitäten z. B. Relais, Schütze, Vorschaltgeräte (Einsatz eines Löschglieds empfohlen (Abb. 6)

SICHERHEITSHINWEIS:

Arbeiten am 230V Netz – dürfen nur von autorisierten Fachpersonal ausgeführt werden. Vor der Montage des McGuard professional ist die Netzspannung frei zu schalten und gegen Wiedereinschalten zu sichern.

Erstbetrieb (Test und Einstellung)

• Nach erfolgter Montage und Aufschalten der Netzspannung führt das Gerät einen ca. 30 Sek. dauernden Selbstprüfzyklus durch, der durch Einschalten des angeschlossenen Verbrauchers signalisiert wird.
• Nach Ablauf des Prüfzykluses ist das Gerät betriebsbereit. Bei Erfassung geht die Focus-LED (Abb. 7) in Dauerlicht. Im Testmodus leuchtet die Focus-LED dauerhaft und der Verbraucher wird für ca. 2 Sek. eingeschaltet. Im Kurzimpulsmodus blinkt die Focus-LED und der Verbraucher ist für 0,5 Sek. aktiv, danach für 9 Sek. inaktiv. Die Einstellelemente befinden sich verdeckt im Gehäuse (Abb. 7).
• Stellen Sie die LUX-Einstellung auf „TEST“ (Abb. 7.1). Für die Anpassung des Erfassungsbereiches an die örtlichen Gegebenheiten stehen Ihnen folgende Möglichkeiten zur Verfügung:
• Horizontales verdrehen des Sensorkopfes um ca. +/- 90°. Mittelposition wird durch eine Einkerbung (Abb. 7) angezeigt.
• Reichweitenregulierung je Sensorfeld durch Potistrich (Abb. 7.2). Stellung wird optisch durch Focus-LED angezeigt.
• Verwendung der beiliegenden Folien zur gezielten Ausblendung von Bereichen (Abb. 8).
  • Einstellelement Einschaltdauer (Abb. 7.3)
• Einschaltdauer einstellbar: Kurzimpuls oder 3 Sek. – 20 Min.
• Kurzimpuls bedeutet eine Einschaltdauer von ca. 0,5 Sek., gefolgt von einer Pausenzeit von ca. 9 Sek. in der keine Bewegungen erkannt werden. Die Focus-LED wird je Sequenz einmal für 2 Sek. eingeschaltet. Nach Ablauf der Pausenzeit startet eine erkannte Bewegung eine neue Sequenz, z. B. Ansteuerung eines Gongs.

Praktische Tips

• Eine optimale Funktion (max. Reichweite) wird erreicht, wenn die Montage seitlich zur Gehrichtung erfolgt (Abb. 9).
• Es ist auf freie Sicht zum Melder zu achten, da Infrarotstrahlen keine festen Gegenstände durchdringen können.
• Um den eingebauten Lichtsensor nicht zu beeinflussen, ist ein Mindestabstand von 1m zur angeschlossenen Beleuchtung einzuhalten und Lichtquellen sind nicht direkt auf den Melder zu richten
• Berücksichtigen Sie örtliche Gegebenheiten, wie z. B. Nachbargrundstücke, Entfernung zur Straße, Straßenlaternen.
• Ungewolltes Aktivieren des Bewegungssensors kann z. B. durch Kleintiere oder durch Wind bewegte Bäume bzw. Büsche erfolgen.
• Durch frontales Bewegen auf den Melder zu, kann die Reichweite stark verkürzt sein (Abb. 10).

Gewährleistung des Herstellers GROTHE GmbH

Bewegungsmelder McGuard professional sind mit moderner Technik gefertigt und unterliegen einer 100 % Qualitätskontrolle. Sollte dennoch ein Mängel an Ihrem Gerät auftreten, leistet die GROTHE GmbH im nachstehenden Umfang Gewähr.

1.) Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses nachweisbar in der Funktion oder Materialbeschaffenheit Fehler aufweist.

2.) Die Gewährleistung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden infolge der Nichtbeachtung der Einbauhinweise sowie unfachgerechter Installation. Die Gewährleistung verliert automatisch ihren Anspruch, wenn das Gerät nach Fehlerdiagnose geöffnet wurde.

3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher. Die Einhaltung der Anspruchsfrist ist durch Nachweis des Kaufdatums mittels beigefügter Rechnung, Lieferschein oder ähnlicher Unterlage zu belegen.

Bitte schicken Sie im Falle eines Mangels das Gerät mit beigefügter Mängelbeschreibung an die Verkäuferadresse mit o. g. Belegen zurück.

Produkteigenschaften können ohne vorherige Ankündigung geändert werden.

ACHTUNG

Nach EN60898-1 sollte für die Last ein Leitungsschutzschalter 250V AC / 10A Typ C vorgeschaltet sein.

DE
TECHNISCHE DATEN

McGuard professional	120° 240° 360°
Artikel-Nummer:	9453094533	945319453494536	945329453594537
Einsatzbereich: Einfamilienhäuser,Reihenhäuser,Einfahrten,Carports		Ein-Mehrfamilienhäuser,Gewerbeobjekte,öffentliche Gebäude	Lager,Hallen,Tiefgaragen
Maße H x B x T: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm
Nennspannung: 220 - 240 V AC 220 - 240 V AC 220 - 240 V AC			●
Einbauhöhe: 2,5 - 3 m 2,5 - 3 m 2,5 - 3 m
SchaltleistungGlühlampen:Leuchtstofflampen:Energiesparlampen:LED-Lampen:	1100 W400 VA250 W200 W	1100 W400 VA250 W200 W	2200 W600 VA250 W250 W
Erfassungswinkel: 12 m x 120° 12 m x 240° 12 m x 360°
Ansprechhelligkeit: 2 - 2000 LUX 2 - 2000 LUX 2 - 2000 LUX
Justierung (Zeit, Lux,Empfindlichkeit):	● ● ●
Empfindlichkeit: 5 m - 12 m 5 m - 12 m 5 m - 12 m
Kurzzeitimpuls:	● ● ●
Nachlaufzeit:	3 Sek. - 20 Min. 3 Sek. - 20 Min.3 Sek. - 15 Min. (94536)		3 Sek. - 20 Min.3 Sek. - 15 Min. (94537)
Unterkriechschutz: Radius 1 m		Radius 1 m	Radius 1 m
Schutzart:	IP 55	IP 55	IP 55
Zubehör (inklusiv):	Universalwinkel zur Eckmontage(Innen- und Aussenecke)	Universalwinkel zur Eckmontage(Innen- und Aussenecke)	Universalwinkel zur Eckmontage(Innen- und Aussenecke)

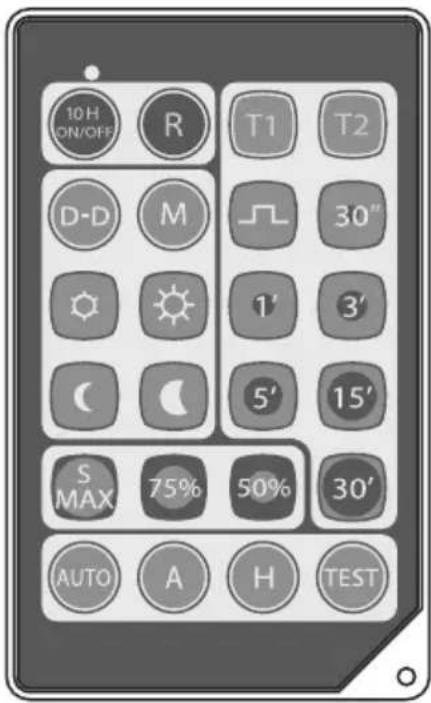

Programmierung per Fernbedienung

Beschreibung

Die Infarot-Fernbedienung Model „McGuard IRFB“ ist mit den Bewegungsmeldern „McGuard professional, BM240Ixx“ und „BM360Ixx“ kompatibel. Sie wird verwendet, um bequem verschiedene Parameter und Sonder-funktionen einzustellen. Mit einer Reichweite von etwa 6 Metern kann die Programmierung schnell und präzise ohne Werkzeug oder Leiter durchgeführt werden.

Tastenfunktionen

Drücken Sie diese Taste, um die Verzögerungszeit 10-STUNDEN-EIN einzuschalten. Drücken Sie die Taste noch einmal, um zur Verzöge-rungszeit 10-STUNDEN-AUS umzuschalten. Der AUTO-Modus wird fortgesetzt, wenn die Verzögerungszeit abgelaufen ist. Die PIR LED blinkt zweimal, nachdem sie ein Signal der Fernbedienung erhalten hat.

Drücken Sie diese Taste einmal, um die letze Einstellung von ZEIT/LUX/EMPFINDL. auf andere Sensoren zu übertragen. Danach wird der AUTO-Modus fortgesetzt. Die PIR LED blinkt zweimal, nach-dem sie ein Signal der Fernbedienung erhalten hat.

Drücken Sie diese Taste, um den AUTO-Modus zu aktivieren.

Drücken Sie diese Taste, um den ALARM-Modus zu aktivieren. Die PIR LED blinkt zweimal, nachdem sie ein Signal der Fernbedienung erhalten hat. Die LUX-Einstellung ist deaktiviert. In diesem Modus blinkt die PIR LED durchgehend. Bei der Aktivierung blinkt das Licht für 30 Sekunden, während der letzten 5 Sekunden schneller. Wenn die Verzögerungszeit weniger als 30 Sekunden beträgt, blinkt das Licht für die Dauer der Verzögerungszeit. Wenn die Verzögerungszeit mehr als 30 Sekunden beträgt, bleibt das Licht während der Verzögerungszeit nach den 30 Sekunden eingeschaltet.

Drücken Sie diese Taste, um den FERIEN-Modus zu aktivieren. Die PIR LED blinkt zweimal, nachdem sie ein Signal der Fernbedienung erhalten hat. Wenn die Umgebungshelligkeit geringer als die LUX-Einstellung ist, schaltet sich das Licht für 4 Stunden ein, danach akti-viert sich für 2 Stunden der RANDOM-Modus (zufälliges EIN oder AUS für 5 bis 15 Minuten). Danach wird der AUTO-Modus fortgesetzt. Die-ser Ablauf wiederholt sich täglich, bis ein anderer Modus gewählt wird.

Drücken Sie diese Taste, um den TEST-Modus zu aktivieren. Die PIR LED blinkt zweimal, nachdem sie ein Signal der Fernbedienung erhal-ten hat. Für 5 Minuten sind ZEIT und LUX deaktiviert. Bei jedem Aus-löseimpuls schaltet sich das Licht für 3 Sekunden ein. Nach 5 Minuten wird der AUTO-Modus fortgesetzt.

Drücken Sie diese Taste, um die Umgebungshelligkeit (von 5 bis 200 Lux) zu erfassen und zu speichern.

Drücken Sie diese Taste, um mit der Einstellung des Wertes für Zeit 1 zu beginnen.

Drücken Sie diese Taste, um mit der Einstellung des Wertes für Zeit 2 zu beginnen.

30' Optionen der Werte für Zeit 1 und Zeit 2.

Drücken Sie diese Taste, um Kurzimpuls als Zeiteinstellung für Zeit 1 und Zeit 2 zu wählen. Bei jedem Auslöseimpuls wird das Signal für 1 SEKUNDE-EIN und 9-SEKUNDEN-AUS an das Relais gesendet. Die PIR LED ist für 10 Sekunden deaktiviert.

Drücken Sie diese Taste, um den NACHT-Modus zu aktivieren. Wenn die Umgebungshelligkeit geringer ist als die LUX-Einstellung, schaltet sich das Licht für 4 Stunden ein. Danach wird der AUTO-Modus fort-gesetzt. Dieser Ablauf wiederholt sich täglich, bis ein anderer Modus gewählt wird.

Optionen für die LUX-Einstellung: Sonne für maximalen LUX-Wert, Mond für minimalen Wert.

Optionen für Einstellung der Empfindlichkeit: 75% und 50%.

Batterie

Wenn die Batterie ausreichen geladen ist, blinkt die LED-Anzeige kurz für 0,2 Sekunden auf, wenn Sie eine beliebige Taste der Fernbedienung drücken.

Die Einstellungen für LUX/EMPFINDL./Z1/Z2 können in jedem Funktions-Modus geändert werden, ohne zum AUTO-Modus wechseln zu müssen. Während die Einstellungen angepasst werden, bleibt der zuletzt gewählte Funktions-Modus also unverändert.

Wenn die Batterie nur noch gering geladen ist, blinkt die LED-Anzeige kurz für maximal 2 Sekunden auf, wenn Sie eine beliebige Taste der Fernbedienung drücken. Dies soll Sie daran erinnern, die Batterie auszutauschen.
