Type de produit	Détecteur de mouvements infrarouge passif
Marque	Grothe
Modèle	94532 (McGuard professional 120°)
Dimensions (H x L x P)	78 x 84 x 120 mm
Poids	Non spécifié
Alimentation	220-240 V AC, 50/60 Hz
Hauteur de montage recommandée	2,5 m (min. 1,0 m)
Angle de détection	120°, portée 12 m
Seuil de luminosité	2 – 2000 lux (réglable)
Temporisation à l'arrêt	3 s à 20 min (réglable), impulsion courte 0,5 s
Puissance de coupure (lampes incandescentes)	1100 W
Puissance de coupure (tubes fluorescents)	400 VA
Puissance de coupure (lampes économiques)	400 VA
Indice de protection	IP55
Plage de sensibilité	5 – 12 m (réglable)
Fonctions principales	Allumage/extinction automatique de l'éclairage, mode test, impulsion courte, protection anti-approche (rayon 1 m)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant installation. Montage par un électricien qualifié.
Pièces détachées et réparabilité	Pièces non disponibles. En cas de défaut, renvoyer l'appareil à GROTHE GmbH.
Informations générales	Garantie 24 mois. Accessoire inclus : équerre de montage angulaire.

FOIRE AUX QUESTIONS - 94532 GROTHE

Quelle est la hauteur de montage idéale pour le détecteur de mouvements Grothe 94532 ?

La hauteur de montage recommandée est de 2,5 m. La hauteur minimale est de 1,0 m.

Comment régler la durée d'allumage de l'éclairage ?

Tournez le potentiomètre de temporisation (Fig. 7.3) pour régler la durée entre 3 secondes et 20 minutes. En mode impulsion courte, la durée est de 0,5 seconde avec une pause de 9 secondes.

Pourquoi mon détecteur s'allume-t-il sans raison apparente ?

Cela peut être dû à des animaux, des branches agitées par le vent ou des sources de chaleur dans la zone de détection. Réduisez la sensibilité ou masquez certaines zones avec les films fournis.

Comment effectuer un test de détection ?

Placez le réglage LUX sur TEST (Fig. 7.1). Le détecteur allume la charge pendant environ 2 secondes en cas de mouvement. La LED de focalisation s'allume en permanence.

Puis-je connecter plusieurs détecteurs en parallèle ?

Oui, le branchement en parallèle est possible (voir Fig. 4 de la notice). Cela permet de commander un même éclairage depuis plusieurs points.

Quel est le degré de protection IP de ce détecteur ?

Le détecteur a un indice de protection IP55, ce qui le rend adapté à une utilisation en extérieur.

Comment ajuster la portée de détection ?

Utilisez le potentiomètre de sensibilité (Fig. 7.2) pour régler la portée entre 5 et 12 mètres. Vous pouvez aussi orienter la tête du détecteur horizontalement (±90°).

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et que le détecteur est sous tension. Assurez-vous que le réglage LUX n'est pas sur une valeur trop élevée (le détecteur ne s'allume que si la luminosité ambiante est inférieure au seuil réglé). Testez en position TEST.

Quelle est la garantie sur ce produit ?

La garantie est de 24 mois à compter de la date d'achat. Elle couvre les défauts de fabrication. Pour faire valoir la garantie, contactez GROTHE GmbH à l'adresse indiquée.

Puis-je utiliser ce détecteur pour commander un gong ou une sonnette ?

Oui, en réglant la temporisation sur impulsion courte (0,5 s), le détecteur convient pour commander un gong. La LED de focalisation clignote alors par séquences de 2 secondes.

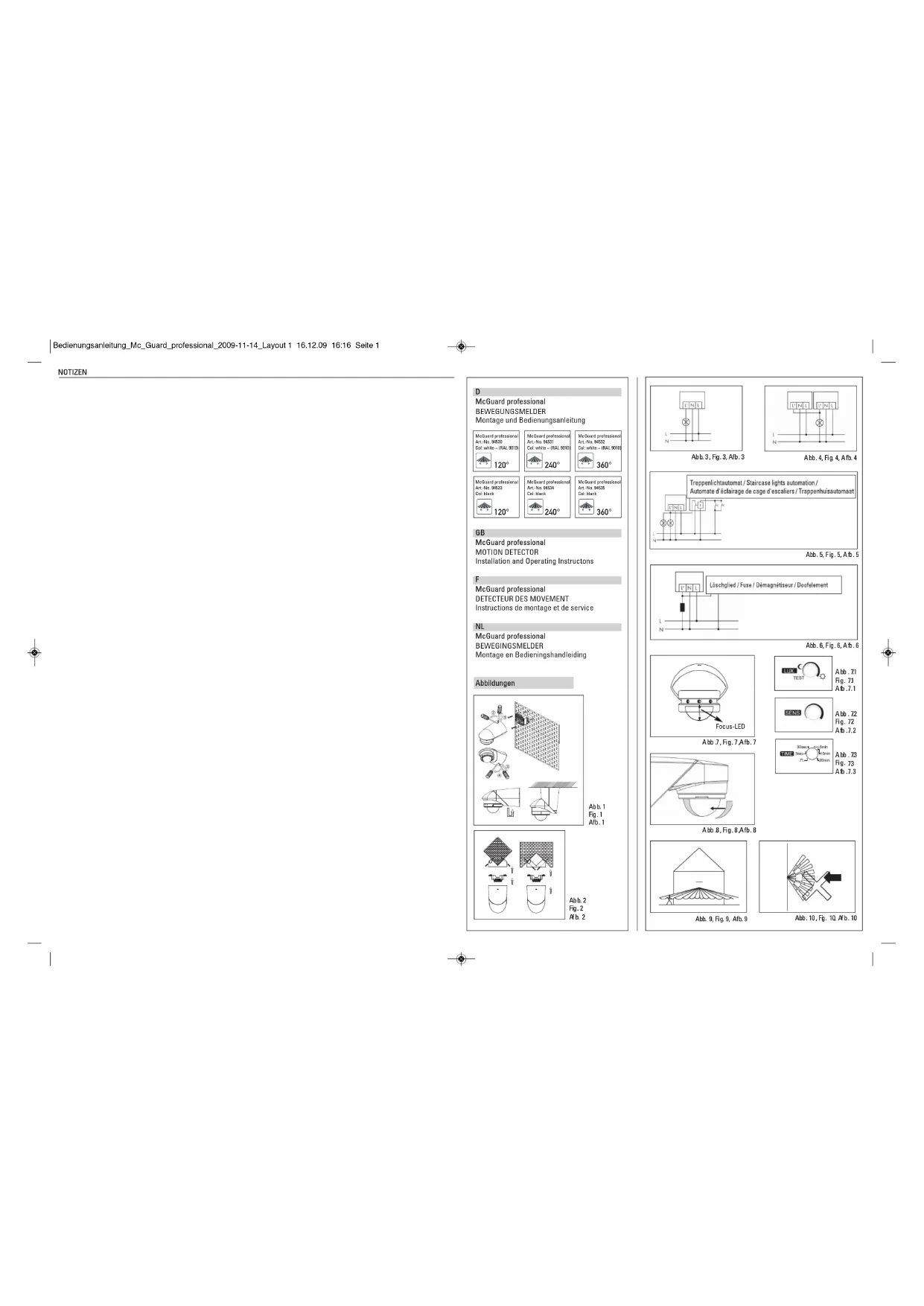

MODE D'EMPLOI 94532 GROTHE

Instructions de montage et de service

NL

Nous nous réjouissons que vous s'yez choisi le McGuard professionale chez GROTHE GmbH.

Cette nouvelle génération de détecteurs de présence vous sera très utile grâce à sa convivialité d'installation, sa sécurité, son confort de manipulation et sa stabilité lors de l'usage journalier. McGuard - le perfectionnement professionnel dans le domaine de la gestion de l'énergie, du confort et de la sécurité. Avec des détecteurs de présence, vous pouvez commander la lumière, le chauffage, la climatisation et les systèmes d'alarme en fonction des besoins et individuellement. Vous ménager les ressources et vous crèez un environnement agréable et sir.

Generalities

Les détecteurs de mouvement MoGuard professional avec zone de détection de 123°, 1240°, 1362° sont des détecteurs infranotiques passifs qui réagissant aux sources de chaleur en mouvement personnes, vehicleurs. Si elle détecteur de mouvement détecte des modifications du rayonnement thermique dans sa zone de détection, il commote les raccordées Ip., ex éclairageil en fonction de l'indice de l'umination régé pendant une durée rélogiste. Si elle a source de chaleur quitte la zone de détection, le détecteur du mouvement ont à nouveau la consommation hors service après un délai que vous avec prédefinil (3 s - 20 min). Fonctionnement à impulsion de source d'une durée four minutes, sointères, etc.; il est le command supplémentaire est constitue par des incusations du courre di rats; celle et être activée via un potenomètre intégré en dessous de la hogue de recouvrement du détecteur. Cecil permet notamment d'activer des automaties de cage d'escaliers dans des bâtiments de grande ville ou d'exploiter de manière encore plus économique d'explaining dans les locaux à luminés à ambitrate variable.

Installation / Montage / Raccordement

- La hauteur de montage est de 2,5m. (hauteur minimale 1,0m). - Les détecteurs McGuard professional peuvent être montés au jour ou au platond sans accessoires supplémentaires. Pour le montage au platond, les deux parties du détecteur doivent être tournées de 180° l'une par rapport à l'Angle. - Cinclus Vous trouver aussi une plaque d'adaptation d'angle pour le Montage dans un angle rentrant ou pour le montage dans un angle saillant. [Rg. 21].

INDICATION:

Le détecteur de mouvement doit toujours être fixé de telle façon que le détecteur soit orienté vers le bas.

Raccordement

• Fenchennement standard (Fig. 3)

- Branchement en parallèle (Fig. 4) - Branchement en parallèle et automate d'éclairage de cage d'escaliers (Fig. 5)

- En cas de branchement d'inductances (p. ex. relais, contacteur, ballasts (l'utilisation d'un démagnéhiseur peut être nécessaire, Fig. 6))

CONSIGNES DE SÉCURITÉ

Avant les travaux les installions électriques toujours couper le courant (fusibly/intempteur principal). Vérifier qu'elles sont bien hors tension. Le montage doit être effectué hors tension par un électricien.

Mise en service et réglage

- Après le montage et le branchement de la tension de réseau, l'appareil effecteu un cycle d'autocantrôle d'une durée d'env. 30s, qui est signalé apr l'enclenchment du consammateur raccardé.

* A l'expiration de cette période, l'appareil est prêt à fonctionner. En cas de détection, la LED de focalisation (Fig. 7) se met allumage permanent. En mode de test, la LED de focalisation s'allume en permanence et le consommateur est enclanché pendant eny. 2s.

*En mode d'impulsion de courte durée, la LED de focalisation cignote et le consommateur est actif pendant 0,5s ensuite inactif pendant 9s. Les éléments de réglage se trouvent cachés dans le boîtier (Fig. 7).

- Metlez le réglage LUX sur „TEST“ | Fig. 7.11. Pour l'adaptation de la zone de détection aux circonstances locales, vous disposez des possibilités suivantes :

- Rotation horizontale de la tête du détecteur de env. 1/- 90°. La position médiene est indiquée par la encoche (Fig. 7).

*Réglage de la portée de détection selon le champ du détecteur par trait de potentiamètre (Fig. 7.2). La position est indiquée de manière aptique par la LED de localisation.

- Utilisation des films des masquage joints pour masquer des zones de manière cibite (Fig. 81).

- Elément de réglage durée d'enclenchement (Abb. 7.31)

- Durée d'enclenchment réglable: impulsion, 3s. - 20 min.

- Impulsion de courte durée signifie une durée d'enclenchment d'env. 0,5s, sui

vie d'un temps de pause d'env. 9 a, durant laquel aucun mouvement n'est détecté. La LED de focalisation est enclenchée une pendant 2 s par sequence. A l'expiration du temps de pause, un mouvement détecté démarre une nouvelle séquence. Convient p. ex. pour la commande d'un gong.

Conseils pratiques

- On obtient un fonctionnement optimal (portée max.) lorsque le montage est réalisé latéralement par rapport à la direction de déplacement (Fig. 9). - On doit veiller à la liberté de vision vers le détecteur, les rayons infrarouges ne pouvant pas traverser de corps solides.

- Alin de ne pas influencer le capteur de lumière incorporé, respecter une distance minimale de 1m à l'éclairage racondé et ne pas orienter de sources de lumière directement vers le détecteur.

• Tenez compte des circonstances locales, telles que p. ex. les terrains voisins, la distance à la rue ou éclairage public.

- Un enclenchement intempestif peut p. ex. être provoqué par des petits animaux ou par des mouvements d'arbres ou de buissens pravequés par le vent dans la zone de détection.

- Pur un mouvement frontal vers le détecteur, la portée de détection peut être fortement réduite (Fig. 10).

Garantie du fabricant

Les détecteurs de présence GROTHE GmbH sont fabriqués suivant une technique modèle et sont soumis à un contrôle de qualité à 100%. Si votre appareil devait malgré tout présenter un défaut, GROTHE GmbH accorde la garantie suivante.

1.) Notre garantie comprend la réparation ou le livraison d'un nouvel appareil si celui-ci présente de façon prouvable des défauts de fonctionnement ou de matériau.

2.) La garantie ne couvre pas l'usure normale ni les dommages de transport, pas plus que les dommages dus au non-respect des indications de montage ou à une installation incorrecte. La garantie perd automatiquement sa validité si l'appareil a été ouvert après avoir diagnostiqué un défaut.

3.) La durée de la garantie est de 24 mois à partir de la date d'achat de l'appareil par l'utilisateur final. Le respect du délai de garantie doit être prouvé par une coupur d'objet solely que l'fortune, donc de l'accice ou document aimière.

Encase de défaut, veuillez envoyer l'appareil à l'adresse suivante avec une description du défaut.

an urmet company

GROTHE GMBH

Löhestrasse 22

D - 53773 Hennef

[e-mail]

www.grothegmbh.de

CARACTERISTIQUES TECHNIQUES

McGuard professional 120° 240° 360°
N° article:	9453094533	9453194534	9453294535
Domaine d'application:	Maisons unifamiliales,Maisons enfiladevoles d'accès,Abri à voitures	Maisons unifamiliales,immeubles à appartments,bâtiments industriels,bâtiments public	Entrepôt,Halles,Garages souterrains
Dimensions H x L x P:	78 x 84 x 120mm 78 x 84 x 120mm 78 x 84 x 120mm
Tension nominale:	220 - 240V AC 220 - 240V AC 220 - 240V AC
Hauteur de montage:	1,8 - 2,5m 1,8 - 2,5m	1,8 - 2,5m
Puissance de coupure:lampes à incandescence:Tubes flourescents:lampe économique:	1100W400VA400VA	1100W400VA400VA	2200W600VA600VA
Angle de détection:	12m x 120° 12m x 240° 12m x 360°
Luminosité de declenchment:	2 - 2000LUX 2 - 2000LUX 2 - 2000LUX
Calibarge(temps, lux, sensibilité):
Sensibilité:	5m - 12m	5m - 12m 5m - 12m
Impulsion de courta durée:
Temporisation à l'arrêt:	3 Sek. - 20 Min.	3 Sek. - 20 Min.	3 Sek. - 20 Min.
Protection contre l'approcho:	Rayon 1m Rayon 1m	Rayon 1m
Degré de protection:	IP 55	IP 55	IP 55
Accessoires (inclusif):	Equerre demontage angulaire(Angles rentrantset Angles saillants)	Equerre demontage angulaire(Angles rentrantset Angles saillants)	Equerre demontage angulaire(Angles rentrantset Angles saillants)
