Caractéristique	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infra-rouge passif (PIR)
Portée de détection	Jusqu'à 12 mètres
Angle de détection	110 degrés
Alimentation	230 V AC
Consommation	Moins de 1 W
Utilisation recommandée	Intérieur et extérieur
Conditions d'installation	À installer à une hauteur de 2 à 2,5 mètres
Température de fonctionnement	-20°C à +50°C
Maintenance	Nettoyer régulièrement le capteur pour éviter les fausses détections
Sécurité	Conforme aux normes CE
Garantie	2 ans
Informations supplémentaires	Idéal pour la détection de mouvements dans les zones sensibles

FOIRE AUX QUESTIONS - 94533 GROTHE

Comment installer le détecteur de mouvements GROTHE 94533 ?

Assurez-vous de choisir un emplacement où le détecteur a une vue dégagée. Fixez le détecteur à une hauteur de 2 à 2,5 mètres. Suivez les instructions fournies dans le manuel pour le câblage.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Vérifiez que l'alimentation est correctement connectée. Assurez-vous également que le capteur n'est pas obstrué par des objets ou des obstacles.

Le détecteur de mouvements s'active-t-il par temps de pluie ou de vent ?

Oui, le détecteur peut s'activer par des mouvements causés par le vent ou la pluie. Ajustez la sensibilité du capteur si nécessaire.

Comment régler la sensibilité du détecteur de mouvements ?

Utilisez le bouton de réglage situé sur le détecteur pour ajuster la sensibilité. Consultez le manuel pour des instructions spécifiques sur le réglage.

Le détecteur fonctionne-t-il la nuit ?

Oui, le GROTHE 94533 est conçu pour fonctionner dans l'obscurité. Assurez-vous que le mode nocturne est activé si votre modèle le permet.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Le détecteur peut-il être utilisé à l'extérieur ?

Oui, le GROTHE 94533 est conçu pour une utilisation en extérieur. Assurez-vous qu'il est installé dans un endroit protégé des intempéries.

Que faire si le détecteur de mouvements émet des fausses alarmes ?

Vérifiez la sensibilité du capteur et ajustez-la si nécessaire. Assurez-vous également qu'il n'y a pas d'animaux ou d'objets en mouvement à proximité qui pourraient déclencher le capteur.

Où puis-je trouver le manuel d'utilisation du GROTHE 94533 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site Web du fabricant.

MODE D'EMPLOI 94533 GROTHE

Instructions de montage et de service

sa convivialité d’installation, sa sécurité, son confort de manipulation et sa fia- bilité lors de l’usage journalier. McGuard - le perfectionnement professionnel

ans le domaine de la gestion de l’énergie, du confort et de la sécurité. Avec des détecteurs de présence, vous pouvez commander la lumière, le chauffage, la climatisation et les systèmes d’alarme en fonction des besoins et individuellement. Vous ménagez les ressources et vous créez un environnement

gréable et sûr. Generalities Les détecteurs de movement McGuard professional avec zone de détection de 120° / 240° / 360° sont des détecteurs infrarouges passifs qui réagissent aux sources de chaleur en mouvement (personnes, véhicules). Si le détecteur de

ouvement détecte des modifictions du rayonnement thermique dans sa zone de détection, il commute les raccordés (p. ex. éclairage) en fonction de l’indice de lumination réglé pendant une durée réglable. Si la source de chaleur quitte la zone de détection, le détecteur de mouvement met à nouveau le consomma- teur hors service après un délai que vous avez prédéfini (3 s – 20 min). Fonctionnement à impulsion de courte durée (pour minuteries, sonnettes, etc.)

n équipement supplémentaire est constitué par l’impulsion de courte durée ; celle-ci être activée via un potentiomètre intégré en dessous de la bague de re- couvrement du détecteur. Ceci permet notamment d’activer des automates de cage d’escaliers dans des bâtiments de grande taille ou d’exploiter de manière

ncore plus économique l’éclairage dans des locaux à luminosité ambiante va-

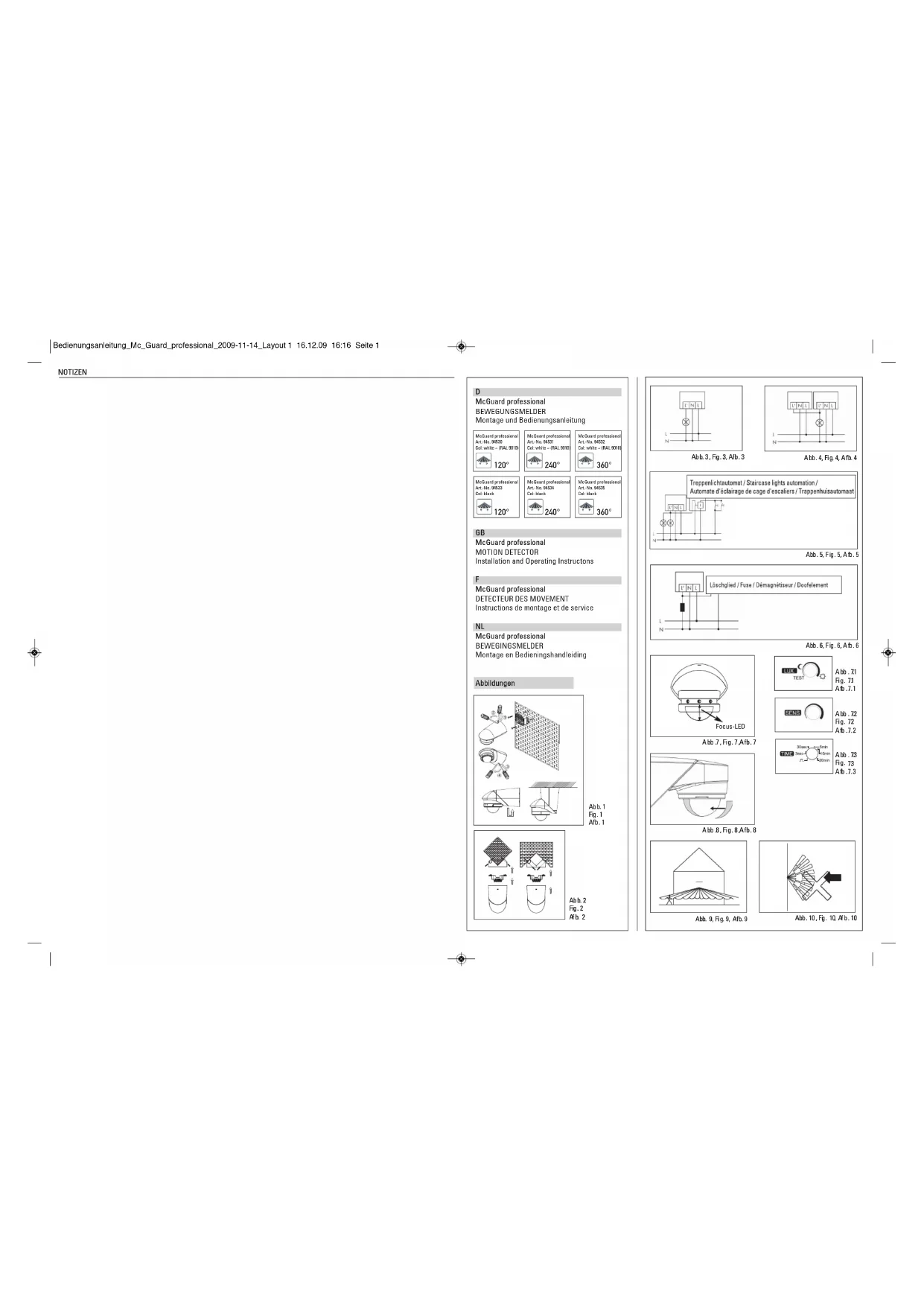

iable. Installation / Montage / Raccordement - La hauteur de montage est de 2,5m. (hauteur minimale 1,80m). - Les détecteurs McGuard professional peuvent être montés au mur ou au pla- fond sans accessoires supplémentaires. Pour le montage au plafond, les deux parties du détecteur doivent être tournées de 180° l’une par rapport à l’autre ( Fig. 1

- Ci inclus Vous trouvez aussi une plaque d’adaptation d’angle pour le Montage dans un angle rentrant ou pour le montage dans un angle saillant. ( Fig. 2

INDICATION: Le détecteur de mouvement doit toujours être fixé de telle façon que le détec- teur soit orienté vers le bas. Raccordement

Fonctionnement standard ( Fig. 3

Branchement en parallèle ( Fig. 4

Branchement en parallèle et automate d’éclairage de cage d’escaliers ( Fig. 5

En cas de branchement d’inductances (p. ex. relais, contacteur, ballasts (I’uti- lisation d´un démagnétiseur peut être nécesaire, Fig. 6

CONSIGNES DE SÈCURITÈ: Avant les travaux les installtions électriques toujours couper le courant (fusi- ble/interupteur principal). Vérifier qu’elles sont bien hors tension. Le montage doit être effectué hors tension par un électricien. Mise en service et réglage

Après le montage et le branchement de la tension de réseau, l’appareil effec- teu un cycle d’autocontrôle d’une durée d’env. 30s, qui est signalé apr l’en- clenchment du consommateur raccordé.

A l’expration de cette période, l’appareil est prêt à fonctionner. En cas de dé- tection, la LED de focalisation ( Fig. 7 ) se met allumage permanent. En mode de test, la LED de focalisation s’allume en permanence et le consommateur est enclenché pendant env. 2s.

En mode d’impulsion de courte durée, la LED de focalisation clignote et le con- sommateur est actif pendant 0,5s ensuite inactif pendant 9s. Les éléments de réglage se trouvent cachés dans le boîtier ( Fig. 7

Mettez le réglage LUX sur „TEST“ ( Fig. 7.1 ). Pour i’adaption de la zone de dé- tection aux circonstances locales, vous disposez des possibilités suivantes :

Rotation horizontale de la tête du détecteur de env. +/- 90°. La position mé- diane est indiquée par la encoche ( Fig. 7

Réglage de la portée de détection selon le champ du détecteur par trait de po- tentiomètre ( Fig. 7.2 ). La position est indiquée de manière optique par la LED de focalisation.

Utilisation des films des masquage joints pour masquer des zones de manière ciblée ( Fig. 8

Elément de réglage durée d’enclenchement ( Abb. 7.3

Durée d’enclenchment réglable: impulsion, 3s – 20 min.

Impulsion de courte durée signifie une durée d’enclenchment d’env. 0,5s , sui vie d’un temps de pause d’env. 9 s, durant lequel aucun mouvement n’est dé-

ecté. La LED de focalisation est enclenchée une pendant 2 s par sequennce. A l’expiration du temps de pause, un mouvement détecté démarre une nouvelle séquence. Convient p. ex. pour la commande d’un gong. Conseils pratiques

• On obtient un fonctionnement optimal (portée max.) lorsque le montage est

éalisé latéralement par rapport à la direction de déplacement ( Fig. 9

On doit veiller à la liberté de vision vers le détecteur, les rayons infrarouges ne pouvant pas traverser de corps solides.

• Afin de ne pas influencer le capteur de lumière incorporé, respecter une di-

tance minimale de 1m à l’éclairage raccordé et ne pas orienter de sources de lumière directement vers le détecteur.

• Tenez compte des circonstances locales, telles que p. ex. les terrains voisins, la distance à la rue ou éclairage public.

• Un enclenchement intempestif peut p. ex. être provoqué par des petits ani- maux ou par des mouvements d’arbres ou de buissons provoqués par le vent

ans la zone de détection.

• Pur un mouvement frontal vers le détecteur, la portée de détection peut être fortement réduite ( Fig. 10

Garantie du fabricant Les détecteurs de présence GROTHE GmbH sont fabriqués suivant une techni- que moderne et sont soumis à un contrôle de qualité à 100%. Si votre appareil devait malgré tout présenter un défaut, GROTHE GmbH accorde la garantie sui- vante. 1.) Notre garantie comprend la réparation ou la livraison d’un nouvel appareil si celui-ci présente de façon prouvable des défauts de fonctionnement ou de ma- tériau. 2.) La garantie ne couvre pas l’usure normale ni les dommages de transport, pas plus que les dommages dus au non-respect des indications de montage ou à une installation incorrecte. La garantie perd automatiquement sa validité si l’ap- pareil a été ouvert après avoir diagnostiqué un défaut. 3.) La durée de la garantie est de 24 mois à partir de la date d’achat de l’appareil par l’utilisateur final. Le respect du délai de garantie doit être prouvé par une preuve d’achat telle que facture, bon de livraison ou document similaire. Encas de défaut, veuillez envoyer l’appareil à l’adresse suivante avec une des- cription du défaut. GROTHE GMBH Löhestrasse 22 D-53773 Hennef [e-mail] www.grothegmbh.de McGuard professional 120° 240° 360° N° article:

Domaine d’application: Maisons unifamiliales, Maisons enfilade voies d’accès, Abri à voitures Maisons unifamiliales, immeubles à appartments, bâtiments industriels, bâtiments public Entrepôt, Halles, Garages souterrains Dimensions H x L x P: 78 x 84 x 120mm 78 x 84 x 120mm 78 x 84 x 120mm Tension nominale:

220 - 240V AC 220 - 240V AC 220 - 240V AC

Hauteur de montage: 1,8 - 2,5m 1,8 - 2,5m 1,8 - 2,5m Puissance de coupure: lampes à incandescence: Tubes flourescents: lampe économique: 1100W 400VA 400VA 1100W 400VA 400VA 2200W 600VA 600VA Angle de détection: 12m x 120° 12m x 240° 12m x 360° Luminosité de declenchment:

2 - 2000LUX 2 - 2000LUX 2 - 2000LUX

Calibarge (temps, lux, sensibilité):

Sensibilité: 5m - 12m 5m - 12m 5m - 12m Impulsion de courte durée:

Temporisation à l’arrêt: 3 Sek. - 20 Min. 3 Sek. - 20 Min. 3 Sek. - 20 Min. Protection contre l’approche: Rayon 1m Rayon 1m Rayon 1m Degré de protection: IP 55 IP 55 IP 55 Accessoires (inclusif): Equerre de montage angulaire (Angles rentrants et Angles saillants) Equerre de montage angulaire (Angles rentrants et Angles saillants) Equerre de montage angulaire (Angles rentrants et Angles saillants) CARACTERISTIQUES TECHNIQUES Bedienungsanleitung_Mc_Guard_professional_2009-11-14_Layout 1 16.12.09 16:16 Seite 6
