58G783 - Mélangeur de peinture Graphite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mélangeur de peinture électrique
Marque	Graphite
Modèle	58G783
Alimentation	230 V AC, 50 Hz
Puissance	1250 W
Plage de vitesse à vide	400 - 800 min⁻¹
Filetage du mandrin	M14
Classe de protection	II (double isolation)
Poids	5,6 kg
Agitateurs fournis	Agitateur de refoulement (solutions non denses) et agitateur de remontée (solutions denses)
Accessoires inclus	Tige d'agitateur (1), agitateurs (2), clés à fourche (2)
Utilisation prévue	Mélange de ciment, plâtre, peintures, mortiers, enduits, produits chimiques
Sécurité	Poignée supplémentaire, verrouillage interrupteur, arrêt en cas de blocage
Entretien	Nettoyer après usage sans eau ni solvants ; remplacer balais charbon usés (<5 mm)
Niveau sonore	Pression acoustique LpA = 93 dB(A), puissance LwA = 104 dB(A)
Vibrations	Valeur d'accélération ah = 2,95 m/s²
Protection environnement	Ne pas jeter avec ordures ménagères ; recyclage en point de collecte

FOIRE AUX QUESTIONS - 58G783 Graphite

Comment monter l'agitateur sur le mélangeur Graphite 58G783 ?

Débranchez l'appareil. Vissez la tige d'agitateur (6) dans le mandrin (1), puis vissez l'agitateur (7) sur la tige. Utilisez l'agitateur adapté au produit à mélanger : refoulement pour solutions non denses, remontée pour solutions denses.

Comment mettre en marche et arrêter le mélangeur ?

Enfoncez le bouton de verrouillage (3) pour déverrouiller, puis appuyez sur l'interrupteur (2) pour démarrer. Pour arrêter, relâchez l'interrupteur.

Comment régler la vitesse de rotation ?

Tournez le sélecteur rotatif (5) situé sur le boîtier. La plage de réglage va de 1 (vitesse minimale) à 5 (vitesse maximale).

Quelles précautions de sécurité dois-je prendre ?

Utilisez toujours les poignées supplémentaires, tenez l'outil par les surfaces isolées, ne touchez pas les pièces en rotation, débranchez avant tout réglage, et portez des équipements de protection (lunettes, protection auditive, masque).

Puis-je mélanger des solvants ou substances inflammables ?

Non, le mélangeur ne doit pas être utilisé en atmosphère explosive ni pour mélanger des diluants ou substances dont le point d'éclair est inférieur à 210°C. Risque d'incendie ou d'explosion.

Comment entretenir le mélangeur ?

Nettoyez après chaque usage avec un chiffon sec ou de l'air comprimé. N'utilisez ni eau ni solvants. Vérifiez régulièrement les balais de charbon : remplacez-les s'ils mesurent moins de 5 mm.

Comment remplacer les balais de charbon ?

Débranchez l'appareil. Dévissez les couvercles de balais (4), retirez les balais usés, nettoyez la poussière avec de l'air comprimé, insérez les neufs et revissez les couvercles. Faites tourner à vide 1-2 minutes. Confiez ce remplacement à un professionnel qualifié si nécessaire.

Que faire en cas de blocage de l'outil ?

Arrêtez immédiatement le mélangeur en relâchant l'interrupteur. Soyez prêt à réagir au couple de réaction. Ne tentez pas de débloquer l'outil en force ; débranchez et vérifiez la cause.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (balais de charbon, agitateurs) doivent être des pièces d'origine. Adressez-vous au service après-vente agréé du constructeur pour toute réparation.

Comment recycler le mélangeur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte sélective pour le recyclage des déchets d'équipements électriques et électroniques (DEEE).

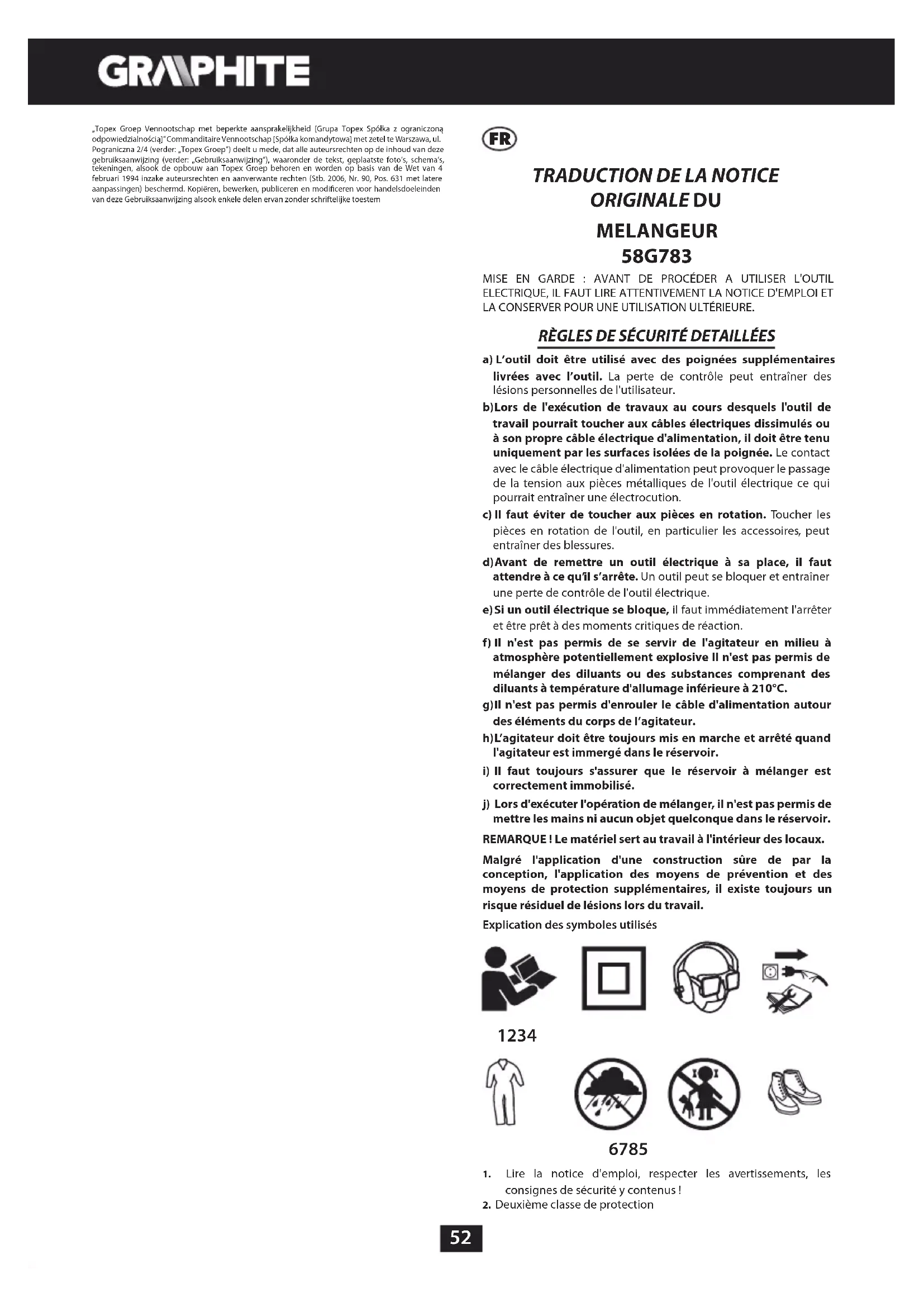

MODE D'EMPLOI 58G783 Graphite

a) L'outil doit être utilisé avec des poignées supplémentaires livrées avec l'outil. La perte de contrôle peut entraîner des lésions personnelles de l'utilisateur.
b) Lors de l'exécution de travaux au cours desquels l'outil de travail pourrait toucher aux câbles électriques dissimulés ou à son propre câble électrique d'alimentation, il doit être tenu uniquement par les surfaces isolées de la poignée. Le contact avec le câble électrique d'alimentation peut provoquer le passage de la tension aux pièces métalliques de l'outil électrique ce qui pourrait entraîner une électrocution.
c) Il faut éviter de toucher aux pièces en rotation. Toucher les pièces en rotation de l'outil, en particulier les accessoires, peut entraîner des blessures.
d) Avant de remettre un outil électrique à sa place, il faut attendre à ce qu'il s'arrête. Un outil peut se bloquer et entraîner une perte de contrôle de l'outil électrique.
e) Si un outil électrique se bloque, il faut immédiatement l'arrêter et être prêt à des moments critiques de réaction.
f) Il n'est pas permis de se servir de l'agitateur en milieu à atmosphère potentiellement explosive Il n'est pas permis de mélanger des diluants ou des substances comprenant des diluants à température d'allumage inférieure à 210°C.
g) Il n'est pas permis d'enrouler le câble d'alimentation autour des éléments du corps de l'agitateur.
h)L'agitateur doit être toujours mis en marche et arrêté quand l'agitateur est immergé dans le réservoir.
i) Il faut toujours s'assurer que le réservoir à mélanger est correctement immobilisé.
j) Lors d'exécuter l'opération de mélanger, il n'est pas permis de mettre les mains ni aucun objet quelconque dans le réservoir.

REMARQUE ! Le matériel sert au travail à l'intérieur des locaux.

Malgré l'application d'une construction sûre de par la conception, l'application des moyens de prévention et des moyens de protection supplémentaires, il existe toujours un risque résiduel de lésions lors du travail.

Explication des symboles utilisés

1234

6785

1. Lire la notice d'emploi, respecter les avertissements, les consignes de sécurité y contenus !

2. Deuxième classe de protection

3. Utiliser les équipements de protection individuelle (lunettes de protection, protecteurs d'ouïe, masques anti-poussières).

4. Débranchez l'appareil avant la réparation.

5. Portez des vêtements de protection.
6. Protégez le mélangeur contre l'humidité.
7. Ne pas laisser à la portée des enfants.
8. Portez des chaussures de protection.

COMPOSITION ET UTILISATION

Le mélangeur est un outil électrique destiné au travail continu, exécuté aussi bien dans la construction que dans d'autres professions. La possibilité d'utiliser différents outils pour mélanger, adaptés à différentes substances mélangées, permet de mélanger le ciment, le plâtre, les revêtements de plancher, les enduits fins, les peintures, les mortiers, les enduits autonivellants et différents produits chimiques. La quantité de produit mélangé en une seule fois dépend de sa composition et du type d'outil de travail utilisé.

Il n'est pas permis d'utiliser des outils électriques d'une manière non conforme à leur destination.

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous se réfère aux éléments de l'appareil présentés aux pages graphiques de la présente notice.

1. Mandrin de mélangeur
2. Interrupteur
3. Bouton de verrouillage d'interrupteur
4. Couvercle de balai à charbon
5. Sélecteur rotatif de réglage de la vitesse de rotation
6. Tige de mélangeur
7. Agitateur

* Des différences entre la figure et le produit peuvent se présenter.

DESCRIPTION DES SYMBOLES GRAPHIQUES UTILISÉS

ATTENTION

AVERTISSEMENT

MONTAGE/RÉGLAGES

INFORMATION

ÉQUIPEMENT ET ACCESSOIRES

1. Tige d'agitateur - 1 pièce
2. Agitateur - 2 pièces
3. Clé à fourche - 2 pièces

PRÉPARATION AU TRAVAIL

MONTAGE D'AGITATEUR

Déconnecter le mélangeur de la source d'alimentation.

Le mélangeur est équipé en 2 agitateurs à destinations différentes :

de refoulement - destinés aux solutions non denses, telles : peintures, enduits plâtres, peintures structurées ;

de remontée - destinés aux solutions non denses, telles : mortiers de maçonnerie, bétons, colles, contenant sable, gravier, argile expansée.

En fonction de la solution utilisée, un agitateur approprié doit être utilisé.

• Visser la tige d'agitateur (6) dans le mandrin de mélangeur (1) (fig. A).
• Visser l'agitateur (7) dans la tige (6).

TRAVAIL / REGLAGE

MISE EN MARCHE / MISE EN ARRET

La tension du secteur doit correspondre à la valeur de la tension citée sur la plaque signalétique du mélangeur.

Le mélangeur est équipé en touche de verrouillage d'interrupteur (3), protégeant contre un démarrage accidentel.

Mise en marche :

- Enfoncer la touche de verrouillage d'interrupteur (3) (fig. B).

- Appuyer sur le bouton d'interrupteur (2).

Mise en arrêt :

- Libérer la pression sur le bouton d'interrupteur (2).

REGLAGE DE VITESSE DE ROTATION

Sur le boîtier du mélangeur, il y a un sélecteur rotatif de réglage de la vitesse de rotation (5) (fig. C). L'étendue de réglage de vitesses s'élève de 1 à 5.

CONDUITE DE MELANGEUR

• S'assurer que la tension du réseau s'élève à 230 V CA.
• Connecter l'outil électrique au secteur d'alimentation.
• Lors de travail, il faut toujours tenir l'agitateur d'une manière sûre (avec les deux mains).
• Le régulateur électronique permet un démarrage et une fin du travail lents et sans éclaboussures.
• La rotation du sélecteur rotatif de réglage de vitesse (5) permet d'augmenter ou diminuer la vitesse de rotation du mandrin.

MANIPULATION ET ENTRETIEN

Avant toute opération d'installation, de réglage, de réparation ou de manipulation, il faut retirer la fiche du câble de la prise du secteur.

ENTRETIEN ET CONSERVATION

• Il est recommandé de nettoyer le matériel après chaque utilisation.
• Pour son nettoyage, ni l'eau ni d'autres liquides ne peuvent être utilisés.
• Ne jamais utiliser de produits de nettoyage ni de solvants pour ne pas abimer les pièces qui sont fabriquées en matières plastiques.
• Le matériel doit être essuyé avec un chiffon propre ou purgé à l'air comprimé à basse pression.
• Il faut nettoyer systématiquement les trous de ventilation pour éviter une surchauffe du moteur.
• En cas de présence d'étincellement excessif sur le collecteur, confier la vérification de l'état des balais de charbon du moteur à une personne habilitée.
• Le mélangeur doit être toujours conservé en endroit sec, hors de portée des enfants.

Les balais charbon du moteur usés (inférieurs à 5 mm), grillés ou fissurés doivent être immédiatement remplacés. Le remplacement de balais charbon nécessite l'échange des deux balais charbon à la fois.

• Desserrer les couvercles de balais charbon (4) (fig. E)
• Sortir les balais charbon usés.
• Éliminer une éventuelle poussière de charbon avec de l'air comprimé.
• Insérer les balais charbon neufs. Les balais charbon doivent entrer librement dans les porte-balais (fig. F).
• Monter les couvercles de balais charbon (4).

Après avoir terminé le remplacement de balais charbon, il faut mettre en marche le mélangeur à vide et attendre 1-2 minutes jusqu'à ce que les balais s'adaptent au collecteur de moteur. L'opération de remplacement de balais charbons ne doit être confiée qu'à un professionnel qualifié et des pièces d'origine doivent être utilisées à cet effet.

Toutes les pannes doivent être réparées par le service après-vente agréé du constructeur.

PARAMÈTRES TECHNIQUES

DONNÉES SIGNALÉTIQUES

Mélangeur 58G783
Paramètre Valeur
Tension d'alimentation 230 V AC
Fréquence d'alimentation 50 Hz
Puissance d'alimentation. 1250 W
Plage de vitesse de rotation sans charge 400-800 min	-1
Filetage du mandrin M14
Classe de protection II
Masse 5,6 kg
Année de fabrication 2019
58G783 signifie à la fois le type et la désignation de la machine.

DONNEES CONCERNANT LE BRUIT ET LES VIBRATIONS

Niveau de pression acoustique Lp	_A = 93 dB(A) K = 3 dB(A)
Niveau de puissance acoustique Lw	_A = 104 dB(A) K = 3 dB(A)
Valeur d'accélération a	_h = 2,95 m/s^2 K = 1,5 m/s^2

Informations relatives bruit séjour et à la vibration

Le niveau de bruit émis par le dispositif est décrit par : le niveau de pression l'incertitude de mesurage). Les vibrations émises par le dispositif sont décrites par la valeur d'accélération de vibrations ah (où K signifie l'incertitude de mesurage).

Le niveau de pression acoustique Lp_A , le niveau de pression acoustique Lp_A émis, le niveau de puissance acoustique Lw_A , ainsi que la valeur d'accélération de vibrations a_h , cités dans la présente notice, ont été mesurés conformément à la norme EN 60745. Le niveau de vibrations a_h cité peut être utilisé à la comparaison de dispositifs et à une estimation initiale d'exposition aux vibrations.

Le niveau de vibrations cité est représentatif uniquement des applications de base du dispositif. Lorsque le dispositif est utilisé à d'autres types d'application ou en conjugaison avec d'autres outils de travail, le niveau de vibrations peut subir des variations. Un niveau plus élevé de vibrations peut être dû à un entretien très rare ou insuffisant de l'outil. Les causes citées ci-avant peuvent provoquer l'augmentation de l'exposition aux vibrations pendant toute la période du travail.

Pour évaluer avec précision l'exposition aux vibrations, il faut tenir compte des périodes où le dispositif est arrêté et où il est en marche, mais il n'est pas utilisé pour travailler. Après une évaluation de tous les facteurs intervenants, l'exposition totale aux vibrations peut s'avérer être inférieure.

En vue de protéger l'utilisateur contre les effets de vibrations, d'autres mesures de sécurité supplémentaires doivent être mises en place telles que : entretien cyclique du dispositif et d'autres outils de travail, maintien d'une température adaptée et une organisation du travail appropriée.

PROTECTION DE L'ENVIRONNEMENT

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances nocives pour l'environnement. Le matériel non recyclé constitue une menace potentielle pour l'environnement et la santé humaine.

* Sujet à changement sans préavis.
