58G783 - Mieszalnik farby Graphite - Bezpłatna instrukcja obsługi

Rodzaj produktu	Elektryczny mieszalnik farb
Marka	Graphite
Model	58G783
Zasilanie	230 V AC, 50 Hz
Moc	1250 W
Zakres prędkości biegu jałowego	400 - 800 min⁻¹
Gwint uchwytu	M14
Klasa ochronności	II (podwójna izolacja)
Waga	5,6 kg
Dostarczone mieszadła	Mieszadło wyporowe (roztwory niegęste) i mieszadło wznoszące (roztwory gęste)
Dołączone akcesoria	Pręt mieszadła (1), mieszadła (2), klucze widełkowe (2)
Przeznaczenie	Mieszanie cementu, gipsu, farb, zapraw, tynków, chemikaliów
Bezpieczeństwo	Dodatkowy uchwyt, blokada przełącznika, zatrzymanie w przypadku zablokowania
Konserwacja	Czyścić po użyciu bez wody i rozpuszczalników; wymieniać zużyte szczotki węglowe (<5 mm)
Poziom hałasu	Ciśnienie akustyczne LpA = 93 dB(A), moc LwA = 104 dB(A)
Drgania	Wartość przyspieszenia ah = 2,95 m/s²
Ochrona środowiska	Nie wyrzucać z odpadami domowymi; recykling w punkcie zbiórki

Często zadawane pytania - 58G783 Graphite

Jak zamontować mieszadło w mieszalniku Graphite 58G783?

Odłącz urządzenie. Wkręć pręt mieszadła (6) w uchwyt (1), a następnie wkręć mieszadło (7) na pręt. Użyj mieszadła odpowiedniego do mieszanego produktu: wyporowego do roztworów niegęstych, wznoszącego do roztworów gęstych.

Jak włączyć i wyłączyć mieszalnik?

Naciśnij przycisk blokady (3), aby odblokować, a następnie naciśnij przełącznik (2), aby uruchomić. Aby zatrzymać, zwolnij przełącznik.

Jak ustawić prędkość obrotową?

Obróć pokrętło wyboru (5) znajdujące się na obudowie. Zakres regulacji wynosi od 1 (prędkość minimalna) do 5 (prędkość maksymalna).

Jakie środki ostrożności powinienem podjąć?

Zawsze używaj dodatkowych uchwytów, trzymaj narzędzie za izolowane powierzchnie, nie dotykaj obracających się części, odłączaj przed regulacją i noś środki ochrony (okulary, ochrona słuchu, maska).

Czy mogę mieszać rozpuszczalniki lub substancje łatwopalne?

Nie, mieszalnika nie wolno używać w atmosferze wybuchowej ani do mieszania rozcieńczalników lub substancji o temperaturze zapłonu poniżej 210°C. Ryzyko pożaru lub wybuchu.

Jak konserwować mieszalnik?

Czyść po każdym użyciu suchą ściereczką lub sprężonym powietrzem. Nie używaj ani wody, ani rozpuszczalników. Regularnie sprawdzaj szczotki węglowe: wymieniaj, jeśli mają mniej niż 5 mm.

Jak wymienić szczotki węglowe?

Odłącz urządzenie. Odkręć pokrywy szczotek (4), wyjmij zużyte szczotki, oczyść kurz sprężonym powietrzem, włóż nowe i przykręć pokrywy. Uruchom na biegu jałowym na 1-2 minuty. W razie potrzeby zleć wymianę wykwalifikowanemu specjaliście.

Co zrobić w przypadku zablokowania narzędzia?

Natychmiast zatrzymaj mieszalnik, zwalniając przełącznik. Bądź gotowy na reakcję na moment obrotowy. Nie próbuj odblokowywać narzędzia siłą; odłącz i sprawdź przyczynę.

Gdzie mogę znaleźć części zamienne?

Części zamienne (szczotki węglowe, mieszadła) muszą być oryginalne. W przypadku napraw skontaktuj się z autoryzowanym serwisem producenta.

Jak zutylizować mieszalnik po zakończeniu okresu użytkowania?

Nie wyrzucaj urządzenia wraz z odpadami domowymi. Oddaj je do punktu selektywnej zbiórki w celu recyklingu odpadów sprzętu elektrycznego i elektronicznego (WEEE).

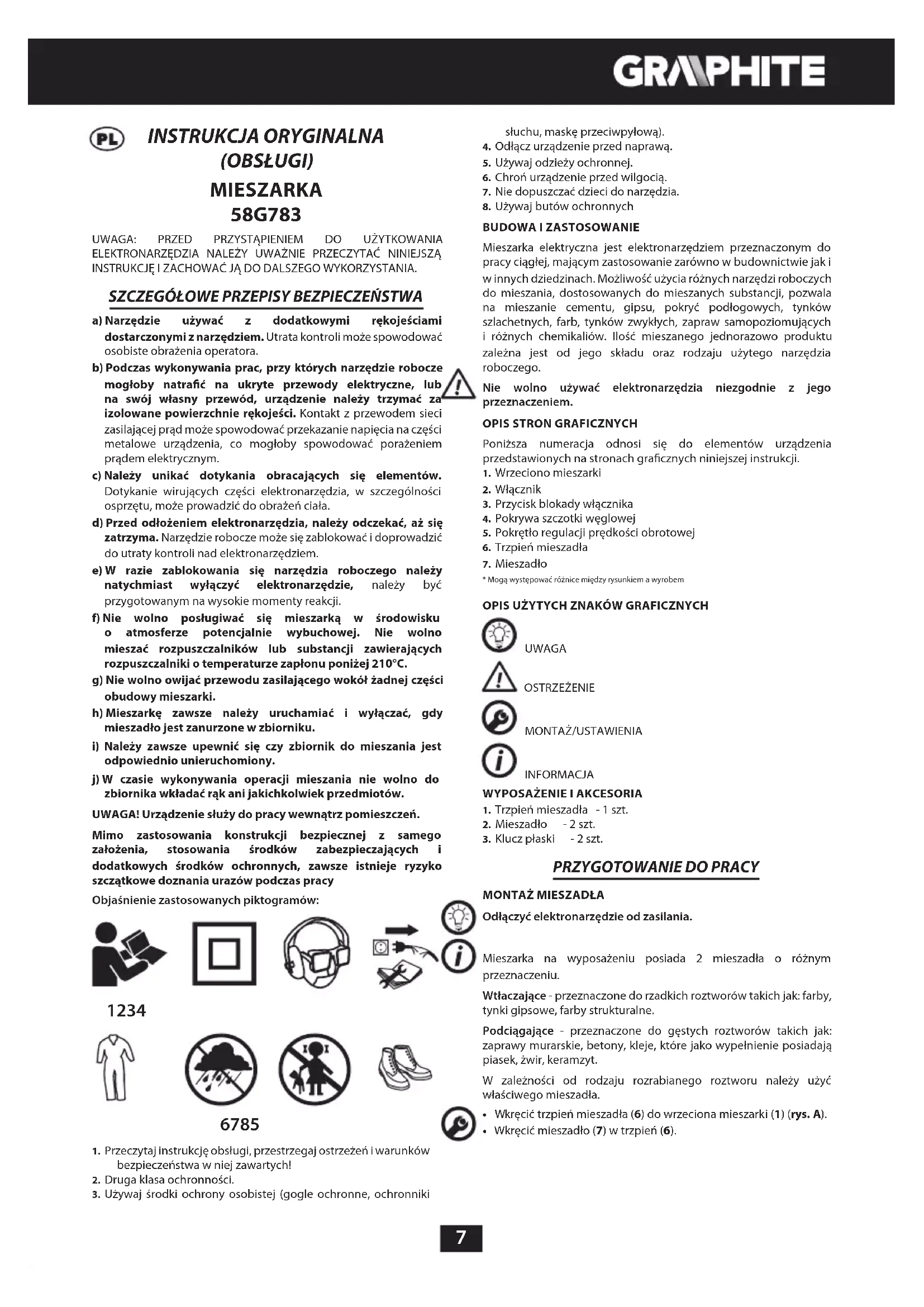

INSTRUKCJA OBSŁUGI 58G783 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

a) Narzędzie używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia operatora.
b) Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, lub na swój własny przewód, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej prąd może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażeniem prądem elektrycznym.
c) Należy unikać dotykania obracających się elementów. Dotykanie wirujących części elektronarzędzia, w szczególności osprzętu, może prowadzić do obrażeń ciała.
d) Przed odłożeniem elektronarzędzia, należy odczekać, aż się zatrzyma. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
e) W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie, należy być przygotowanym na wysokie momenty reakcji.
f) Nie wolno posługiwać się mieszarką w środowisku o atmosferze potencjalnie wybuchowej. Nie wolno mieszać rozpuszczalników lub substancji zawierających rozpuszczalniki o temperaturze zapłonu poniżej 210°C.
g) Nie wolno owijać przewodu zasilającego wokół żadnej części obudowy mieszarki.
h) Mieszarkę zawsze należy uruchamiać i wyłącać, gdy mieszadło jest zanurzone w zbiorniku.
i) Należy zawsze upewnić się czy zbiornik do mieszania jest odpowiednio unieruchomiony.
j) W czasie wykonywania operacji mieszania nie wolno do zbiornika wkładać rąk ani jakichkolwiek przedmiotów.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy

Objaśnienie zastosowanych piktogramów:

1234

6785

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Druga klasa ochronności.
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu, maskę przeciwpyłową).

1. Odłącz urządzenie przed naprawą.
2. Używaj odzieży ochronnej.
3. Chron urządzenie przed wilgocią.
4. Nie dopuszczać dzieci do narzędzia.
5. Używaj butów ochronnych

BUDOWA I ZASTOSOWANIE

Mieszarka elektryczna jest elektronarzędziem przeznaczonym do pracy ciągłej, mającym zastosowanie zarówno w budownictwie jak i w innych dziedzinach. Możliwość użycia różnych narzędzi roboczych do mieszania, dostosowanych do mieszanych substancji, pozwala na mieszanie cementu, gipsu, pokryć podłogowych, tynków szlachetnych, farb, tynków zwykłych, zapraw samopoziomujących i różnych chemikaliów. Ilość mieszanego jednorazowo produktu zależna jest od jego składu oraz rodzaju użytego narzędzia roboczego.

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Wrzeciono mieszarki
2. Włącznik
3. Przycisk blokady włącznika
4. Pokrywa szczotki węglowej
5. Pokrętło regulacji prędkości obrotowej
6. Trzpień mieszadła
7. Mieszadło
   * Mogą występować różnice między rysunkiem a wyrobem

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Trzpień mieszadła - 1 szt.
2. Mieszadło - 2 szt.
3. Klucz płaski - 2 szt.

PRZYGOTOWANIE DO PRACY

MONTAŻ MIESZADŁA

Odłączyć elektronarzędzie od zasilania.

Mieszarka na wyposażeniu posiada 2 mieszadła o różnym przeznaczeniu.

Wtłaczające - przeznaczone do rzadkich roztworów takich jak: farby, tynki gipsowe, farby strukturalne.

Podciągające - przeznaczone do gęstych roztworów takich jak: zaprawy murarskie, betony, kleje, które jako wypełnienie posiadają piasek, żwir, keramzyt.

W zależności od rodzaju rozrabianego roztworu należy użyć właściwego mieszadła.

• Wkręcić trzpień mieszadła (6) do wrzeciona mieszarki (1) (rys. A).
• Wkręcić mieszadło (7) w trzpień (6).

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej mieszarki.

Mieszarka jest wyposażona w przycisk blokady włącznika (3), zabezpieczający przed przypadkowym uruchomieniem.

Włączanie

- Wcisnąć przycisk blokady włącznika (3) (rys. B).

- Wcisnąć przycisk włącznika (2).

Wyłączanie

- Zwolnić nacisk na przycisk włącznika (2).

REGULACJA PRĘDKOŚCI OBROTOWEJ

Na rękojeści mieszarki znajduje się pokrętło regulacji prędkości obrotowej (5) (rys. C). Zakres regulacji prędkości od 1 do 5.

OBSŁUGA MIESZARKI

• Upewnić się, czy napięcie sieci wynosi 230 V AC.
• Włączyć elektronarzędzie do sieci zasilającej.
• W czasie pracy należy zawsze trzymać mieszarkę w sposób pewny (obiema rękami).
• Regulator elektroniczny pozwala na wolny, bez rozpryskowy start mieszania i jego zakończenie.
• Poprzez obracanie pokrętła regulacji prędkości obrotowej (5) można zwiększać lub zmniejszać prędkość obrotową wrzeciona.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Nie używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.
• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.

• Odkręcić pokrywy szczotek węglowych (4) (rys. E).
• Wyjąć zużyte szczotki węglowe.
• Usunąć ewentualny pył węglowy, za pomocą spreżonego powietrza.
• Włożyć nowe szczotki węglowe. Szczotki węglowe powinny swobodnie wsunąć się do szczotkotrzymaczy (rys. F).
• Zamontować pokrywy szczotek węglowych (4).

Po wykonaniu wymiany szczotek węglowych należy uruchomić urządzenie bez obciążenia i odczekać 1-2 min, aż szczotki węglowe dopasują się do komutatora silnika. Czynność wymiany szczotek węglowych zaleca się powierzać wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Mieszarka 58G783
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 1250 W
Zakres prędkości obrotowej bez obciążenia 400-800 min	-1
Gwint wrzeciona M14
Klasa ochronności II
Masa 5,6 kg
Rok produkcji 2019
58G783 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego Lp	_A = 93 dB(A) K = 3 dB(A)
Poziom mocy akustycznej Lw	_A = 104 dB(A) K = 3 dB(A)
Wartość przyśpieszeń	a_h = 2,95 m/s^2 K = 1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp A , poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a _h zostały zmierzone zgodnie z EN 60745-1:2009+A11:2010. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy urządzenie jest wyłączone lub kiedy jest włączone, ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli serzasadwa produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje niebojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografi, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o grupy autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopłowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjlnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrazonej na płísmie, jest surowo zabronione i może spowowaćć połągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

i Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. [phone]

Ul. Pograniczna 2/4 fax. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE/Machinery Directive 2006/42/EC/2006/42/EK Gépek/Smernica Európskeho Parlamentu a Rady 2006/42/ES/	Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE/EMC Directive 2014/30/EU/2014/30/EU Elektromágneses összeférhetőség/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/
Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE/RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU/A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányelv/Smernica RoHS 2011/65/EÚ zmenená a doplnená 2015/863/EÚ/

oraz spełnia wymagania norm:

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
