S236-22X - Système d'alarme HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur pour volet roulant radio
Marque	Hager
Modèle	S236-22X
Catégorie	Composant de système d'alarme
Dimensions (L x H x P)	138 x 26 x 30 mm (émetteur)
Poids (avec pile)	70 g (sans le capteur)
Alimentation	Pack lithium BatLi28, 3,6 V
Autonomie	5 ans en usage courant
Liaisons radio	TwinBáhd : 433,050-434,790 MHz (10 mW max, duty cycle 10 %) et 868-870 MHz (25 mW max, duty cycle 0,1 %)
Fonctions principales	Détection d'ouverture de volet roulant (environ 5 cm), transmission radio à la centrale, autotest à la mise sous tension
Entretien	Vérification de l'alimentation via bouton test ; changement du bloc lithium (type BatLi28) après 5 ans ou défaut
Sécurité	Autoprotection anti-ouverture et anti-arrachement ; conformité RE-D 2014/53/EU
Pièces détachées	Pack pile lithium BatLi28 (identique au modèle d'origine)
Indices de protection (émetteur)	IP 31 / IK 04
Température de fonctionnement	-10 °C à +55 °C
Nombre de voyants	1 (rouge)
Touche test	Apprentissage, test alimentation et détection
Informations générales	Notice d'utilisation gratuite en PDF ; support technique en ligne sur www.hager.fr

FOIRE AUX QUESTIONS - S236-22X HAGER

Comment installer le détecteur S236-22X ?

L'installation comprend la fixation du capteur dans le caisson du volet roulant et de l'émetteur à l'intérieur de l'habitation. Respectez une distance d'au moins 2 m entre deux détecteurs. Pour un support métallique, intercalez une cale en bois ou plastique de 20 mm. Consultez le paragraphe 4 de la notice pour le câblage détaillé.

Comment réaliser l'apprentissage du détecteur avec la centrale ?

Mettez la centrale en mode installation (composez le code installateur). Éloignez-vous d'au moins 2 mètres de la centrale, puis suivez la série d'apprentissage décrite au paragraphe 3. La centrale confirme par un bip ; en cas d'erreur, 3 bips courts signalent une manipulation incorrecte.

Comment tester le détecteur après installation ?

Appuyez sur la touche test : le détecteur passe en mode test pendant 90 secondes. La centrale annonce 'test détecteur X'. Montez et descendez le volet roulant : le voyant rouge s'allume à chaque déplacement de 4 à 8 cm. En fin de test, le fonctionnement normal reprend.

Que faire si le voyant test ne s'allume plus ?

Cela indique une batterie défectueuse. Remplacez le bloc lithium (type BatLi28, 3,6 V) en suivant la procédure du paragraphe 6.2 : mettez la centrale en mode installation, ouvrez le boîtier, déclipsez l'ancien bloc, attendez 2 minutes, puis insérez le nouveau. Le paramétrage est conservé.

Ce détecteur est-il compatible avec toutes les centrales Hager ?

Non, il ne peut être associé qu'à une centrale radio ou mixte. Il est interdit de le raccorder directement sur une entrée filaire d'une centrale mixte ou filaire. Vérifiez la compatibilité dans la documentation de votre centrale.

Quelle est la portée radio du détecteur ?

Le détecteur utilise les bandes TwinBáhd : 433-434 MHz (10 mW, duty cycle 10%) et 868-870 MHz (25 mW, duty cycle 0,1%). La portée typique est d'environ 100 m en champ libre, mais peut être réduite par les obstacles. Respectez une distance minimale de 2 m entre produits radio.

Comment changer la pile du détecteur ?

Mettez la centrale en mode installation. Ouvrez le boîtier du détecteur (dévissez la vis, déclipsez le capot). Déclipsez l'ancien bloc lithium en appuyant sur la languette de déverrouillage. Attendez 2 minutes, puis insérez le nouveau pack BatLi28 en respectant le sens indiqué par la flèche. Replacez le capot et revissez.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation en appuyant sur le bouton test. Si le voyant ne s'allume pas, remplacez la pile. Si le problème persiste, effectuez un test de liaison radio (voir notice de la centrale). Pour toute assistance, contactez le support technique Hager au www.hager.fr/support-technique.

Le détecteur fonctionne-t-il avec des volets roulants métalliques ?

Oui, mais pour une fixation sur support métallique, intercalez une cale isolante (bois ou plastique) de 20 mm d'épaisseur entre le socle et le bâti pour éviter les interférences radio. Le capteur doit être placé à l'intérieur du caisson, loin des glissières.

Comment réinitialiser le détecteur aux paramètres d'usine ?

La notice ne mentionne pas de réinitialisation spécifique. Le paramétrage est conservé lors du changement de pile. Pour une réinitialisation complète, retirez la pile, attendez 2 minutes, remettez-la, puis refaites l'apprentissage avec la centrale.

MODE D'EMPLOI S236-22X HAGER

FB guide d'installation - p. 2

Déteur pour volet roulant sépio radio

1. Présentation 2
2. Preparation 3
   2.1 Ouverture 3
   2.2 Alimentation 3
3. Apprentissage 4
4. Installation 5

4.1 Choix de
l'emplacement. 5
4.2 Câblage et fixation
du détecteur
pour volet roulant 5

1. Test de fonctionnement 7
2. Maintenance.. 8

6.1 Signalisation du défaut
d'alimentation. 8
6.2 Changement
de l'alimentation. 8

1. Caracteristiques 9

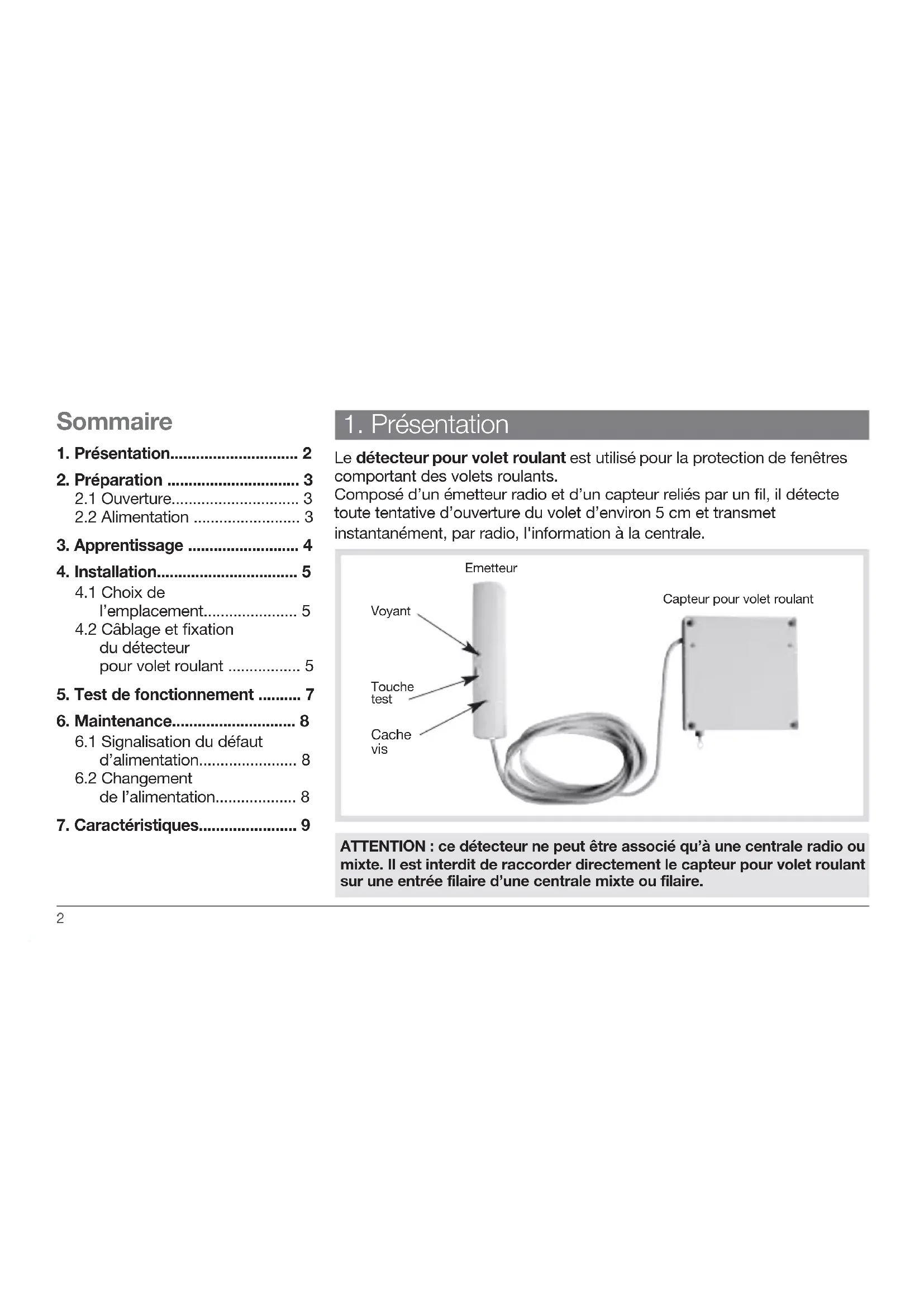

1. Présentation

Le détector pour volet roulant est utilisé pour la protection de fenêtes comportant des volets roulants.

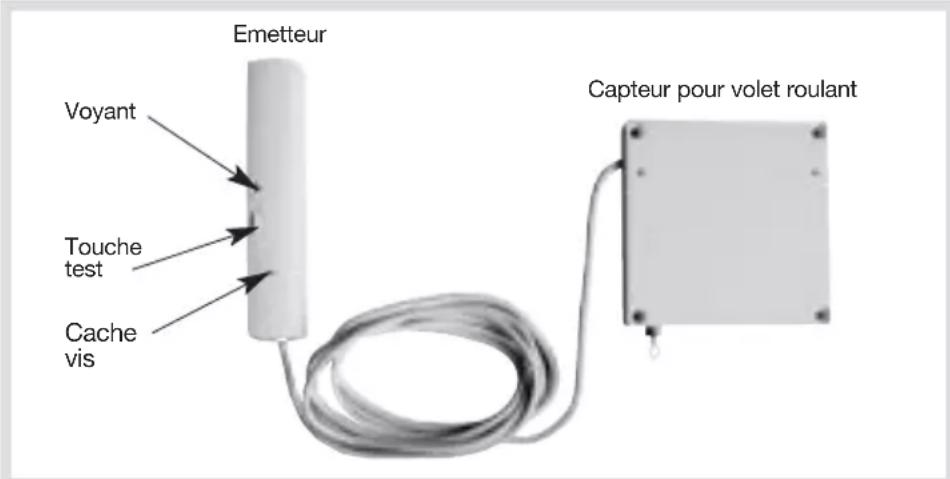

Composé d'un émetteur radio et d'un capteur reliés par un fil, il détecte toute tentative d'ouverture du volet d'environ 5 cm et transmet instantanément, par radio, l'information à la centrale.

ATTENTION: ce détecteur ne peut être associé qu'à une centrale radio ou mixte. Il est interdit de raccorder directement le capteur pour volet roulant sur une entrée filaire d'une centrale mixte ou filaire.

2. Préparation

Recommendations

Tout accès aux composants internes peut endommager le produit par déchar ges d'électricité electro - statique.

Lors d'une intervention sur le produit prendre les précautions suivantes :

• éviter tout contact, direct ou par l'intermédiaire d'un outil métallique, avec les composants électroniques ou les parties métalliques des borniers de connexion,
• utiliser des outils non magnétiques,
• avant d'acceder aux composants internes, toucher une surface métallique non peinte telle qu'une canalisation d'eau ou un matériel électrique relié à la terre,
• limiter au maximum les déplacements entre deux accès aux composants internes. Sinon repeter l'opération ci-dessus avant chaque nouvelle intervention sur le produit.

2.1 Ouverture 2.2 Alimentation

1. Dévisser la vis à l'aide d'un tournevis cruciforme.

1. Déclipser le capot du socle.

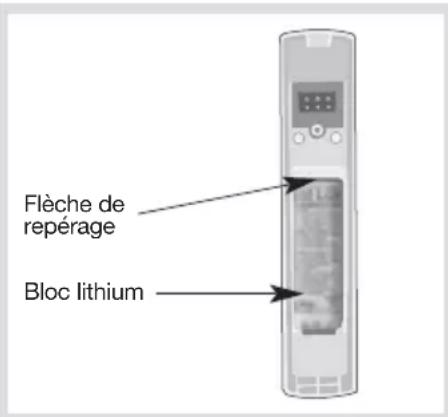

La connexion du bloc lithium s'effectue par clipsage (cf. schema ci-dessous). Une flèche de repérage sur le bloc lithium indique le sens de branchement.

ATTENTION: à la mise sous tension, le détecteur effectue un autotest: le voyant s'allume brièvement.

3. Apprentissage

ATTENTION : lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximé de la centrale, au contraire nous vous conseillons de vous éloigner à au moins 2 mètres de la centrale.

L'apprentissage permet d'établier la reconnaissance du détecteur par la centrale. Pour effectuer l'opération d'apprentissage du détecteur, la centrale doit être en mode installation, dans le cas contraire, demander à l'utilisateur de composer :

puis composer:

code installateur

Réaliser la série d'apprentissage décrite ci-dessous :

• Selon le type de centrale

ATTENTION : la centrale signale une erreur de manipulation par 3 bips courts ; dans ce cas, reprendre la série d'apprentissage à son début.

4. Installation

4.1 Choix de l'emplacement

ATTENTION: respecter une distance d'au moins 2 m entre chaque produit, excepte entre 2 déteceurs.

Ce détector est conçu pour les volets roulant :

• traditionnels (caisson à l'intérieur de l'habitation (A))
• de renovation (caisson à l'extérieur de l'habitation (B)).

Le détecteur doit être place :

• émetteur à l'intérieur de l'habitation et capteur à l'in terreur du caisson du volet,
• capteur au centre du caisson (afin d'eviter que le cordon se coince dans la glissiere du volet roulant),
• avec le cylindre de sortie en laiton du cordon le plus pres possible de l'ouverture du caisson (afin d'éviter tout cisaillement),
• avec l'extrémité du cordon fixée

sur la lame finale ou l'avant dernière lame du volet.

Le détector ne doit pas etre place:

• émetteur à l'extérieur de l'habitation,
• émetteur à l'intérieur d'un caisson métallique,
• avec le cordon passant dans l'une des glissières du volet roulant (risque de sectionnement du cordon).

A

B

ATTENTION : dans le cas d'une fixation sur support métallique, insérer une cale de bois ou de plastique de 20 mm d'épaisseur entre le socle et le bati métallique.

4.2 Câblage et fixation du détecteur pour volet roulant

Fixation du capteur pour volet roulant

Le capteur se fixe en 4 points (C) au caisson du volet roulant.

1. Relever le volet roulant complètement.
2. Ouvrir le caisson du volet roulant.

1. Positionner le capteur à l'intérieur du caisson, le plus éloigné possible des glissières du volet roulant. Le cylindre de sortie du cordon doit être le plus proche possible de l'ouverture du caisson.

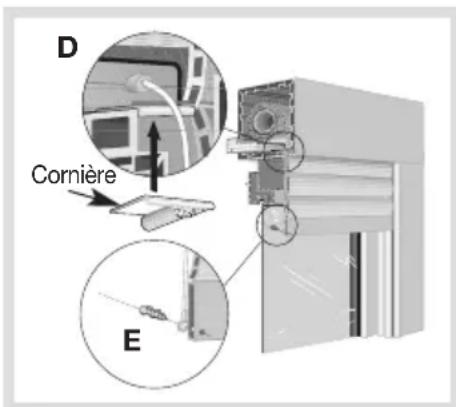

2. Coller la cornière fournie sur le caisson du volet roulant comme indiqué (D) (evite l'usure du cordon par frottement sur l'arete du caisson).
3. Vérifier si le mouvement du volet roulant n'est pas géné par le capteur.
4. Abaisser le volet roulant en laissant 20 à 30 cm d'ouverture.
5. Fixer le capteur en utilisant les 4 points de fixation à l'aide de vis autoforeuses.
6. Faire passer l'extrémité du cordon à travers l'ouverture du caisson et fixer l'eellet du cordon sur la lame finale ou l'avant-dernière lame du volet roulant à l'aide d'une vis autoforeuse (E).

1. Usiner une gorge sur le caisson du volet pour passer le cable de liaison avant la fermeture du caisson.
2. Raccorder le capteur pour volets roulant au détecteur (F) et fermer le caisson.

Fixation du détecteur pour volet roulant

1. Fixer le socle avec 2 vis adaptées au support (à l'extérieur du caisson afin de facilitier les opérations de maintenance).
2. Clipser, puis visser le détecteur sur son socle. Positionner le cache de la vis (livre sur la grappe du porte-aimant) sur le capot.

5. Test de fonctionnement

Le détector volet roulant possede un mode "test" permettant de tester :

• l'alimentation: l'éclairage du voyant pendant l'appui sur la touche test confirme l'état correct de l'alimentation,
• la détction : chaque sollicitation du capteur pour volet roulant est signalée par l'éclairage duvoyant,
• la liaison radio : cf. § Vérification des liaisons radio décrit dans la notice de la centrale.

ATTENTION : la centrale doit etre en mode installation pour réaliser cette verification.

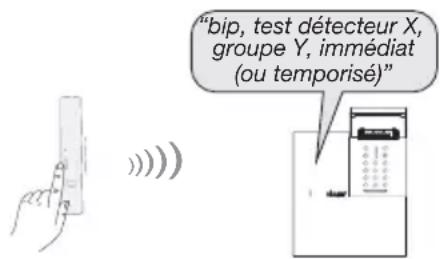

Pour tester le détecteur :

1. Appuyer sur la touche test, le détecteur passe en mode test pour 90s environ. Au-delà de cette période, le détecteur revient automatiquement en fonctionnement normal. La centrale enonce vocalement: "Bip, test détecteur X, groupe Y, (immediat ou temporisé)".

1. Monter et descendre le volet. Le voyant rouge s'éclaire à chaque déplacement de 4 à 8 cm minimum du volet roulant. La centrale énonce vocalement: "Bip, intrusion détecteur X". Àpres la période de test, le détecteur se mettra en fonctionnement normal, le voyant ne s'éclairera plus lors d'un mouvement du volet.
2. Faire un essai reel du détector avec le système d'alarme (cf. Guide d'installation Hager, chapitre "Essai reel du système").

6. Maintenance

6.1 Signalisation du defaulted alimentation

La centrale signale le défaut d'alimentation du détecteur. Pour vérifier si l'alimentation du détecteur est défectueuse, appuyer sur le bouton test du détecteur.

Si levoyant test ne s'éclaire plus,le bloc lithium est à remplacer.

ATTENTION: le paramétrage du détecteur est sauvégarde lors du changement de l'alimentation.

6.2 Changement de l'alimentation

Pour changer l'alimentation :

1.mettre la centrale en mode installation,
2. demander à l'utilisateur de composer :

puis composer :

1. Ouvrir le boitier du détecteur (cf. § Ouver ture).
2. Déclipser le bloc lithium.
3. Attendre 2 min avant de remplacer le bloc lithium usage.
4. Repasser la centrale en mode utilisation, pour cela composer :

code installateur

ATTENTION: la déconnexion du bloc lithium s'effectue en appuyant sur la languette de déverrouillage.

Il est impératif de remplacer le bloc lithium fourni par un pack pile lithium du même type

(BatLi 28,3,6 V).Déposer le bloc lithium usage

Dans les lieux prevus pour le recyclage.

7. Caracteristiques

Spécifications techniques	Décteur pour volet roulant sepio radio
Détection	capteur d'ouverture de volet roulant
Environnement	intérieur
Alimentation	pack lithium BatLi28, 3,6 V
Autonomie	5 ans en usage courant
Liaisons radio	TwinBáhd • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10% • 868 - 870 MHz, 25 mW max, Duty cycle : 0,1 %
Touche test	apprentissage, test de l'alimentation et de la détction
Voyant	1
Température de fonctionnement	- 10°C à + 55°C
Autoprotection	• ouverture • arrachement
Indices de protection mécanique (émetteur seulement)	IP 31 / IK 04
Dimensions L x H x P	138 x 26 x 30 mm
Poids (avec pile)	70 g sans le capteur

Sommario

Traitement des apparils electriques et electroniques en fin de vie (Applicable dans les pays de

l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé

sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les dechets mena

gers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Par la presente, Hager Security SAS déclare que les équipements radioélectriques, références S231-22X et S236-22X sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet: www.hager.com

Document non contractuel, soumis à modifications sans préavis.

Des videotos d'aide à l'installation et un support technique en ligne sont disponibles sur:

www.hager.fr/support-technique
