Type de produit	Récepteur radio (prise gigogne)
Marque	Hager
Modèle	RTC270F
Dimensions (L x H x P)	54 x 98 x 77 mm
Alimentation	230 V ~ 50/60 Hz (+10% / -15%)
Fréquence radio	868,3 MHz
Puissance d'émission maximale	25 mW
Indice de protection	IP30
Température de fonctionnement	0 °C à +35 °C (16 A max) ou 0 °C à +45 °C (10 A max)
Température de stockage	-20 °C à +70 °C
Catégorie du récepteur	2 / Rapport cyclique d'émission 1 %
Types de charges compatibles	Lampes incandescentes (2300 W), halogènes 230 V (2300 W), halogènes TBT via transformateur ferromagnétique (1600 W) ou électronique (1200 W), tubes fluorescents (28 x 36 W max 120 µF), LED 230 V (100 W), fluo compact/LED (100 W)
Fonction répéteur	Oui, activable par appui long (>2 s) sur le bouton R lors de la mise sous tension
Commande manuelle	Oui, via le bouton poussoir T
Retour usine	Oui, par maintien du bouton R (>10 s) jusqu'au clignotement de la LED cfg
Configuration	Sans outil, via boutons sur le produit (assigner une entrée émetteur et lier au récepteur)
Installation	Réservée à un installateur électricien qualifié
Garantie	Conditions sur www.hager.com
Élimination	Ne pas jeter avec les ordures ménagères, recycler selon la réglementation DEEE

FOIRE AUX QUESTIONS - RTC270F HAGER

Comment configurer la prise RTC270F avec un émetteur ?

La configuration se fait sans outil : appuyez sur le bouton R de la prise, puis sur le bouton de l'émetteur souhaité dans un délai de 2 minutes. La LED cfg clignote pour confirmer l'appairage. Consultez le manuel de configuration fourni pour les détails.

Comment activer la fonction répéteur ?

Maintenez enfoncé le bouton R pendant plus de 2 secondes lors de la mise sous tension du produit. Un flash lumineux de la LED cfg à la mise sous tension indique que la fonction répéteur est active.

Que faire après une coupure de courant ?

Après une coupure secteur, la prise revient toujours à l'état Off. Vous devez la réactiver manuellement via le bouton T ou via une commande radio.

Puis-je installer la prise RTC270F moi-même ?

Non, l'installation est réservée à un installateur électricien qualifié, conformément aux normes en vigueur dans le pays. Toute intervention sur les zones internes au-delà de ce qui est décrit annule la garantie.

Quels types de lampes puis-je connecter ?

La prise accepte les lampes incandescentes (2300 W max), halogènes 230 V (2300 W), halogènes TBT via transformateur ferromagnétique (1600 W) ou électronique (1200 W), tubes fluorescents (28 x 36 W max 120 µF), LED 230 V (100 W) et fluo compact/LED (100 W).

Comment réinitialiser la prise aux paramètres d'usine ?

Appuyez et maintenez le bouton R enfoncé jusqu'à ce que la LED cfg clignote (plus de 10 secondes), puis relâchez. La LED s'éteint pour confirmer l'effacement de la configuration.

La LED fct ne s'allume pas, que faire ?

Vérifiez que la prise est bien alimentée (230 V). Si le problème persiste, effectuez un retour usine (maintenir R >10 s). Si la LED ne s'allume toujours pas, contactez le service après-vente Hager.

Quelle est la portée radio de la RTC270F ?

La portée typique en intérieur est de 30 à 50 mètres, mais elle peut être étendue en activant la fonction répéteur sur d'autres produits quicklink. Les obstacles (murs, métaux) réduisent la portée.

Puis-je utiliser la prise avec un variateur ?

Non, la RTC270F est un récepteur tout ou rien (On/Off). Elle ne supporte pas la variation d'intensité. Utilisez-la uniquement avec des charges commutables.

Comment nettoyer la prise ?

Débranchez la prise avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs ou de solvants. Ne laissez pas pénétrer l'eau à l'intérieur.

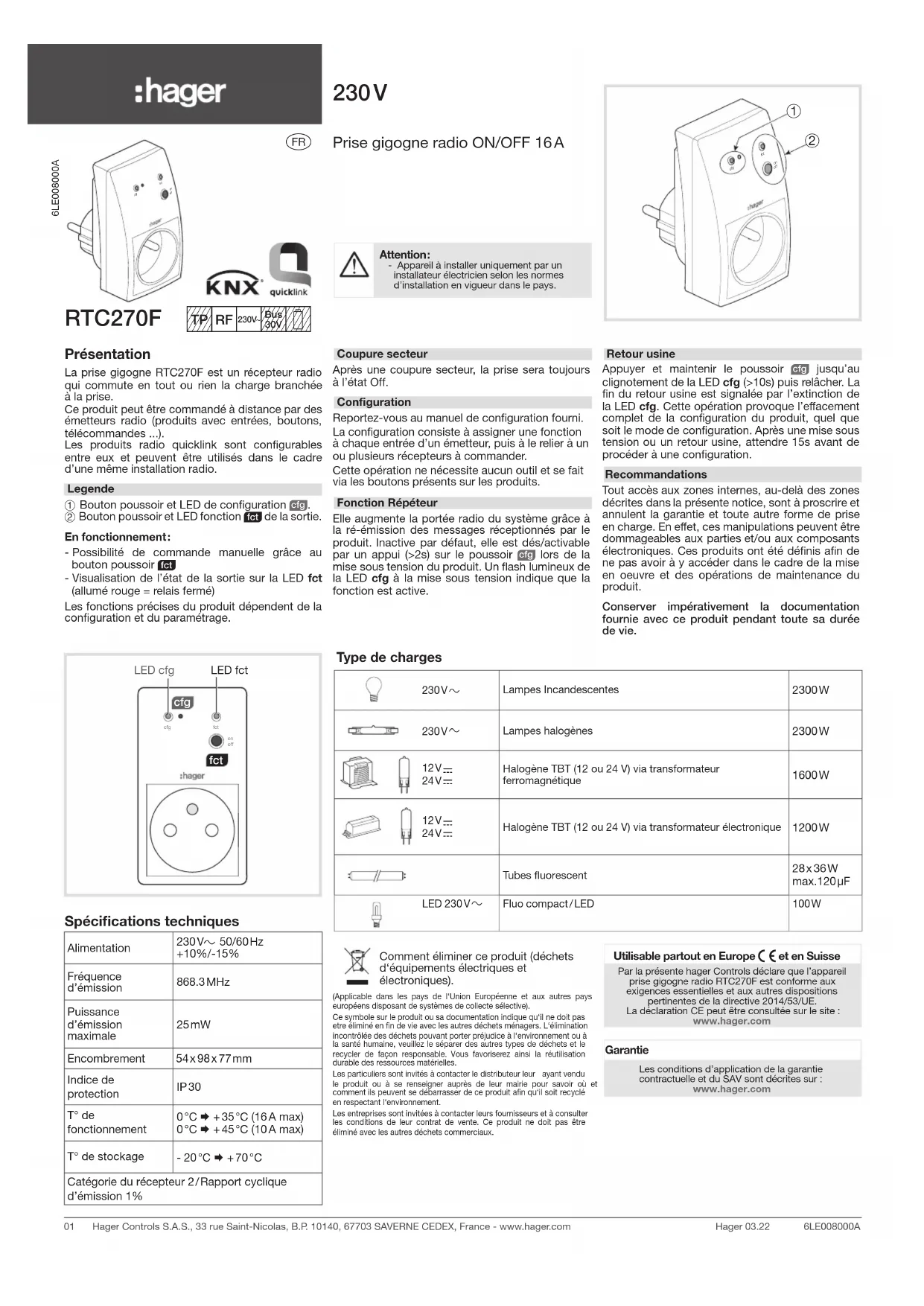

MODE D'EMPLOI RTC270F HAGER

- Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.

shaker ① ②

Présentation

La prise gigogne RTC270F est un récepteur radio qui commute en tout ou rien la charge branchée à la prise.

Ce produit peut être commandé à distance par des émetteurs radio (produits avec entrées, boutons, télécommandes ...).

Les produits radio quicklink sont configurables entre eux et peuvent être utilisés dans le cadre d'une même installation radio.

Legende

① Bouton poussoir et LED de configuration R.
② Bouton poussoir et LED fonction T de la sortie.

En fonctionnement:

- Possibilité de commande manuelle grâce au bouton poussoir T

- Visualisation de l'état de la sortie sur la LED fct (allumé rouge = relais fermé)

Les fonctions précises du produit dépendent de la configuration et du paramétrage.

Coupure secteur

Après une coupure secteur, la prise sera toujours à l'état Off.

Con guration

Reportez-vous au manuel de configuration fourni. La configuration consiste à assigner une fonction à chaque entrée d'un émetteur, puis à le relier à un ou plusieurs récepteurs à commander.

Cette opération ne nécessite aucun outil et se fait via les boutons présents sur les produits.

Fonction Répéteur

Elle augmente la portée radio du système grâce à la ré-émission des messages réceptionnés par le produit. Inactive par défaut, elle est dés/activable par un appui (>2s) sur le poussoir R lors de la mise sous tension du produit. Un flash lumineux de la LED cfg à la mise sous tension indique que la fonction est active.

Retour usine

Appuyer et maintenir le poussoir R jusqu'au clignotement de la LED cfg (>10s) puis relâcher. La fin du retour usine est signalée par l'extinction de la LED cfg. Cette opération provoque l'effacement complet de la configuration du produit, quel que soit le mode de configuration. Après une mise sous tension ou un retour usine, attendre 15s avant de procéder à une configuration.

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la présente notice, sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en oeuvre et des opérations de maintenance du produit.

Conserver impérativement la documentation fournie avec ce produit pendant toute sa durée de vie.

LED cfg cfg cfg fct on off fct :hager

Spécifications techniques

Alimentation	230Vv 50/60Hz+10%/-15%
Fréquenced'émission	868.3MHz
Puissance d'émission maximale	25mW
Encombrement	54x98x77mm
Indice de protection	IP30
T° defonctionnement	0°C ➔ +35°C (16A max)0°C ➔ +45°C (10A max)
T° de stockage	-20°C ➔ +70°C
Catégorie du récepteur 2/Rapport cyclique d'émission 1%

Type de charges

	230V _v	Lampes Incandescentes	2300W
	230V _v	Lampes halogènes	2300W
	12 V_s 24 V_s	Halogène TBT (12 ou 24 V) via transformateur ferromagnétique	1600W
	nwe	Halogène TBT (12 ou 24 V) via transformateur électronique	1200W
		Tubes fluorescent	28 x 36 Wmax.120μF
	LED 230V _v	Fluo compact/LED	100W

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe M et en Suisse

Par la présente hager Controls déclare que l'appareil prise gigogne radio RTC270F est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE. La déclaration CE peut être consultée sur le site : www.hager.com

Garantie

Les conditions d'application de la garantie contractuelle et du SAV sont décrites sur : www.hager.com
