MODE D'EMPLOI S262-22F HAGER
guide d'installation
Détecteur d'ouverture

Traitement des appareils électriques et électroniques en fin de vie
(Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.
Sommaire
-
Présentation...... 2
-
Préparation...... 3
2.1. Ouverture.... 3
2.2. Alimentation.... 3
-
Apprentissage...... 4
-
Fixation 5
4.1. Choix de l'emplacement.... 5
4.2. Fixation du détecteur et du porte-aimant ...... 6
-
Test de fonctionnement...... 8
-
Maintenance 9
6.1. Signalisation de défaut d'alimentation ..... 9
6.2. Changement
de l'alimentation .... 9
- Caractéristiques...... 10
1. Présentation
Le détecteur d'ouverture est utilisé pour la protection d'issue. Il est équipé d'un contact magnétique intégré ILS (interrupteur à lame souple).


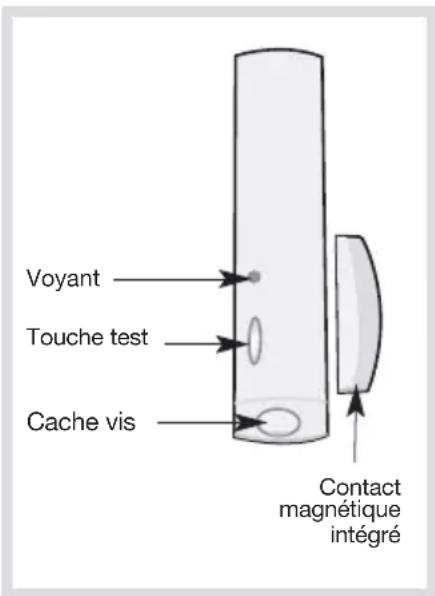

Voyant Touche test Cache vis Contact magnétique intégré2. Préparation
Recommendations
Tout accès aux composants internes peut endommager le produit par décharges d'électricité électrostatique. Lors d'une intervention sur le produit prendre les précautions suivantes :
- éviter tout contact, direct ou par l'intermédiaire d'un outil métallique, avec les composants électroniques ou les parties métalliques des borniers de connexion,
- utiliser des outils non magnétiques,
- avant d'accéder aux composants internes, toucher une surface métallique non peinte telle qu'une canalisation d'eau ou un matériel électrique relié à la terre,
- limiter au maximum les déplacements entre deux accès aux composants internes. Sinon répéter l'opération ci-dessus avant chaque nouvelle intervention sur le produit.
2.1. Ouverture 2.2. Alimentation
- Dévisser la vis à l'aide d'un tournevis cruciforme.

- Déclipser le capot du socle.

La connexion du bloc lithium s'effectue par clipsage (cf. schéma ci-dessous). Une flèche de repérage sur le bloc lithium indique le sens de branchement.


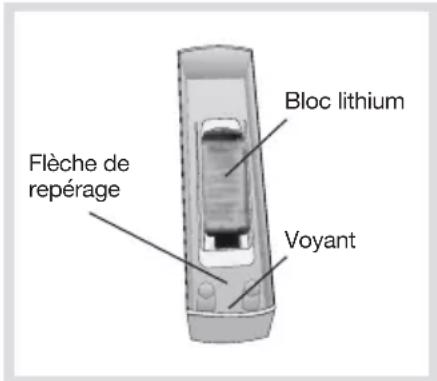

Flèche de repérage Bloc lithium VoyantA la mise sous tension, le détecteur effectue un autotest : le voyant s'allume brièvement.
3. Apprentissage
Lors de l'apprentis sage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 m de la centrale).
L'apprentissage permet d'établir la reconnaissance du détecteur par la centrale. Pour effectuer l'opération d'apprentissage des détecteurs d'ouverture, la centrale doit être en mode installation, dans le cas contraire, demander à l'utilisateur de composer :

puis composer :

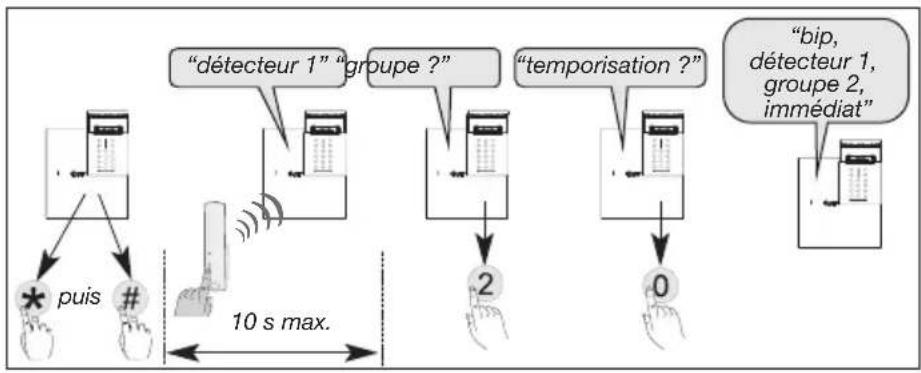

Réaliser la séquence d'apprentissage décrite ci-dessous :
* Selon le type de centrale.
ATTENTION : la centrale signale une erreur de manipulation par 3 bips courts ; dans ce cas, reprendre la séquence d'apprentissage à son début.
Exemple : apprentissage du 1er détecteur affecté au Gr. 2 et à déclenchement immédiat.
4. Fixation
4.1. Choix de l'emplacement
ATTENTION : respecter une distance d'au moins 2 mètres entre chaque produit, excepté entre deux détecteurs.
Le détecteur d'ouverture doit être placé :
- à l'intérieur,
- de préférence fixé sur le dormant de l'issue à protéger à au moins 1 m du sol,
- éloigné de toute source de parasites (compteur électrique, masse métallique...),
- sur une surface plane.
ATTENTION : dans le cas d'une fixation sur support métallique, insérer une cale de bois ou de plastique de 20 mm d'épaisseur entre le socle et le bâti métallique.
4.2. Fixation du détecteur et du porte-aimant
Fixer le socle au mur avec 2 vis adaptées au support. Lorsque l'issue est fermée, le porte-aimant doit être positionné en face du contact d'ouverture incorporé à moins de 5 mm de celui-ci.
- Aligner l'encoche verticale sur le porte-aimant avec la flèche située sur le socle du détecteur.
ATTENTION : l'alignement latéral et l'ajustement en hauteur sont impératifs pour un fonctionnement correct du détecteur.
- Ajuster la hauteur du porte-aimant selon les schémas ci-dessous.
- Clipser, puis visser le détecteur sur son socle. Positionner le cache de la vis (livré sur la grappe du porte-aimant) sur le capot.


Récapitulatif des distances d'ouverture et de fermeture entre le détecteur multicontact et l'aimant à partir desquelles le contact incorporé analyse le changement d'état de l'issue.
| Mouvement | Distance d'ouverture et fermeture du contact incorporé | ||||||
| Etat du contact | Support bois Support fer doux | ||||||
| Ecartement | ![]() | ![]() | |||||
| ouverture | 23 mm | 22 mm | |||||
| fermeture | 11 mm | 11 mm | |||||
| Glissement vertical | ![]() | ![]() | ![]() | ![]() | |||
| ouverture | 34 mm | 24 mm | 24 mm | 19 mm | |||
| fermeture | 20 mm | 9 mm | 15 mm | 8 mm | |||
| Glissement horizontal | ![]() | ![]() | ![]() | ![]() | |||
| ouverture | 15 mm | 12 mm | 15 mm | 12 mm | |||
| fermeture | 9 mm | 7 mm | 8 mm | 6 mm | |||
5. Test de fonctionnement
Le détecteur d'ouverture possède un mode "test" permettant de tester :
- l'alimentation : l'éclairage du voyant pendant l'appui sur la touche test confirme l'état correct de l'alimentation,
- la détection : chaque sollicitation du contact est signalée par l'éclairage du voyant,
- la liaison radio : cf. § Vérification des liaisons radio décrit dans la notice de la centrale.
ATTENTION : la centrale doit être en mode installation pour réaliser cette vérification.
Pour tester le détecteur :
- appuyer sur la touche test, le détecteur passe en mode test pour 90s environ. Au-delà de cette période, le détecteur revient automatiquement en fonctionnement normal,

Conformément aux nouvelles exigences fonctionnelles de la norme produit EN50131-2-6, en configuration usine, le voyant du détecteur est inhibé en mode test. Pour modifier ce paramètre, composer :

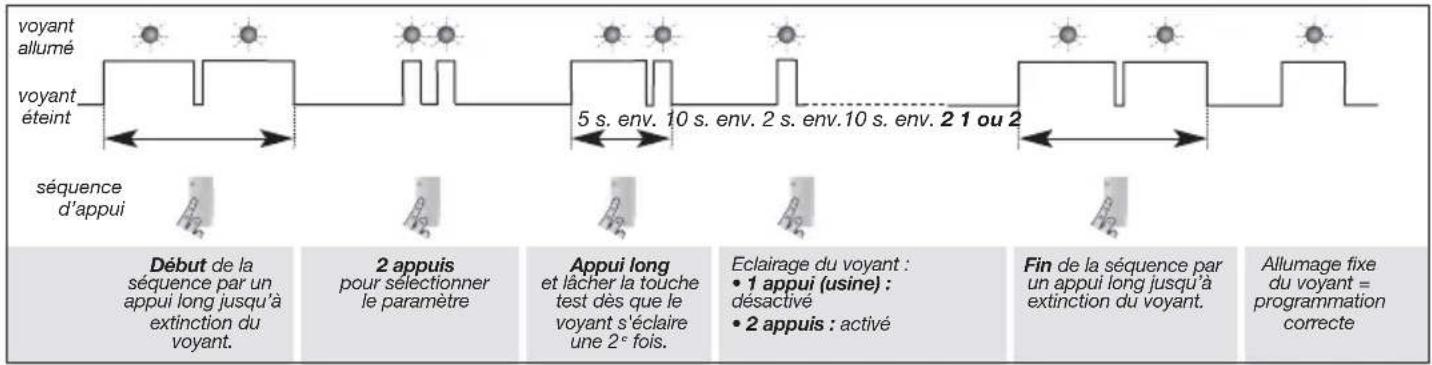

- vérifier la détection d'ouverture et fermeture des issues protégées :
issue ouverte : le voyant test s'allume
issue fermée : le voyant test s'éteint


Un appui d'une durée supérieure à 1 s provoque l'émission d'un message de "Test"
qui est signalé par la centrale si celle-ci est en mode essai ou installation.
6.1. Signalisation de défaut d'alimentation
La centrale signale le défaut d'alimentation du détecteur d'ouverture.
Pour vérifier si l'alimentation du détecteur est défectueuse, appuyer sur le bouton test du détecteur.
Si le voyant test ne s'éclaire plus, le bloc lithium est à remplacer.

6.2. Changement de l'alimentation
Pour changer l'alimentation :
- Mettre la centrale en mode installation, demander à l'utilisateur de composer :
- Ouvrir le boîtier du détecteur (cf. § Ouverture).
- Déclipser le bloc lithium.
-
Attendre 2 min avant de remplacer le bloc lithium usagé.
-
Repasser la centrale en mode utilisation.
- Composer :

code installateur
ATTENTION : le paramétrage du détecteur est sauvegardé lors du changement de l'alimentation.
Il est impératif de remplacer le bloc lithium fourni par un bloc lithium du même type (BatLi 31, 3 V). Déposer le bloc lithium usage dans les lieux prévus pour le recyclage.

- Caractéristiques
| Spécifications techniques | Détecteur d'ouverture |
| Contact magnétique intégré | 1 |
| Environnement | intérieur |
| Alimentation | bloc lithium 3 V (BatLi 31) type C seuil bas 2,5 V |
| Autonomie | 5 ans en usage courant |
| Liaisons radio | TwinBanid433.050 MHz - 434.790 MHz, 10 mW max, Duty cycle : 10 %868 MHz - 870 MHz, 25 mW max, Duty cycle : 0,1 % |
| Touche test | apprentissage, test de la détection et de l'alimentation |
| Voyant | 1 |
| Température de fonctionnement | - 10°C à + 55°C |
| Autoprotection | • ouverture• arrachement |
| Indices de protection mécanique | IP 31 / IK 04 |
| Dimensions L x I x H | 108 x 26 x 30 mm |
| Poids (avec pile) | 60 g |
| Grade de sécurité | grade II suivant la norme EN 50131-2-6 |
| Classe d'environnement | classe II suivant la norme EN 50130-5 |
| Taux moyen d'humidité | 5 % à 75 % sans condensation 25°C |
| Courant moyen | 5,5 μA |
DÉTECTEURS D'OUVERTURE À CONTACT
Normes : EN 50131-2-6
RTC 50131-2-6
EN 50131-6
NF EN 50130-4 et 5
NF EN 60950
MATERIELS DE SECURITE ELECTRONIQUES DETECTION D'INTRUSION

NF&A2P 2 Boucliers - Suivant référentiel de certification NF324-H58
MARQUE COMMERCIALE :
REFERENCES PRODUITS :
N° DE CERTIFICATION :
CNPP Cert.
Route de la Chappelle Réanville
BP 2265
F-27950 Saint-Marcel
www.cnpp.com
Hager
S261-22F / S262-22F
2121300008
AFNOR Certification
11 rue Francis de Pressensé
F-93571 La Plaine Saint Denis
Cedex
http://www.marque-nf.com
Par la présente, Hager Security SAS déclare que l'équipement radioélectrique, références S261-22F et S262-22F sont conformes aux exigences de la directive RE-D 2014/53/EU. Le texte complet de la Déclaration de UE Conformité est disponible à l'adresse internet : www.hager.com.
Document non contractuel, soumis à modifications sans préavis.

Des vidéos d'aide à l'installation et un support technique en ligne sont disponibles sur : www.hager.fr/support-technique


Pour obtenir des conseils
lors de l'installation ou avant
tout retour de matériel,
contactez l'assistance technique :
Une équipe de techniciens qualifiés vous indiquera la procédure à suivre.
www.hager.fr
:hager
Hager SAS
132 Boulevard d'Europe
BP 78
