Tipo di prodotto	Rilevatore per tapparella radio
Marca	Hager
Modello	S236-22X
Categoria	Componente del sistema di allarme
Dimensioni (L x A x P)	138 x 26 x 30 mm (trasmettitore)
Peso (con pila)	70 g (senza sensore)
Alimentazione	Pacco litio BatLi28, 3,6 V
Autonomia	5 anni in uso normale
Collegamenti radio	TwinBáhd: 433,050-434,790 MHz (10 mW max, duty cycle 10%) e 868-870 MHz (25 mW max, duty cycle 0,1%)
Funzioni principali	Rilevamento apertura tapparella (circa 5 cm), trasmissione radio alla centrale, autotest all'accensione
Manutenzione	Verifica dell'alimentazione tramite pulsante test; sostituzione del blocco litio (tipo BatLi28) dopo 5 anni o in caso di guasto
Sicurezza	Autoprotezione anti-apertura e anti-strappo; conformità RE-D 2014/53/UE
Ricambi	Pacco pila litio BatLi28 (identico al modello originale)
Grado di protezione (trasmettitore)	IP 31 / IK 04
Temperatura di funzionamento	Da -10 °C a +55 °C
Numero di spie	1 (rosso)
Tasto test	Apprendimento, test alimentazione e rilevamento
Informazioni generali	Manuale d'uso gratuito in PDF; supporto tecnico online su www.hager.fr

Domande frequenti - S236-22X HAGER

Come installare il rilevatore S236-22X?

L'installazione comprende il fissaggio del sensore nel cassonetto della tapparella e del trasmettitore all'interno dell'abitazione. Rispettare una distanza di almeno 2 m tra due rilevatori. Per un supporto metallico, interporre uno spessore in legno o plastica di 20 mm. Consultare il paragrafo 4 del manuale per il cablaggio dettagliato.

Come effettuare l'apprendimento del rilevatore con la centrale?

Mettere la centrale in modalità installazione (comporre il codice installatore). Allontanarsi di almeno 2 metri dalla centrale, quindi seguire la sequenza di apprendimento descritta al paragrafo 3. La centrale conferma con un bip; in caso di errore, 3 bip brevi segnalano una manipolazione errata.

Come testare il rilevatore dopo l'installazione?

Premere il tasto test: il rilevatore entra in modalità test per 90 secondi. La centrale annuncia 'test rilevatore X'. Alzare e abbassare la tapparella: la spia rossa si accende ad ogni movimento di 4-8 cm. Al termine del test, il funzionamento normale riprende.

Cosa fare se la spia test non si accende più?

Ciò indica una batteria difettosa. Sostituire il blocco litio (tipo BatLi28, 3,6 V) seguendo la procedura del paragrafo 6.2: mettere la centrale in modalità installazione, aprire l'involucro, sganciare il vecchio blocco, attendere 2 minuti, quindi inserire quello nuovo. La parametrizzazione viene conservata.

Questo rilevatore è compatibile con tutte le centrali Hager?

No, può essere associato solo a una centrale radio o mista. È vietato collegarlo direttamente a un ingresso cablato di una centrale mista o cablata. Verificare la compatibilità nella documentazione della propria centrale.

Qual è la portata radio del rilevatore?

Il rilevatore utilizza le bande TwinBáhd: 433-434 MHz (10 mW, duty cycle 10%) e 868-870 MHz (25 mW, duty cycle 0,1%). La portata tipica è di circa 100 m in campo libero, ma può essere ridotta dagli ostacoli. Rispettare una distanza minima di 2 m tra prodotti radio.

Come cambiare la pila del rilevatore?

Mettere la centrale in modalità installazione. Aprire l'involucro del rilevatore (svitare la vite, sganciare il coperchio). Sganciare il vecchio blocco litio premendo la linguetta di sblocco. Attendere 2 minuti, quindi inserire il nuovo pacchetto BatLi28 rispettando la direzione indicata dalla freccia. Richiudere il coperchio e riavvitare.

Cosa fare in caso di malfunzionamento?

Verificare prima l'alimentazione premendo il pulsante test. Se la spia non si accende, sostituire la pila. Se il problema persiste, effettuare un test del collegamento radio (vedere il manuale della centrale). Per assistenza, contattare il supporto tecnico Hager su www.hager.fr/supporto-tecnico.

Il rilevatore funziona con tapparelle metalliche?

Sì, ma per il fissaggio su supporto metallico, interporre uno spessore isolante (legno o plastica) di 20 mm tra la base e il telaio per evitare interferenze radio. Il sensore deve essere posizionato all'interno del cassonetto, lontano dalle guide.

Come ripristinare il rilevatore ai parametri di fabbrica?

Il manuale non menziona un ripristino specifico. La parametrizzazione viene conservata durante il cambio pila. Per un ripristino completo, rimuovere la pila, attendere 2 minuti, reinserirla, quindi ripetere l'apprendimento con la centrale.

MANUALE UTENTE S236-22X HAGER

IT manuale di installmente - p. 10

Rivelatore per awolgibili

1. Presentazione 10
   2.Preparazione. 11

2.1 Apertura. 11
2.2 Alimentazione 11

1. Apprendimento 12
2. Fissaggio 13

4.1 Scelta del luogo d'installazione 13
4.2 Cablaggio e fissaggio del rivelatore per avvolgibili 13

1. Test di funzionamento 15
   6.Manutenzione. 16

6.1 Segnalazione di anomalie 16
6.2 Cambio della batteria.... 16

7.Caratteristica. 17

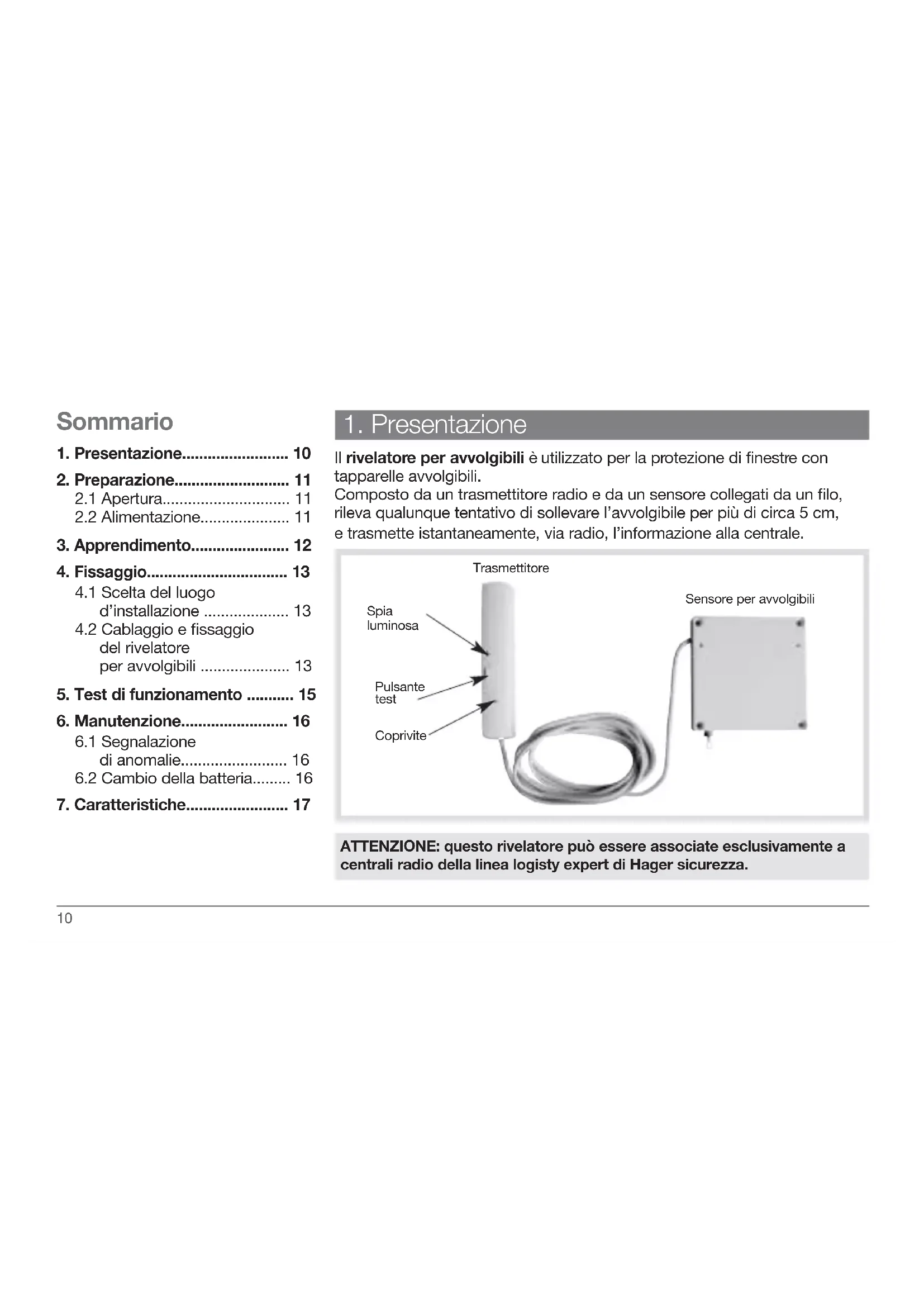

1. Presentazione

Il rivelatore per avvolgibili è utilizzato per la protezione di finestre con tapparelle avvolgibili.

Composto da un trasmettitore radio e da un sensore collegati da un filo, rileva qualunque tentativo di sollevare l'avolgibile per più di circa 5 cm, e trasmette istantaneamente, via radio, l'informazione alla centrale.

ATTENZIONE: quello rivelatore più essere associate esclusivamente a centrali radio della linea logisty expert di Hager sicurezza.

2. Preparazione

Raccomandazioni

Una scarica elettrostatica proveniente dalle dita o da altre conduttori elettrostaticamente carichi cui po danneggiare i componenti elettronici del rivelatore.

Prima di maneggiare il rivelatore, prendete le seguenti precauzioni:

• toccate una superficie metallica (tubature dell'acqua, termosifoni o materiale elettrico collegato a terra),
• evitate di toccare i componenti elettronici,
• tenete a portata di mano il materiale necessario all'operazione,
• utilizzato utensili non magnetizzati,
• ricordate di toccare sempre una superficie metallica prima di riprendere il lavoro après una sospensione temporanea.

2.1 Apertura 2.2 Alimentazione

1. Solvate il copri-vite.

2. Togliete la vite dal lato anteriore.

Agganciate la batteria nella posizione prevista (v. figura segunte). Una freccia sulla batteria indica il verso di collegamento.

Puntali di contatto della morsettiera per contatti esterni
Freccia indicante il verso
Batteria al Litio

ATTENZIONE: al momento dell'alimen ta zione, il rivelatore effettua un autotest: la spia luminosa si illumina brevamente.

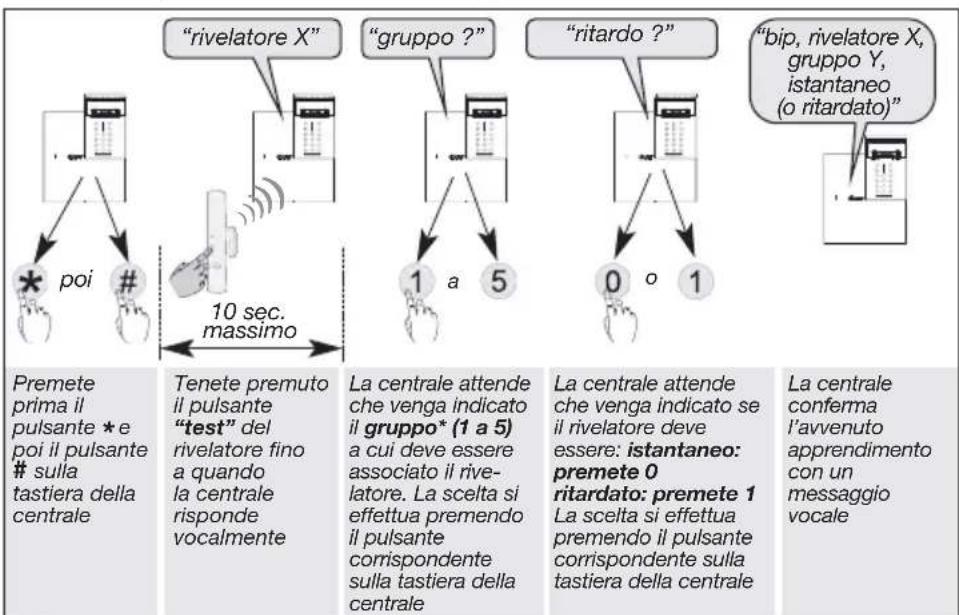

3. Apprendimento

ATTENZIONE: al momento dell'apprendimento, è inutile posizionare il rivelatore vicino alla centrale; al contrario, è raccomandabile allontanarlo un po' (posizionate il rivelatore ad almeno 2 metri alla centrale).

L'apprendimento permette alla centrale delsystemadi memorizzare il rivelatore per avvolgibili.Per poter effettuare l'operzazione di apprendimento, la centrale deve trovarsi in modo instal lazione (segnalato da 2 lampeggiamenti della spia rossa della centralegni 10 sec.);se si trova in modo uso,per passare al modo installmente, digitate:

seguito da:

codice installatore

Effettuate la procedura descritta di seguito:

* Secondo il tipo di centrale

ATTENZIONE: La centrale segnala un erreiro nella procedura emettendo 3 bip brevi; in quello caso, ripetete la programmazione dall'inizio.

4. Fissaggio

4.1 Scelta del luogo d'installazione

ATTENZIONE: mantenete una distanza di almeno due metri tra agli prodotto, tranne che tra due rivelatori.

Questo rivelatore è studiato sua per tapparelle tradizzionali (con il cassetto all'interno dei locali (A), che per tapparelle con il cassetto posizionato all'esterno dei locali (B).

Installate il rivelatore:

• con il trasmettitore all'interno del cassonetto d'alloggiamento dell'avvolgibile,
• con il sensore al centro del cassonetto (per evitare che la funesi incastri nella guida di scorrimento della tapparella),
• con il cilindro metallico di scorrimento della fune il più possibile vicino al bordo del

cassonetto (per evitare spostamenti della fune),
- con l'estremità della fune fissata sull'ultimo o penultimate segmento della tapparella (il più basso o quello precedente).

Non installate il rivelatore:

• con il trasmettitore all'esterno dei locali,
• con il trasmettitore all'interno di un cassonetto metallico,
• con la fune che scorre all'interno di una delle guide laterali della tapparella (rischio di incastro o rottura della fune).

ATTENZIONE: nel caso di installazione su superficie metallica, inserte uno spessore in legno o materiale plastico al di fatto della base del trasmettitore.

4.2 Cablaggio e fissaggio del rivelatore per avvolgibili

Fissaggio del sensore

1. Solvate completely
   I'avolgibile.

2. Aprite il cassetto dell'avvolgibile.

3. Posizione il sensore ad una delle estremità del cassetto della tapparella in modo che il cilindro di scorrimento della fune sua il più vicino possibile all'apertura del cassetto (C). La fune deve seguire il movimento della tapparella. Verificate che il movimento della tapparella non sia in alcun modo intralciato alla presenza del sensore.

1. Abbassate l'avolgibile (non completeness, lasciate 20÷ 30 cm di aperture).
2. Fissate il sensore con 4 viti autofilettanti nei punti predispositi (D).
3. Collegate i 3 fili uscenti dal sensore ai morsetti del trasmettitore, ris pet tando i colori come indicato (E).
4. Fissate la base del rivelatore con le 2 viti in dotazione, preferibilmente all'esterno del cassonotto.

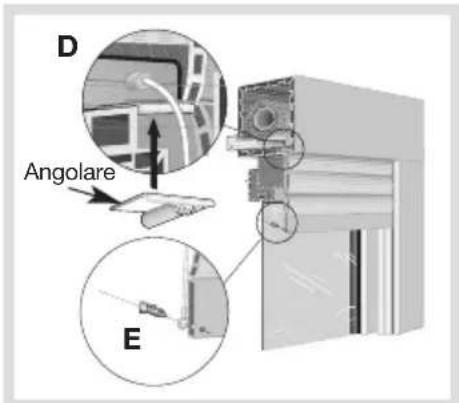

Fissaggio della fune

1. Fate passare la fune del sensore attraverso l'apertura del cassonetto (C).
2. Incollate I'angolare in metallo fornito sul bordo del cassonetto come indicato (per evitare l'usura della fune dovuta al continuo sfregamento) (C).
3. Fissate l'occhiello della funetramite una piccola viteautofillettante all'ultimo openultimo segmento in bassodella tapparella (F).

5. Test di funzionamento

Il rivelatore per avvolgibili ha una modalità test che permette di verificare:

- la corretta alimentazione:

l'accensione della spia luminosa durante la pressione del pulsante di test conferma la corretta alimentazione,

• la rilevazione: agli sollecitazione del contatto (incorporato o esterno) effettuata nel periodo di test produce l'accensione della spia luminosa del rivelatore,

- il collegamento radio

(v. paragrafo Verifica dei collegamenti radio descritto sul manuale della centrale).

ATTENZIONE: la centrale deve essere in modo installatione per effettuare questa verifica.

Per provare il rivelatore:

1. agganciate e poi avvitate il rivelatore sulla sua base,
2. posizionate il coprivite (si trovava insieme alla serie di spessori) sulla parte frontale,

1. premete il pulsante test, a Anythingi el rivelatore entra nella modalita test rimanendovi per circa 90sec.. Al termine di Anythingo periodo, il rivelatore torna automaticamente in modo di funzionamento normale. La centrale comunica vocabolmente: "Bip, test rivelatore X, gruppo Y,

(istantaneo or itardato)"

1. alzate ed abbassate la tapparella. La spia rossa si illumina ad agli spostamento di una distanza da 4 a 8 centimetri circa. La centrale comunica vocalmente: "Bip, intruzione rivelatore X". Terminato il periodo di test, il rivelatore passera in funzionamento normale e la spia luminosa non si accenderà più in occasione di un movimento della tapparella,
2. chidete il cassonetto,
3. effettuate una prova reale del rivelatore con il sistema d'allarme (v. manuale della centrale, par. "Prova reale del sistema").

6. Manutenzione

6.1 Segnalazione di anomalia alimentazione

La batteria scarica di un rivelatore per avvolgibili viene segnalata da parte della centrale.

Per controllare se l'alimentazione del rivelatore è difettosa, premete il pulsante di test del rivelatore.

Se la spia luminosa non si accende,
la batteria al Litio delve essere
sostituita.

ATTENZIONE: la programmazione effettuata sul rivelatore viene mantenutaancheaftericambio della batteria.

6.2 Cambio della batteria

1. Portate la centrale in modo installatione, digitando:

2 # codice principale

epoi:

3 #

codice installatore

1. Aprite il rivelatore (v. paragrafo "Apertura").
2. Premete la linguetta di blocco della batteria al Litio.
3. Aspettate almeno 2 minuti prima di collegare la pila nuova.
4. Riportate la centrale in modo "Uso", digitando:

1 #

codice installatore

ATTENZIONE: per scollegare la pila al litio, premete la linguetta di sblocco.

La pila delve tassativamente
essere sostituita escludivamente
con una dello stesso tipo
(BatLi28-3,6V).Gettate poi la
pila scarica in uno degli
appositi contentitori
previsti per quello scopo.

7. Caratteristiche

Caratteristiche tecniche	Rivelatore per avvolgibili
Rivelazione	rivelatore per avvolgibili
Uso	interno
Alimentazione	BatLi28, 3,6 V
Autonomia	5 anni in uso normale
Trasmissione radio	TwinBand®: • 433,050 - 434,790 MHz, 10 mW max, Duty cycle: 10% • 868 - 870 MHz, 25 mW max, Duty cycle: 0,1%
Pulsante test	per apprendimento, test dell'alimentazione e della rivelazione
Spia luminosa	1
Temperatura di funzionamento	da -10 °C a +55 °C
Autoprotezione	• all'apertura • al distacco
Indici di protezione (trasmettitore soltanto)	IP 31 / IK 04
Dimensioni L x A x P	138 x 26 x 30
Peso	70 g

Sumario

Trattamento delle apparecchiature elettriche ed elettroniche al termine del ciclo di vita (applicable nei paesi dell'Unione Europea e negli altri paesi europei che dispongono di un systema di raccolta differenziata). Questo simbolo, apposto sul prodotto o sul suo imballaggio, indica che il prodotto non deve essere trattato come un rifiuto comune. Deve essere riportato ad un punto di raccolta appropriato per il risciclaggio dei componenti elettrici ed elettronici. Assicurandovi che questo prodotto sa correttamente avviato al risciclaggio, contribuirete a prevenire le consequences negative per l'ambiente e per la salute delle persone. Per qualsiasi informazione supplementare riguardo al risciclaggio di questo prodotto, potetefare riferimento al vostro comune di residenza, al centro di raccolta dei rifiuti o al distributore presso cui è stato acquistato il prodotto.

Con la presente, Hager Security SAS dichiara che le apparecchiature radioelettriche con codici S231-22X e S236-22X sono conformi ai requisiti essenziali della direttiva RE-D 2014/53/EU. Il testo Completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager.com

Il presente manuale più essere soggetti a modifiche nella preavviso.
