Type de produit	Station d'accueil USB4
Marque	IOGEAR
Modèle	Dock Pro USB4 8K Triple View (GUD3C4K4)
Dimensions (approx.)	20 cm x 10 cm x 3 cm
Poids (approx.)	500 g
Alimentation	Adaptateur secteur DC 120W (20V/6A)
Ports avant	Bouton d'alimentation, SD 3.0, MicroSD 3.0, USB-A Quick Charge, 2x USB-A Gen2 (10 Gbps), USB-C Gen2 (10 Gbps), Audio 3.5mm
Ports arrière	4x DisplayPort/HDMI (jusqu'à 8K), Ethernet Gigabit, USB-A Gen1 (10 Gbps), USB-C PD 100W, USB-C hôte, Verrou Kensington, Entrée CC
Résolution maximale	8K (DisplayPort 1.4) ou triple écran 4K
Compatibilité	Windows 10/11, macOS 10.13+, Thunderbolt 3/4, USB4
Fonctions principales	Triple affichage 8K/4K, charge rapide 100W, transfert de données 10 Gbps, lecteur de carte SD/MicroSD
Configuration requise	Port USB-C avec DisplayPort Alt Mode, pilote DisplayLink
Entretien	Nettoyer avec un chiffon doux et sec. Éviter tout liquide.
Sécurité	Utiliser l'adaptateur fourni. Ne pas exposer à l'humidité. Utiliser le verrou Kensington.
Pièces détachées et réparabilité	Aucune pièce détachable fournie. Réparation par un professionnel agréé.
Garantie	1 an (voir site IOGEAR pour les détails)

FOIRE AUX QUESTIONS - Dock Pro USB4 8K Triple View IOGEAR

Quels systèmes d'exploitation sont compatibles avec le Dock Pro USB4 ?

Le dock est compatible avec Windows 10/11 et macOS 10.13 ou ultérieur. Un pilote DisplayLink est nécessaire.

Puis-je connecter plusieurs écrans ?

Oui, le dock prend en charge jusqu'à trois écrans 4K ou un écran 8K en utilisant les ports DisplayPort/HDMI.

Le dock charge-t-il mon ordinateur portable ?

Oui, le port USB-C arrière délivre jusqu'à 100W pour charger votre ordinateur portable compatible USB-C.

Comment installer le pilote DisplayLink ?

Téléchargez le pilote depuis le site officiel displaylink.com/downloads et installez-le. Pour les Mac M1, utilisez la version macOS spécifique.

Le dock est-il compatible avec les Mac Apple Silicon (M1/M2) ?

Oui, avec le pilote DisplayLink pour macOS. Consultez le site DisplayLink pour le dernier pilote compatible.

Quels câbles sont inclus dans l'emballage ?

L'emballage contient un câble USB-A/C vers Type-C et un adaptateur secteur DC 120W avec câble d'alimentation.

Puis-je utiliser des cartes SD avec ce dock ?

Oui, le dock dispose de fentes pour SD 3.0 et MicroSD 3.0 à l'avant, supportant des vitesses jusqu'à 104 Mbps.

Y a-t-il une sortie audio ?

Oui, une prise audio 3.5 mm est disponible sur la face avant pour la sortie et l'entrée audio (48 KHz).

Le dock dispose-t-il d'un port Ethernet ?

Oui, il y a un port Ethernet Gigabit à l'arrière pour une connexion réseau filaire.

Comment sécuriser physiquement le dock ?

Le dock est équipé d'un verrou Kensington à l'arrière. Utilisez un câble antivol compatible pour le fixer.

MODE D'EMPLOI Dock Pro USB4 8K Triple View IOGEAR

Guide de démarrage rapide

Station d'accueil Quad Docking universelle Dock Pro

Contenu de l'emballage

• 1x GUD3C4K4
  • 1x câble USB-A/C vers Type-C
• 1x adaptateur secteur DC 120W avec câble d'alimentation
  • 1x Guide de démarrage rapide
  • 1x Carte de garantie

Configuration système requise

Configuration requise pour les périphériques hôtes

• Périphérique USB-C (compatible Thunderbolt 3)

Configuration requise pour le système d'exploitation

• Windows ^ 10, 11
• MacOS® 10.13+
  • Installation du pilote DisplayLink (http://www.displaylink.com/downloads)

Remarques pour les utilisateurs de Mac M1: Pour les utilisateurs de Mac M1, veuillez consulter le site Web DisplayLink pour le dernier pilote Mac Displaylink:

http://www.displaylink.com/downloads/macos

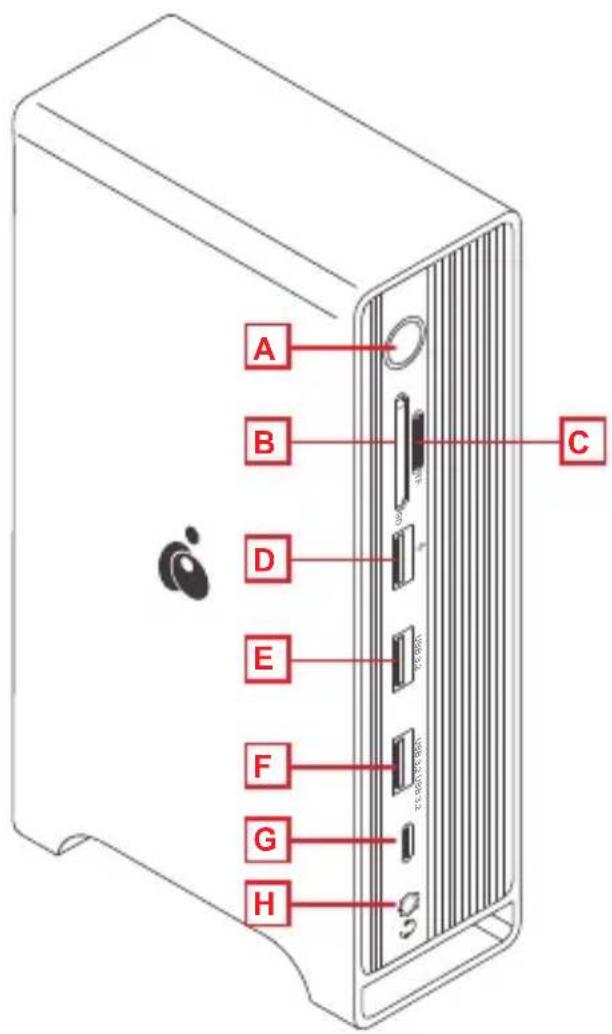

L'aperçu du produit

2

A. Touche d'alimentation
B.SD 3.0 (Max : 104Mbps)
C.TF/Micro-SD 3.0 (Max : 104Mbps)
D. Charge rapide USB
E.USB-A Gen2 (Max : 10 Gbit/s)
F.USB-A Gen2 (Max : 10 Gbit/s)
G.USB-C Gen2 (Max : 10 Gbit/s)
H.Audio 3,5 mm (48 KHz)

I. Affichage 1 (DP ou HDMI)
J. Affichage 2 (DP ou HDMI)
K. Affichage 3 (DP ou HDMI)
L. Affichage 4 (DP ou HDMI)
M. Port Ethernet Gigabit
N. Alimentation CC (Max : 120W)
O. USB-A Gen1 (Max : 10Gbps)
P. Puissance de type C (Max : 100W)
Q. Type-C (se connecte à l'hôte)
R. Verrou antivol

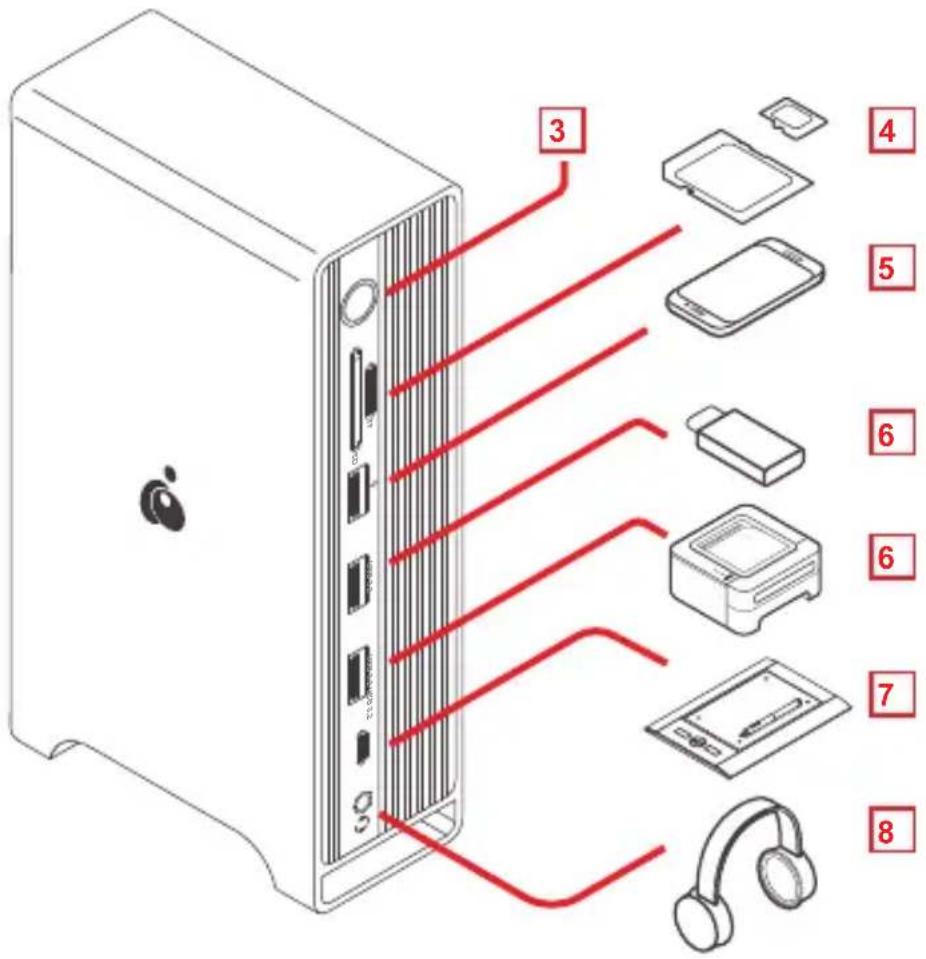

Installation du matériel

1. Arrière : connectez le câble d'alimentation ou l'adaptateur secteur de type C (non inclus) à l'appareil et à la prise.
2. Arrière : connectez le port USB Type-C à l'ordinateur hôte.
3. Avant : Appuyez sur le bouton d'alimentation sur la face avant de l'appareil pour le mettre sous tension.
4. Insérez la carte SD ou MicroSD dans la fente respective.
5. Connectez le câble USB-A au port Quick Charge (rouge) et à l'appareil mobile qui doit être chargé.
6. Connectez un périphérique USB-A à l'une des 2x connexions USB-A Gen 2 (bleu) à tout périphérique pris en charge ou à des disques externes.

Arrière

1. Connectez le périphérique USB-C à la connexion USB-C Gen 2 à l'avant de la station d'accueil.
2. Connectez un appareil 3,5 mm à la prise audio 3,5 mm à l'avant de la station d'accueil pour la sortie et l'entrée audio.
3. Connectez un câble HDMI ou DisplayPort aux ports étiquetés Display 1, 2, 3 ou 4 à l'arrière de l'appareil. Une seule connexion peut être active sur chaque écran respectif.
4. Connectez le câble Ethernet au port Ethernet Gigabit pour accéder au réseau/Internet.
5. Connectez le dispositif antivol au port antivol de la station d'accueil

Avant

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit Modèle du produit ____ Numéro de série ____

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
