| Tipo de producto | Estación de acoplamiento USB4 |
| Marca | IOGEAR |
| Modelo | Dock Pro USB4 8K Triple View (GUD3C4K4) |
| Dimensiones (aprox.) | 20 cm x 10 cm x 3 cm |
| Peso (aprox.) | 500 g |
| Alimentación | Adaptador de corriente DC 120W (20V/6A) |
| Puertos frontales | Botón de encendido, SD 3.0, MicroSD 3.0, USB-A Quick Charge, 2x USB-A Gen2 (10 Gbps), USB-C Gen2 (10 Gbps), Audio 3.5 mm |
| Puertos traseros | 4x DisplayPort/HDMI (hasta 8K), Ethernet Gigabit, USB-A Gen1 (10 Gbps), USB-C PD 100W, USB-C host, Bloqueo Kensington, Entrada CC |
| Resolución máxima | 8K (DisplayPort 1.4) o triple pantalla 4K |
| Compatibilidad | Windows 10/11, macOS 10.13+, Thunderbolt 3/4, USB4 |
| Funciones principales | Triple pantalla 8K/4K, carga rápida 100W, transferencia de datos 10 Gbps, lector de tarjeta SD/MicroSD |
| Requisitos del sistema | Puerto USB-C con DisplayPort Alt Mode, controlador DisplayLink |
| Mantenimiento | Limpiar con un paño suave y seco. Evitar cualquier líquido. |
| Seguridad | Usar el adaptador suministrado. No exponer a la humedad. Usar el bloqueo Kensington. |
| Piezas de repuesto y reparabilidad | No se proporcionan piezas extraíbles. Reparación por un profesional autorizado. |
| Garantía | 1 año (visite el sitio web de IOGEAR para más detalles) |
Preguntas frecuentes - Dock Pro USB4 8K Triple View IOGEAR
Preguntas de los usuarios sobre Dock Pro USB4 8K Triple View IOGEAR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Otros accesorios informáticos en formato PDF gratis! Encuentra tus instrucciones Dock Pro USB4 8K Triple View - IOGEAR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Dock Pro USB4 8K Triple View de la marca IOGEAR.
MANUAL DE USUARIO Dock Pro USB4 8K Triple View IOGEAR
Guía de inicio rápido
Estación de acoplamiento cuádruple universal Dock Pro
GUD3C4K4
PART NO. Q1683
Package Contents
- 1x GUD3C4K4
• 1x USB-A/C to Type-C Cable - 1x Dock Stand
- 1x DC 120W power adapter w/ Power cable
• 1x Quick Start Guide - 1x Warranty Card
System Requirements
Contenido del paquete
- 1x GUD3C4K4
• 1x Cable USB-A/C a Tipo-C - 1x adaptador de corriente DC 120W con cable de alimentación
• 1x Guía de configuración rapide
• 1x Tarjeta de Garantía
Requerimientos del Sistema
Requisitos del dispositivo host
- Dispositivo USB-C (compatible con Thunderbolt 3)
Requisitos del sistema operativo
- Windows® 10, 11
- MacOS® 10.13+
- Instalación del controlador DisplayLink (http://www.displaylink.com/downloads)
Notas para usuarios de Mac M1: Para usuarios de Mac M1, consulte el sitio web de DisplayLink para obtener el controlador de Displaylink más reciente de Mac: http://www.displaylink.com/downloads/macos

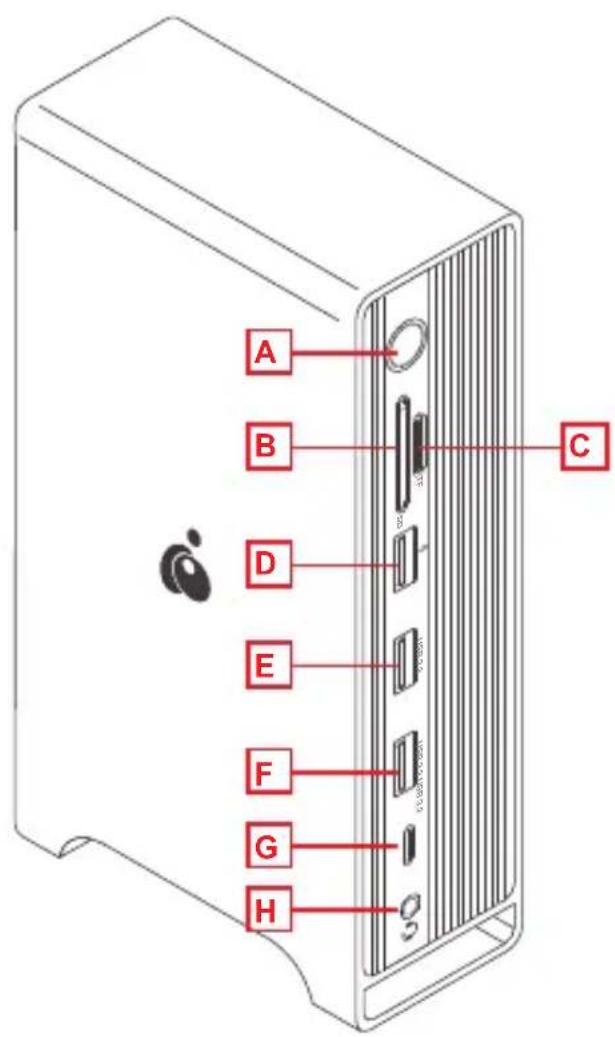

Descripción del producto
2
A. Tecla de encendido
B. SD 3.0 (Máx. 104 Mbps)
C. TF/Micro-SD 3.0 (Máx. 104 Mbps)
D. Carga rápida USB
E. USB-A Gen2 (Máx. 10 Gbps)
F. USB-A Gen2 (Máx. 10 Gbps)
G. USB-C Gen2 (Máx. 10 Gbps)
H. Audio de 3,5 mm (48 KHz)
I. Pantalla 1 (DP o HDMI)
J. Pantalla 2 (DP o HDMI)
K. Pantalla 3 (DP o HDMI)
L. Pantalla 4 (DP o HDMI)
M. Puerto Gigabit Ethernet
N. Energía DC (Máx. 120W)
O. USB-A Gen1 (Máx. 10 Gbps)
P. Potencia tipo C (Máx. 100W)
Q. Tipo C (se conecta al host)
R. Bloqueo antirrobo

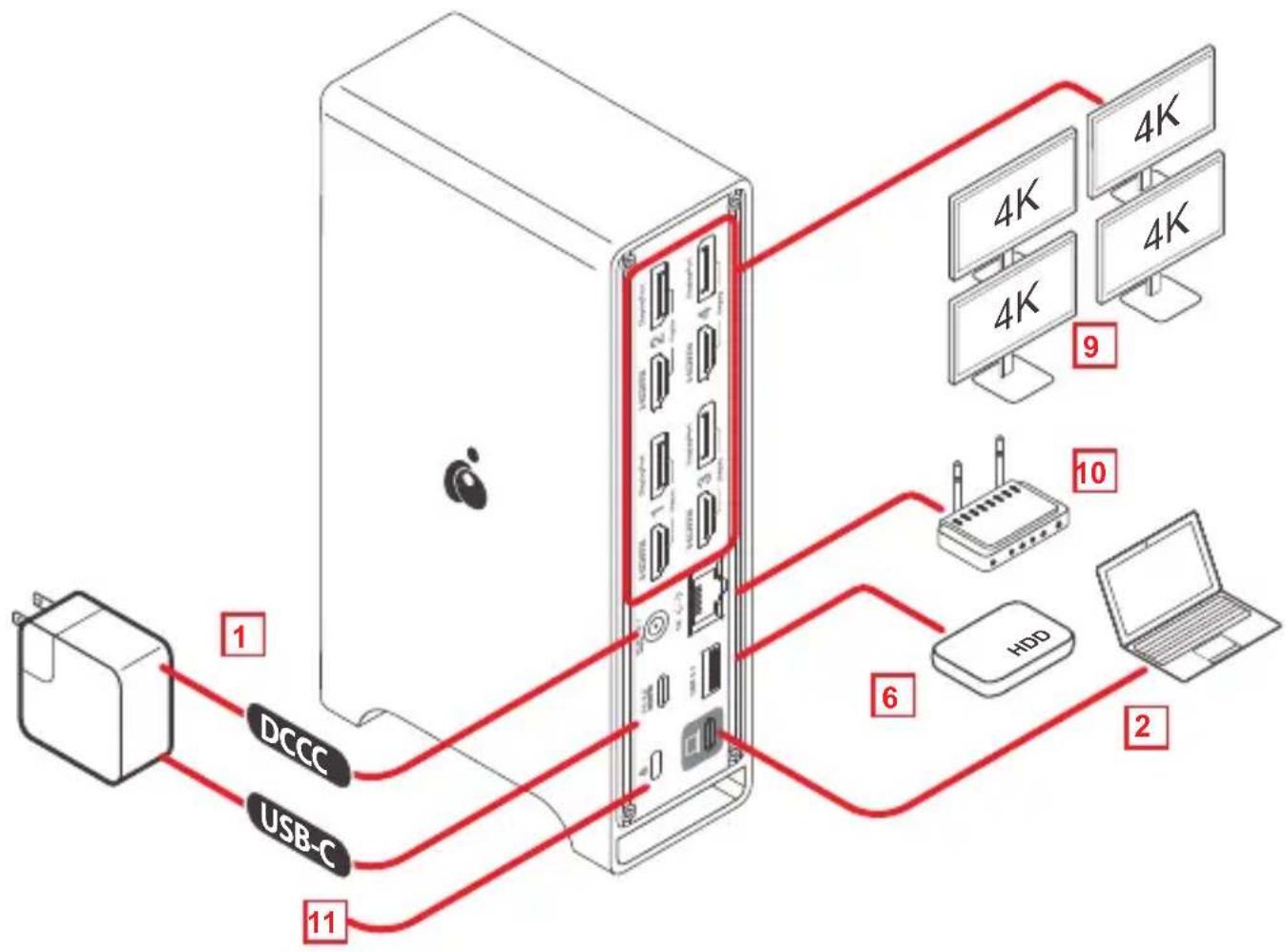

Instalación del hardware
- Parte trasera: conecte el cable de alimentación o el adaptador de corriente tipo C (no incluido) al dispositivo y al tomacorriente.
- Atrás: conecte el puerto USB tipo C a la computadora host.
- Parte frontal: presione el botón de encendido en la parte frontal del dispositivo para encenderlo.
- Inserte la tarjeta SD o MicroSD en la ranura respectiva.
- Conecte el cable USB-A al puerto de carga rápida (rojo) y al dispositivo móvil que necesita cargarse.
- Conecte un dispositivo USB-A a cualquiera de las 2x conexiones USB-A Gen 2 (azul) a cualquier periférico compatible o unidades externas.
Parte trasera
- Conecte el dispositivo USB-C a la conexión USB-C Gen 2 en la parte frontal de la estación de acoplamiento.
- Conecte un dispositivo de 3,5 mm al conector de audio de 3,5 mm en la parte frontal de la estación de acoplamiento para la entrada y salida de audio.
- Conecte un cable HDMI o DisplayPort a los puertos etiquetados Display 1, 2, 3 o 4 en la parte posterior del dispositivo. Solo puede haber una conexión activa en cada pantalla respectiva.
- Conecte el cable Ethernet al puerto Gigabit Ethernet para acceder a la red / Internet.
- Conecte el dispositivo antirrobo al puerto antirrobo de la estación de acoplamiento
Parte frontal
Información sobre la garantía
Este producto está protegido por una garantía limitada de 1 año. Para los términos y condiciones de la garantía, visite https://www.iogear.com/support/warranty
Registre el producto en línea en https://www.iogear.com/register
Información importante sobre el producto Modelo____ Número de serie____
Contacto
¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO?
Asegúrese de:
- Visitar www.iogear.com para más información sobre nuestros productos
- Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto
IOGEAR
Información de Conformidad
Información sobre interferencias de la Comisión federal de comunicaciones (FCC)
Este equipo fue sometido a pruebas, y se determinó que cumple con los límites para los servicios digitales de Clase B, según se especifica en la sección 15 de las normas de la FCC. La finalidad de estos límites es proveer una protección razonable contra las interferencias perjudiciales en las instalaciones residenciales. Todo cambio o modificación a este equipo puede invalidar la autorización al usuario para operarlo. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones radiales. No obstante, no se garantiza la ausencia de interferencia en una instalación en particular. Si este equipo generara interferencias perjudiciales para la recepción de radio o de televisión, lo cual se puede determinar encendiendo y apagando el equipo, el usuario puede tratar de corregir la interferencia mediante uno los siguientes métodos:
- Cambiar la orientación o la ubicación de la antena receptora
- Aumentar la distancia entre el equipo y el receptor
- Conectar el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor
- Solicitar asistencia al vendedor o a un técnico especializado en radio y televisión
Precauciones de la FCC: Todo cambio o modificación no aprobado específicamente por el responsable de cumplimiento puede invalidar la autorización del usuario para operar este equipo.
Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las siguientes dos condiciones:
(1) este dispositivo no podrá ocasionar interferencia dañina, y
(2) este dispositivo deberá aceptar toda interferencia recibida, incluida la interferencia que pudiera ocasionar un mal funcionamiento.
Declaración de la CE:
Este dispositivo fue probado y se determinó que cumple con las siguientes normas de la Unión Europea: Capacidad electromagnética (2004/108/CE), Baja tensión (2006/95/CE) y R&TTED (1999/5/CE).
