Caractéristiques Techniques	Résolution 4K, connectivité USB-C, ports HDMI, DisplayPort, USB 3.0, Ethernet
Utilisation	Idéal pour les professionnels et les créateurs de contenu souhaitant connecter plusieurs écrans et périphériques à un ordinateur portable.
Maintenance et Réparation	Vérifier régulièrement les connexions, nettoyer les ports avec un chiffon sec, éviter l'exposition à l'humidité.
Sécurité	Utiliser uniquement avec des appareils compatibles, éviter les surcharges électriques, ne pas exposer à des températures extrêmes.
Informations Générales	Compatible avec Windows, macOS, et certains appareils Android, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - Dock Pro 4K Quad IOGEAR

Comment connecter le Dock Pro 4K Quad à mon ordinateur ?

Pour connecter le Dock Pro 4K Quad à votre ordinateur, utilisez le câble USB-C fourni et branchez-le sur le port USB-C de votre ordinateur. Assurez-vous que le Dock est alimenté.

Pourquoi mon écran ne s'affiche-t-il pas en 4K ?

Assurez-vous que votre écran prend en charge la résolution 4K et que le câble HDMI utilisé est compatible avec la 4K. Vérifiez également les paramètres d'affichage de votre ordinateur pour vous assurer qu'ils sont configurés pour 4K.

Le Dock est-il compatible avec macOS et Windows ?

Oui, le Dock Pro 4K Quad est compatible avec les systèmes d'exploitation macOS et Windows. Assurez-vous que votre système est à jour pour garantir une meilleure compatibilité.

Comment résoudre des problèmes de connectivité avec le Dock ?

Pour résoudre les problèmes de connectivité, essayez de débrancher et de rebrancher le Dock. Vérifiez également que tous les câbles sont correctement connectés et que votre ordinateur détecte le Dock. Vous pouvez également redémarrer votre ordinateur.

Puis-je utiliser le Dock avec un ordinateur portable qui n'a pas de port USB-C ?

Le Dock Pro 4K Quad nécessite un port USB-C pour fonctionner. Si votre ordinateur portable n'a pas de port USB-C, vous ne pourrez pas l'utiliser directement. Vous pourriez envisager un adaptateur USB-C vers USB-A, mais cela pourrait limiter certaines fonctionnalités.

Le Dock prend-il en charge la charge de mon ordinateur portable ?

Oui, le Dock Pro 4K Quad prend en charge la fonction de charge par USB-C. Assurez-vous que votre ordinateur portable est compatible avec la recharge via USB-C.

Que faire si le Dock ne reconnaît pas mes périphériques USB ?

Vérifiez si les périphériques USB sont correctement branchés et fonctionnent sur d'autres ports. Si le problème persiste, essayez de redémarrer le Dock et votre ordinateur.

Y a-t-il des mises à jour de firmware disponibles pour le Dock ?

Oui, vérifiez le site Web d'IOGEAR pour les mises à jour de firmware. Suivez les instructions fournies pour installer les mises à jour nécessaires.

Comment nettoyer mon Dock Pro 4K Quad ?

Pour nettoyer votre Dock, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou les nettoyants abrasifs.

Où puis-je trouver le manuel d'utilisation du Dock Pro 4K Quad ?

Le manuel d'utilisation est disponible sur le site Web d'IOGEAR dans la section support produits. Vous pouvez le télécharger en format PDF.

MODE D'EMPLOI Dock Pro 4K Quad IOGEAR

Guide de démarrage rapide

Station d'accueil Quad Docking universelle Dock Pro

Contenu de l'emballage

• 1x GUD3C4K4
• 1x câble USB-A/C vers Type-C
• 1x adaptateur secteur DC 120W avec câble d'alimentation
  • 1x Guide de démarrage rapide
• 1x Carte de garantie

Configuration système requise

Configuration requise pour les périphériques hôtes

- Périphérique USB-C (compatible Thunderbolt 3)

Configuration requise pour le système d'exploitation

• Windows ^ 10, 11
• MacOS® 10.13+
• Installation du pilote DisplayLink (http://www.displaylink.com/downloads)

Remarques pour les utilisateurs de Mac M1: Pour les utilisateurs de Mac M1, veuillez consulter le site Web DisplayLink pour le dernier pilote Mac Displaylink:

http://www.displaylink.com/downloads/macos

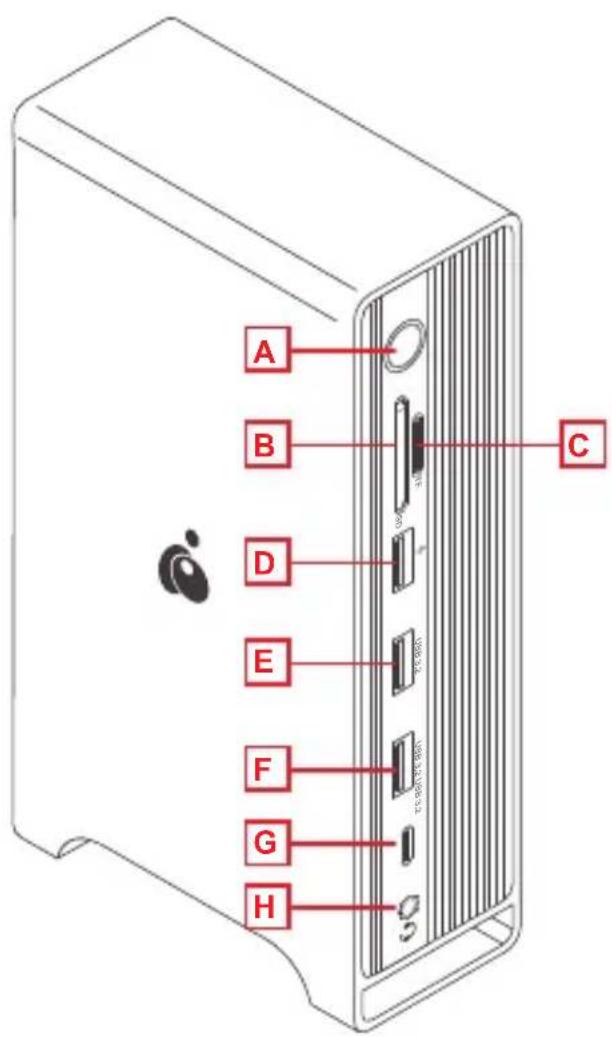

L'aperçu du produit

2

A. Touche d'alimentation
B.SD 3.0 (Max : 104Mbps)
C.TF/Micro-SD 3.0 (Max : 104Mbps)
D. Charge rapide USB
E.USB-A Gen2 (Max : 10 Gbit/s)
F.USB-A Gen2 (Max : 10 Gbit/s)
G.USB-C Gen2 (Max : 10 Gbit/s)
H.Audio 3,5 mm (48 KHz)

I. Affichage 1 (DP ou HDMI)
J. Affichage 2 (DP ou HDMI)
K. Affichage 3 (DP ou HDMI)
L. Affichage 4 (DP ou HDMI)
M. Port Ethernet Gigabit
N. Alimentation CC (Max : 120W)
O. USB-A Gen1 (Max : 10Gbps)
P. Puissance de type C (Max : 100W)
Q. Type-C (se connecte à l'hôte)
R. Verrou antivol

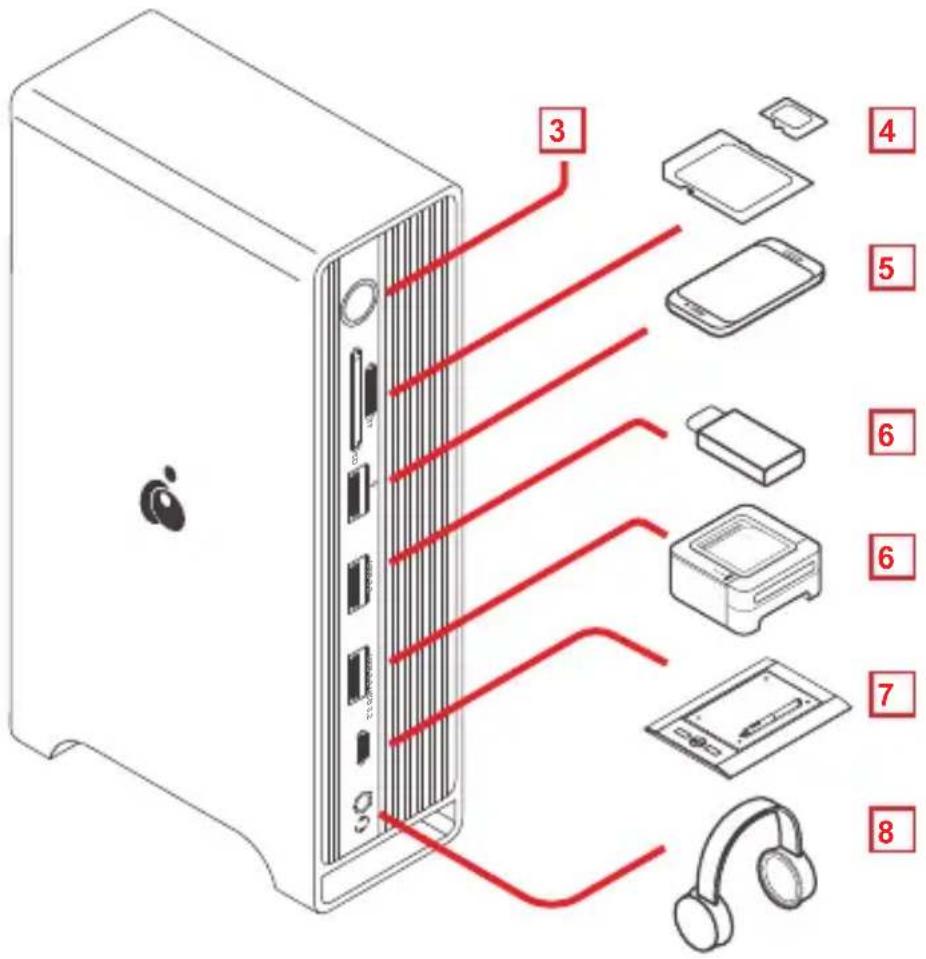

Installation du matériel

1. Arrière : connectez le câble d'alimentation ou l'adaptateur secteur de type C (non inclus) à l'appareil et à la prise.
2. Arrière : connectez le port USB Type-C à l'ordinateur hôte.
3. Avant : Appuyez sur le bouton d'alimentation sur la face avant de l'appareil pour le mettre sous tension.
4. Insérez la carte SD ou MicroSD dans la fente respective.
5. Connectez le câble USB-A au port Quick Charge (rouge) et à l'appareil mobile qui doit être chargé.
6. Connectez un périphérique USB-A à l'une des 2x connexions USB-A Gen 2 (bleu) à tout périphérique pris en charge ou à des disques externes.

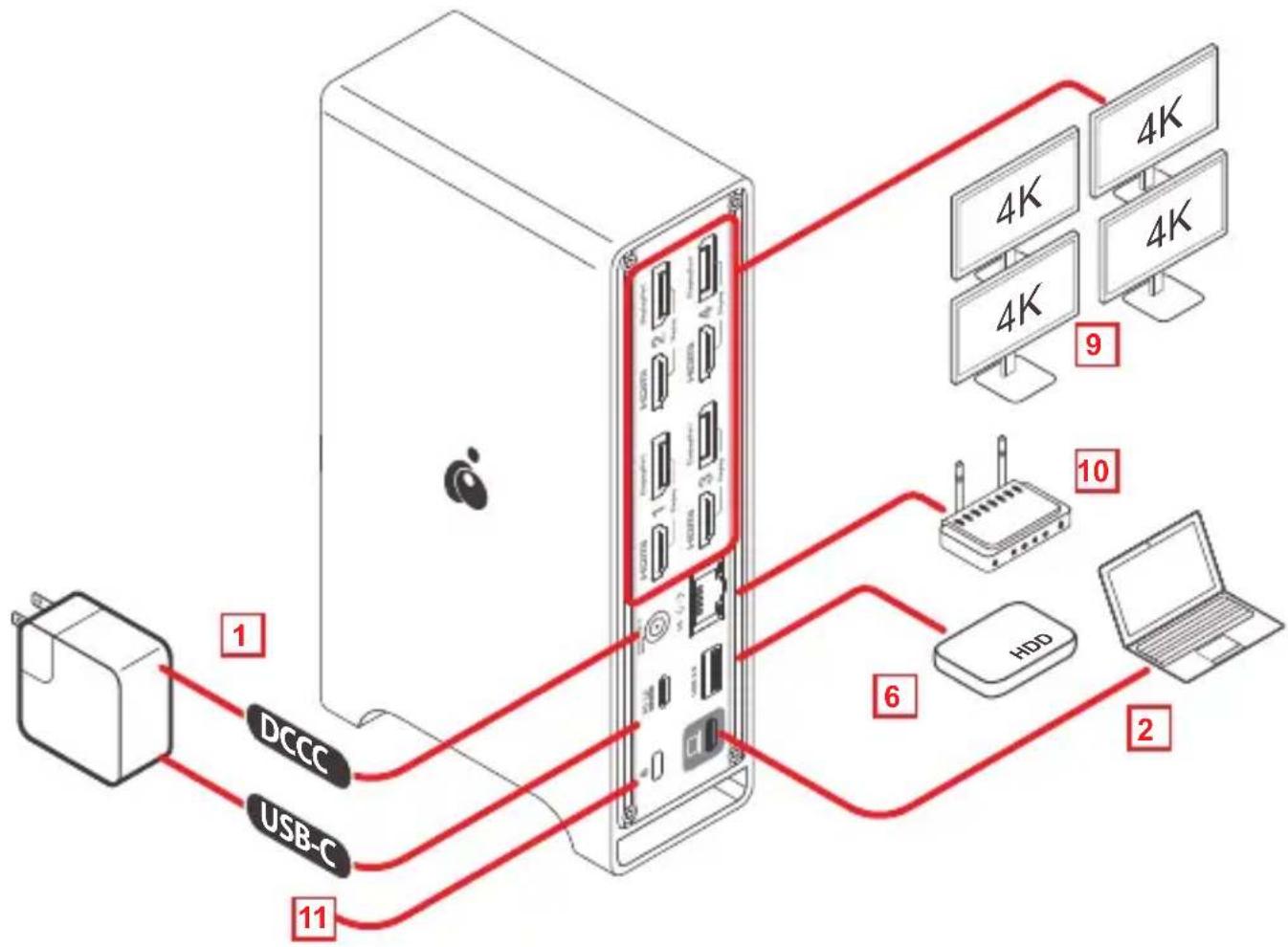

Arrière

1. Connectez le périphérique USB-C à la connexion USB-C Gen 2 à l'avant de la station d'accueil.
2. Connectez un appareil 3,5 mm à la prise audio 3,5 mm à l'avant de la station d'accueil pour la sortie et l'entrée audio.
3. Connectez un câble HDMI ou DisplayPort aux ports étiquetés Display 1, 2, 3 ou 4 à l'arrière de l'appareil. Une seule connexion peut être active sur chaque écran respectif.
4. Connectez le câble Ethernet au port Ethernet Gigabit pour accéder au réseau/Internet.
5. Connectez le dispositif antivol au port antivol de la station d'accueil

Avant

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit Modèle du produit ____ Numéro de série ____

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
