Caractéristiques techniques	Vélo d'appartement BH FITNESS Carbon Bike TFT H8705TFT avec écran TFT, résistance magnétique, et réglages de la selle.
Dimensions	Dimensions compactes adaptées pour un usage domestique.
Poids maximal utilisateur	120 kg
Utilisation	Idéal pour un entraînement cardio à domicile, avec plusieurs programmes d'entraînement disponibles.
Maintenance	Vérifier régulièrement les vis et les boulons, nettoyer le cadre et les composants après utilisation.
Sécurité	Utiliser le vélo sur une surface plane, s'assurer que les freins fonctionnent correctement avant chaque utilisation.
Informations générales	Garantie constructeur de 2 ans, assistance technique disponible.

FOIRE AUX QUESTIONS - Carbon Bike TFT H8705TFT BH FITNESS

Comment assembler le BH FITNESS Carbon Bike TFT H8705TFT ?

Veuillez suivre le manuel d'instructions fourni dans l'emballage. Assurez-vous de bien fixer toutes les vis et de suivre l'ordre d'assemblage recommandé.

Comment régler la résistance du vélo d'appartement ?

Utilisez le bouton de réglage de la résistance situé sur le guidon ou sur le cadre pour augmenter ou diminuer la difficulté de pédalage.

Le vélo émet un bruit étrange pendant l'utilisation. Que faire ?

Vérifiez que toutes les pièces sont correctement serrées et qu'il n'y a pas d'objets coincés dans le mécanisme. Si le bruit persiste, contactez le service client.

Comment utiliser le moniteur TFT du vélo ?

Allumez le moniteur en appuyant sur le bouton d'alimentation. Suivez les instructions à l'écran pour configurer votre profil et commencer votre séance d'entraînement.

Quelle est la capacité de poids maximale du BH FITNESS Carbon Bike TFT H8705TFT ?

La capacité de poids maximale est de 120 kg. Veuillez ne pas dépasser cette limite pour garantir la sécurité de l'utilisateur.

Comment nettoyer le vélo d'appartement ?

Utilisez un chiffon doux et humide pour nettoyer le cadre et les surfaces. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le vélo.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si le problème persiste, remplacez les piles.

Puis-je utiliser le vélo d'appartement à l'extérieur ?

Non, il est recommandé d'utiliser le vélo d'appartement à l'intérieur pour éviter les dommages causés par les intempéries.

Comment régler la hauteur de la selle ?

Dévissez le levier de réglage sous la selle, ajustez la hauteur souhaitée, puis resserrez le levier pour la maintenir en place.

Où puis-je trouver des pièces de rechange pour le BH FITNESS Carbon Bike TFT H8705TFT ?

Vous pouvez acheter des pièces de rechange sur le site officiel de BH FITNESS ou contacter le service client pour plus d'assistance.

MODE D'EMPLOI Carbon Bike TFT H8705TFT BH FITNESS

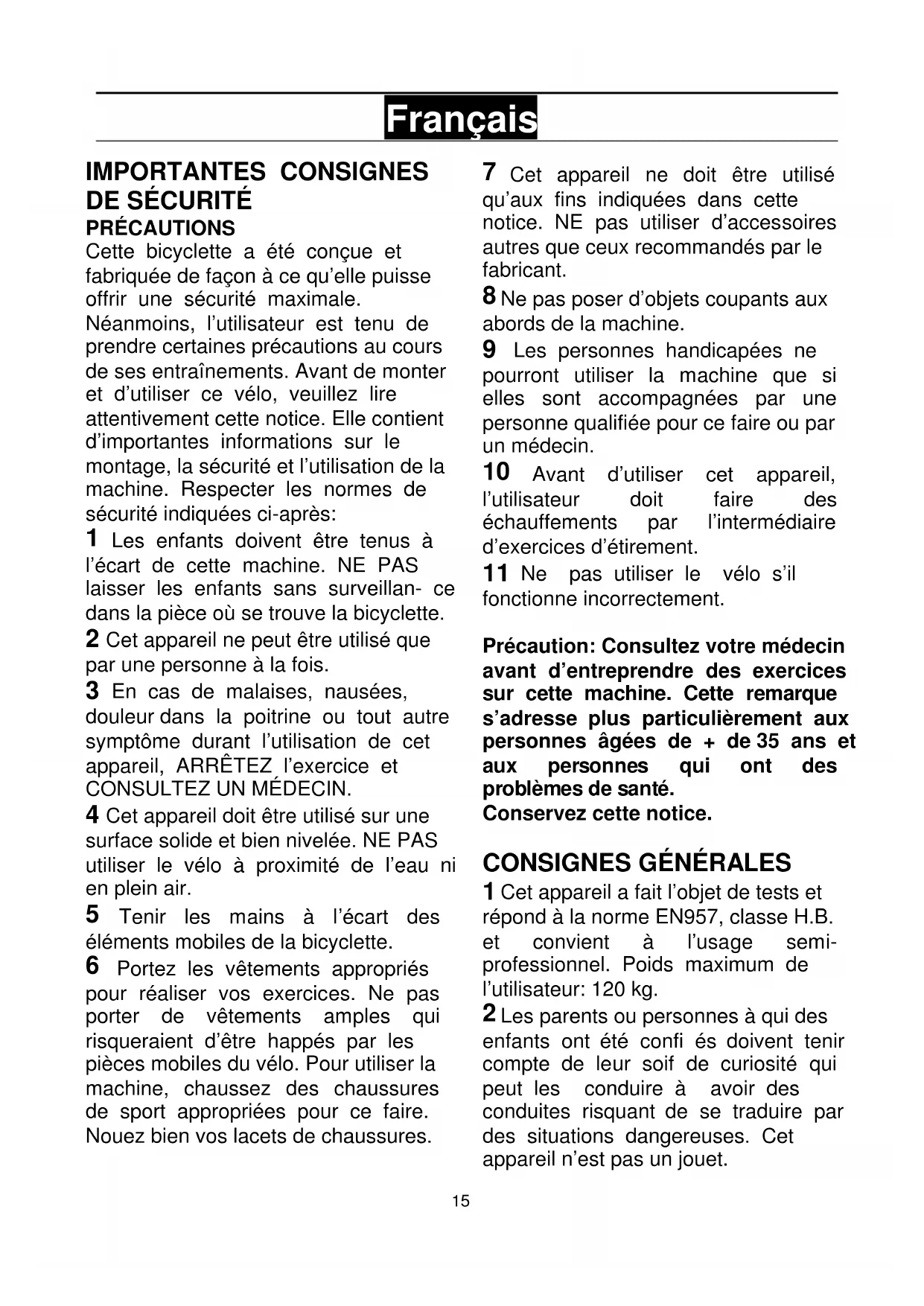

PRÉCAUTIONS Cette bicyclette a été conçue et fabriquée de façon à ce qu’elle puisse offrir une sécurité maximale. Néanmoins, l’utilisateur est tenu de prendre certaines précautions au cours de ses entraînements. Avant de monter et d’utiliser ce vélo, veuillez lire attentivement cette notice. Elle contient d’importantes informations sur le montage, la sécurité et l’utilisation de la machine. Respecter les normes de sécurité indiquées ci-après:

Les enfants doivent être tenus à l’écart de cette machine. NE PAS laisser les enfants sans surveillan- ce dans la pièce où se trouve la bicyclette.

Cet appareil ne peut être utilisé que par une personne à la fois.

En cas de malaises, nausées, douleur dans la poitrine ou tout autre symptôme durant l’utilisation de cet appareil, ARRÊTEZ l’exercice et CONSULTEZ UN MÉDECIN.

Cet appareil doit être utilisé sur une surface solide et bien nivelée. NE PAS utiliser le vélo à proximité de l’eau ni en plein air.

Tenir les mains à l’écart des éléments mobiles de la bicyclette.

Portez les vêtements appropriés pour réaliser vos exercices. Ne pas porter de vêtements amples qui risqueraient d’être happés par les pièces mobiles du vélo. Pour utiliser la machine, chaussez des chaussures de sport appropriées pour ce faire. Nouez bien vos lacets de chaussures.

Cet appareil ne doit être utilisé qu’aux fins indiquées dans cette notice. NE pas utiliser d’accessoires autres que ceux recommandés par le fabricant.

Ne pas poser d’objets coupants aux abords de la machine.

Les personnes handicapées ne pourront utiliser la machine que si elles sont accompagnées par une personne qualifiée pour ce faire ou par un médecin.

Avant d’utiliser cet appareil, l’utilisateur doit faire des échauffements par l’intermédiaire d’exercices d’étirement.

Ne pas utiliser le vélo s’il fonctionne incorrectement. Précaution: Consultez votre médecin avant d’entreprendre des exercices sur cette machine. Cette remarque s’adresse plus particulièrement aux personnes âgées de + de 35 ans et aux personnes qui ont des problèmes de santé. Conservez cette notice.

Cet appareil a fait l’objet de tests et répond à la norme EN957, classe H.B. et convient à l’usage semi- professionnel. Poids maximum de l’utilisateur: 120 kg.

Les parents ou personnes à qui des enfants ont été confi és doivent tenir compte de leur soif de curiosité qui peut les conduire à avoir des conduites risquant de se traduire par des situations dangereuses. Cet appareil n’est pas un jouet.16

Il incombe au propriétaire de vérifi er si tous les utilisateurs de la machine sont habilités pour le faire et de leur fournir les informations requises à propos des précautions à prendre.

Pour le montage il est conseillé de se faire aider par une autre personne. Sortez l’unité de la boîte d’emballage et vérifiez qu’il ne manque aucune pièce: (40) Corps central, (12) tube guidon, (20) tube support avec roulettes, (30) tube support avec taquets réglables pour la hauteur, (2) moniteur avec guidon (4); (25) et (31) embellisseurs tige, (33) selle (43L) pédale gauche, (43R) pédale droite, (41) bouton de réglage de la hauteur de la selle (106), transformateur de courant; Pochette vis contenant: (104) vis à fi letage plastique ST4.0x14; (105) Rondelles plates de M4x16; (e) clé double hexagonale, (f) clé combinée tube tournevis; (h) Clé Allen 6 mm.

2. MONTAGE DES TUBES

SUPPORT Appuyer le corps central sur un taquet de l’emballage, comme indiqué dans la figure 2, (cette position simplifiera le montage). Prendre le tube support avant avec roulettes (20). Dévisser les vis (12) et les rondelles ainsi que les écrous en veillant à bien aligner les deux points rouges (X), comme indiqué dans la figure 2, introduire les vis (12) avec les rondelles plates ainsi que les écrous, visser solidement. Ensuite, prendre le cache du support (25) et l’appuyer sur le tube support avec roulettes (20) qui vient d’être monté et le fixer par la partie inférieure avec les vis à filet en plastique (104) et les rondelles plates (105). Appuyer le corps central sur un taquet de l’emballage (cette position simplifiera le montage). Prendre le tube support arrière avec taquets réglables (30) et placez-le sur le support arrière de la machine, ensuite introduire les vis (12) avec les rondelles plates ainsi que les écrous dévissés précédemment et visser solidement. Prendre le cache du support (25) et l’appuyer sur le tube support avec roulettes (20) qui vient d’être monté et le fixer par la partie inférieure avec les vis à filet en plastique (104) et les rondelles plates (105). Figure 3.

3. MONTAGE DES PÉDALES

Suivre attentivement les instructions de montage des pédales, car un mauvais montage peut endommager le filetage de la pédale ou de la bielle. Pour prendre la position droite et la position gau- che, l’utilisateur doit être assis sur la selle et en position de réalisation de l’exercice. La pédale droite signalée par la lettre (43R) devra être vissée dans le sens de rotation des aiguilles d’une montre, sur la bielle droite (44R) signalée par la lettre (43R). Vissez très fort, figure 4. La pédale gauche, signalée par la lettre (43L) devra être vissée dans le sens contraire à celui des aiguilles d’une montre, sur la bielle gauche signalée par la lettre (43L). Vissez très foro figure 4.17

GUIDON Connectez les deux bornes (15 et 42) figure 5 qui dépassent du tube guidon (12) et du corps central (40) Introduisez le tube guidon (12) dans le tube qui dépasse du corps central (40) en veillant à ne pas pincer les câbles. Placez les vis (40) et les rondelles comme indiqué dans la figure 5, alignez le tube guidon et vissez légèrement.

PORTE-BOUTEILLE Prendre le porte-bouteille (18) et l’introduire par la partie supérieure du tube guidon (12) Fig 6. Ensuite dévisser les vis (17) placées sur le tube guidon (12), placer le porte-bouteille et fixez-le avec les vis (17) dévissées précédemment.

6. MONTAGE DE LA SELLE

Pour lever ou pour baisser le tube de la tige (39), figure 7, dévissez d’abord légèrement le pommeau (41) en le tournant dans le sens contraire à celui des aiguilles d’une montre. Tirez le pommeau en arrière et sans le lâcher, baissez le tube de la tige. Prenez le tube horizontal de la selle (18), montez la selle (33), figure 7, vissez les écrous (Z). RÉGLAGE VERTICAL. Pour lever ou pour baisser la tige de la selle, dévis- sez d’abord légèrement le pommeau de la tige de la selle (41) en le tournant dans le sens contraire à celui des aiguilles d’une montre, tirez le pommeau et sans le lâcher, bougez la tige de la selle, figure 7. Quand la selle sera à la hauteur requise, lâchez le pommeau et le tube sera alors bloqué dans le trou. Ensuite, vissez en tournant le pommeau (41) dans le sens des aiguilles d’une montre.

Pour régler la selle sur la position horizontale, dévissez le pommeau du tube horizontal de la selle (37), bougez la selle avec le tube sur la po- sition souhaitée et vissez très fort le pommeau, figure 7.

INCLINAISON DE LA SELLE

Possibilité d’incliner la selle en avant ou en arrière. Pour ce faire, dévissez l’écrou (Z) indiqué dans la figure 7, placé sous la selle, placez la selle à l’inclinaison voulue puis vissez l’écrou très fort. Ne pas régler l’inclinaison de la selle en étant assis dessus.

7 MONTAGE DU GUIDON.-

Placer le guidon (4) à côté des trous inférieurs du tube rameur (12) en faisant passer les câbles du hand-grip à l’intérieur du support dans le sens de la flèche comme indiqué dans la Fig.8 et en les faisant sortir par le trou supérieur du rameur. Prendre ensuite la vis (6), la rondelle à ressort (7) et la rondelle plate (8) dévissés précédemment et visser par la partie inférieure du guidon (4).

MONITEUR Dévissez les vis (3) Fig.8 posées derrière le moniteur. Placez le moniteur dans le sens de la flèche sur la plaque (5) Fig.8, en introduisant les câbles à l’intérieur du tube rameur et en veillant à ne pas pincer ces derniers.18

Placez les vis (3) dévissées précédemment. Approchez le moniteur (2) au tube guidon (12) figure 8, connectez les deux bornesqui dépassent du tube guidon (12) et du moniteur (2), figure

Introduisez le moniteur (2) dans le tube guidon (12) comme indiqué dans la figure 10. en veillant à ne pas pincer les câbles. Placez les vis (6) avec les rondelles plates et en vérifiant le bon alignement du guidon, vissez très fort toutes les vis du tube guidon et celles de la partie inférieure, qui au point 4, ont été légèrement vissées. NIVELLEMENT Après avoir installé la machine à l’endroit définitif qui lui est réservé, vérifi ez la bonne assise au sol et le bon nivellement en vissant plus ou moins le pied réglable (U), figure 9. DÉPLACEMENT & RANGEMENT Des roulettes sont placées (V) sur la machine afin de pouvoir la déplacer facilement. Les deux roulettes placées en partie avant de l’appareil vous permettront de la placer facilement à l’emplacement souhaité, comme indiqué dans la figure 10. Cet appareil doit être rangé dans un endroit sec, à l’abri des écarts de températures.

BRANCHEMENT AU RÉSEAU

Introduire la fi che de branchement (m) du transformateur (106) dans le point de connexion (k) du corps central (40), (partie arrière inférieur) et connectez le transformateur de courant au secteur 220 V, figure 11. Pour toute information complémentaire et en cas de doute sur le bon état de l’une quelconque partie de la machine, l’hésitez pas à appeler le Service d’Assistance Technique (SAT) au numéro de téléphone d’Assistance Clientèle qui figure à la dernière page de cette notice. BH SE RÉSERVE LE DROIT DE
