MANUAL DE UTILIZADOR Carbon Bike TFT H8705TFT BH FITNESS

MOVIMIENTO Y ALMACENAJE

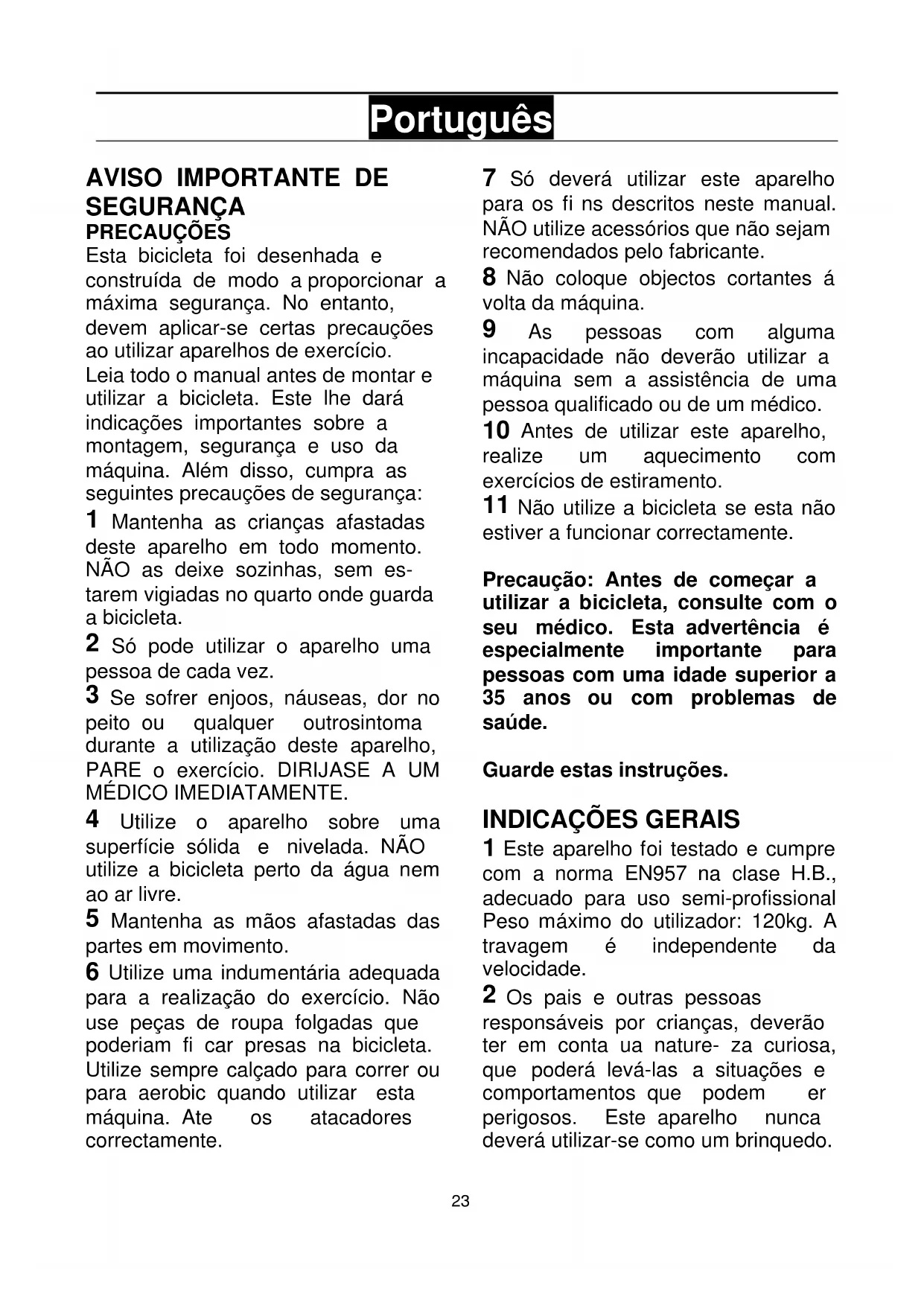

SEGURANÇA PRECAUÇÕES Esta bicicleta foi desenhada e construída de modo a proporcionar a máxima segurança. No entanto, devem aplicar-se certas precauções ao utilizar aparelhos de exercício. Leia todo o manual antes de montar e utilizar a bicicleta. Este lhe dará indicações importantes sobre a montagem, segurança e uso da máquina. Além disso, cumpra as seguintes precauções de segurança:

Mantenha as crianças afastadas deste aparelho em todo momento. NÃO as deixe sozinhas, sem es- tarem vigiadas no quarto onde guarda a bicicleta.

Só pode utilizar o aparelho uma pessoa de cada vez.

Se sofrer enjoos, náuseas, dor no peito ou qualquer outrosintoma durante a utilização deste aparelho, PARE o exercício. DIRIJASE A UM MÉDICO IMEDIATAMENTE.

Utilize o aparelho sobre uma superfície sólida e nivelada. NÃO utilize a bicicleta perto da água nem ao ar livre.

Mantenha as mãos afastadas das partes em movimento.

Utilize uma indumentária adequada para a realização do exercício. Não use peças de roupa folgadas que poderiam fi car presas na bicicleta. Utilize sempre calçado para correr ou para aerobic quando utilizar esta máquina. Ate os atacadores correctamente.

Só deverá utilizar este aparelho para os fi ns descritos neste manual. NÃO utilize acessórios que não sejam recomendados pelo fabricante.

Não coloque objectos cortantes á volta da máquina.

As pessoas com alguma incapacidade não deverão utilizar a máquina sem a assistência de uma pessoa qualificado ou de um médico.

Antes de utilizar este aparelho, realize um aquecimento com exercícios de estiramento.

Não utilize a bicicleta se esta não estiver a funcionar correctamente. Precaução: Antes de começar a utilizar a bicicleta, consulte com o seu médico. Esta advertência é especialmente importante para pessoas com uma idade superior a 35 anos ou com problemas de saúde. Guarde estas instruções.

Este aparelho foi testado e cumpre com a norma EN957 na clase H.B., adecuado para uso semi-profissional Peso máximo do utilizador: 120kg. A travagem é independente da velocidade.

Os pais e outras pessoas responsáveis por crianças, deverão ter em conta ua nature- za curiosa, que poderá levá-las a situações e comportamentos que podem er perigosos. Este aparelho nunca deverá utilizar-se como um brinquedo.24

É responsabilidade do proprietário assegurarse que todos os usuários da máquina estejam adequadamente informados sobre todas as precauções necessárias.

1. INSTRUÇÕES DE MONTAGEM

Recomenda-mos a ajuda de uma segunda pessoa para a montagem. Retire a unidade da caixa e comprove se estão todas as peças: (40) Corpo central; (12) tubo guiador; (20) tubo cavalete com rodas; (30) tubo cavalete com pés reguláveis da altura; (2) monitor com guiador (4); (25) e (31) decoradores tige; ( I ) selim; (43L) pedal esquerdo; (43R) pedal direito; (41) comando regulador altura do selim; (106) transformador de corrente . Saco de parafusos que contém: (104) parafuso de rosca plástica ST4.0x14; (105) Anêis planos M4x16; (e) chave duas bocas hexagonal; (f) chave combinada com tubo chave de fendas; (h) Chave Allen 6 mm.

2. COLOCAÇÃO DOS TUBOS

CAVALETE Apoie o corpo central num calço da embalagem, como mostra a figura 2, (esta posição facilitará a montagem). Pegue no tubo cavalete dianteiro com rodas (20). Solte os parafusos (12) com as arandelas e as porcas e, tendo o cuidado de alinhar os dois pontos vermelhos (X), como mostra a figura 2, introduza os parafusos (12) com as arandelas planas e as porcas, e aperte fortemente. De seguida, pegue na tampa de cavalete (25) e apoie-a sobre o tubo cavalete com rodas (20) que acaba de montar e prenda-a pela parte inferior com os parafusos de rosca em plástico (104) e as arandelas planas (105). Depois, apoie o corpo central num calço da embalagem, (esta posição facilitará a montagem). Pegue no tubo cavalete com calços reguláveis traseiros (30), e posicione-o no cavalete traseiro da máquina, e introduza os parafusos (12) com as arandelas planas e as porcas, que soltou anteriormente, e aperte fortemente. De seguida, pegue na tampa do cavalete (25) e apoie-a sobre o tubo cavalete com rodas ( C ) que acaba de montar e prenda-a pela parte inferior com os parafusos de rosca em plástico (104) e as arandelas planas (105) - figura 3.

3. MONTAGEM DOS PEDAIS

Siga atentamente as instruções de montagem dos pedais; uma colocação incorrecta poderia danificar a rosca do pedal ou da biela. As posições de direita e esquerda deverão ser escolhidas estando o usuário montado no selim, na posição de exercício. O pedal direito marcado com a letra (43R) deverá enroscar-se no sentido dos ponteiros do relógio, na biela direita (44R) marcada com a letra (43R). Aperte com força, figura 4. O pedal esquerdo, marcado com a letra (43L), deverá enroscar-se no sentido contrário ao dos ponteiros do relógio, na biela esquerda marcada com a letra (43L). Aperte com força figura 4.25

GUIADOR Ligue os dois terminais (15 e 42) figura 5 que saem do tubo guiador (12) e do corpo central (40) . Introduza o tubo guiador (12) pelo tubo saliente do corpo central (40), tendo cuidado para não enganchar os cabos. Coloque os parafusos (40) com anéis planos como mostra a figura 5. Deixe o tubo guiador alinhado e aperte com pouca força.

5. COLOCAÇÃO DO PORTA-

GARRAFAS Pegue no porta-garrafas (18), introduza-o pela parte superior do tubo volante (12) - Fig. 6. Depois, solte os parafusos (17) situados no tubo volante (12) , posicione o porta-garrafas e aperte com os parafusos (17) que soltou anteriormente.

Para levantar ou descer o tubo da tige (39), figura 7, primeiro deverá desapertar um pouco o botão mola (41) rodando-o no sentido contrário ao dos ponteiros do relógio. Puxe o botão mola para trás e, sem soltá-lo, suba ou desça o tubo tige. A seguir, pegue no tubo horizontal do selim (18) e monte o selim (33), figura 7, apertando as porcas (Z). REGULAÇÃO VERTICAL. Para levantar ou descer a tige do selim, primeiro deverá desapertar um pouco o botão mola da tige do selim (41), rodando-o no sentido contrário ao dos ponteiros do relógio. Puxe o botão mola e sem soltá-lo mova a tige do selim, figura 7. Quando estiver à altura adequada, solte o botão mola e o tubo ficará bloqueado no buraco. Depois deverá apertá-lo rodando o botão mola (41) no sentido dos ponteiros do relógio. REGULAÇÃO HORIZONTAL. Para regular o selim na sua posição horizontal, desaperte o botão mola do tubo horizontal do selim (37), mova o selim com o tubo para a posição adequada e aperte com força o botão mola, figura 7.

O selim poderá inclinar-se para a frente ou para trás. Desaperte a porca (Z) mostrada na figura 7 e que está por baixo do selim. Mova o selim até conseguir a inclinação desejada e depois aperte a porca com força. Não deverá regular a inclinação do selim estando sentado nele.

7 COLOCAÇÃO DO GUIADOR.-

Coloque o guiador (4) junto aos orifícios inferiores do tubo do remo (12), passando os cabos do hand-grip pelo interior do suporte na direcção da seta, como mostra a Fig.8 e puxando- os pelo orifício superior do remo. De seguida, pegue no parafuso (6), na arandela de mola (7) e na arandela plana (8) que soltou anteriormente e aparafuse pela parte inferior do guiador (4).

8. COLOCAÇÃO DO MONITOR

Solte os parafusos (3) Fig. 8 da parte traseira do monitor .26

Depois coloque o monitor na direcção da seta sobre a chapa (5) Fig.8, introduzindo os cabos no interior do tubo remo e tendendo o cuidado de não prender os cabos. Coloque os parafusos (3) soltos anteriormente. Aproxime o monitor (2) ao tubo guiador (12) figura 8. Ligue os dois terminais que aem do tubo guiador (12) e do monitor (2), figura 8. Introduza o monitor (2) no tubo guiador (12), como indica a figura 8, tendo cuidado para não enganchar os cabos. Coloque os parafusos (6) com os anéis planos, comprovando se o guiador está bem alinhado; aperte com força, todos os parafusos do tubo guiador e também os parafusos da parte inferior que no ponto 4 só se tinham apertado um pouco. NIVELAMENTO Depois de ter colocado a unidade no seu lugar definitivo, comprove se a colocação no chão e o nivelamento são os correctos. Poderá conseguílo enroscando mais ou menos o pé regulável (U), figura 9.

ARMAZENAMENTO A unidade vem equipada com rodas (V) que tornam mais simples o seu movimento. As duas rodas existentes na parte da frente da sua unida- de, facilitar-lhe-ão a manobra da sua unidade até ao local escolhido, como mostra a figura 10. Deverá guardar a sua máquina num lugar seco, com as menores variações de temperatura possíveis.

Introduza a cavilha de engate (m) do transformador (106) no ponto de conexão (k), do corpo central (40), (parte traseira inferior) e ligue o transformador da corrente à rede de 220 V, figura 11. Para qualquier consulta, não hesite em contactar com o S.A.T - Serviço de Assistência Técnica - , telefonando para o serviço de apoio ao cliente (ver página final do presente manual).
