MANUALE UTENTE Carbon Bike TFT H8705TFT BH FITNESS

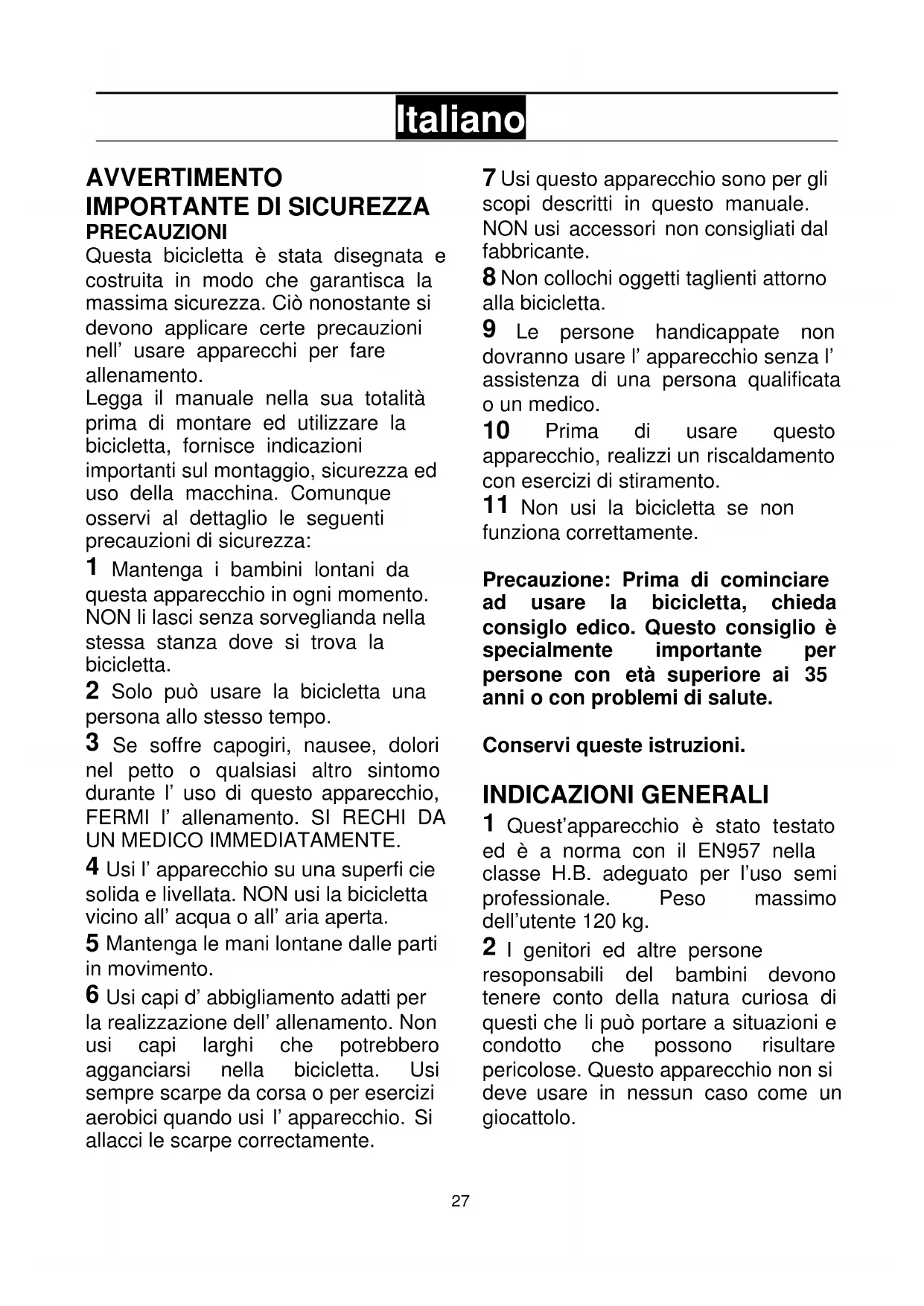

PRECAUZIONI Questa bicicletta è stata disegnata e costruita in modo che garantisca la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell’ usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzare la bicicletta, fornisce indicazioni importanti sul montaggio, sicurezza ed uso della macchina. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

Mantenga i bambini lontani da questa apparecchio in ogni momento. NON li lasci senza sorveglianda nella stessa stanza dove si trova la bicicletta.

Solo può usare la bicicletta una persona allo stesso tempo.

Se soffre capogiri, nausee, dolori nel petto o qualsiasi altro sintomo durante l’ uso di questo apparecchio, FERMI l’ allenamento. SI RECHI DA UN MEDICO IMMEDIATAMENTE.

Usi l’ apparecchio su una superfi cie solida e livellata. NON usi la bicicletta vicino all’ acqua o all’ aria aperta.

Mantenga le mani lontane dalle parti in movimento.

Usi capi d’ abbigliamento adatti per la realizzazione dell’ allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicicletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l’ apparecchio. Si allacci le scarpe correctamente.

Usi questo apparecchio sono per gli scopi descritti in questo manuale. NON usi accessori non consigliati dal fabbricante.

Non collochi oggetti taglienti attorno alla bicicletta.

Le persone handicappate non dovranno usare l’ apparecchio senza l’ assistenza di una persona qualificata o un medico.

Prima di usare questo apparecchio, realizzi un riscaldamento con esercizi di stiramento.

Non usi la bicicletta se non funziona correttamente. Precauzione: Prima di cominciare ad usare la bicicletta, chieda consiglo edico. Questo consiglio è specialmente importante per persone con età superiore ai 35 anni o con problemi di salute. Conservi queste istruzioni. INDICAZIONI GENERALI

Quest’apparecchio è stato testato ed è a norma con il EN957 nella classe H.B. adeguato per l’uso semi professionale. Peso massimo dell’utente 120 kg.

I genitori ed altre persone resoponsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo apparecchio non si deve usare in nessun caso come un giocattolo.28

È responsabilità del proprietario l’ assicurarsi che tutti gli utenti dell’ appareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.

1. ISTRUZIONI DI MONTAGGIO

Si consiglia l’ aiuto di una seconda persona per realizzare il montaggio. Estragga l’ apparecchio dalla scatola e verifi chi di avere a disposizione tutti i pezzi: (40) Corpo centrale; (12) tubo manubrio; (20) tubo cavalletto con ruote; (30) tubo cavallettocon blocchetti regolabili dell’ altezza; (2) monitor con manubrio (4); (25) ed (31) abbellenti dell’ albero; (33) sellino; (43L) pedale sinistro; (43R) pedale destro; (41) comando di regolazione dell’ altezza del sellino; (106) trasformatore di corrente. Sacchetto con viti che contiene: (104) vite con fi letto in plastica ST4.0x14; (105) Rondelle piane da M4x16; (e) chiave a due bocche esagonali; (f) chiave combinata a tubo cacciavite; (h) Chiave Allen 6 mm.

2 SISTEMAZIONE DEI TUBI

CAVALLETTO Appoggiare il corpo centrale sopra un tassello di imballaggio, come indica la figura 2, (questa posizione faciliterà il montaggio). Prendere il tubo cavalletto con le ruote anteriori (2), Svitare le viti (12) con le rondelle ed i dadi e prendendo in considerazione i due punti rossi (x), allineati, come indica la figura 2, inserire le viti (12) con le rondelle piane ed i dadi, e stringere con forza. In seguito prendere il copri-cavalletto (25) ed appoggiarlo sul tubo cavalletto con ruote (20) che è stato appena montato e fissarlo dal lato inferiore con le viti di plastica (104) e le rondelle piane (105). Poi, appoggiare il corpo centrale sopra un tassello dell’imballaggio, (questa posizione vi faciliterà il montaggio). Prendere il tubo cavalletto con tasselli regolabili a (30), e posizionarli nel cavalletto posteriore della macchina ed inserire le viti (12) con le rondelle piane ed i dadi, che sono stati svitati precedentemente e stringere fino in fondo. In seguito prendere il copri-cavalletto (25) ed appoggiarlo sul tubo cavalletto con ruote (20) che è stato appena montato e fissarlo dal lato inferiore con le viti di plastica (104) e le rondelle piane (105). Figura 3.

3. MONTAGGIO DEI PEDALI

Osservi con attenzione le istruzioni di montaggio dei pedali, una collocazione sbagliata potrebbe danneggiare il filetto del pedale o della biella. Le posizioni destra e sinistra si dovranno prendere con l’ utente montato sul sellino, in posizione di allenamento. Il pedale destro marchiato con la lettera (43R) si avvi- terá in senso orari nella biella destra (44R) marchiata con la lettera (43R). Stringa con forza, figura 4. Il pedale sinistro, marchiato con la lettera (43L), si avviterà in senso antiorario, nella biella sinistra, marchiata con la lettera (43L). Stringa con forza figura 4.29

DEL MANUBRIO Colleghi i due terminali (15 e 42) figura 5 che fuoriescono dal tubo manubrio (12) e dal corpo centrale (40) . Introduca il tubo manubrio (12) nel tubo che fuoriesce dal corpo centrale (40), facendo attenzione a non agganciare i cavi. Collochi le viti (40) con le rondelle piane come mostra la figura 5, allinei il tubo manubrio e stringa leggeramente.

PORTA BOTTIGLIA Prendere il portabottiglie (18), ed inserirlo sulla parte superiore del tubo manubrio (12) fig. 6. Poi svitare le viti (17) presenti sul tubo manubrio (12), sistemare il portabottiglie e avvitare con le viti (17) svitate precedentemente.

Per alzare od abbassare il tubo del sellino (39), figura 7, prima allenti un poco la maniglia (41) girandola in senso antiorario, tiri indietro la maniglia e senza lasciarla alzi od abbasse il tubo del sellino. A continuazione prenda il tubo orizzontale del sellino (18), monti il sellino (33), figura 7, e stringa i dadi (Z). REGOLAZIONE VERTICALE. Per alzare od abbassare l’ albero del sellino, prima allenti un poco la maniglia del tubo del sellino (41) girandola in senso antiorario, tiri della maniglia e senza lasciarla, muova il tubo del sellino, figura 7. Quando si trovi all’ altezza adatta, lasci la maniglia ed il tubo rimarrà bloccato nel foro. A continuazione lo stringa girando la maniglia (41) in senso orario. REGOLAZIONE ORIZZONTALE. Per regolare il sellino nella sua posizione oriz- zontale, allenti la maniglia del tubo orizzontale del sellino (37), muova il sellino con il tubo fi no a raggiungere la posizione adatta e stringa con forza la maniglia, figura 7. INCLINAZIONE DEL SELLINO. Il sellino si può inclinare in avanti od indietro. Allenti il dado (Z) mostrato nella figura 8, che si trova sotto il sellino, muova il sellino fi no a raggiungere l’ inclinazione che desidera, ed a con- tinuazione stringa di nuovo il dado con forza. Non aggiusti l’ inclinazione del sellino quando si trovi seduto sopra. 7 COLLOCAZIONE DEL MANUBRIO.- Collocare il manubrio (4) vicino ai fori inferiori del tubo remo (12), facendo passare i cavi dell’hand-grip dalla parte interna del supporto secondo il verso della freccia come indica la fig. 8 e facendoli fuoriuscire dal foro superiore del remo. Di seguito prendere la vite (6) la rondella a molla (7) e la rondella piatta (8) svitate anteriormente ed avvitarle dal lato inferiore del manubrio (4).

MONITOR Allentare le viti (3) Fig. 8 della parte posteriore del monitor.30

Successivamente collocare il monitor in direzione delle frecce sulla lamiera (5). Mettere le viti (3) allentate precedentemente. Avvicini il monitor (2) al tubo manubrio (12) figura 8, colleghi i due terminali che fuoriescono dal tubo manubrio (12) e dal monitor, figura 8. Introduca il monitor (2) nel tubo del manubrio (12), como indicato dalla figura 8 facendo attenzione a non agganciare i cavi. Collochi le viti (6) con le rondelle piane, e verifi cando che il manubrio è ben allineato, stringa con forza tutte le viti del tubo manubri, anche le viti della parte inferiore che nel punto 4 sono stati leggeramente stretti. LIVELLAZIONE. Una volta collocato l’ apparecchio nel suo luogo definitivo, verifichi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterrà avvitando più o meno il piede regolabile (U), figura 9. SPOSTAMENTO ED IMMAGAZZINAGGIO. L’ apparecchio è munito di ruote (V) che rendono più semplice il suo spostamento. Le due ruote che si trovano nella parte anteriore del suo apparecchi o le faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto, come mostra la figura 10. La conservi in un luogo secco con le minori variazioni di temperatura possibili. COLLEGAMENTO ALLA RETE ELETTRICA Introduca la spina d’ aggancio (m) del trasformatore (106) nel punto di collegamento (k), del corpo centrale (40), (parte posteriore inferiore) e colleghi il trasformatore di corrente alla rete elettrica da 220 V, figura 11. Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale).
