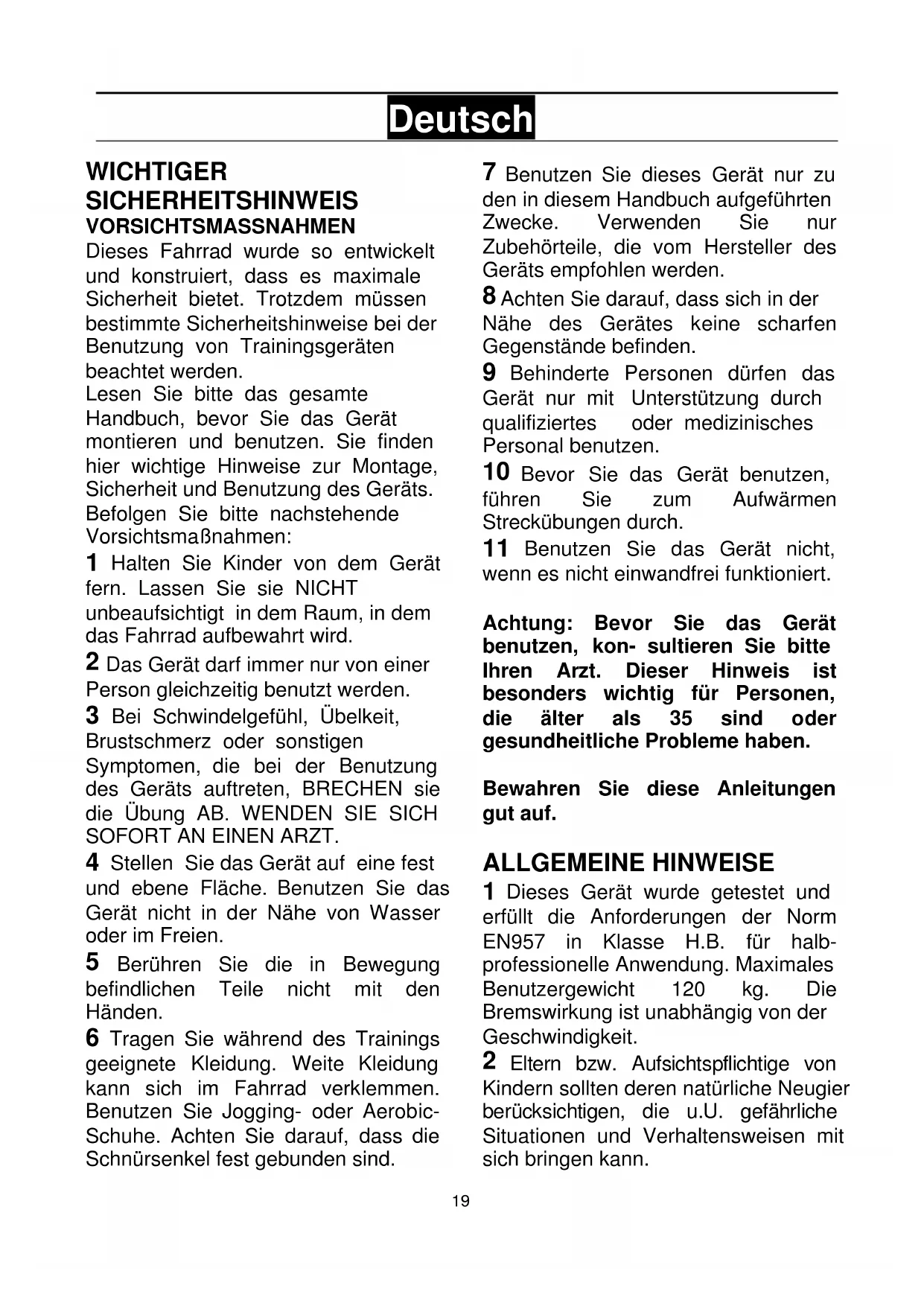

Deutsch WICHTIGER SICHERHEITSHINWEIS VORSICHTSMASSNAHMEN Dieses Fahrrad wurde so entwickelt und konstruiert, dass es maximale Sicherheit bietet. Trotzdem müssen bestimmte Sicherheitshinweise bei der Benutzung von Trainingsgeräten beachtet werden. Lesen Sie bitte das gesamte Handbuch, bevor Sie das Gerät montieren und benutzen. Sie finden hier wichtige Hinweise zur Montage, Sicherheit und Benutzung des Geräts. Befolgen Sie bitte nachstehende Vorsichtsmaßnahmen:

Halten Sie Kinder von dem Gerät fern. Lassen Sie sie NICHT unbeaufsichtigt in dem Raum, in dem das Fahrrad aufbewahrt wird.

Das Gerät darf immer nur von einer Person gleichzeitig benutzt werden.

Bei Schwindelgefühl, Übelkeit, Brustschmerz oder sonstigen Symptomen, die bei der Benutzung des Geräts auftreten, BRECHEN sie die Übung AB. WENDEN SIE SICH SOFORT AN EINEN ARZT.

Stellen Sie das Gerät auf eine fest und ebene Fläche. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder im Freien.

Berühren Sie die in Bewegung befindlichen Teile nicht mit den Händen.

Tragen Sie während des Trainings geeignete Kleidung. Weite Kleidung kann sich im Fahrrad verklemmen. Benutzen Sie Jogging- oder Aerobic- Schuhe. Achten Sie darauf, dass die Schnürsenkel fest gebunden sind.

Benutzen Sie dieses Gerät nur zu den in diesem Handbuch aufgeführten Zwecke. Verwenden Sie nur Zubehörteile, die vom Hersteller des Geräts empfohlen werden.

Achten Sie darauf, dass sich in der Nähe des Gerätes keine scharfen Gegenstände befinden.

Behinderte Personen dürfen das Gerät nur mit Unterstützung durch qualifiziertes oder medizinisches Personal benutzen.

Bevor Sie das Gerät benutzen, führen Sie zum Aufwärmen Streckübungen durch.

Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert. Achtung: Bevor Sie das Gerät benutzen, kon- sultieren Sie bitte Ihren Arzt. Dieser Hinweis ist besonders wichtig für Personen, die älter als 35 sind oder gesundheitliche Probleme haben. Bewahren Sie diese Anleitungen gut auf. ALLGEMEINE HINWEISE

Dieses Gerät wurde getestet und erfüllt die Anforderungen der Norm EN957 in Klasse H.B. für halb- professionelle Anwendung. Maximales Benutzergewicht 120 kg. Die Bremswirkung ist unabhängig von der Geschwindigkeit.

Eltern bzw. Aufsichtspflichtige von Kindern sollten deren natürliche Neugier berücksichtigen, die u.U. gefährliche Situationen und Verhaltensweisen mit sich bringen kann.20

Dieses Gerät darf unter keinen Umständen als Spielzeug verwendet werden.

Der Eigentümer muss sich vergewissern, dass alle Benutzer des Geräts die notwendigen Sicher- heitsvorkehrungen kennen und in geeigneter Weise beachten.

Es wird empfohlen, dass bei der Montage eine zweite Person behilflich ist. Nehmen Sie das Gerät aus der Verpackung und überprüfen Sie, ob alle Teile vorhanden sind: (40) Hauptrahmen; (12) Lenkerstange; (20) Ständerrohr mit Rädern; (30) Ständerrohr mit Stellschrauben für die Höhenverstellung; (2) Monitor mit Lenker (4); (25) und (31) Verkleidung Querstange; (33) Sattel; (43L) linkes Pedal; (43R) rechtes Pedal; (41) Höhenregler Sattel; (106) Stromtransformator . Tüte mit Schrauben: (104) Schraube mit KunststoffgewindeST4.0x14; (105) Flache Unterleg-scheiben M4x16; (e) DoppelmaulSechskant-schlüssel; (f) Kombi-Schraub-schlüssel; (h) Inbusschlüssel 6 mm.

RAHMENROHRE Lagern Sie den Hauptkörper auf einen Stoss Verpackung, wie die Figur 2 zeigt (diese Position erleichtert die Montage). Nehmen Sie das Rahmenrohr mit den Vorderrädern (20). Lösen Sie die Schrauben (12) mit den Scheiben und den Muttern und führen Sie die Schrauben (12) mit den flachen Scheiben und den Muttern ein, wobei Sie beachten müssen, dass die zwei roten Punkte (X) wie in Figur 2 ausgerichtet sind. Ziehen Sie fest an. Nehmen Sie als nächstes die Verkleidung des Rahmens (25) und lagern Sie diese auf dem Rahmenrohr mit Rädern (20) das Sie gerade angebaut haben. Befestigen Sie sie im unteren Bereich mit den Schrauben mit Plastikgewinde (104) und den flachen Scheiben (105). Lagern Sie anschliessend den Hauptkörper auf einen Stoss Verpackung (diese Position erleichtert die Montage). Nehmen Sie das Rahmenrohr mit verstellbaren hinteren Stutzen (30) und positionieren Sie es auf dem hinteren Rahmen der Maschine und führen Sie die Schrauben (12) mit den flachen Scheiben und den Muttern ein, die Sie vorher gelöst haben und ziehen Sie fest an. Nehmen Sie als nächstes die Verkleidung des Rahmens (25) und lagern Sie diese auf dem Rahmenrohr mit Rädern (20) das Sie gerade angebaut haben. Befestigen Sie sie im unteren Bereich mit den Schrauben mit Plastikgewinde (104) und den flachen Scheiben (105) Figur 3.

3. MONTAGE DER PEDALE

Beachten Sie bitte bei der Montage der Pedale die Hinweise genau. Eine fehlerhafte Montage kann das Gewinde des Pedals oder der Kurbelstange beschädigen. Die Positionen rechts und links gelten aus der Sicht des in Trainingsposition auf dem Gerät befindlichen Benutzers. Das rechte Pedal (Markierung R) wird im Uhrzeigersinn auf die echte Kurbelstange Q mit der Markierung R gedreht. Ziehen Sie es gut fest (Abb. 4).21

Das linke Pedal (Markierung L) wird gegen den Uhrzeigersinn auf die linke Kurbelstange mit der Markierung L gedreht. Ziehen Sie es fest an (Abb. 4).

4. MONTAGE DER LENKSTANGE

Verbinden Sie dann die beiden Klemmen (15 und 42) Abb. 5, die aus der Lenkerstange (12) bzw. dem Hauptrahmen (40) treten. Setzen Sie die Lenkerstange (12) auf das aus dem Hauptrahmen (40) vorstehende Rohrstück. Achten Sie dabei darauf, dass die Kabel nicht eingeklemmt werden. Setzen Sie die Schrauben (40) mit den flachen Unterlegscheiben ein (Abb. 5), richten Sie den Lenker aus und ziehen Sie die Schrauben leicht fest.

FLASCHENTRÄGERS.- Nehmen Sie den Flaschenträger (18) und führen Sie ihn durch den oberen Teil des Lenkerrohrs (12) ein. Fig.6. Lösen Sie anschliessend die Schrauben (17) am Lenkerrohr (12), positionieren Sie den Flaschenträger und schrauben Sie ihn mit den vorher gelösten Schrauben (17) an.

6. HINWEISE ZUR MONTAGE

DES SATTELS Um die Sattelstange (39) (Abb. 7) nach oben oder unten zu bewegen, lockern Sie zunächst den Knauf (41) etwas, indem Sie ihn gegen den Uhrzeigersinn drehen. Ziehen Sie dann an dem Knauf und bewegen Sie die Sattelstange, ohne dabei den Knauf loszulassen. Nehmen Sie dann die Querstange des Sattels (18) und montieren Sie den Sattel (33) (Abb. 7). Ziehen Sie die Muttern (Z) an. VERTIKALEINSTELLUNG Um die Sattelstange nach oben oder unten zu bewegen, lockern Sie zunächst den Knauf (41) etwas, indem Sie ihn gegen den Uhrzeigersinn drehen. Ziehen Sie dann an dem Knauf und bewegen Sie die Sattelstange (Abb. 7), ohne dabei den Knauf loszulassen. Wenn die gewünschte Höhe erreicht ist, lösen Sie den Knauf und die Stange rastet in der Öffnung ein. Drehen Sie dann den Knauf (41) im Uhrzeigersinn fest. HORIZONTALEINSTELLUNG Um die horizontale Position des Sattels einzuste llen, muss der Knauf der Querstange des Sattels (37) losgedreht, der Sattel mit der Stange auf die geeignete Position gebracht und der Knauf dann wieder festgedreht werden (Abb. 7). NEIGUNG DES SATTELS. Der Sattel kann nach vorn oder nach hinten schräg gestellt werden. Lösen Sie die Mutter (Z) unter dem Sattel (Abb. 7), bringen Sie ihn in die gewünschte Neigung und ziehen Sie dann die Mutter wieder gut fest. Die Neigung des Sattels darf nicht reguliert werden, wenn man darauf sitzt. 7 ANBRINGEN DES LENKERS.- Platzieren Sie den Lenker (4) neben die unteren Löcher am Ruderrohr (12), und führen Sie das Kabel des Hand- Grip in Pfeilrichtung durch das Innere der Halterung Fig.8.22

Ziehen es dann durch das obere Loch des Ruderrohrs heraus. Anschließend schrauben Sie bitte die zuvor gelöste Schraube (6) mit Federscheibe (7) und flacher Unterlegscheibe (8) am unteren Teil des Lenkers (4) fest.

8. ANBRINGEN DES MONITORS

Lösen Sie die Schrauben (3) Fig.8 auf der Rückseite des Monitors. Setzen Sie den Monitor dann in Pfeilrichtung auf die Konsole des Ruderrohrs (5) Fig.8. Führen Sie dabei die Kabel in das Ruderrohr ein und achten Sie darauf, dass diese nicht gequetscht werden. Setzen Sie die Schrauben (3) ein, die Sie zuvor gelöst haben. Führen Sie den Monitor (2) an die Lenkerstange (12) (Abb. 8). und verbinden Sie die Klemmen, die aus der Lenkerstange (12) und dem Monitor (2) kommen (Abb. 8). Setzen Sie den Monitor (2) auf die Lenkerstange (12) (Abb. 8), achten Sie dabei darauf, dass die Kabel nicht eingeklemmt werden. Setzen Sie die Schrauben (6) mit den flachen Unterlegscheiben ein. Prüfen Sie, ob der Lenker korrekt ausgerichtet ist und ziehen Sie alle Schrauben der Lenkerstange gut fest. Auch die Schrauben des unteren Teils, die in Punkt 4 nur leicht angezogen wurden, müssen festgezogen werden. NIVELLIEREN Wenn sich das Gerät an seinem endgültigen Aufstellungsort befindet, prüfen Sie, ob es einen stabilen Stand auf dem Boden hat und korrekt nivelliert ist. Die Nivellierung kann durch Drehen des einstellbaren Fußes (U) erfolgen (Abb. 9). TRANSPORT UND AUFBEWAHREN Das Gerät verfügt über Räder (V), die seinen Transport erleichtern. Die beiden Räder befinden sich am vorderen Teil des Geräts. Mit ihrer Hilfe kann das Gerät einfacher an den gewünschten Aufstellort gebracht werden (siehe dazu Abbildung 10). Bewahren Sie das Gerät an einem trockenen Ort mit möglichst geringen Temperaturschwankungen auf. NETZANSCHLUSS Stecken Sie den Steckverbindung (m) des Transformators (106) in den Anschluss (k) am Hauptrahmen (40) (unten auf der Rückseite). Schließen Sie den Transformator dann an das 220 V-Netz (Abb. 11). Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs). BH BEHÄLT SICH DAS RECHT ZU ÄNDERUNGEN SEINER PRODUKTSPEZIFIZIERUNGEN OHNE
