Marque	Edifier
Modèle	R1280Ts
Type de produit	Haut-parleur actif 2.0 (enceinte amplifiée)
Puissance de sortie	21W + 21W (RMS)
Réponse en fréquence	52 Hz – 20 kHz
Entrées audio	2 x entrées ligne (RCA)
Sortie caisson de basses	1 x Sub Out (RCA)
Contrôles	Volume, graves, aigus (mollettes), télécommande infrarouge
Alimentation	Secteur 100-240 V~, 50/60 Hz
Connectivité	Câble enceinte pour liaison haut-parleur actif/passif
Accessoires inclus	Télécommande, câble RCA-RCA, câble RCA-3.5mm, câble enceinte, manuel
Dimensions (L x H x P) - estimation	Environ 150 x 240 x 200 mm par enceinte
Poids - estimation	Environ 4,2 kg par enceinte
Matériau du boîtier	MDF (panneaux de fibres à densité moyenne)
Consommation énergétique	Non spécifiée (typique ~40W)
Classe d'isolation	Classe II (double isolation, sans mise à la terre)
Température d'utilisation	0 °C à 35 °C
Entretien	Nettoyer avec un chiffon sec après avoir débranché l'appareil. Ne pas utiliser de produits chimiques.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service agréé.
Sécurité	Ne pas ouvrir le boîtier. Ne pas exposer à l'eau. Tenir hors de portée des enfants (pile bouton).

FOIRE AUX QUESTIONS - R1280Ts EDIFIER

Que faire si je n’ai pas de son ?

Vérifiez que l’enceinte est allumée et que le volume n’est pas au minimum. Assurez-vous que les câbles audio sont correctement branchés (entrée ligne 1 ou 2). Essayez de monter le volume avec la télécommande ou le contrôle principal. Vérifiez que votre source audio émet bien un signal.

Pourquoi mes enceintes émettent-elles un bruit de fond ?

Les enceintes Edifier produisent très peu de bruit. Le bruit peut provenir de votre source audio. Débranchez les câbles audio et augmentez le volume : si vous n’entendez rien à 1 mètre, le produit est normal. Sinon, contactez le service client.

Comment connecter un caisson de basses externe ?

Branchez votre caisson de basses sur le port “Sub Out” à l’arrière de l’enceinte active. Le niveau des basses des enceintes sera automatiquement réduit pour laisser le caisson gérer les fréquences basses.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile (CR2032) est correctement installée et qu’elle n’est pas usée. Pointez la télécommande vers le récepteur infrarouge (situé sur la face avant). Éloignez les obstacles. Si le problème persiste, remplacez la pile.

Puis-je utiliser les deux entrées ligne en même temps ?

Oui, les deux signaux seront lus simultanément. Si vous souhaitez n’écouter qu’une source, baissez le volume ou éteignez l’autre appareil.

Comment régler les graves et les aigus ?

Utilisez les molettes “bass” et “treble” à l’arrière de l’enceinte active. Tournez-les dans le sens horaire pour augmenter, antihoraire pour diminuer.

Puis-je utiliser les enceintes avec un ordinateur ?

Oui, connectez la sortie audio de votre ordinateur à l’entrée ligne 1 ou 2 à l’aide du câble RCA-3.5mm fourni.

Que signifie le témoin lumineux sur la face avant ?

Le voyant indique l’état de l’enceinte : allumé fixe, rouge en veille, etc. (selon le modèle). Reportez-vous au manuel pour les détails.

Comment nettoyer les enceintes ?

Éteignez et débranchez l’appareil. Utilisez un chiffon doux et sec. N’utilisez jamais de solvants, alcool ou produits abrasifs.

Les enceintes sont-elles compatibles Bluetooth ?

Non, le modèle R1280Ts ne dispose pas de Bluetooth. Il utilise des connexions filaires (RCA, jack 3.5mm).

MODE D'EMPLOI R1280Ts EDIFIER

1. Lisez toutes ces instructions avec attention. Conservez-les avec soin pour référence future.
2. N'utilisez que les pièces et accessoires certifiés par le fabricant.
3. Installez le produit correctement en suivant les instructions données dans la section concernant la connexion du dispositif.
4. Le produit est conçu pour une utilisation en environnement de température situé entre 0 et 35 °C.
5. Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le produit à la pluie ou à l'humidité.
6. Ne pas utiliser cet appareil à proximité de l'eau. Ne pas immerger le produit dans l'eau ni l'exposer à des éclaboussures ou à des égouttements.
7. Ne pas installer ni utiliser ce produit à proximité d'une source de chaleur (par ex. un radiateur, un chauffe-eau, un four ou tout autre appareil produisant de la chaleur).
8. Ne pas poser d'objet rempli d'eau, comme un vase sur le produit. Ne pas y déposer de source de flamme nue, comme une bougie.
9. Ne pas obstruer les ouvertures d'aération. Ne pas insérer d'objet dans une ouverture de l'appareil. Ceci pourrait entraîner des incendies ou des électrocutions.
10. Veillez à conserver un espace libre sur tout le pourtour de l'appareil pour garantir une aération correcte (un espace de 5 centimètres est recommandé).
11. Ne jamais forcer pour insérer une prise. Avant de brancher un câble, assurez-vous que le port sur l'appareil est libre de toute obstruction et que la prise corresponde bien au type de port.
12. Conservez les accessoires et les pièces (comme les vis) hors de portée des enfants, pour éviter qu'ils ne les avalent.
13. Ne jamais ouvrir ni retirer le boîtier de l'appareil. L'ouverture ou le retrait du boîtier peut vous exposer à des tensions dangereuses et d'autres dangers. Quelle que soit la cause du dommage (un câble ou une prise endommagée, la mise en contact avec de l'eau, la pluie ou de l'humidité, une chute ou une défaillance de source inconnue), toute réparation doit être effectuée aussitôt que possible, par le personnel agréé.
14. Avant de nettoyer le produit avec un tissu sec, toujours éteindre le produit et débrancher d'abord la fiche électrique.
15. Ne jamais utiliser d'acide puissant, de produits alcalis, d'essence, d'alcool ou un autre dissolvant chimique pour en nettoyer la surface. Utilisez uniquement un dissolvant neutre ou de l'eau claire pour le nettoyage.

L'écoute de musique à volume extrême de manière prolongée peut affecter l'audition de l'utilisateur. Veillez à régler le volume à un niveau adéquat.

Élimination correcte de ce produit. Ce symbole avise qu'en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers. Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour l'environnement ou la santé résultant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de l'environnement.

N'utiliser qu'avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l'appareil. Faire attention lors du déplacement d'un panier/appareil combiné afin d'éviter des blessures en cas de renversement si un panier est utilisé.

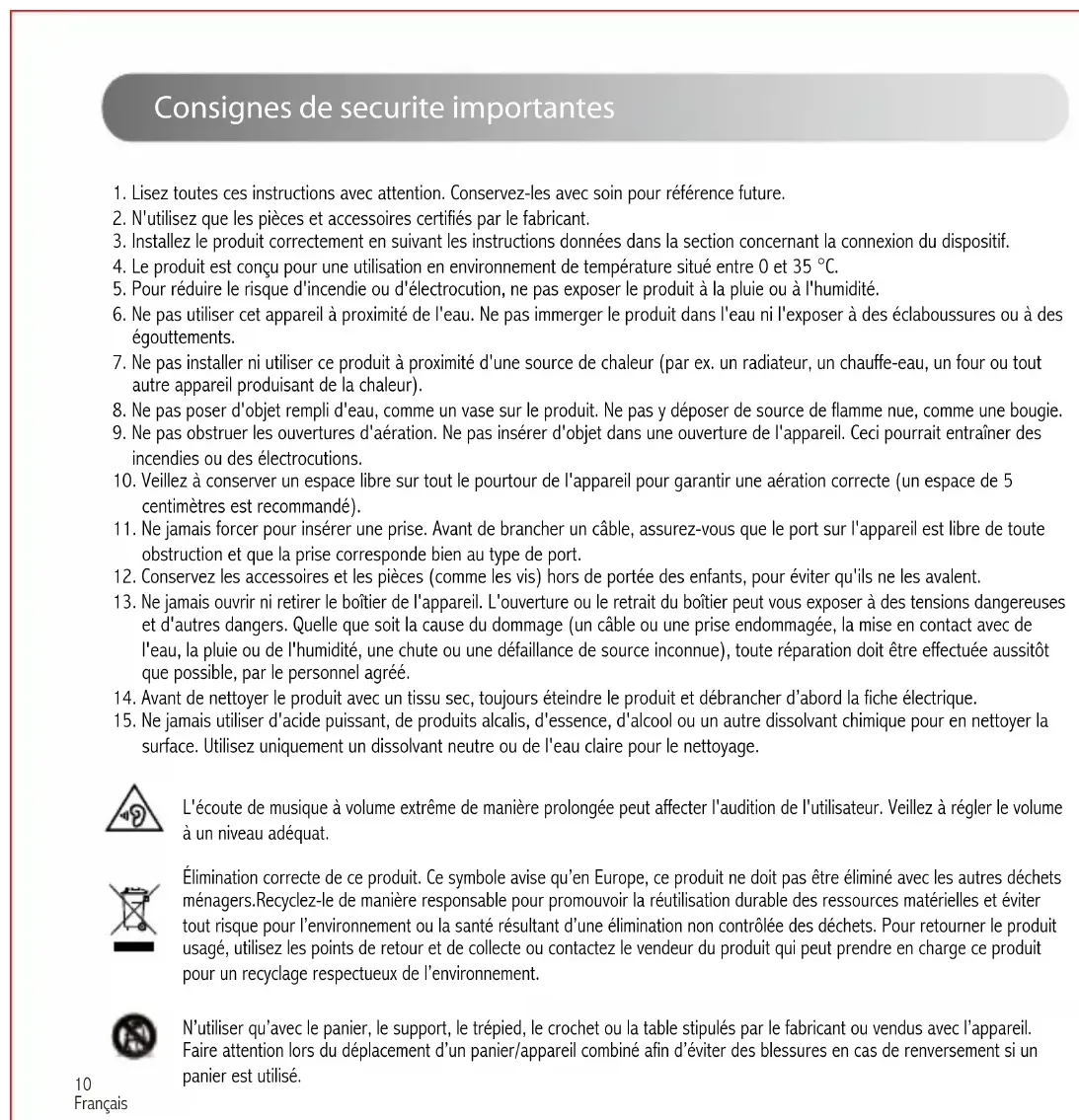

Consignes de securite importantes

Avertissement sur l'alimentation électrique:

1. Placez le produit à proximité de la prise électrique pour une utilisation facile.
2. Avant utilisation, assurez-vous que le voltage délivré par la prise murale soit bien compatible avec le produit. Vous pouvez consulter les informations de voltage sur l'étiquette présente sur le produit.
3. Pour des raisons de sécurité, débranchez l'appareil pendant les orages ou lors des périodes d'inutilisation prolongées.
4. L'alimentation peut chauffer en cours d'utilisation normale. Veillez à ce que le lieu d'utilisation soit correctement ventilé et surveillez le produit.
5. Étiquettes d'avertissement apposées sur le boîtier ou au-dessous du produit ou de l'adaptateur secteur.

Ce symbole indique à l'utilisateur la présence de voltage dangereux non isolé à l'intérieur de l'appareil, qui pourrait être suffisant pour constituer un risque d'électrocution.

Ce symbole est présent pour indiquer que le produit ne doit pas être ouvert et qu'il ne contient aucun composant remplaçable par l'utilisateur. En cas de besoin de réparation, apportez le produit au centre de service agréé.

Ce symbole indique que le produit doit être utilisé uniquement en intérieur.

Ce symbole indique que le produit est de CLASSE II, autrement dit à double isolation électrique et qu'il ne nécessite donc pas de mise à la terre.

Lors de l'utilisation d'une prise au RESEAU ELECTRIQUE ou d'un coupleur comme dispositif de déconnexion ; ce dernier sera maintenu opérationnel.

Contenu du l'emballage

EDIFIER

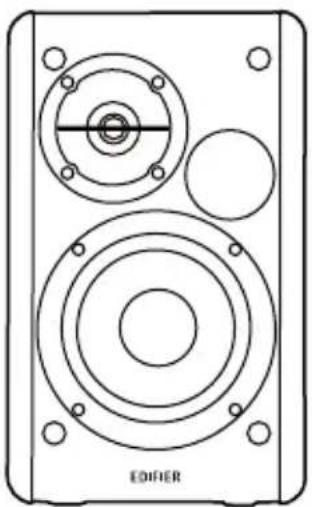

Haut-parleur actif Haut-parleur passif Câble de connexion des haut-parleurs

Câble audio RCA - RCA

Télécommande Manuel d'utilisateur Câble audio RCA - 3,5mm

Remarque: Les images utilisées servent de référence uniquement, et peuvent ne pas correspondre au produit.

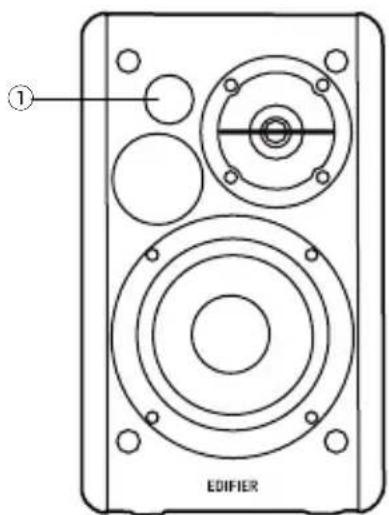

Illustrations

① EDIFIER

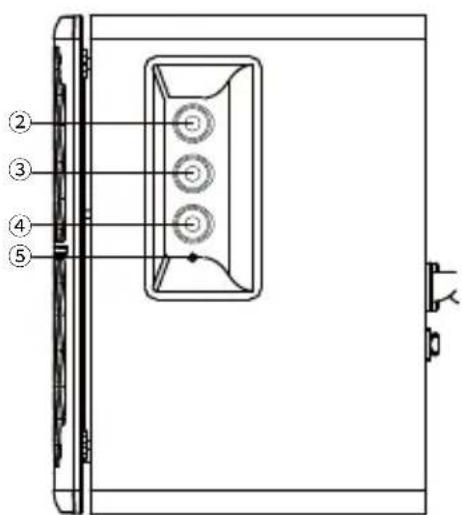

1. Récepteur infrarouge/indicateur de source
2. Réglage des aigus
3. Réglage des basses
4. Contrôle du volume principal
5. Voyant d'alimentation
6. Port d'entrée de connexion audio
7. Connexion au haut-parleur passif
8. Port de sortie de caisson de basses
9. Interrupteur marche/arrêt
10. Cordon d'alimentation

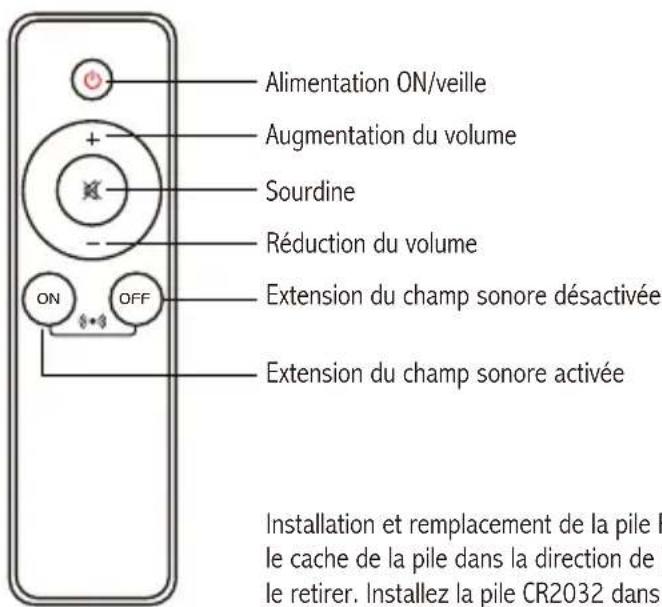

Télécommande

Alimentation ON/veille Augmentation du volume Sourdine Réduction du volume Extension du champ sonore désactivée Extension du champ sonore activée ON OFF Installation et remplacement de la pile B le cache de la pile dans la direction de le retirer. Installez la pile CR2032 dans

Installation et remplacement de la pile Faites tourner le cache de la pile dans la direction de la flèche pour le retirer. Installez la pile CR2032 dans le sens correct dans le compartiment, puis fermez le cache.

② OPEN + 0↑PUSH

AVERTISSEMENT!

1. Ne pas avaler la pile, risque de brûlure chimique.
2. Le produit comporte une pile-bouton. L'ingestion de la pile peut entraîner des blessures et même la mort. Ne pas placer une pile neuve ou usagée à portée des enfants.
3. Ne pas utiliser le produit si le cache de pile est manquant ou n'est pas fermé, et gardez la télécommande hors de portée des enfants.
4. Rendez-vous immédiatement à l'hôpital en cas d'ingestion de la pile.

Remarque:

1. Ne pas placer la télécommande dans un lieu chaud et humide.
2. Ne pas recharger la pile.
3. Retirer la pile avant une période d'inutilisation prolongée.
4. Ne pas exposer la pile à une température excessive, comme la lumière directe du Soleil, un feu ou similaire.
5. Risque d'explosion si la pile est remplacée de façon incorrecte. Ne remplacez une pile que par une pile du même type ou de type équivalent.

Connexion & Guide d'utilisation


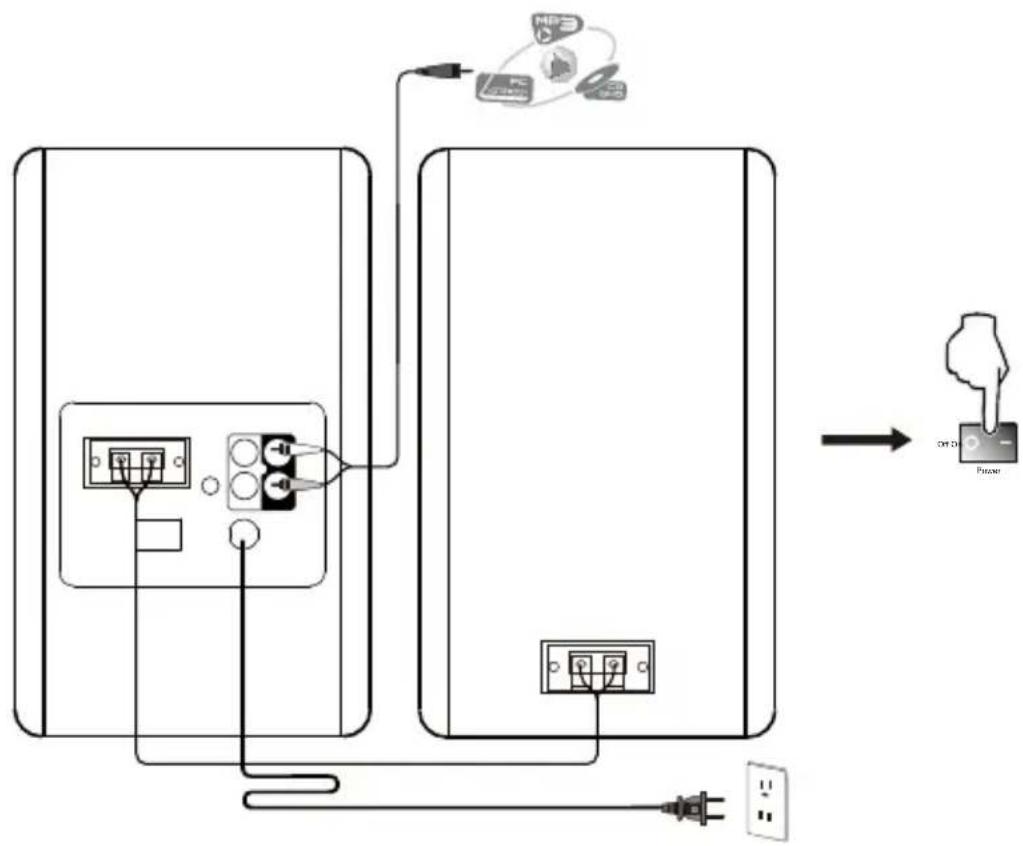

• Connecter les haut-parleurs actif et passif avec les câble de connexion haut-parleur fournis (le câble doré à l'attache rouge et le câble argenté à l'attache noire; vérifiez qu'aucun court-circuit n'est présent, ni qu'aucune connexion virtuelle n'est effectuée).
• Connectez la source audio au port d'entrée « Line In 1 » / « Line In 2 » (faites attention à la correspondance des couleurs) sur le panneau arrière du haut-parleur actif à l'aide du câble audio.
• Connectez les haut-parleurs à la source d'alimentation à l'aide du câble d'alimentation, et activez le bouton d'alimentation. Les haut-parleurs doivent être prêts à fonctionner.

Connexion & Guide d'utilisation

Réglages


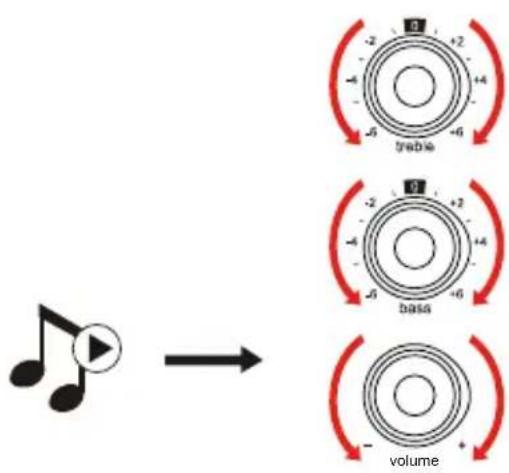

→ Ecouter le son sur votre appareil connecté et régler le volume principal/graves/aigus au niveau souhaité.

NB:

Si deux sources audio sont simultanément branchées, les deux signaux seront lus.

Afin de dédier une sortie audio à l'une des sources, baisser le volume ou éteindre l'appareil qui n'est pas sélectionné.

Le port « Sub Out » sur le panneau arrière du haut-parleur actif comporte une fonction de détection. Lorsque le port est connecté à un caisson de basses externe, le niveau des basses du haut-parleur est réduit et les basses seront principalement prises en charge par le caisson de basse connecté.

Caractéristiques techniques

Puissance de sortie : R/L: 21W+21W

Réponse en fréquence: 52Hz à 20KHz

Source audio: Entrée ligne 1, Entrée ligne 2

Dépannage

Pas de son

• Assurez-vous que les enceintes sont allumées.
• Essayez de monter le volume en utilisant le réglage de volume principal ou la télécommande.
• Vérifiez que les câbles audio sont bien connectés et que l'entrée est correctement réglée sur les haut-parleurs.
• Vérifiez s'il y a une sortie de signal provenant de la source audio.

Possible de démarrer le R1280Ts

- Vérifiez si l'alimentation principale est connectée ou si la prise secteur est active.

Bruit provenant des hauts-parleurs

Les hauts-parleurs d'EDIFIER émettent peu de bruit, tandis que le bruit de fond de certains dispositifs audio est trop élevé. Veuillez débrancher les câbles audios et augmentez le volume. Si vous ne pouvez pas entendre les hauts-parleurs en vous tenant à 1 mètre d'eux, alors il y a un problème avec ce produit.
