MANUAL DE USUARIO R1280Ts EDIFIER

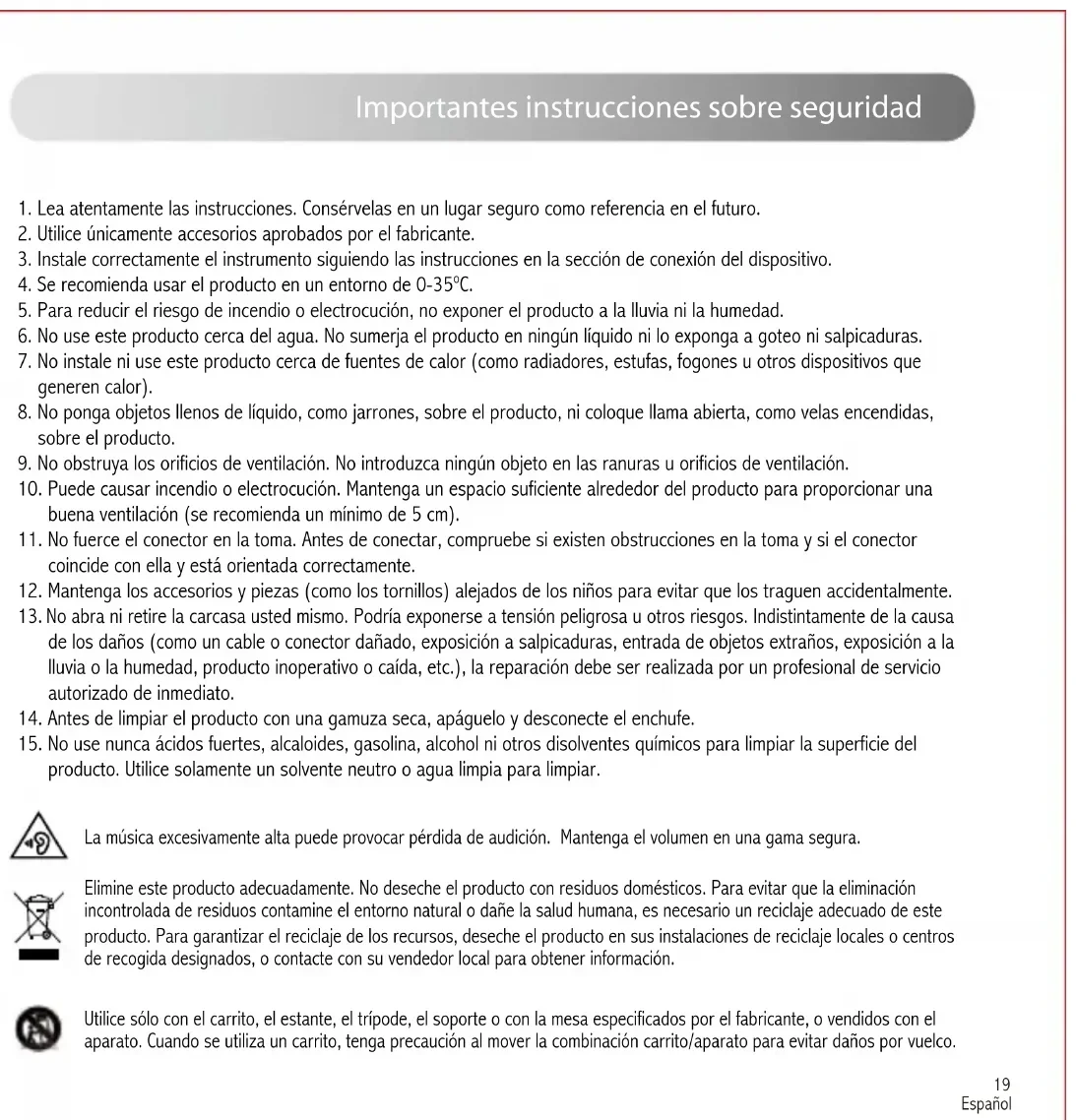

1. Lea atentamente las instrucciones. Consérvelas en un lugar seguro como referencia en el futuro.

2. Utilice únicamente accesorios aprobados por el fabricante.

3. Instale correctamente el instrumento siguiendo las instrucciones en la sección de conexión del dispositivo.

4. Se recomienda usar el producto en un entorno de 0-35ºC.

5. Para reducir el riesgo de incendio o electrocución, no exponer el producto a la lluvia ni la humedad.

6. No use este producto cerca del agua. No sumerja el producto en ningún líquido ni lo exponga a goteo ni salpicaduras.

7. No instale ni use este producto cerca de fuentes de calor (como radiadores, estufas, fogones u otros dispositivos que

generen calor). 8. No ponga objetos llenos de líquido, como jarrones, sobre el producto, ni coloque llama abierta, como velas encendidas, sobre el producto.

9. No obstruya los orificios de ventilación. No introduzca ningún objeto en las ranuras u orificios de ventilación.

10. Puede causar incendio o electrocución. Mantenga un espacio suficiente alrededor del producto para proporcionar una

buena ventilación (se recomienda un mínimo de 5 cm).

11. No fuerce el conector en la toma. Antes de conectar, compruebe si existen obstrucciones en la toma y si el conector

coincide con ella y está orientada correctamente. 12. Mantenga los accesorios y piezas (como los tornillos) alejados de los niños para evitar que los traguen accidentalmente.

No abra ni retire la carcasa usted mismo. Podría exponerse a tensión peligrosa u otros riesgos. Indistintamente de la causa de los daños (como un cable o conector dañado, exposición a salpicaduras, entrada de objetos extraños, exposición a la lluvia o la humedad, producto inoperativo o caída, etc.), la reparación debe ser realizada por un profesional de servicio autorizado de inmediato.

14. Antes de limpiar el producto con una gamuza seca, apáguelo y desconecte el enchufe.

15. No use nunca ácidos fuertes, alcaloides, gasolina, alcohol ni otros disolventes químicos para limpiar la superficie del producto. Utilice solamente un solvente neutro o agua limpia para limpiar. Importantes instrucciones sobre seguridad20 Español Importantes instrucciones sobre seguridad Este símbolo advierte al usuario de la presencia de tensión peligrosa no aislada en el interior de la carcasa del producto que puede tener la magnitud suficiente para constituir un riesgo de electrocución a personas. Este símbolo advierte al usuario que no desmonte la carcasa del producto, y que no existen piezas sustituibles por el usuario en su interior. Lleve el producto a un centro de servicio autorizado para su reparación. Este símbolo indica que el producto solamente ha sido diseñado para uso en interiores. Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o doble aislamiento sin necesidad de conexión a tierra. Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente de manera que se pueda manejar fácilmente.

2. Antes del uso, asegúrese de que la tensión operativa sea idéntica a su alimentación local. Puede encontrar la tensión

operativa correcta en la placa del producto.

3. Por motivos de seguridad, desconecte el producto durante tormentas o cuando no lo vaya a usar durante un tiempo

4. En condiciones normales la alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga cuidado.

5. Etiquetas de advertencias de seguridad en el chasis o la parte inferior del producto o adaptador de alimentación.

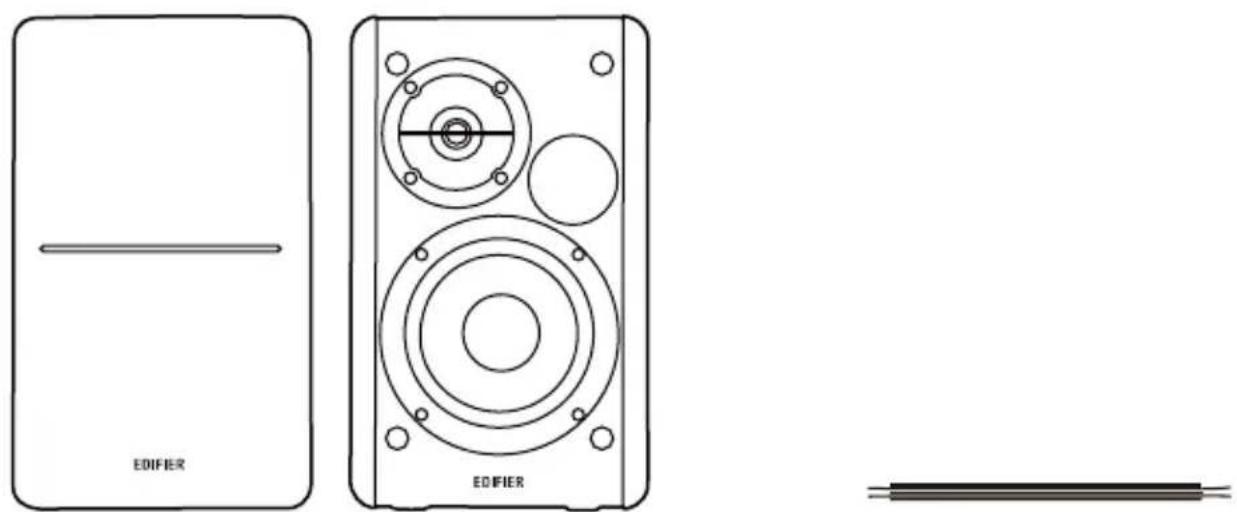

El enchufe de la RED o el adaptador del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión quedará fácilmente operativo.21 Español Contenido de la caja Altavoz activo Altavoz pasivo Cable para la conexión de los altavoces Cable de audio RCA a RCA Mando a distancia Manual de usuario Cable de audio 3,5mm-RCA Nota: Las imágenes aparecen con un fin meramente ilustrativo y pueden variar del producto final.22 Español Ilustraciones

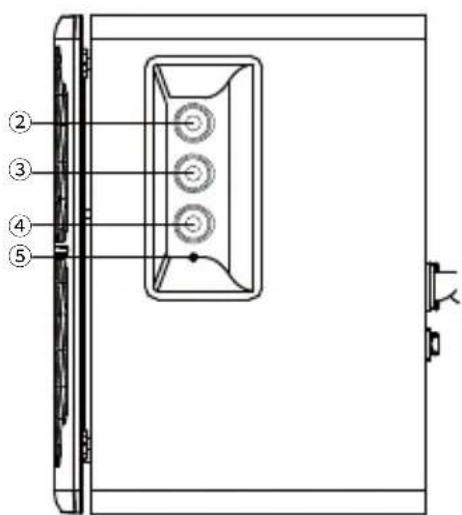

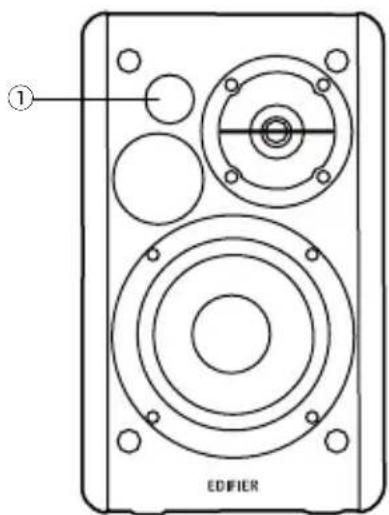

1. Receptor de infrarrojos/indicador de entrada

2. Selector de agudos

3. Selector de bajos

4. Control de volumen maestro

5. Indicador de alimentación

6. Conector de entrada de audio

7. Conexión a altavoz pasivo

10. Cable de alimentación23

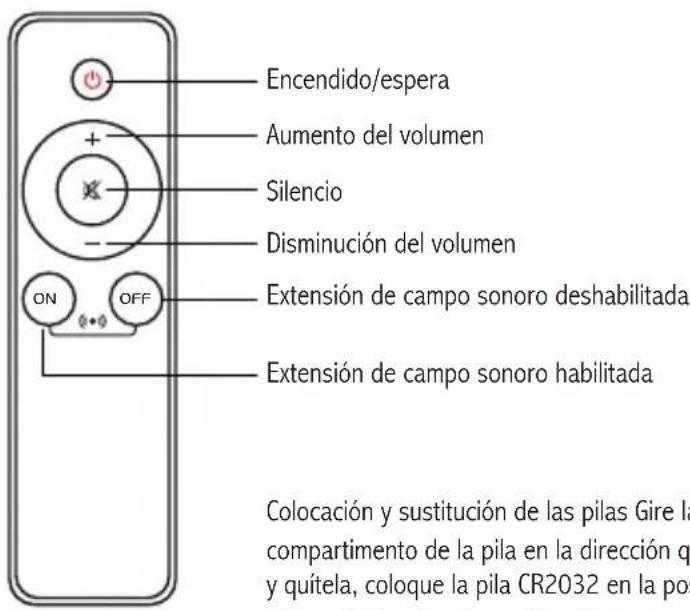

Español Mando a distancia ¡ADVERTENCIA!

1. No ingiera la pila; peligro de quemadura química.

2. El producto incluye una pila de botón. La ingestión de la pila puede causar lesiones o la muerte. No deje las pilas nuevas ni las usadas al alcance de los niños.

No utilice el aparato si la tapa del compartimento de la pila se ha perdido o no cierra y manténgalo fuera del alcance de los niños.

4. Acuda inmediatamente a un hospital en caso de ingerir la pila.

1. No deje el mando a distancia en lugares calurosos ni húmedos.

2. No cargue las pilas.

3. Retire las pilas cuando no vaya a utilizar el aparato durante un tiempo.

4. No exponga las pilas a la luz directa del sol ni las deje cerca del fuego o de alguna fuente de calor.

Si la batería se sustituye incorrectamente existe peligro de explosión. Sustitúyala únicamente por una de tipo igual o equivalente. Encendido/espera Aumento del volumen Silencio Disminución del volumen Extensión de campo sonoro deshabilitada Extensión de campo sonoro habilitada

OFF Colocación y sustitución de las pilas Gire la tapa del compartimento de la pila en la dirección que indica la flecha y quítela, coloque la pila CR2032 en la posición correcta en el lugar indicado y luego cierre la tapa. PUSH24 Español Conectividad y manual de funcionamiento

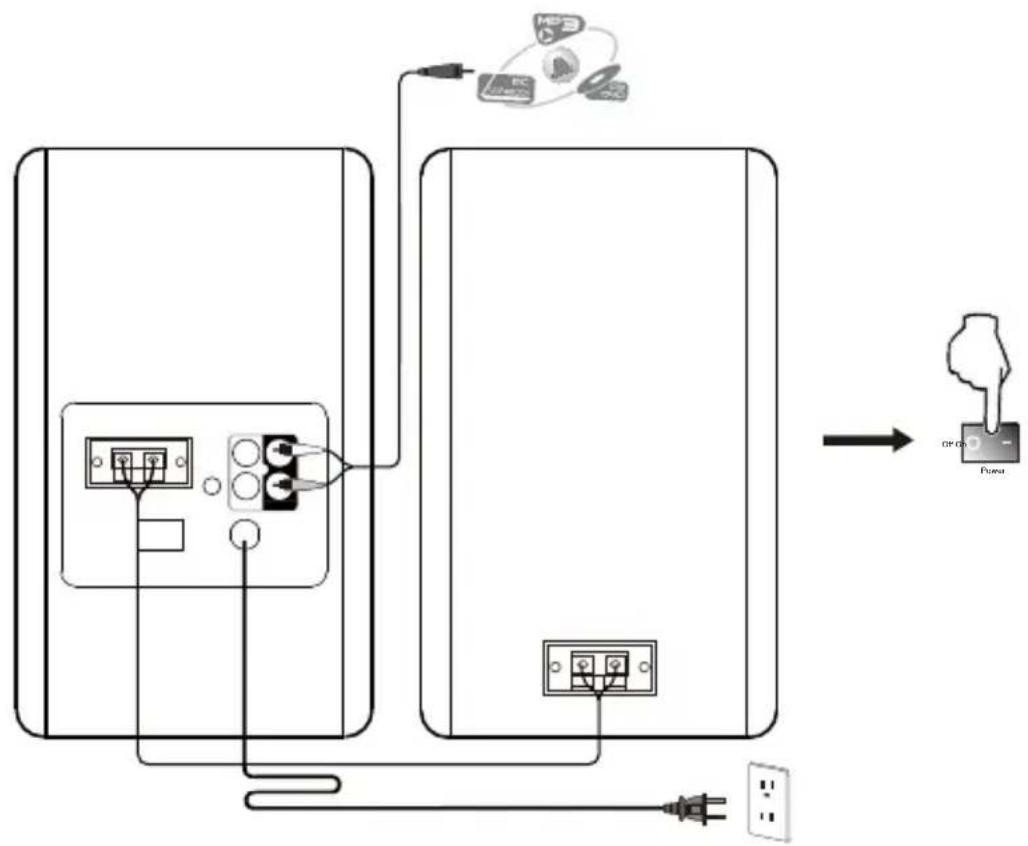

• Conecte el parlante activo y el pasivo con el cable de conexión proporcionado (el cable dorado a la abrazadera roja, y el cable plateado a la abrazadera negra; asegúrese de que no existan cortocircuitos o conexión virtual).

• Conecte la fuente de audio al puerto de entrada de "Line In 1" o "Line In 2" (fíjese en la combinación de colores) del panel posterior del altavoz activo con un cable de audio.

• Conecte los altavoces a la fuente de alimentación con el cable y encienda la fuente de alimentación, los altavoces deben estar listos para funcionar. Off On Power25 Español Conectividad y manual de funcionamiento Ajuste Nota: Si hay dos fuentes de audio conectadas simultáneamente, ambas señales se reproducirán. Para asignar la salida de audio desde una fuente, baje el volumen o apague el dispositivo no seleccionado. El puerto "Sub Out" del panel posterior del altavoz activo tiene función de detección. Cuando se conecte el puerto con un subwoofer externo, los graves del altavoz se reducirán, y se emitirán los graves principalmente por el subwoofer conectado.

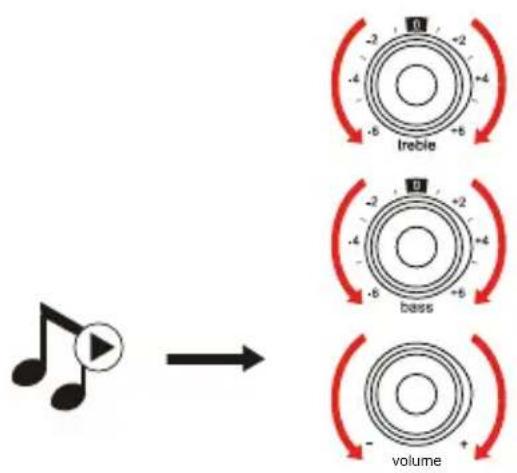

• Reproduzca el audio en el dispositivo conectado y ajuste el volumen/los bajos/los agudos al nivel deseado. volume26 Español Especificaciones Potencia de salida: R/L: 21W+21W Respuesta de frecuencia: 52Hz-20KHz Entradas de audio: Entrada de línea 1, Entrada de línea 227 Español Resolución de problemas No hay sonido

• Compruebe que el altavoz esté activado.

• Intente subir el volumen con el botón de control de volumen general o con el mando a distancia.

• Asegúrese de que los cables de audio están correctamente conectados y la entrada a los altavoces está ajustada.

• Compruebe si hay señal de salida de la fuente de audio. El R1280Ts no se enciende

• Compruebe si el enchufe está conectado a la toma de corriente o si hay corriente. Ruido procedente de los altavoces
