Marca	Edifier
Modello	R1280Ts
Tipo di prodotto	Altoparlante attivo 2.0 (cassa amplificata)
Potenza di uscita	21W + 21W (RMS)
Risposta in frequenza	52 Hz – 20 kHz
Ingressi audio	2 x ingressi linea (RCA)
Uscita subwoofer	1 x Sub Out (RCA)
Controlli	Volume, bassi, alti (manopole), telecomando infrarosso
Alimentazione	Rete 100-240 V~, 50/60 Hz
Connettività	Cavo cassa per collegamento altoparlante attivo/passivo
Accessori inclusi	Telecomando, cavo RCA-RCA, cavo RCA-3.5mm, cavo cassa, manuale
Dimensioni (L x A x P) - stima	Circa 150 x 240 x 200 mm per cassa
Peso - stima	Circa 4,2 kg per cassa
Materiale del cabinet	MDF (pannelli di fibra a media densità)
Consumo energetico	Non specificato (tipico ~40W)
Classe di isolamento	Classe II (doppio isolamento, senza messa a terra)
Temperatura di utilizzo	0 °C a 35 °C
Manutenzione	Pulire con un panno asciutto dopo aver scollegato l'apparecchio. Non utilizzare prodotti chimici.
Riparabilità	Nessuna parte riparabile dall'utente. Contattare un centro assistenza autorizzato.
Sicurezza	Non aprire il cabinet. Non esporre all'acqua. Tenere fuori dalla portata dei bambini (batteria a bottone).

Domande frequenti - R1280Ts EDIFIER

Cosa fare se non c'è audio?

Verificare che la cassa sia accesa e che il volume non sia al minimo. Assicurarsi che i cavi audio siano collegati correttamente (ingresso linea 1 o 2). Provare ad alzare il volume con il telecomando o il controllo principale. Verificare che la sorgente audio emetta un segnale.

Perché le mie casse emettono un rumore di fondo?

Le casse Edifier producono pochissimo rumore. Il rumore può provenire dalla sorgente audio. Scollegare i cavi audio e alzare il volume: se non si sente nulla a 1 metro, il prodotto è normale. Altrimenti, contattare il servizio clienti.

Come collegare un subwoofer esterno?

Collegare il subwoofer alla porta “Sub Out” sul retro della cassa attiva. Il livello dei bassi delle casse verrà automaticamente ridotto per lasciare che il subwoofer gestisca le frequenze basse.

Il telecomando non funziona, cosa fare?

Verificare che la batteria (CR2032) sia installata correttamente e non sia scarica. Puntare il telecomando verso il ricevitore infrarosso (situato sul pannello frontale). Allontanare gli ostacoli. Se il problema persiste, sostituire la batteria.

Posso usare entrambi gli ingressi linea contemporaneamente?

Sì, entrambi i segnali verranno riprodotti simultaneamente. Se si desidera ascoltare una sola sorgente, abbassare il volume o spegnere l'altro apparecchio.

Come regolare bassi e alti?

Usare le manopole “bass” e “treble” sul retro della cassa attiva. Ruotarle in senso orario per aumentare, antiorario per diminuire.

Posso usare le casse con un computer?

Sì, collegare l'uscita audio del computer all'ingresso linea 1 o 2 utilizzando il cavo RCA-3.5mm in dotazione.

Cosa significa la spia luminosa sul pannello frontale?

La spia indica lo stato della cassa: accesa fissa, rossa in stand-by, ecc. (a seconda del modello). Fare riferimento al manuale per i dettagli.

Come pulire le casse?

Spegnere e scollegare l'apparecchio. Usare un panno morbido e asciutto. Non utilizzare mai solventi, alcol o prodotti abrasivi.

Le casse sono compatibili Bluetooth?

No, il modello R1280Ts non dispone di Bluetooth. Utilizza connessioni cablate (RCA, jack 3.5mm).

MANUALE UTENTE R1280Ts EDIFIER

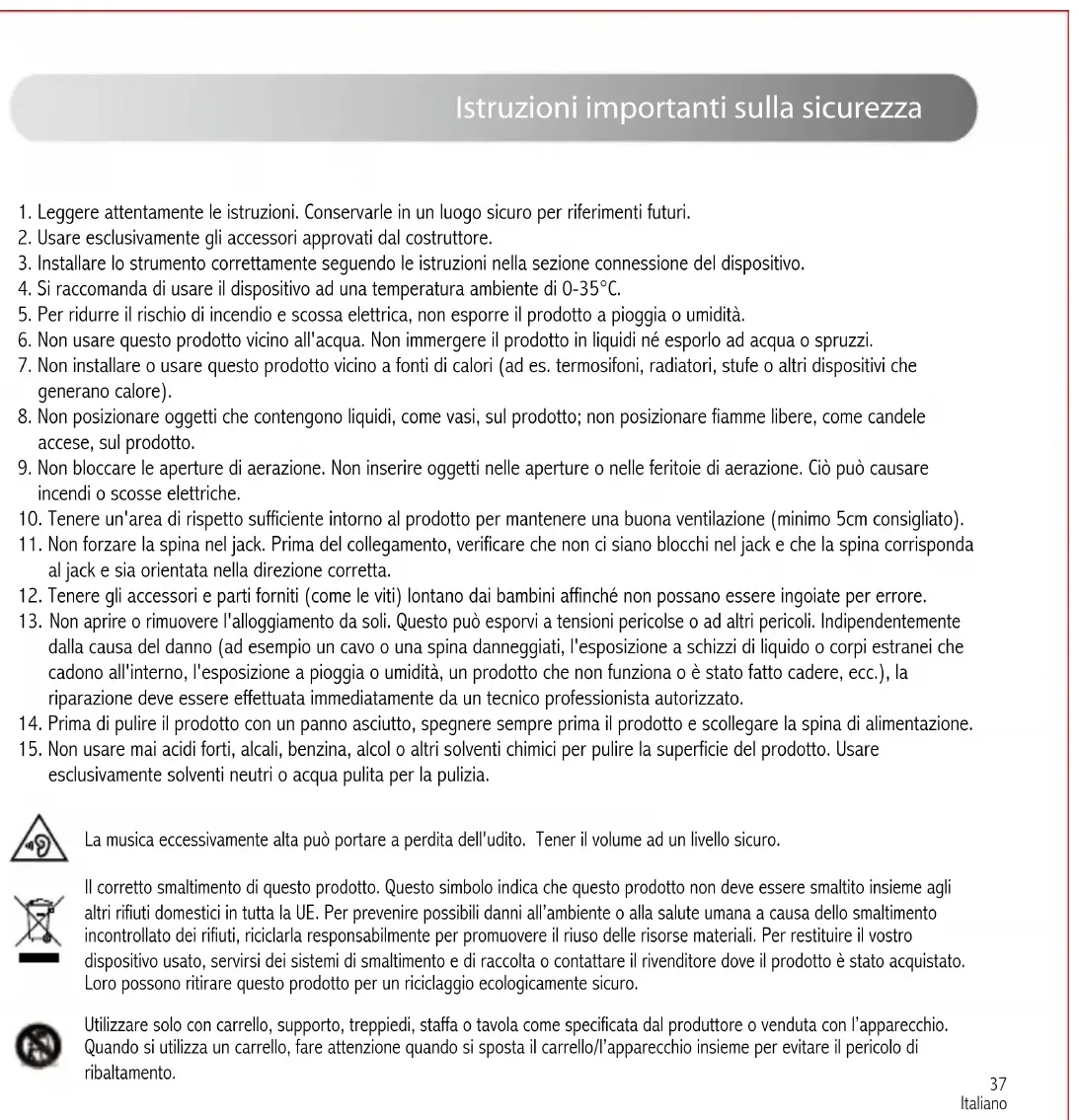

Istruzioni importanti sulla sicurezza

1. Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.

2. Usare esclusivamente gli accessori approvati dal costruttore.

3. Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.

4. Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C.

5. Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.

6. Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.

7. Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).

8. Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.

9. Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.

10. Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).

11. Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.

12. Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.

13. Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.

14. Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.

15. Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. Etichette di avvertenza per la sicurezza sull'alloggiamento o sulla base del prodotto o sull'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

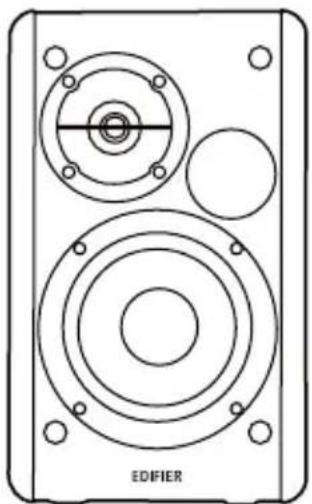

Contenuto della confezione

EDIFIER

Altoparlante attivo Altoparlante passivo Cavo di collegamento altoparlanti

Cavo audio da RCA a RCA

Telecomando Manuale dell'utente Cavo audio RCA da 3,5mm

Nota: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

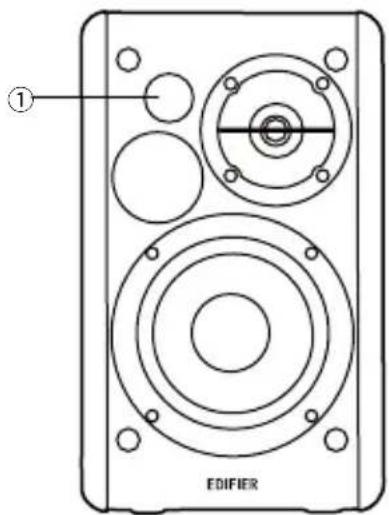

Illustrazioni

① EDIFIER

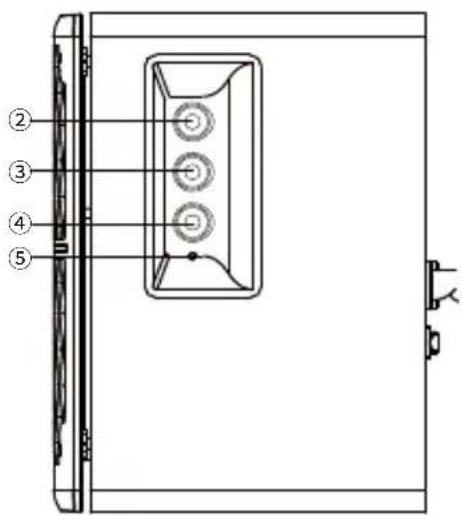

1. Ricevitore a infrarossi/indicatore di ingresso
2. Manopola alti
3. Manopola bassi
4. Controllo del volume principale
5. Indicatore di alimentazione
6. Porta connettore ingresso audio
7. Collegamento all'altoparlante passivo
8. Collegamento all'subwoofer esterno
9. Tasto di accensione
10. Cavo di alimentazione

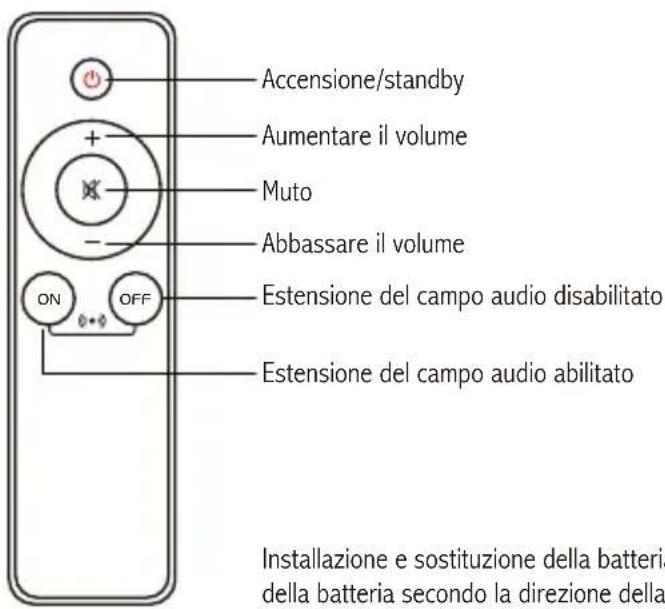

Telecomando

Accensione/standby Aumentare il volume Muto Abbassare il volume Estensione del campo audio disabilitato ON OFF Estensione del campo audio abilitato Installazione e sostituzione della batteria della batteria secondo la direzione della

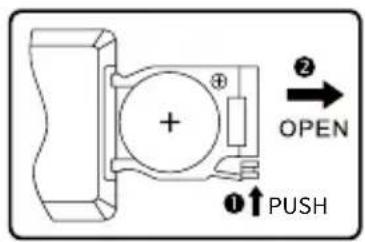

Installazione e sostituzione della batteria Ruotare il coperchio della batteria secondo la direzione della freccia ed estrarla; installare correttamente la batteria CR2032 nel vano batteria e poi chiudere il coperchio della batteria.

OPEN ② ①↑ PUSH

AVVERTENZA!

1. Non ingerire la batteria; pericolo di ustioni chimiche.
2. Il prodotto include una batteria wafer. L'ingerimento di questa batteria può causare lesioni o la morte. Non collocare la batteria vecchia o nuova in luoghi alla portata dei bambini.
3. Non usare il prodotto se il coperchio della batteria manca o non è chiuso e tenere il telecomando fuori dalla portata dei bambini.
4. Se la batteria è stata ingerita è necessario dirigersi subito in ospedale.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

Guida alla connettività e all'uso


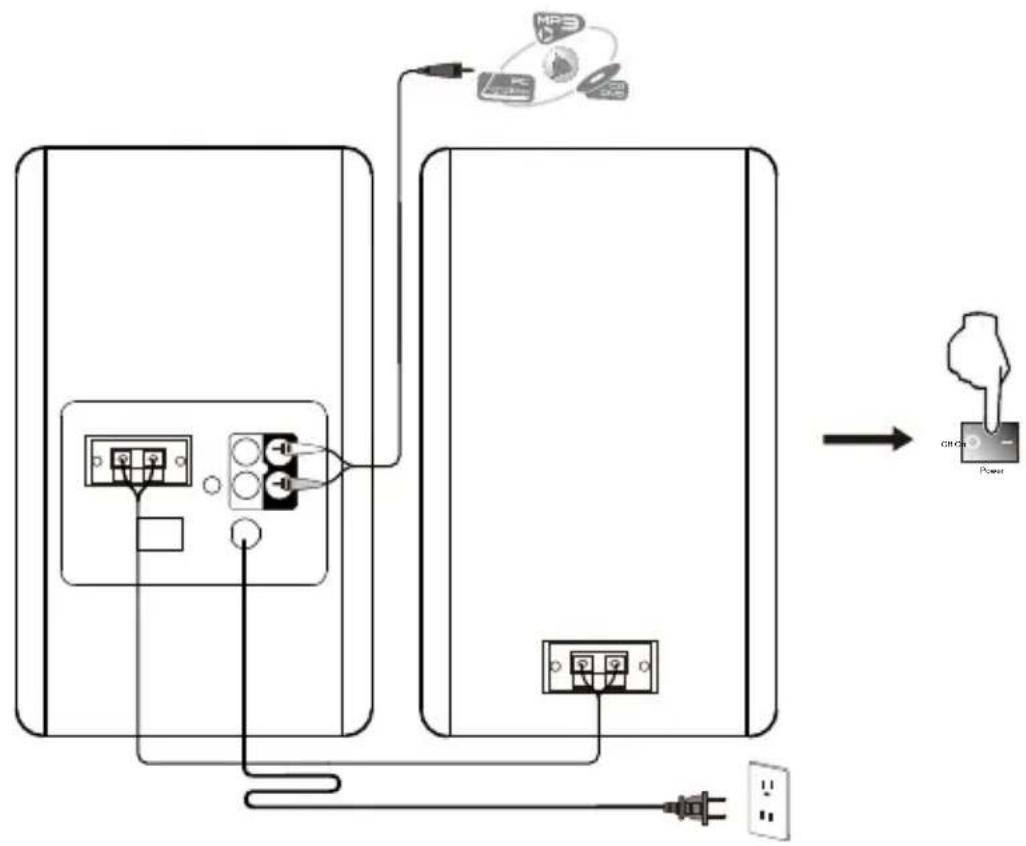

• Collegare l'altoparlante attivo e quello passivo con il cavo di connessione incluso (cavo dorato al morsetto cavo rosso e cavo argentato al nero; assicurarsi che non vi siano cortocircuiti o connessioni virtuali).
• Collegare la sorgente audio alla porta di ingresso "Line In 1" / "Line In 2" (notare la corrispondenza dei colori) sul pannello posteriore dell'altoparlante attivo utilizzando un cavo audio.
• Collegare gli altoparlanti alla sorgente di alimentazione utilizzando il cavo di alimentazione e accendere l'interruttore di alimentazione, gli altoparlanti devono essere pronti al funzionamento.

Guida alla connettività e all'uso

Collegamento all'alimentazione

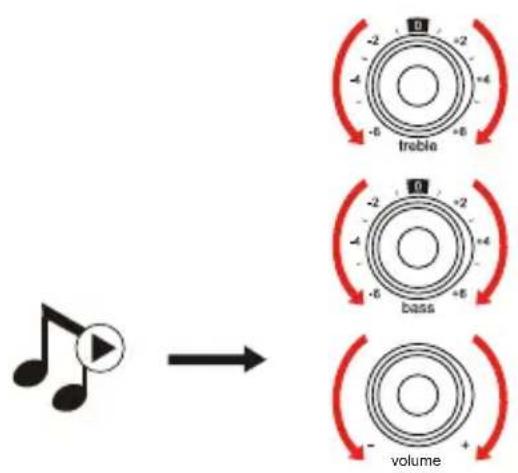

→ Riprodurre l'audio sul dispositivo collegato e regolare il volume principale/bassi/acuti al livello desiderato.

Nota:

Se si collegano contemporaneamente due sorgenti audio, entrambi i segnali saranno riprodotti.

Per dedicare l'uscita audio da una sorgente, diminuire il volume o spegnere il dispositivo non selezionato.

La porta "Sub Out" sul pannello posteriore dell'altoparlante attivo è dotata di una funzione di rilevamento. Quando la porta è collegata con un subwoofer esterno, i bassi dell'altoparlante vengono ridotti ed emessi principalmente dal subwoofer collegato.

Specifiche

Potenza: R/L: 21W+21W

Risposta in frequenza: 52Hz-20KHz

Ingresso audio: Ingresso linea 1, Ingresso linea 2

Risoluzione dei problemi

Nessun suono

• Verificare se gli altoparlanti sono in stato ON.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

L' R1280Ts non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.

Per sapere di più su EDIFIER, visitare il sito www.edifier.com

Per domande sulla garanzia Edifier, visitare la relativa pagina del paese sul sito www.edifier.com e consultare la sezione intitolata Condizioni di garanzia.

USA e Canada: [e-mail]

Sud America: Visitare il sito www.edifier.com (inglese) o www.edifierla.com (spagnolo/portoghese) per informazioni locali di contatto.
