R1280Ts - Lautsprecher EDIFIER - Kostenlose Bedienungsanleitung

Marke	Edifier
Modell	R1280Ts
Produkttyp	Aktivlautsprecher 2.0 (Verstärkerbox)
Ausgangsleistung	21W + 21W (RMS)
Frequenzgang	52 Hz – 20 kHz
Audioeingänge	2 x Line-Eingänge (RCA)
Subwoofer-Ausgang	1 x Sub Out (RCA)
Bedienelemente	Lautstärke, Bässe, Höhen (Drehregler), Infrarot-Fernbedienung
Stromversorgung	Netzkabel 100-240 V~, 50/60 Hz
Konnektivität	Lautsprecherkabel für Verbindung Aktiv-/Passivlautsprecher
Mitgeliefertes Zubehör	Fernbedienung, RCA-RCA-Kabel, RCA-3,5mm-Kabel, Lautsprecherkabel, Handbuch
Abmessungen (B x H x T) - Schätzung	Ca. 150 x 240 x 200 mm pro Box
Gewicht - Schätzung	Ca. 4,2 kg pro Box
Gehäusematerial	MDF (mitteldichte Faserplatte)
Energieverbrauch	Nicht angegeben (typisch ~40W)
Isolationsklasse	Klasse II (doppelte Isolierung, ohne Erdung)
Betriebstemperatur	0 °C bis 35 °C
Wartung	Reinigen Sie das Gerät nach dem Trennen mit einem trockenen Tuch. Keine chemischen Reinigungsmittel verwenden.
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen autorisierten Service.
Sicherheit	Gehäuse nicht öffnen. Nicht Wasser aussetzen. Außerhalb der Reichweite von Kindern aufbewahren (Knopfzelle).

Häufig gestellte Fragen - R1280Ts EDIFIER

Was tun, wenn kein Ton kommt?

Prüfen Sie, ob der Lautsprecher eingeschaltet ist und die Lautstärke nicht auf Minimum steht. Stellen Sie sicher, dass die Audiokabel richtig angeschlossen sind (Line-Eingang 1 oder 2). Versuchen Sie, die Lautstärke mit der Fernbedienung oder dem Hauptregler zu erhöhen. Überprüfen Sie, ob Ihre Audioquelle ein Signal ausgibt.

Warum geben meine Lautsprecher ein Grundrauschen ab?

Edifier-Lautsprecher erzeugen nur sehr wenig Rauschen. Das Rauschen kann von Ihrer Audioquelle stammen. Trennen Sie die Audiokabel und erhöhen Sie die Lautstärke: Wenn Sie in 1 m Entfernung nichts hören, ist das Produkt normal. Andernfalls kontaktieren Sie den Kundendienst.

Wie schließe ich einen externen Subwoofer an?

Schließen Sie Ihren Subwoofer an den Port „Sub Out“ auf der Rückseite des aktiven Lautsprechers an. Der Basspegel der Lautsprecher wird automatisch reduziert, sodass der Subwoofer die tiefen Frequenzen übernimmt.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterie (CR2032) richtig eingelegt und nicht leer ist. Richten Sie die Fernbedienung auf den Infrarotempfänger (an der Vorderseite). Entfernen Sie Hindernisse. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Kann ich beide Line-Eingänge gleichzeitig verwenden?

Ja, beide Signale werden gleichzeitig wiedergegeben. Wenn Sie nur eine Quelle hören möchten, reduzieren Sie die Lautstärke oder schalten Sie das andere Gerät aus.

Wie stelle ich Bässe und Höhen ein?

Verwenden Sie die Drehregler „Bass“ und „Treble“ auf der Rückseite des aktiven Lautsprechers. Drehen Sie sie im Uhrzeigersinn, um zu erhöhen, gegen den Uhrzeigersinn, um zu verringern.

Kann ich die Lautsprecher mit einem Computer verwenden?

Ja, schließen Sie den Audioausgang Ihres Computers mit dem mitgelieferten RCA-3,5mm-Kabel an den Line-Eingang 1 oder 2 an.

Was bedeutet die Leuchtanzeige auf der Vorderseite?

Die Anzeige zeigt den Status des Lautsprechers an: dauerhaft leuchtend, rot im Standby, usw. (je nach Modell). Einzelheiten finden Sie im Handbuch.

Wie reinige ich die Lautsprecher?

Schalten Sie das Gerät aus und trennen Sie es. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel.

Sind die Lautsprecher Bluetooth-kompatibel?

Nein, das Modell R1280Ts verfügt nicht über Bluetooth. Es verwendet kabelgebundene Verbindungen (RCA, 3,5mm-Klinke).

BEDIENUNGSANLEITUNG R1280Ts EDIFIER

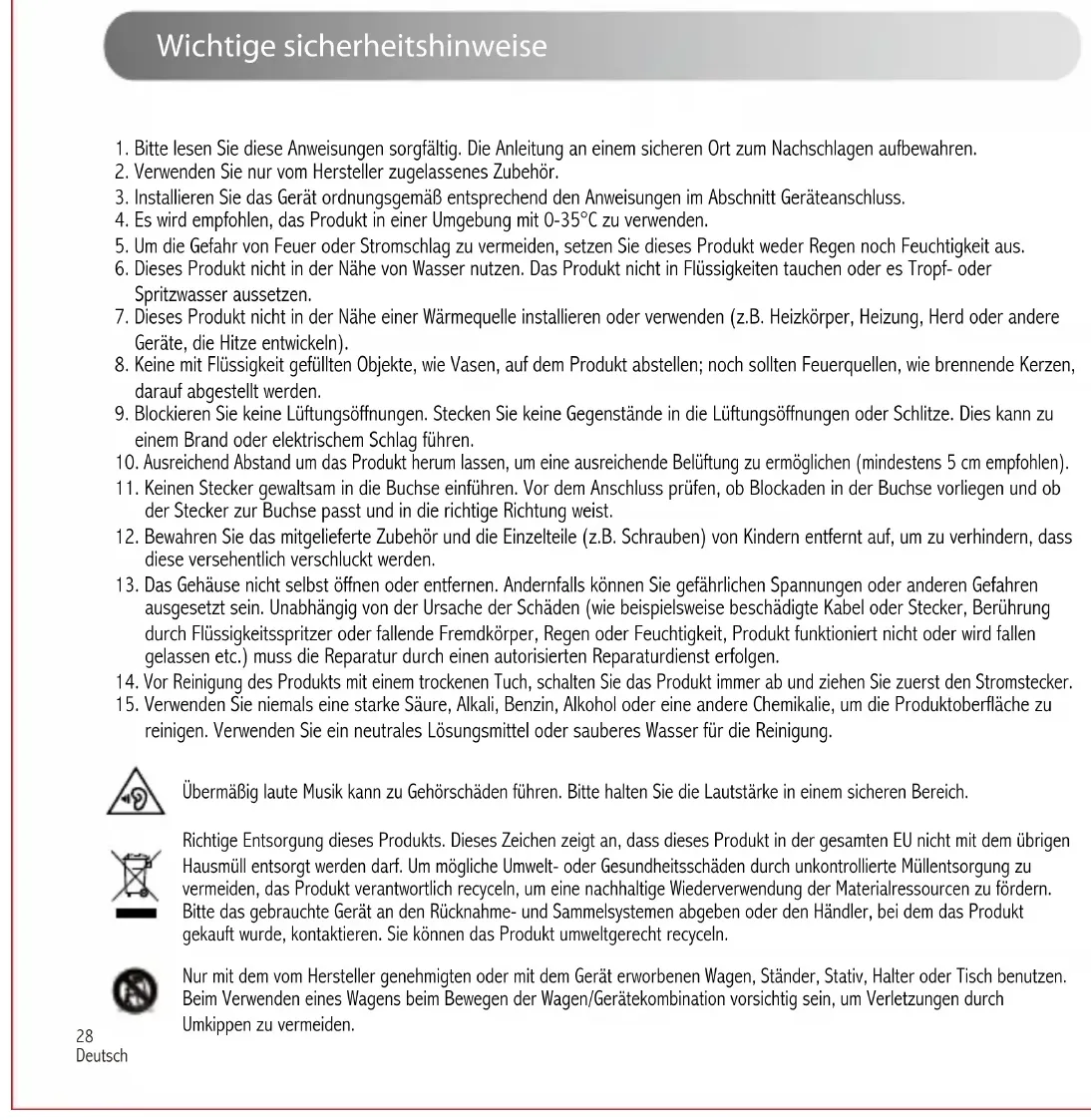

Wichtige sicherheitshinweise

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35°C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen.
7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.
13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

Wichtige sicherheitshinweise

Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen.
4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung und lassen Sie Vorsicht walten.
5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzstecker ziehen.

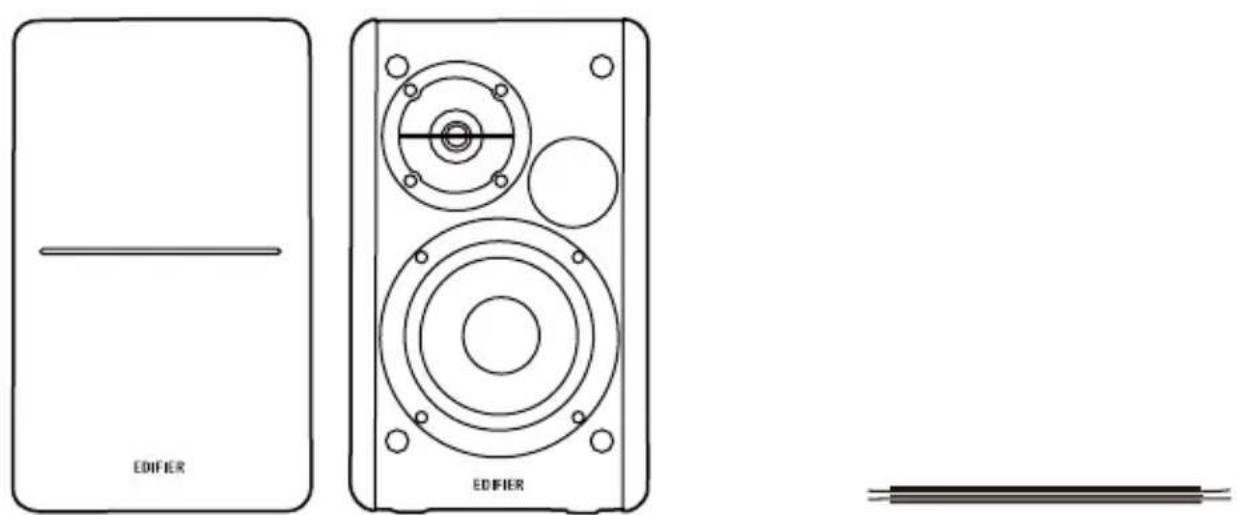

Verpackungsinhalt

Passiv-Lautsprecher Aktiv-Lautsprecher Lautsprecherverbindungskabel

RCA-zu-RCA-Audiokabel

Fernbedienung Bedienungsanleitung 3,5-mm-RCA-Audiokabel

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

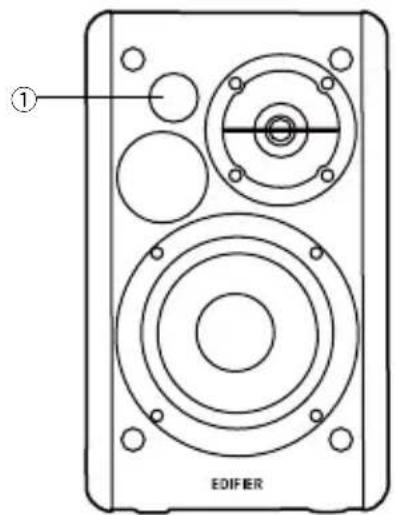

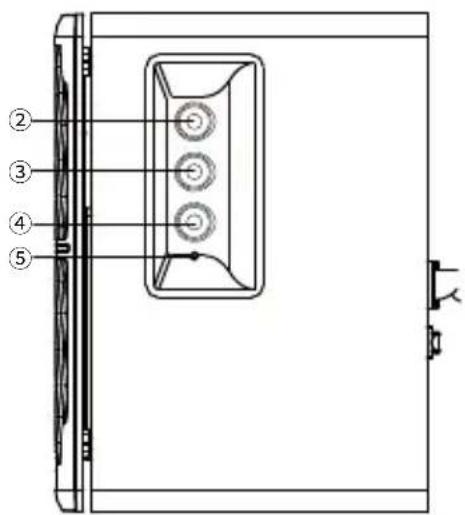

Illustrationen

① EDIFIER

1. Infrarot-Empfänger/eingangsanzeige
2. Hochtonregler
3. Bassregler
4. Master-Lautstärke
5. Status-LED
6. Audioeingänge
7. Verbindung zum Passiv-Lautsprecher herstellen
8. Verbindung zum externen Tieftöners
9. Ein-/Ausschalter
10. Stromkabel

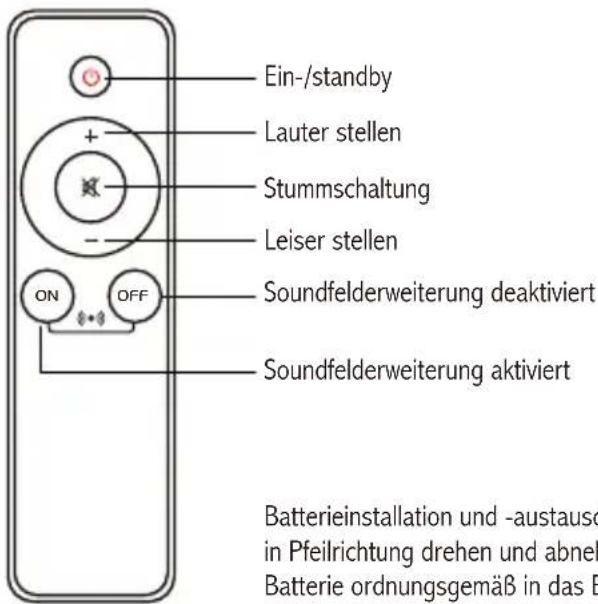

Fernbedienung

Ein-/standby Lauter stellen Stummschaltung Leiser stellen ON OFF Soundfelderweiterung deaktiviert Soundfelderweiterung aktiviert Batterieinstallation und -austausch in Pfeilrichtung drehen und abneh Batterie ordnungsgemäß in das B

Batterieinstallation und -austausch Batterieabdeckung in Pfeilrichtung drehen und abnehmen. Die CR2032-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schließen.

1. Batterie nicht verschlucken; bei Verschlucken besteht Verätzungsgefahr.
2. Das Produkt wird inklusive einer Knopfbatterie geliefert. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Bewahren Sie die alte oder neue Batterie nicht in Reichweite von Kindern auf.
3. Die Inbetriebnahme des Geräts bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem dafür, dass die Fernbedienung für Kinder unzugänglich aufbewahrt wird.
4. Bei versehentlichem Verschlucken suchen Sie bitte unverzüglich ärztliche Hilfe auf.

Hinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.
2. Laden Sie die Batterien nicht.
3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.
4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.
5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

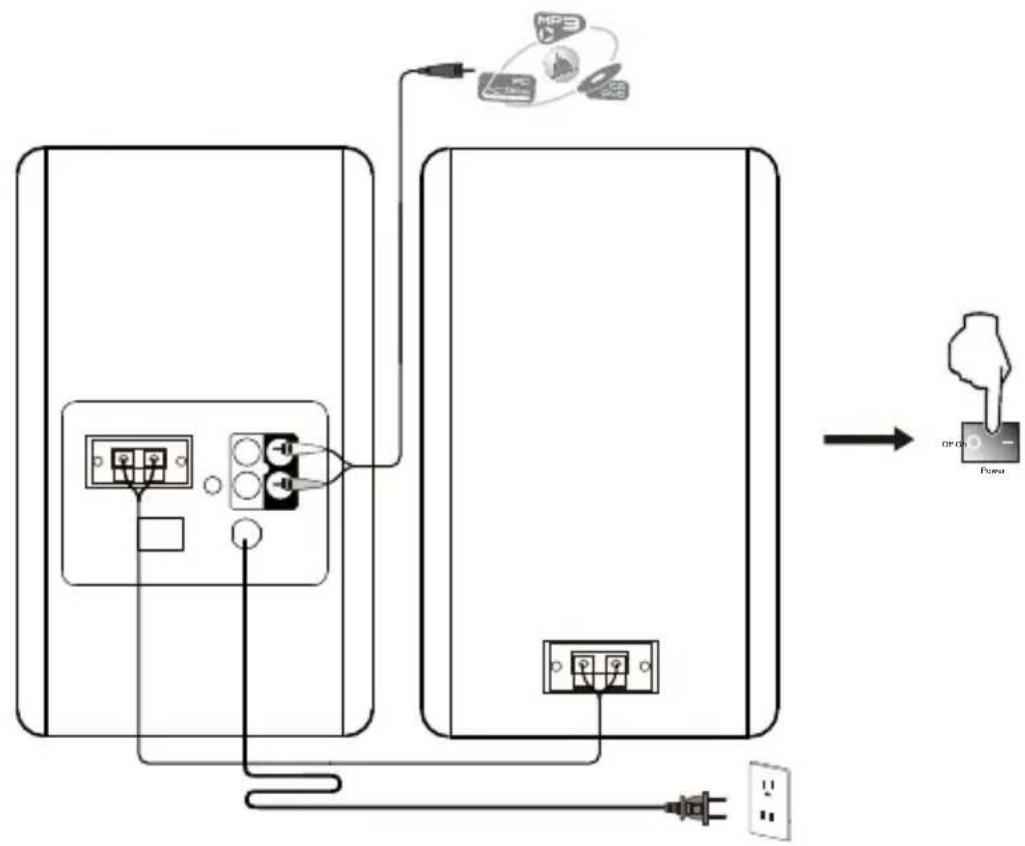

Konnektivität & Betriebsanleitung

• Verbinden Sie die aktiven und passiven Lautsprecher mit dem mitgelieferten Lautsprecherkabel (das goldene Kabel mit der roten Klemme und das silberne mit der schwarzen Klemme; Bitte stellen Sie sicher, dass weder ein Kurzschluss noch eine virtuelle Verbindung vorliegt).
• Schließen Sie die Audioquelle über das Audiokabel an den „Line In 1“-Eingang oder „Line In 2“-Eingang (Farbübereinstimmung beachten) des Aktivlautsprechers an.
• Schließen Sie die Lautsprecher über das Netzkabel an die Stromquelle an und schalten Sie den Netzschalter ein. Die Lautsprecher sollten betriebsbereit sein.

Konnektivität & Betriebsanleitung

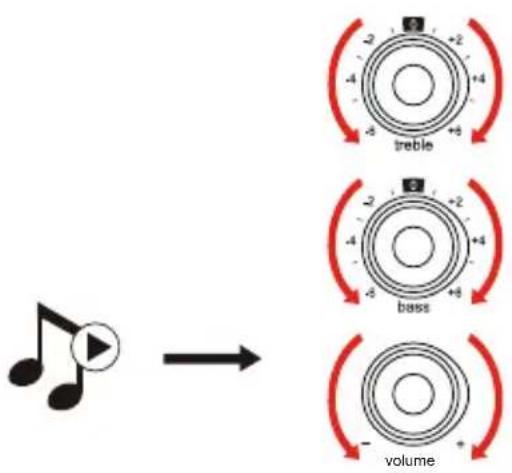

Einstellung

→ Wenn Sie nun Audiodateien abspielen, können Sie über die Drehregler an der Subwoofer-Seitenwand die Master-Lautstärke, den Basspegel sowie die Höhen auf das gewünschte Maß einstellen.

Hinweis:

Wenn zwei Audioquellen gleichzeitig angeschlossen sind, werden beide Signale abgespielt.

Um den Audioausgang nur von einer Quelle abzuspielen, verringern Sie bitte die Lautstärke des nicht gewünschten Geräts oder schalten Sie es vollständig aus.

Der „Sub Out“ -Anschluss auf der Rückseite des aktiven Lautsprechers verfügt über eine Erkennungsfunktion. Wenn der Port mit einem externen Subwoofer verbunden ist, wird der eigene Bass des Lautsprechers reduziert und hauptsächlich vom angeschlossenen Subwoofer ausgegeben.

Technische Daten

Leistung: R/L: 21W+21W

Frequenzgang: 52Hz-20KHz

Audioeingänge: Line-in-1-, Line-in-2-Eingang

Fehlerbehebung

Kein Ton

• Überprüfen Sie, ob der Lautsprecher EINGESCHALTET ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.
• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Der R1280Ts lässt sich nicht einschalten

- Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Lautsprechern wird ein Rauschen ausgesendet

- Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch).
