MODE D'EMPLOI ASS-850 Toolcraft

Chère cliente, cher client,Merci d’avoir acheté ce produit.Ce produit est conforme aux réglementations nationales et européennes en vigueur.Pour des raisons de sécurité, veuillez toujours respecter les instructions du présent mode d’emploi. Ce mode d’emploi est livré avec votre produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous devez prendre cela en considération si vous devez fournir ce produit à un tiers. Par conséquent, conservez ce mode d'emploi an de pouvoir vous y référer ultérieurement !Pour toute question technique, veuillez vous adresser à :France (email): [e-mail]: www.conrad.ch www.biz-conrad.ch

2. Explication des symboles

Le symbole d’éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.Le symbole avec un point d’exclamation dans un triangle signale des consignes importantes contenues dans ce mode d’emploi et qui doivent être absolument respectées. Le symbole de la « èche » avertit l’utilisateur sur la présence de conseils et remarques importants sur le fonctionnement de l’appareil.Référez-vous au manuel/livret d’instructions.

Volt (tension directe)/min ou min Rotations par minute

Le produit est conforme aux directives européennes applicables, et une méthode d’évaluation de la conformité à ces directives a été mise en place.7

3. Utilisation prévue

Le produit est conçu pour visser et dévisser des vis/boulons et des écrous avec un letage à gauche et à droite, en utilisant une variété d'embouts (non inclus). Le produit comporte un mécanisme à chocs qui fournit un couple beaucoup plus élevé qu'une visseuse sans l normale. Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, il existe un risque d’endommager les pièces. Par ailleurs, une mauvaise utilisation peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. Contenu d'emballage

• Mode d’emploi Mode d’emploi actualisé Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR sur cette page. Suivez les instructions gurant sur le site Web. Ce produit est livré sans pack d'accus et sans accessoires. L’utilisateur doit acheter un pack d’accus compatible/chargeur et des accessoires :

• Pack d’accu : n° de commande de Conrad 1881809, 1881810

• Chargeur pour accus : n° de commande de Conrad 1881811, 1881812

• Jeu d’embouts de 147 pièces : n° de commande de Conrad 8144898

5. Avertissements de sécurité généraux pour l’outil

AVERTISSEMENT ! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). a) Sécurité sur le poste de travail

• Gardez votre poste de travail propre et bien éclairé. Les zones en désordre ou sombres sont propices aux accidents.

• N’utilisez pas un outil électrique dans des atmosphères explosives, telles qu’en présence de liquides, de gaz ou de poussières inammables. Les outils électriques génèrent des étincelles susceptibles d’enammer la poussière ou les gaz.

• Gardez les enfants et badauds à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’appareil. b) Sécurité électrique

• Les ches d’un outil électrique doivent être adaptées aux prises électriques. Ne modiez jamais la che de quelque façon que ce soit. N’utilisez pas d’adaptateur avec les outils électriques mis à la terre. Des ches non modiées et des prises adaptées réduisent le risque de chocs électriques.

• Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est relié à la terre ou à la masse.

• N’exposez pas les outils électriques à la pluie ou à un environnement mouillé. Si de l’eau pénètre dans un outil électrique, cela accroît le risque de choc électrique.

• Ne maltraitez pas le cordon d’alimentation. Ne l’utilisez jamais pour porter, tirer ou débrancher l’outil électrique. Veillez à ce qu’il n’entre jamais en contact avec de l’huile, des pièces mobiles, des arêtes tranchantes et ne soit jamais exposé à de la chaleur. Les cordons d’alimentation endommagés ou emmêlés augmentent le risque de choc électrique.

• Quand vous utilisez un outil électrique en extérieur, utilisez une rallonge électrique adaptée à un usage en extérieur. L’utilisation d’une rallonge conçue pour un usage en extérieur permet de réduire le risque de choc électrique.

• Si vous êtes obligé d’utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée par un dispositif différentiel à courant résiduel (DDR). L’utilisation d’un DDR réduit le risque de choc électrique.9 c) Sécurité des personnes

• Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lors de l’utilisation d’un outil électrique. N’utilisez pas un outil électrique quand vous êtes fatigué, sous l’emprise de l’alcool, de stupéants ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut provoquer des blessures corporelles graves.

• Utilisez des équipements de protection individuelle. Portez toujours une protection oculaire. L’utilisation d’équipements de protection appropriés aux conditions de travail, tels que masque antipoussières, chaussures de sécurité antidérapantes, casque et protections auditives, permet de réduire les risques de blessures corporelles.

• Évitez les démarrages accidentels. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Transporter un outil électrique les doigts sur son interrupteur marche/arrêt ou le brancher dans une alimentation électrique alors que son interrupteur marche/arrêt est dans la position marche favorise les accidents.

• Retirez les clés de réglage et de serrage avant de mettre l’outil en marche. Une clé de réglage ou de serrage laissée sur une pièce rotative de l’outil électrique peut provoquer des blessures corporelles.

• N’essayez pas d’atteindre des endroits difciles d’accès. Ayez toujours des appuis des pieds solides et conservez constamment un bon équilibre. Cela vous garantit un meilleur contrôle de l’outil électrique en cas de situations inattendues.

• Portez une tenue appropriée. Ne portez pas de vêtement ample ni de bijou. Maintenez vos cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les pièces mobiles.

• Si un outil est conçu pour être utilisé avec des dispositifs d’extraction et de récupération des poussières, veillez à ce que ces dispositifs soient raccordés et utilisés correctement. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. d) Utilisation et entretien de l’outil

• Ne forcez pas l’outil électrique. Utilisez l’outil électrique adapté au travail à effectuer. L’utilisation d’un outil approprié au travail à effectuer permet d’effectuer ce travail plus efcacement, avec une sécurité accrue et au rythme pour lequel l’outil a été conçu.

• N’utilisez pas un outil électrique si son interrupteur marche/arrêt ne permet plus de l’allumer ou de l’éteindre. Tout outil électrique qui ne peut pas être contrôlé par son interrupteur marche/arrêt est dangereux et doit être réparé.

• Débranchez la che de la prise électrique et/ou la batterie avant d’effectuer un réglage, de changer un accessoire ou de ranger un outil électrique. Cette mesure de sécurité préventive réduit le risque de démarrage accidentel de l’outil électrique.

• Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne non familiarisée avec l’outil électrique ou ce mode d’emploi l’utiliser. Les outils électriques sont dangereux dans les mains de personnes inexpérimentées.

• Entretenez les outils électriques. Vérier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. Si un outil électrique est endommagé, il doit être réparé avant d’être utilisé. Beaucoup d’accidents sont dus à des outils électriques mal entretenus.

• Veillez à ce que les outils de coupe restent affûtés et propres. Des accessoires de coupe bien entretenus et bien affûtés risquent moins de se coincer et facilitent le contrôle de l’outil.10

• Utilisez l’outil électrique, ses accessoires, mèches/embouts et toutes les autres pièces conformément aux présentes instructions, en prenant en compte les conditions d’utilisation et le travail à effectuer. Utiliser l’outil électrique à d’autres nalités que celles pour lesquelles il a été conçu peut engendrer des situations dangereuses.

• Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas une manipulation sûre et un contrôle parfait de l'outil dans des situations imprévues. e) Utilisation des outils fonctionnant sur batteries et précautions d’emploi

• Ne recharger qu’avec le chargeur spécié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries.

• N’utiliser les outils qu’avec des blocs de batteries spéciquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

• Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.

• Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

• N'utilisez pas de pack d'accus ou d'outil endommagé ou modié d'une quelconque façon. Des accus endommagés ou modiés peuvent avoir des réactions imprévisibles et causer un incendie, une explosion, etc. et provoquer un risque de blessure.

• N'exposez pas un pack d'accus ou un outil aux ammes ou à une température excessive. N'exposez pas un pack d'accus ou un outil à des ammes ou une température excessive.

• Suivez toutes les instructions concernant la recharge et ne rechargez pas le pack d'accus ou l'outil hors de la plage de températures spéciée dans les consignes. Une recharge incorrecte ou à des températures dépassant la plage indiquée peut endommager le pack d'accus et augmenter le risque d'incendie. f) Risque résiduel Même si vous utilisez ce produit conformément à l’ensemble des exigences de sécurité, il demeure un risque éventuel de blessures et de dommages. Les dangers suivants peuvent survenir en lien avec la structure et la conception de ce produit :

• Dommages pour la santé résultant de l’émission de vibrations en cas d’utilisation prolongée, de maniement inadéquat ou d’entretien incorrect du produit.

• Blessures et dommages matériels dus à des outils d’application cassés ou à l’impact soudain d’objets cachés lors de l’utilisation.

• Risque de blessures et de dommages matériels provoqués par des objets volants.11 g) Réparation

• Faites réparer votre outil électrique par un réparateur qualié qui ne doit utiliser que des pièces de rechange identiques. Cela permet de préserver la sécurité d'utilisation de l'outil.

• Ne réparez jamais de pack d'accus endommagé. L'entretien des packs d'accus ne doit être effectué que par le fabricant ou des prestataires de services autorisés. h) Avertissements concernant la sécurité pour le vissage

• Portez une protection auditive lors du perçage. L’exposition au bruit peut entraîner une perte auditive.

• Utilisez la/les poignée(s) auxiliaire(s), si fournie(s) avec l'outil. La perte de contrôle de l’outil peut causer des blessures corporelles.

• Tenez l’outil électrique par les surfaces de préhension isolées lorsque vous effectuez un travail où l’accessoire coupant ou les dispositifs de serrage risque(nt) d’entrer en contact avec des ls dissimulés. Il est possible que le contact de l’accessoire de coupe avec un l sous tension mette les parties métalliques exposées de l’outil sous tension, risquant ainsi de provoquer un choc électrique chez l’utilisateur.

• Utilisez des pinces ou un autre moyen pratique pour sécuriser et maintenir la pièce à usiner qui sera placée sur un plan de travail stable. Tenir la pièce à usiner à la main ou contre votre corps la rend instable et peut entraîner une perte de contrôle et des blessures potentielles.

• Pour réduire les risques d’explosion, d'électrocution et de dommages matériels, vériez toujours la zone de travail an d'y déceler des conduites de gaz, des ls électriques ou des canalisations d’eau dissimulés.

• Tenez l'outil électrique en toute sécurité. Lors du serrage et du desserrage de vis/boulons, préparez- vous à des réactions de couple temporairement élevées.

6. Aperçu du produit

(Ú Page à déplier) 1 Interrupteur marche/arrêt avec vitesse variable 2 Éclairage pour le travail 3 Porte-outil 4 Interrupteur de contrôle de la rotation pour serrage/desserrage 5 Crochet pour ceinture 6 Bloc-piles (non compris)12

7. Installation et préparation

Éteignez le produit et retirez le pack d'accus avant l'assemblage, le nettoyage, les réglages, l'entretien, le stockage et le transport. Portez toujours des gants pour manipuler ou travailler avec le produit. a) Installation des différents embouts En raison du mécanisme à chocs, vous ne devez utiliser que des embouts conçus pour fonctionner avec des clés à chocs d'un couple supérieur ou égal au couple du produit. L'installation doit être effectuée lorsque l'accu est enlevé du produit an d'empêcher des blessures. Le produit ne peut pas être utilisé avec des embouts visseur standard. Les embouts ne sont pas fournis avec le produit. Utilisez des embouts dont la taille du mandrin est de 6,3 mm (1/4 pouces).

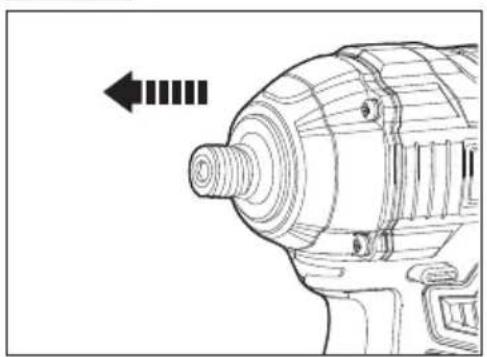

1. Tirez le manchon de verrouillage du porte-outil (3) (Ú ill. 1).

2. Insérez l'embout dans l'orice du porte-outil. Relâchez le manchon de verrouillage (Ú ill. 2).

Ill. 1 Ill. 2 b) Assembler/changer le pack d'accus Le pack d'accus ne rentre que d'un sens. Ne le forcez pas lors de l'insertion dans le compartiment.

1. Faites glisser le pack d'accu dans le compartiment jusqu’à ce que vous entendiez un clic.

2. Pour enlever le pack d'accus, poussez les blocages sur le côté du pack d'accus et sortez-le.13

a) Réglage du sens de rotation

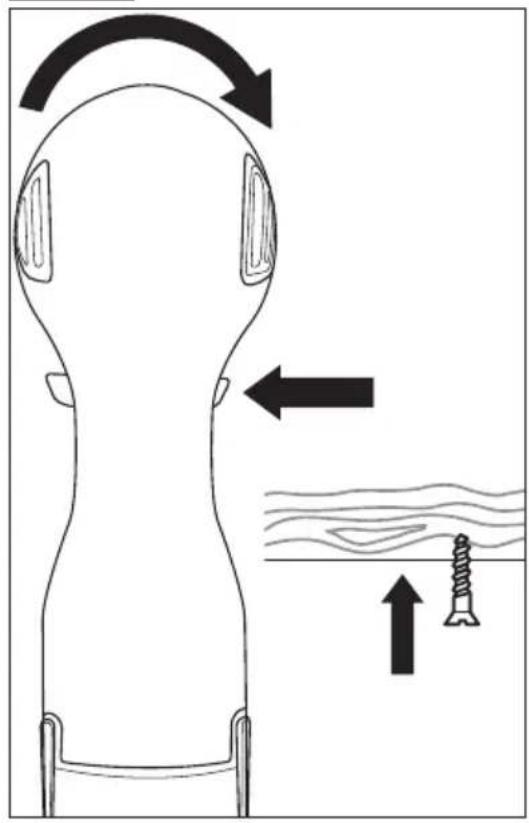

1. Pour régler le sens de rotation du serrage, appuyez sur l'interrupteur de contrôle de la rotation pour serrage/

desserrage (4) jusqu'à la butée à gauche (Ú ill. 3).

2. Pour régler le sens de rotation du desserrage, appuyez sur l'interrupteur de contrôle de la rotation pour serrage/

desserrage jusqu'à la butée à droite (Ú ill. 4). Ill. 3 Ill. 414

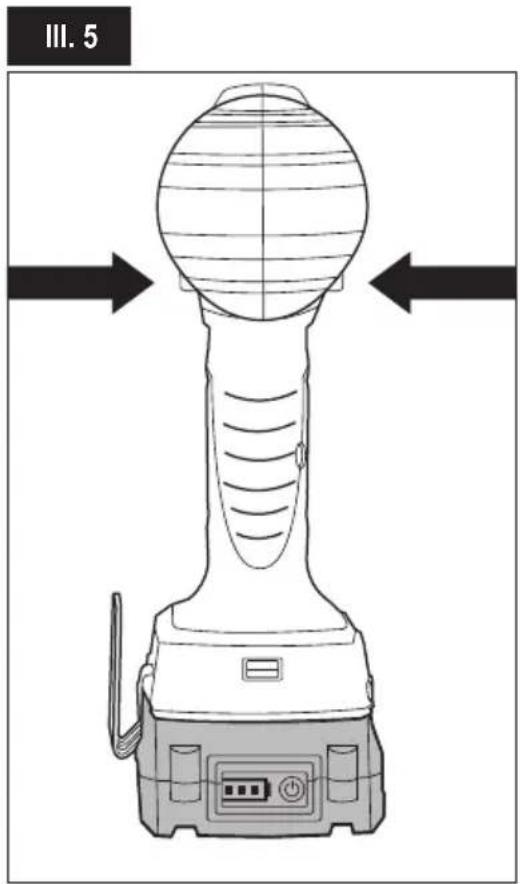

3. Pour verrouiller l'interrupteur marche/arrêt (1), appuyez sur l'interrupteur de contrôle de la rotation pour serrage/

desserrage pour le placer en position centrale (Ú ill. 5). Ill. 5 b) À faire/vérier avant chaque utilisation

1. Prière de porter des lunettes de sécurité et des gants de protection. Des protections pour les oreilles

et contre la poussière sont recommandées. Des vêtements de protection adéquats réduisent le risque de blessures corporelles causées par des débris volants ou par contact accidentel avec la surface brute.

2. Ne pas utiliser de xations ou d’accessoires non recommandés par le fabricant. Cela est susceptible d’entraîner

des blessures corporelles graves.

3. Vériez si l'accessoire est xé correctement (ÚInstallation des différents embouts).

c) Conseils pour le fonctionnement La procédure de travail est divisée en deux étapes : Vissage et serrage (mécanisme à chocs activé). Le mécanisme à chocs est activé dès que le raccord leté est serré et que le moteur est sollicité (la puissance du moteur est transférée aux chocs rotatifs constants).

• Appliquez l'outil électrique sur la vis/le boulon ou l'écrou uniquement lorsque l'outil est éteint. Les embouts rotatifs peuvent glisser et endommager le letage.

• Pendant le fonctionnement, commencez par une vitesse de rotation lente et augmentez-la si nécessaire au cours du travail. La vitesse de rotation peut être contrôlée en appuyant sur l’interrupteur marche/arrêt an d'en varier la puissance.15

• Il est recommandé d'effectuer les premiers tours manuellement, avec une clé ou un tournevis pour s'assurer du bon vissage d'une pièce.

• Si vous travaillez avec des pièces letées, n'exercez pas trop de pression sur le produit. Cela peut endommager le letage.

• Avant de visser des vis plus épaisses/plus longues, il est conseillé de pré-percer un trou (en utilisant un outil différent avec foret) avec un diamètre intérieur correspondant au letage ou d'env. 2/3 de la longueur de la vis.

• Tenez toujours le produit perpendiculairement au point à visser. Si vous le tenez incliné, vous risquez de faire glisser ou de coincer la vis/le boulon. d) Mettre le produit sous/hors tension Après avoir serré la vis/l’écrou, le mécanisme à chocs du produit commence à serrer « en forçant ». La durée maximale de l'impact ne doit pas dépasser 1 à 2 seconde(s). Le produit est équipé d'un éclairage pour le travail (2) an d'éclairer la zone où vous effectuez des travaux. L'éclairage pour le travail s'allume lorsque le produit est allumé et s'éteint automatiquement lorsque le produit est éteint.

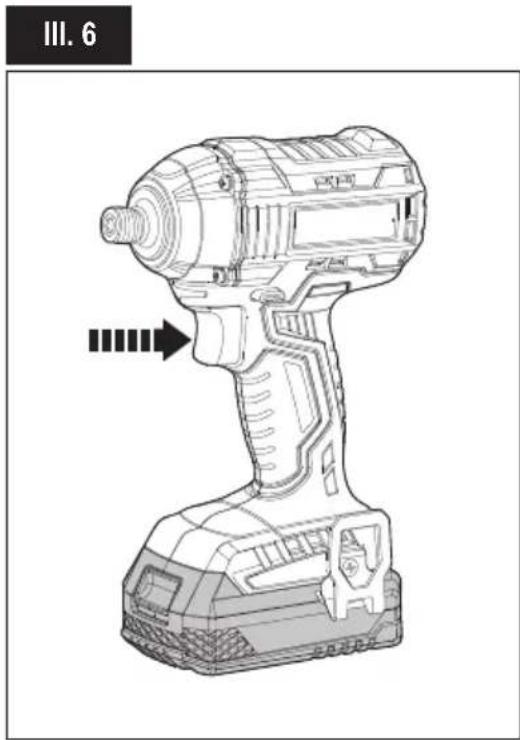

1. Pour allumer le produit, appuyez sur l'interrupteur marche/arrêt (Ú ill. 6).

2. Pour éteindre le produit, relâchez l'interrupteur marche/arrêt.

La vitesse du produit peut être ajustée en appuyant sur l'interrupteur marche/arrêt avec vitesse variable. Une légère pression sur l'interrupteur marche/arrêt entraîne une faible vitesse de rotation. Une pression accrue sur l'interrupteur provoque une augmentation de la vitesse.16 e) Utilisation du crochet pour ceinture Le crochet pour ceinture (5) peut être utilisé pour accrocher le produit sur une ceinture de travail an de le maintenir à portée de main durant le travail. Avant le rangement, placez l'interrupteur marche/arrêt du produit sur la position centrale an de le verrouiller et de prévenir tout démarrage accidentel.

9. Nettoyage et maintenance

Éteignez le produit et retirez le pack d'accus avant l'assemblage, le nettoyage, les réglages, l'entretien, le stockage et le transport. Débranchez également le chargeur de l'alimentation électrique.

• Effectuer des vérications régulières an de détecter les défauts évidents tels que des xations relâchées et des composants usés ou endommagés.

• Prière de vérier que les pièces sont correctement installées. Effectuer l’entretien ou les réparations nécessaires avant chaque utilisation. Ne jamais utiliser de produits de nettoyage agressifs, d’alcool spécial nettoyage ou d’autres solutions chimiques pour nettoyer le boîtier du produit.

• Prière de ne pas plonger le produit dans l’eau ou tout autre liquide.

• Utiliser un chiffon humide et non pelucheux pour nettoyer le boîtier du produit.

• Nettoyez les orices de ventilation situés latéralement sur le boîtier du produit avec une brosse douce. L’obstruction des fentes d’aération est susceptible de provoquer une surchauffe du moteur.

• Après, essuyez la surface avec un chiffon sec.

10. Rangement et transport

• Éteignez le produit et enlevez le pack d'accus.

• Nettoyez le produit comme décrit ci-dessus.

• Ranger le produit à l’intérieur, dans un endroit sec et hors de la portée des enfants.

• Nous vous recommandons d'utiliser l'emballage d'origine pour le rangement ou de couvrir le produit avec un chiffon ou un carton approprié pour le protéger contre la poussière.

• Protégez le produit contre tout choc important ou toute vibration forte qui pourrait se produire durant le transport. Sécurisez le produit an d'empêcher tout glissement ou toute chute.17

11. Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Vous remplirez ainsi vos obligations légales et contribuerez à la protection de l'environnement.

12. Données techniques

a) Généralités Tension d'entrée ...............................................20 V Couple maximal ................................................200 Nm Vitesse à vide n

Le niveau d’émission de vibrations donné a été mesuré conformément à un test standardisé de la norme EN 60745, et peut être utilisé pour comparer un outil à un autre. La valeur de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l’exposition. Attention ! L’émission de vibrations durant l’utilisation réelle de l’outil électrique dépend de la manière dont il est utilisé et peut différer de la valeur totale indiquée. An de protéger l’utilisateur, il est important de dénir des mesures de sécurité supplémentaires fondées sur une estimation de l’exposition dans les conditions réelles d’utilisation (en prenant en compte toutes les phases du cycle de fonctionnement, telles que les durées où l’outil est mis hors tension et où il tourne à vide, en plus de la durée d’utilisation). c) Pack d'accus et chargeur compatibles Pack d’accu ......................................................nº de commande de Conrad : 1881809, 1881810 Chargeur d’accus .............................................n° de commande de Conrad : 1881811, 188181218

13. Déclaration de conformité (DOC)
