GEBRUIKSAANWIJZING ASS-850 Toolcraft

by Conrad Electronic SE. 1881816_v2_0319_02_IPL_m_fr_nl Notice originale Clé à choc ASS-850 A N° de commande 1881816 Page 5 - 18 Oorspronkelijke gebruiksaanwijzing ASS-850 A Slagschroevendraaier Bestelnr. 1881816 Pagina 19 - 32

Beste klant,Hartelijk dank voor uw aankoop van dit product.Dit product is in overeenstemming met de nationale en Europese wettelijke voorschriften.Neem voor de veiligheid de instructies in deze gebruiksaanwijzing altijd in acht. Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de instelling en het gebruik van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!Bij technische vragen kunt u zich wenden tot onze helpdesk.Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

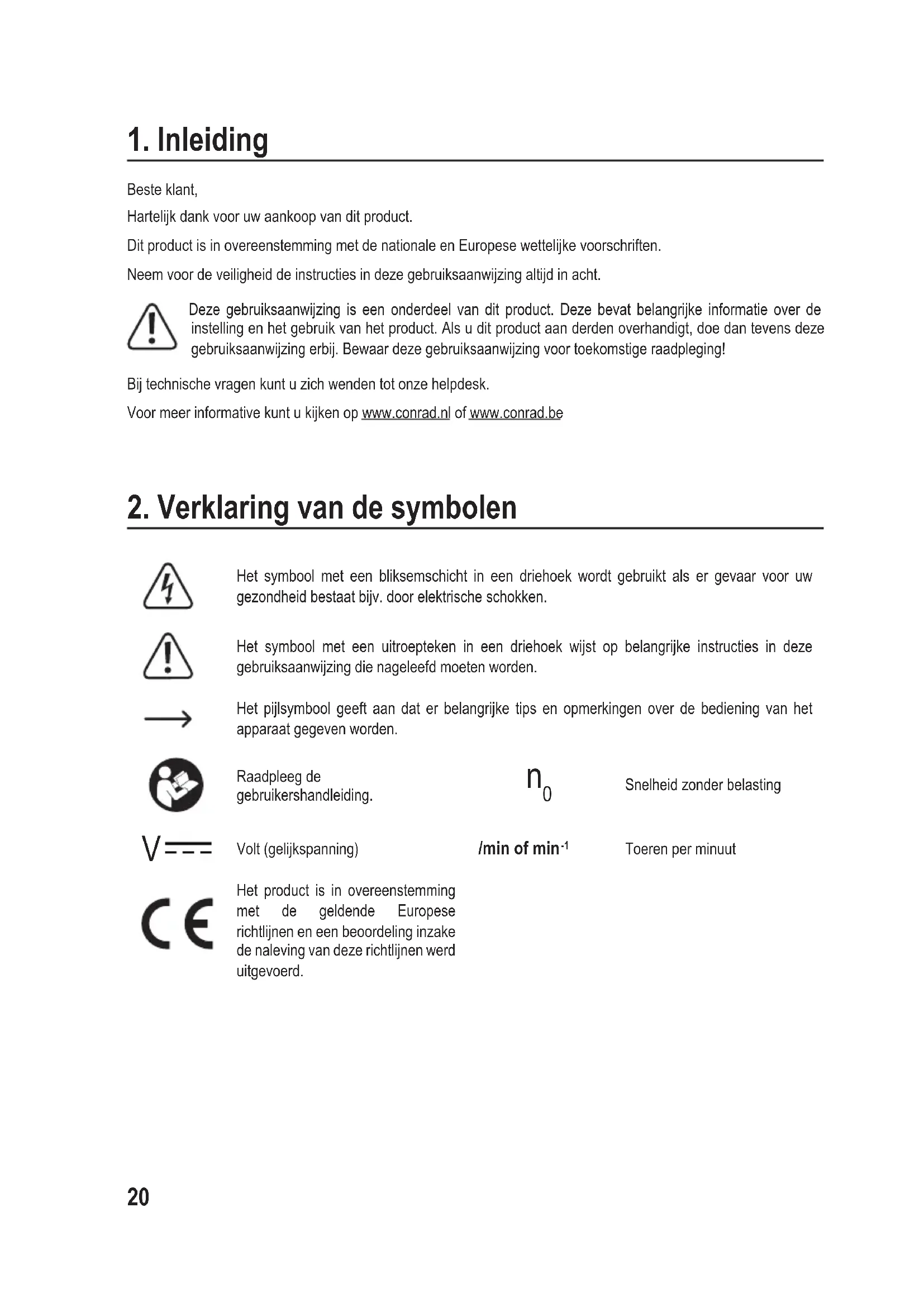

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.Het symbool met een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die nageleefd moeten worden.Het pijlsymbool geeft aan dat er belangrijke tips en opmerkingen over de bediening van het apparaat gegeven worden.Raadpleeg de gebruikershandleiding.

Snelheid zonder belasting

Volt (gelijkspanning)/min of min Toeren per minuut

Het product is in overeenstemming met de geldende Europese richtlijnen en een beoordeling inzake de naleving van deze richtlijnen werd uitgevoerd.21

Dit product is bedoeld voor het in- en uitschroeven van schroeven/bouten en moeren met linkse en rechtse draad, met behulp van een variëteit aan inzetstukken (niet inbegrepen). Het product is voorzien van een slagmechanisme dat een veel hoger koppel levert dan een typische draadloze schroevendraaier. Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden wordt gebruikt dan hierboven beschreven, kunnen de componenten beschadigd worden. Een verkeerd gebruik kan gevaar opleveren, zoals kortsluiting, brand en elektrische schokken. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter hand worden gesteld. Alle bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

• Slagschroevendraaier

• Gebruiksaanwijzing Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads hieronder of scan de afgebeelde QR-code. Volg de aanwijzingen op de website. Dit product wordt geleverd zonder een accu en zonder accessoires. De gebruiker dient een geschikte accu/oplader en accessoires aan te schaffen:

5. Algemene veiligheidswaarschuwingen voor

elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies zorgvuldig door. Het negeren van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere raadpleging. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) handgereedschap of door een accu aangedreven (snoerloos) handgereedschap. a) Veiligheid op de werkplek

• Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken.

• Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken en deze kunnen stof of dampen laten ontbranden.

• Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Aeiding kan leiden tot controleverlies. b) Elektrische veiligheid

• De stekker van het elektrisch gereedschap dient op het stopcontact te passen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Onaangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken.

• Vermijd lichaamscontact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.

• Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op elektrische schokken.

• Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op elektrische schokken.

• Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, verkleint het risico op een elektrische schok.

• Als het gebruik van elektrisch gereedschap in een vochtige ruimte onvermijdbaar is, gebruik dan een differentieelschakelaar. Het gebruik van een differentieelschakelaar verkleint het risico op elektrische schokken.23 c) Persoonlijke veiligheid

• Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

• Draag persoonlijke beschermingsuitrusting. Draag altijd oogbescherming. Beschermingsuitrusting zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.

• Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accu aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken.

• Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap kan leiden tot persoonlijk letsel.

• Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden.

• Draag passende kleding. Draag geen loshangende kleding of juwelen. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loshangende kleding, juwelen en lang haar kunnen door de bewegende onderdelen worden meegenomen.

• Wanneer de montage van stofafzuigings- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van voorzieningen voor stofopvang kan helpen om stof-gerelateerde gevaren te beperken. d) Gebruik en onderhoud van elektrisch gereedschap

• Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Een elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact en/of de accu voordat u het elektrisch gereedschap instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap.

• Berg niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

• Onderhoud van elektrisch gereedschap. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.24

• Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te beheersen.

• Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

• Houd de handvatten en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handvatten en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk. e) Gebruik en onderhoud van elektrisch gereedschap met een accu

• Laad alleen op met de laders die door de fabrikant zijn aangegeven. Een lader die geschikt is voor één type van accu kan tot brandgevaar leiden wanneer gebruikt met een andere accu.

• Gebruik elektrisch gereedschap alleen met de speciek aangegeven accu. Het gebruik van andere accu’s kan risico op letsel en brandgevaar veroorzaken.

• Wanneer u de accu niet gebruikt, houd deze uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken.

• Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten, vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel met water af. Als vloeistof in de ogen komt, raadpleeg onmiddellijk een arts. Vloeistof die uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken.

• Gebruik geen beschadigde of gewijzigde accu's of gereedschappen. Beschadigde of gewijzigde accu's kunnen onverwacht gedrag vertonen dat kan resulteren in brand, ontplofng of risico op letsel.

• Stel de accu of het gereedschap niet bloot aan brand of buitengewone temperatuur. Blootstelling aan brand of een temperatuur hoger dan 130 °C kan ontplofng veroorzaken.

• Volg alle instructies voor opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies vermeld wordt. Onjuist opladen of opladen bij temperaturen buiten het opgegeven bereik kan leiden tot beschadiging van de accu en een verhoogd risico op brand. f) Restrisico’s Zelfs al gebruikt u dit product in overeenstemming met alle veiligheidsrichtlijnen, mogelijke risico's op letsel en schade kunnen zich nog voordoen. De volgende gevaren kunnen zich in samenhang met de constructie en het model van dit product voordoen:

• Gezondheidskwalen veroorzaakt door vibratie-emissie, als het product gedurende een lange periode werd gebruikt of onvoldoende werd onderhouden.

• Letsel en schade aan eigendommen door gebroken toepassingsgereedschap of de plotselinge impact van verborgen voorwerpen tijdens gebruik.

• Gevaar op letsel en schade aan eigendommen door vliegende voorwerpen.25 g) Reparaties

• Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur en alleen met identieke reserveonderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap.

• Repareer nooit een beschadigde accu. Reparatie van accu’s mag alleen worden uitgevoerd door de fabrikant of een erkend servicecentrum. h) Waarschuwingen voor veilig boren

• Draag gehoorbescherming tijdens het klopboren. Blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

• Gebruik hulphandgrepen, indien meegeleverd met het gereedschap. Controleverlies kan persoonlijk letsel veroorzaken.

• Houd elektrisch gereedschap alleen bij de geïsoleerde grepen vast tijdens handelingen waarbij het snijtoebehoren of bevestigingsonderdelen met verborgen bedrading in aanraking kunnen komen. Een snijaccessoire dat in aanraking komt met een onder stroom staande draad, kan de blootgestelde metalen onderdelen van het elektrisch gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

• Gebruik klemmen of een andere praktische methode om het werkstuk op een stabiel platform te bevestigen en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam houdt, blijft het onstabiel en kunt u de controle erover verliezen en letsel oplopen.

• Controleer het werkgebied altijd op aanwezigheid van verborgen gasleidingen, elektrische bedrading of waterleidingen om het risico op ontplofng, een elektrische schok en materiële schade te verminderen.

• Houd het elektrisch gereedschap stevig vast. Wees tijdens het vastdraaien en losdraaien van schroeven/ bouten bedacht op plotselinge reacties op een hoog koppel.

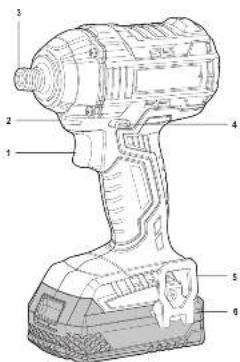

(Ú Uitklappagina) 1 Aan/uit-schakelaar met variabele snelheid 2 Werklicht 3 Gereedschapshouder 4 Instelschakelaar voor vastdraaien/losdraaien 5 Riemclip 6 Accu (niet inbegrepen)26

7. Instellen en voorbereiden

Schakel het product uit en verwijder de accu vóór montage, reiniging, afstelling, onderhoud, opberging en transport. Draag altijd handschoenen wanneer u het product hanteert. a) Inzetstukken installeren Vanwege het slagmechanisme mag u alleen inzetstukken gebruiken die bedoeld zijn voor gebruik met slagschroevendraaiers met een koppel dat even groot is als of groter dan het koppel van dit product. De installatie moet uitgevoerd worden wanneer de accu uit het product verwijderd is om letsel te voorkomen. Het product kan niet met standaard boorkoppen worden gebruikt. De inzetstukken worden niet met het product geleverd. Gebruik inzetstukken met een klauwmaat van 6,3 mm (1/4 inch).

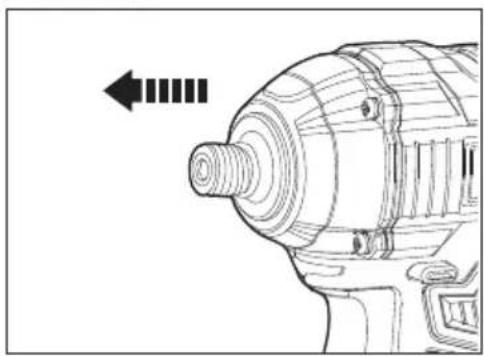

1. Trek de vergrendelbuis uit de gereedschapshouder (3) (Ú Afb. 1).

2. Stop het inzetstuk in de opening van de gereedschapshouder. Laat de vergrendelbuis los (Ú Afb. 2).

Afb. 1 Afb. 2 b) De accu monteren/vervangen De accu past op slechts één manier. Plaats deze niet met kracht in het accuvak.

1. Schuif de accu in het accuvak tot deze op zijn plek vastklikt.

2. U verwijdert de accu door de vergrendelingen aan de zijkant van de accu in te duwen en deze eruit te trekken.27

a) De draairichting instellen

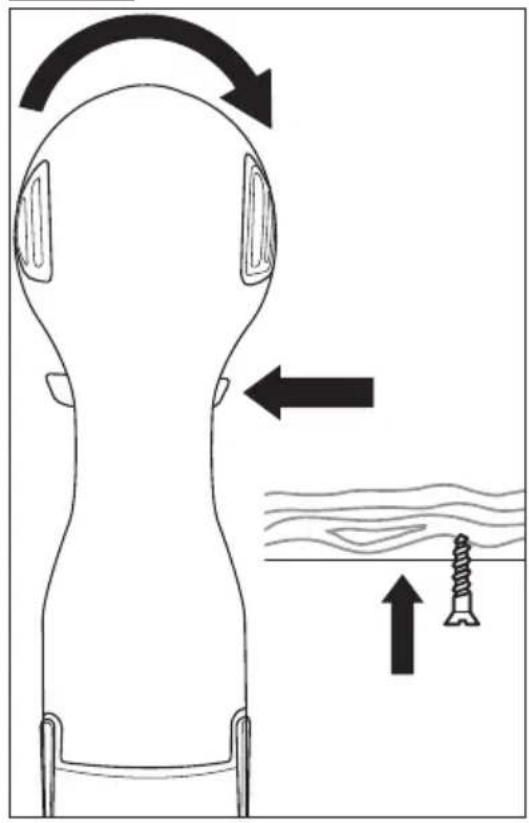

1. Om de draairichting voor vastdraaien in te stellen, druk de instelschakelaar voor vastdraaien/losdraaien (4)

helemaal naar de linker aanslag (Ú Afb. 3).

2. Om de draairichting voor losdraaien in te stellen, druk de instelschakelaar voor vastdraaien/losdraaien helemaal

naar de rechter aanslag (Ú Afb. 4). Afb. 3 Afb. 428

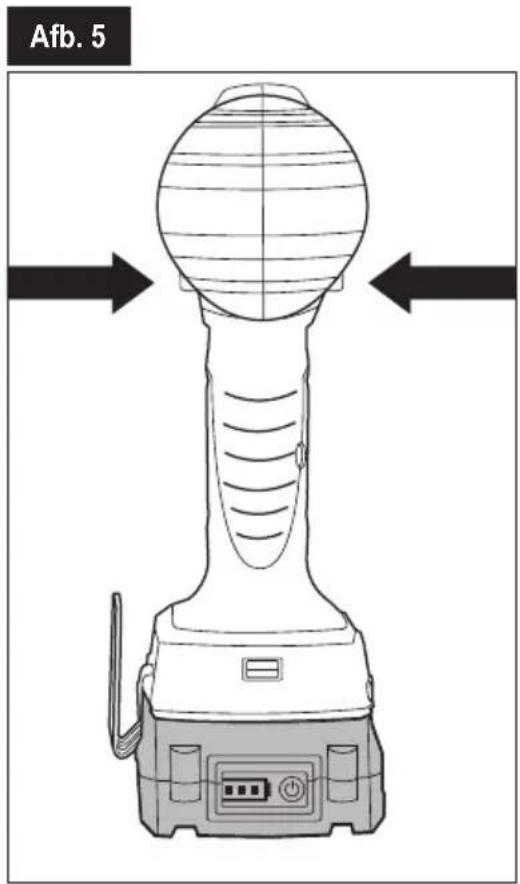

3. Om de aan/uit-schakelaar (1) vast te zetten, druk de instelschakelaar voor vastdraaien/losdraaien naar de

middelste stand(Ú Afb. 5). Afb. 5 b) Vóór elk gebruik te doen/controleren

1. Draag een veiligheidsbril en veiligheidshandschoenen. Bijkomende gehoor- en stofbescherming

wordt aanbevolen. Geschikte beschermende kleding beperkt het risico op persoonlijk letsel veroorzaakt door rondvliegend vuil of toevallige aanraking met ruwe oppervlakken.

2. Gebruik geen opzetstukken of toebehoren die niet door de fabrikant zijn aanbevolen. Dit kan leiden tot ernstig

3. Controleer of het accessoire correct is vastgezet (ÚInzetstukken installeren).

c) Bedieningstips De werkprocedure bestaat uit twee stappen: Inschroeven en vastdraaien (slagmechanisme in actie). Het slagmechanisme wordt geactiveerd zodra de schroefverbinding vastzit en er dus belasting op de motor komt te staan (het motorvermogen wordt overgebracht op bestendige draaislagen).

• Plaats het elektrisch gereedschap alleen op de schroef/bout of moer wanneer het gereedschap uitgeschakeld is. Ronddraaiende inzetstukken kunnen wegglijden en de schroefdraad beschadigen.

• Bij het werken moet u met een lage draaisnelheid beginnen en deze tijdens het werken indien nodig verhogen. De draaisnelheid kan geregeld worden door de aan/uit-schakelaar meer of minder in te drukken.29

• Het wordt aanbevolen om de eerste paar draaien met de hand, een sleutel of een schroevendraaier te doen om ervoor te zorgen dat het onderdeel correct ingeschroefd is.

• Als u met onderdelen met schroefdraad werkt, oefen dan niet te veel druk uit op het product. Daardoor kan de schroefdraad beschadigd worden.

• Voordat u grotere/langere schroeven indraait, is het raadzaam om vooraf een hulpgat te boren (met een andere boor) met de kerndiameter van de draad tot ongeveer 2/3 van de lengte van te gebruiken schroef.

• Houd het product altijd loodrecht op het schroefpunt. Als u het onder een hoek houdt, kan de schroef/bout gaan glijden of blokkeren. d) Het product in- en uitschakelen Na het vastdraaien van de schroef/moer begint het slagmechanisme van het product te "kloppen". De maximale slagduur mag niet langer zijn dan 1-2 seconden. Het product is voorzien van een werklicht (2) om het werkgebied te verlichten. Het werklicht gaat aan wanneer het product in werking is, en gaat automatisch uit wanneer het product uit is.

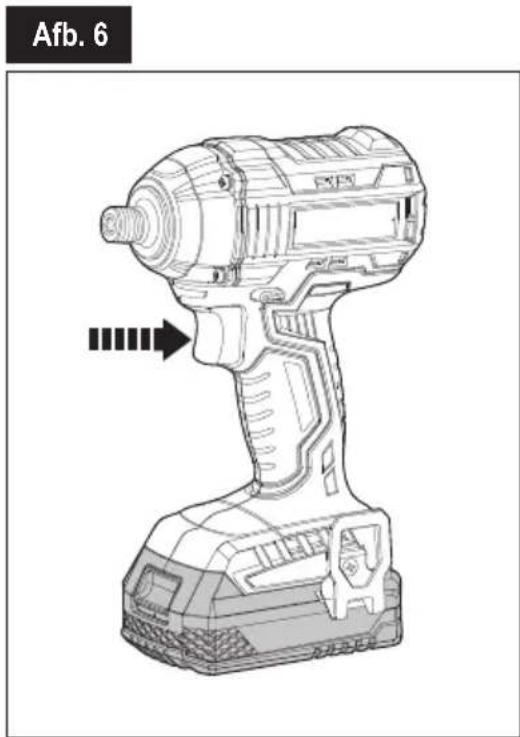

1. Druk op aan/uit-schakelaar om het product aan te zetten (Ú Afb. 6).

2. Laat de aan/uit-schakelaar los om het product uit te zetten.

De snelheid van het elektrische gereedschap kan aangepast worden door de aan/uit-schakelaar meer of minder in te drukken. Als u de aan/uit-schakelaar licht indrukt, is de draaisnelheid laag. Door harder op de schakelaar te drukken, wordt de snelheid verhoogd.30 e) De riemclip gebruiken De riemclip (5) kan worden gebruikt om het product tijdens gebruik tijdelijk aan een werkriem vast te haken. Voordat u het product vasthaakt, stel de aan/uit-vergrendelingsschakelaar in op de middelste stand om een ongewenste werking te vermijden.

9. Reiniging en onderhoud

Schakel het product uit en verwijder de accu vóór montage, reiniging, afstelling, onderhoud, opberging en transport. Ontkoppel ook de oplader van de netvoeding.

• Controleer regelmatig op zichtbare defecten zoals losse onderdelen, en versleten of beschadigde componenten.

• Controleer onderdelen en of deze correct vastzitten. Voer de nodige onderhoud of reparaties uit voordat u het product gebruikt. Maak de behuizing van het product nooit schoon met een agressief schoonmaakmiddel, schoonmaakalcohol of een andere chemische oplossing.

• Dompel het product niet in water of andere vloeistoffen.

• Gebruik een vochtige en pluisvrije doek om de behuizing van het product schoon te maken.

• Reinig de ventilatiesleuven aan de zijkant van het product met een zachte borstel. Verstopte ventilatiesleuven kunnen de motor oververhitten.

• Veeg het oppervlak vervolgens droog met een doek.

10. Opslag en transport

• Schakel het product uit en verwijder de accu.

• Reinig het product zoals hierboven wordt beschreven.

• Berg het product binnenshuis op in een droge ruimte die voor kinderen ontoegankelijk is.

• We raden aan om het product in de oorspronkelijke verpakking op te bergen of om het met een geschikte doek of behuizing af te dekken om het tegen stof te beschermen.

• Bescherm het product tijdens transport tegen mogelijke zware stoten en sterke trillingen. Bevestig het product zodat het niet kan wegglijden of vallen.31

Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren. Op deze wijze vervult u uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

De gegeven vibratie-emissiewaarde werd gemeten in overeenstemming met een gestandaardiseerde test die wordt gegeven in EN 60745 en mag worden gebruikt om een gereedschap met een ander te vergelijken. De aangegeven vibratiewaarde kan ook worden gebruikt bij een voorlopige bepaling van blootstelling. Waarschuwing! De vibratie-emissie tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt. Identiceer extra veiligheidsmaatregelen om de bediener te beschermen, die gebaseerd zijn op een inschatting van blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle elementen van de werkingscyclus, zoals de perioden wanneer het gereedschap is uitgeschakeld, wanneer het apparaat is ingeschakeld maar niet wordt gebruikt plus de triggertijd).32 c) Geschikte accu en lader Accu ..................................................................Conrad bestelnr. 1881809, 1881810 Acculader ..........................................................Conrad bestelnr. 1881811, 1881812

13. Conformiteitsverklaring (DOC)

Hiermee verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau dat het product (ASS-850 A) voldoet aan Richtlijn inzake elektromagnetische compatibiliteit 2014/30/EU EN 55014-1:2017 EN 55014-2:2015 Richtlijn inzake machines 2006/42/EG EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010 Richtlijn inzake de beperking van gevaarlijke stoffen 2011/65/EU De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking: www.conrad.com/downloads Selecteer een taal door op het vlagsymbool te klikken en vul het bestelnummer van uw product in het zoekveld in. Aansluitend kunt u de EU-conformiteitsverklaring downloaden in pdf-formaat.
