Caractéristiques techniques	Scie circulaire METABO UU240R, puissance de 2400 W, diamètre de la lame de 230 mm, vitesse à vide de 5000 tr/min.
Utilisation	Idéale pour la découpe de bois, panneaux, et matériaux similaires. Conçue pour un usage professionnel et intensif.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de coupe, et s'assurer du bon fonctionnement des systèmes de sécurité.
Sécurité	Équipée d'un protège-lame, d'un interrupteur de sécurité, et d'une fonction de démarrage progressif pour éviter les rebonds.
Informations générales	Poids : 4,5 kg, garantie de 3 ans, accessoires inclus : lame de scie, clé de service, et guide parallèle.

FOIRE AUX QUESTIONS - UU240R METABO

Comment changer la lame de la scie METABO UU240R ?

Pour changer la lame, débranchez la scie, localisez le dispositif de blocage de la lame, puis utilisez la clé fournie pour desserrer et retirer la lame. Installez la nouvelle lame en veillant à respecter le sens de rotation, puis serrez fermement.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord si la scie est correctement branchée et si la prise fonctionne. Assurez-vous également que le verrou de sécurité n'est pas engagé. Si le problème persiste, il pourrait s'agir d'un fusible grillé ou d'un problème interne nécessitant l'intervention d'un professionnel.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, déverrouillez le mécanisme de réglage de la base de la scie, ajustez la base à la profondeur souhaitée, puis resserrez le mécanisme de verrouillage.

La scie fait des bruits étranges pendant l'utilisation, que faire ?

Des bruits inhabituels peuvent indiquer un problème avec la lame ou des pièces internes. Arrêtez immédiatement la scie, débranchez-la et inspectez la lame pour voir si elle est endommagée. Si le bruit persiste, contactez un service de réparation agréé.

Comment nettoyer et entretenir la scie METABO UU240R ?

Après chaque utilisation, débranchez la scie et nettoyez-la avec un chiffon sec pour enlever la poussière et les résidus. Vérifiez régulièrement l'état de la lame et lubrifiez les pièces mobiles selon les recommandations du fabricant pour garantir une performance optimale.

Puis-je utiliser la scie METABO UU240R pour couper des matériaux autres que le bois ?

La scie METABO UU240R est principalement conçue pour couper du bois. Pour des matériaux plus durs comme le métal ou le plastique, assurez-vous d'utiliser une lame appropriée et vérifiez toujours les spécifications du fabricant.

Y a-t-il des mesures de sécurité à respecter lors de l'utilisation de la scie ?

Oui, portez toujours des équipements de protection individuelle comme des lunettes de sécurité et des gants. Assurez-vous de travailler dans un espace bien éclairé et dégagé, et ne retirez jamais les protections de la scie pendant son utilisation.

MODE D'EMPLOI UU240R METABO

Le non-respect de ces règles peut provoquer des blessures corporelles graves.

Pour réduire tout risque de blessure, gardez vos deux mains sur les poignées du support lorsque vous levez ou abaissez le support.

Avant de plier le support, la scie à onglet DOIT être retirée du support.

Utiliser uniquement avec des supports de xation metabo HPT. Les supports de xation proposés par d'autres marques que metabo HPT n'ont pas été testés avec ce support et leur utilisation peut être dangereuse. Veillez à lire et comprendre la totalité de ce manuel avant toute tentative de montage, d'utilisation ou d'installation du produit. Ces consignes de sécurité ne couvrent pas de façon exhaustive toutes les situations possibles.

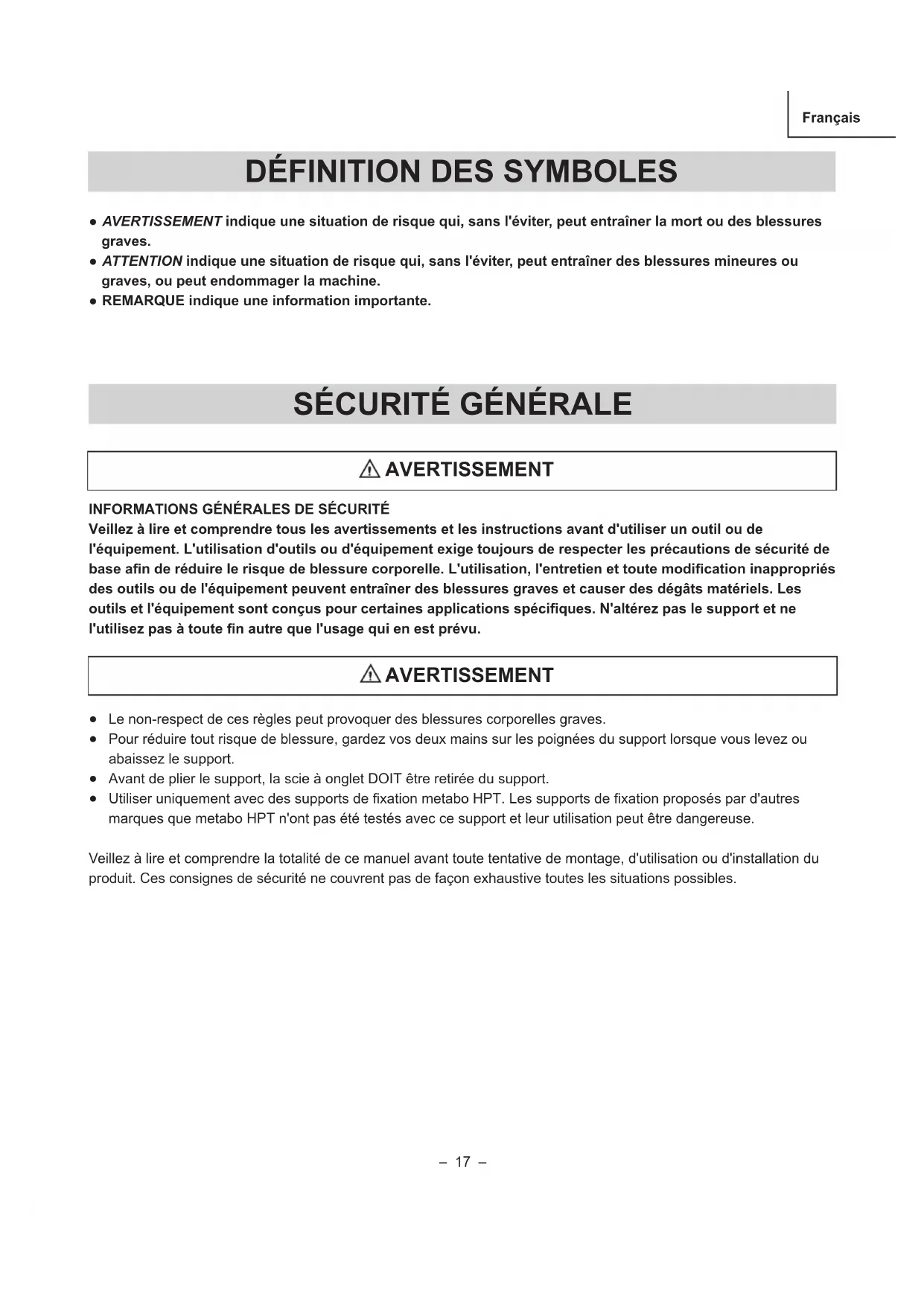

DÉFINITION DES SYMBOLES

● AVERTISSEMENT indique une situation de risque qui, sans l'éviter, peut entraîner la mort ou des blessures graves. ● ATTENTION indique une situation de risque qui, sans l'éviter, peut entraîner des blessures mineures ou graves, ou peut endommager la machine. ● REMARQUE indique une information importante. INFORMATIONS GÉNÉRALES DE SÉCURITÉ Veillez à lire et comprendre tous les avertissements et les instructions avant d'utiliser un outil ou de l'équipement. L'utilisation d'outils ou d'équipement exige toujours de respecter les précautions de sécurité de base an de réduire le risque de blessure corporelle. L'utilisation, l'entretien et toute modication inappropriés des outils ou de l'équipement peuvent entraîner des blessures graves et causer des dégâts matériels. Les outils et l'équipement sont conçus pour certaines applications spéciques. N'altérez pas le support et ne l'utilisez pas à toute n autre que l'usage qui en est prévu. AVERTISSEMENT– 18 – Français SÉCURITÉ DU SUPPORT POUR SCIE À ONGLET CONSIGNES DE SÉCURITÉ RELATIVES À L'UTILISATION DU SUPPORT POUR SCIE À ONGLET

Tenir hors de portée des enfants. Tous les visiteurs doivent se tenir à une distance sûre de l'espace de travail. ● Toujours nettoyer l'espace de travail. Les zones de travail et les établis encombrés sont propices aux accidents.

Avant d'utiliser le support, s'assurer qu'aucune pièce n'est endommagée ou déformée.

Avant d'utiliser le support, s'assurer que toutes les pièces et les composants sont correctement installés.

Ne pas utiliser dans un environnement dangereux. Ne pas utiliser le support dans des endroits humides, mouillés ou exposés à la pluie. L'espace de travail doit être bien éclairé. ● Toujours utiliser le support sur une surface plane et à niveau. Ne pas l'utiliser sur une surface irrégulière ou instable. Ne pas utiliser le support sur une surface glissante. Ceci réduira signicativement la capacité de charge du support.

Le support est conçu pour servir de support aux scies à onglet metabo HPT et tolère une charge maximale de 136 kg (300 lb). Le poids total de la scie à onglet et de la pièce à couper ne doit pas dépasser la capacité de ce support. Une mauvaise utilisation ou un usage abusif peut endommager le matériel ou entraîner des blessures corporelles. ● Ne pas s'asseoir ou monter sur le support. Ne pas suspendre ou insérer tout objet autre que la scie à onglet. ● Ne pas altérer le support, et ne pas l'utiliser à toute autre n qu'au montage d'une scie à onglet metabo HPT.

Le support doit uniquement être utilisé avec des scies à onglet metabo HPT dont la lame possède un diamètre maximal de 305 mm (12 po). Toutefois, le support est incompatible avec C12FSA.

La scie à onglet doit être solidement xée au support, conformément aux consignes du manuel d'instructions.

Aligner la position et ajuster l'équilibre de la scie à onglet conformément au manuel d'instructions après avoir xé la scie à onglet au support.

En levant et en abaissant le support, veiller à réduire tout risque de pincement des mains et des doigts. ● Débrancher la prise d'alimentation du réceptacle lors du montage ou du démontage de la scie à onglet du support.

Pour votre sécurité, xer la scie à onglet au support avec l'aide de deux personnes ou plus.

Lors de la xation de la scie à onglet sur le support, maintenir la scie à onglet fermement entre les mains jusqu'à ce que les verrous du support de xation soient sécurisés pour éviter que la scie à onglet ne tombe des rails du support.

Après avoir xé la scie à onglet sur le support, veiller à ce que le support ne se renverse pas ou ne soit pas accidentellement déplacé par les vibrations, le vent, les chocs ou autres forces externes. Si cela est impossible, la stabilité peut être obtenue en suivant des mesures de sécurité spéciques. Par exemple, en ancrant solidement le support au sol ou dans les fondations.

Contrôler régulièrement le support et la scie à onglet, en vériant le montage approprié de la scie à onglet. Un support mal serré est instable et peut se renverser en causant des blessures graves. ● Avant d'utiliser la scie à onglet montée, lire attentivement le manuel d'instructions de la scie à onglet.

Avant d'utiliser la scie à onglet, vérier que les loquets des deux supports de xation sont bien attachés et que la scie à onglet est correctement xée au support. ● Pour éviter que la scie à onglet ne tombe du support, disposer proprement le cordon d'alimentation au sol pour empêcher qu'un opérateur ou un visiteur ne trébuche sur le câble. ● Porter des vêtements de travail appropriés. Ne pas porter de vêtements amples, de gants, de cravates, de bagues, de bracelets, ou autres bijoux pouvant être pris dans les pièces en mouvement. Le port de chaussures antidérapantes est recommandé. Recouvrir les cheveux longs d'un accessoire de protection. ● Toujours porter une protection oculaire à écrans latéraux conforme à la norme ANSI Z87.1, pour éviter toute blessure aux yeux lors de l'utilisation de la scie à onglet. Les lunettes de vue ordinaires ne constituent pas une protection adéquate, car elles ne contiennent pas de verre de sécurité résistant aux impacts. Porter un masque protecteur ou antipoussière si la découpe engendre la production de poussière. ● Ne pas se pencher. Toujours se tenir bien campé et en équilibre. ● Lors de la découpe d'une grande pièce en bois, vérier la bonne position de support du matériau, car le matériau coupé peut perdre son équilibre et tomber du support. Si la pièce s'étend au-delà du support de travail, le pied opposé du support risque de se soulever soudainement en raison de la mauvaise répartition du poids. Pour éviter cette situation, tenir fermement le côté opposé et utiliser un support additionnel avant de commencer la découpe.– 19 – Français CONSERVEZ CES INSTRUCTIONS ET METTEZ-LES À LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIÉTAIRES DE CE SUPPORT.

DÉBALLAGE DU SUPPORT

Ce produit doit être assemblé.

1. Retirez le support et toutes ses pièces de leur emballage.

2. Placez le support au sol.

3. Séparez les pièces de l'emballage. Comparez chaque pièce avec la liste ci-dessous et l'illustration de la page 20

pour vérier que tous les éléments sont présents avant de jeter l'emballage. Si une pièce est manquante ou endommagée, n'essayez pas de monter le support tant que cette pièce n'est pas remplacée. TABLEAU DES PIÈCES DÉTACHÉES

CONTENU DE L'EMBALLAGE

REMARQUE : si des pièces sont manquantes ou endommagées, veuillez contacter metabo HPT au 1 800 546- 1666 pour obtenir de l'aide. ● Pour détacher la scie du support, vérier que la tête de coupe est tirée vers l'arrière et verrouillée en position inférieure, puis débloquer les verrous du support de xation tout en maintenant la scie à onglet fermement entre les mains pour éviter que celle-ci ne tombe des rails du support. Retirer soigneusement la scie à onglet et les supports de xation avec l'aide d'au moins deux personnes. ● Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel. ● Pour réduire tout risque de blessure, vérier régulièrement que les attaches sont bien xées et ajustées conformément aux instructions de montage incluses dans ce manuel. ● En cas de malfonction d’une pièce de l’établi, il doit être réparé avant son utilisation. Lors de la réparation du support, utiliser uniquement des pièces de rechange metabo HPT identiques. Les réparations doivent uniquement être effectuées par un centre de réparation metabo HPT agréé. AVERTISSEMENT

ÉLÉMENT DESCRIPTION QUANTITÉ

A Support 1 B Pied droit du support 1 C Poignée du support 2 D Tube de pied d’établi avec garniture de pied 1 E Support de xation de la scie à onglet 2 F Support de xation auxiliaire 2 G Tube de pied d’établi avec garniture réglable de pied 1 H Support d’extension gauche 1 I Support d’extension droit 1 J Guide (gauche et droit) 2 K Poignée de verrouillage de l'ensemble du support d'extension 1 L Sac d’accessoires de montage de la poignée d’établi 1 M Sac d’accessoires de montage du pied d’établi 1 N Sac d’accessoires de montage de la barre de jonction 1 O Sac d’accessoires de montage de la pare-chocs 1 P Plaque d'ancrage 1 Q Sac d’quincaillerie du support de xation auxiliaire 1 R Sac d’quincaillerie de montage des roues 1 S Roue 2– 20 – Français DÉBALLAGE ET CONTRÔLE DU CONTENU

K-Support d’extension L-Poignée d’établi M-Pied d’établi

N-Barre de jonction O-Montage de la pare-chocs P-Plaque d’ancrage I J Q-Support de xation auxiliaire R-Montage des roues S– 21 – Français

Hauteur du support (du sol aux supports de xation de la scie) 862 mm (33-15/16 po) Taille du support couché 457 mm x 915 mm (18 po x 36 po) Taille du support plié 1 304 mm (L) x 626 mm (l) x 775 mm (H) (51-11/32 po x 24-19/32 po x 30-1/2 po) Taille du support déployé 1 531 mm (L) x 626 mm (l) x 906 mm (H) (60-1/4 po x 24-19/32 po x 35-5/8 po) Diamètre de la roue 203 mm (8 po) Charge maximale du support 136 kg (300 lb) *Ne pas placer de charge supérieure sur ce support. Longueur maximale des supports 2 489 mm (98 po) *Ne pas appliquer de matériau de taille supérieure. Poids du support (net) 28,6 kg (63,1 lb) Le support doit uniquement être utilisé avec des scies à onglet metabo HPT dont la lame possède un diamètre maximal de 305 mm (12 po). Toutefois, le support est incompatible avec C12FSA. ARRIÈRE gauche ARRIÈRE droit Ensemble support d'extension gauche Bâti de support Leviers de verrouillage du support Crochets pour cordon d'alimentation Poignées du support Supports de xation auxiliaires Pédale Support de pied Plaque d'ancrage

AVANT droit AVANT gauche Roues Poignée d'ajustement de la plaque de butée Plaque de butée Ensemble support d'extension droit Pieds du support Support de pied ajustable Loquet Bouton de verrouillage Poignée d'ajustement de la hauteur du support d'extension Supports de xation de la scie à onglet Butoir Barres de jonction

2. Verrouiller le boulon (1) avec l’écrou de blocage (5) à

l’aide de deux clés de 13 mm. REMARQUE : S’assurer que les rondelles incurvées sont à niveau contre le pied du support avant de serrer.

3. Répéter l’opération pour l’autre barre de jonction.

Fig. B INSTALLATION DU PIED DROIT DU SUPPORT (FIG. C)

1. Sac “M”- Insérez le pied droit (1) dans le support (2).

REMARQUE : alignez les trous du pied avec les trous du support.

2. Insérer le boulon (3) dans une rondelle incurvée (4)

et dans l’un des trous (5) du support. Placer une autre rondelle incurvée (4) puis un écrou de blocage (6). Serrer à l’aide de deux clés de 13mm ou réglables.

3. Répéter pour les trois autres trous. Il y a deux trous

de montage de chaque côté pour attacher l’ensemble de pied droit du support sur le support. REMARQUE : S’assurer que les rondelles incurvées sont à niveau contre le pied du support avant de serrer. Fig. C

INSTRUCTIONS DE MONTAGE

Pour votre propre sécurité, ne branchez jamais le connecteur de la scie à onglet sur la prise d'alimentation avant que le montage et les réglages ne soient terminés, et uniquement après avoir lu et compris les consignes de sécurité et d'utilisation pour ce support et votre scie à onglet. Utiliser le cutter pour ouvrir avec précaution le carton et couper les liens des câbles. Placer l’ensemble du support principal sur une surface large et plate avec le sommet vers le bas. Ouvrir les pieds du support en libérant la pédale de ‘pied’ verte. INSTALLER LES GARNITURES (FIG. A)

1. Sac “O”- Placer la garniture (1) sur l’établi et la xer

avec une vis (2) et un écrou (3) à l’aide d’un tournevis Phillips et une clé de 10 mm. Ne serrez pas trop.

2. Répéter l’opération pour l’autre garniture (4).

Fig. A INSTALLER LES BARRES DE JONCTION (FIG. B) REMARQUE : les barres de jonction (4) sont xées sur une extrémité de l’établi monté.

1. Sac “N”- Insérer le boulon (1) dans les trous du

tube (2), la rondelle plate (3) et la barre de jonction (4). REMARQUE : la rondelle plate (3) doit être placée entre le tube (2) et la barre de jonction (4). AVERTISSEMENT ASSEMBLAGE

Le support doit être monté par l'utilisateur. Les outils nécessaires au montage sont (non fourni): clé de 10 mm, clé de 13 mm, deux clés de 17 mm, deux clés ajustables, clé hexagonale de 5 mm, cutter et un tournevis à tête cruciforme.

5– 23 – Français REMARQUE : deux trous de xation sont présents pour xer le pied du support de chaque côté en toute sécurité. Un est utilisé pour la direction verticale, l’autre pour la direction horizontale.

3. Répétez les étapes 1-2 pour l’autre pied.

Fig. E INSTALLATION DES POIGNÉES DU SUPPORT (FIG. F) Relever, avec de l’aide, le support pour qu’il se tienne debout.

1. Sac “L”- Fixez une poignée (1) au côté opposé du

support à l’aide de deux vis (2) et deux écrous (3). Serrez à l’aide d’un tournevis cruciforme et d’une clé de 10 mm. Répétez cette étape pour le montage de l’autre poignée du support. REMARQUE : les deux tubes de poignée du support sont identiques. Deux trous de xation sont présents pour xer chaque tube de poignée au support. Un est utilisé pour la direction verticale, l’autre pour la direction horizontale. Fig. F Veillez à réaliser un test de pliage à ce stade en suivant les instructions de la section « PLIAGE DU SUPPORT » en page 30. Si l’établi ne peut être entièrement plié et verrouillé, veuillez vérier la bonne installation des garnitures et visser à nouveau les vis et écrous de celles-ci. Si l’établi ne peut alors toujours pas être verrouillé, il doit être réparé avant son utilisation. AVERTISSEMENT INSTALLATION DES ROUES (FIG. D, D-1) REMARQUE : vériez que le avant côté de la roue présentant le trois de nervures (7) est tourné vers l’extérieur. Fig. D

1. Sac “R”- Fixez une roue (1) sur le côté extérieur

du pied droit du support (2) à l’aide du boulon hexagonal (3), de deux rondelles plates (4), d’une douille (5) et de l’écrou (6), comme illustré en gure D. REMARQUE : la douille (5) s’insère dans l’ouverture de la roue.

2. Serrez l’écrou et le boulon à l’aide de deux clés

ajustables ou clés de 17 mm. REMARQUE : ne pas serrer excessivement ou les roues ne tourneront pas.

3. Tournez la roue pour vérier qu’elle bouge de

4. Répétez les étapes précédentes pour l’autre roue.

Fig. D-1 REMARQUE : Si vous comptez utiliser les plaques d’ancrage pour xer le support au sol, veuillez consulter la section page 26. INSTALLATION DES PIEDS DU SUPPORT (FIG. E) Retourner, avec de l’aide, le support pour que le support couché soit face vers le haut.

Sac “M”- Insérez un pied (1) dans le support (2). Alignez les duex trous du pied du support (1) avec les trous du support.

Insérez le boulon (3) à travers la rondelle incurvée (4), les fentes (5) du support et une autre rondelle incurvée (4). Ensuite, serrez le boulon (3) avec le contre-écrou (6) à l’aide deux clés ajustables ou clé de 13 mm.

3– 24 – Français INSTALLATION DES SUPPORTS DE FIXATION DE LA SCIE (FIG. I) REMARQUE : les verrous de la came des supports de la scie devraient pointer vers l’utilisateur (avant) tel illustré dans Fig. I.

1. Appuyez sur le bouton de verrouillage (1) et soulevez

2. Placez la pince de retenue arrière (3) sur le rail

arrière du support, puis abaissez l’extrémité avant du support de xation de la scie sur le rail avant du support.

3. Faites glisser le support de xation de la scie jusqu’à

la position souhaitée, puis enfoncez le loquet (2) pour verrouiller.

4. Répétez les étapes précédentes pour l’autre support

de xation de la scie. REMARQUE : Au cas où l’un des support de montage ne glisse pas facilement sur le support couché quand débloqué, voir en page 28 ‘’Régler les Supports de Montage de la Scie’’. Fig. I CROCHETS POUR CORDON D’ALIMENTATION (FIG. J) Le dispositif de stockage du cordon d’alimentation est situé aux deux extrémités des supports de xation de la scie (1). Enroulez le cordon d’alimentation autour des crochets (2) lorsque la scie est inutilisée. Ceci permet d’éviter d’endommager le cordon d’alimentation. Fig. J

D’EXTENSION (FIG. G, H) REMARQUE : le côté le plus long du tube horizontal (1) doit être orienté vers l’utilisateur (avant), comme illustré en gure G.

1. Sac “K”- Placer le guide gauche (2) sur le support

d’extension gauche (3) et le xer à l’aide du bouton de blocage (4) avec la ls de longueur plus petite et une rondelle plate (5). (Fig. G) REMARQUE : la marque “L” est placée à l’intérieur du guide gauche et la marque “R” à l’intérieur du guide droit, non illustrées sur le schéma.

2. Répéter l’opération pour installer le guide droit sur le

support d’extension droit. Fig. G

3. Insérez l’ensemble du support d’extension droit (6)

dans le bras du support d’extension droit (7), puis xer avec la poignée de réglage de la hauteur (8) avec la ls de longueur plus long. (Fig. H)

4. Répétez les étapes précédentes pour l’installation de

l’ensemble du support d’extension gauche. Fig. H Support d'extension gauche Support d'extension droit

Long côté– 25 – Français Fig. L

5. Assurez-vous que les loquets (6) des supports de

xation de la scie (4) sont déverrouillés. (Fig. M)

6. Abaissez les extrémités arrière et avant de l’ensemble

des supports de xation sur les rails arrière et avant du support. Les pinces de retenue avant des supports de xation de la scie (4) doivent reposer entièrement sur le rail avant. Assurez-vous que les supports de xation de la scie sont bien placés en angle droit par rapport au rail avant et au rail arrière.

7. Verrouillez l’ensemble des supports de xation en

enfonçant les deux loquets (6). ● Vérier que les supports de xation de la scie sont correctement serrés sur le support avant de monter la scie à onglet. ● Rester vigilant. Le support et la scie à onglet risquent de tomber durant la procédure et d’entraîner des blessures graves. ● Pour réduire tout risque de blessure, vérier que les boulons et les écrous sont correctement serrés et que tous les mécanismes fonctionnent de manière appropriée après avec terminé le montage et avant chaque utilisation. Fig. M

Insérer FIXATION DE LA SCIE SUR LE SUPPORT ● Ne pas monter la scie à onglet sur le support sans s’être préalablement assuré que le support est entièrement déployé et verrouillé en toute sécurité. Pour installer le support, reportez-vous aux instructions décrites dans la section « INSTALLATION DU SUPPORT » à la page 28. À défaut, cela peut entraîner des blessures et endommager le support et la scie à onglet. ● Toujours utiliser ensemble les supports de xation et les supports de xation auxiliaires de la scie à onglet lors de sa xation au support. ● Avant d’utiliser la scie à onglet montée, lire attentivement le manuel d’instructions de la scie à onglet.

1. Sac “Q”- Insérez deux écrous carrés (1) dans la

fente située à chaque extrémité des supports de xation auxiliaires (2), puis faites-les glisser jusqu’au milieu des supports de xation auxiliaires (2). (Fig. K) Fig. K

2. Insérez deux grand rondelles (3) dans le support de

xation auxiliaire (2) puis alignez-les avec la fente située à l’extrémité du support de xation auxiliaire (2). (Fig. L)

Pour xer le support de xation auxiliaire (2) aux supports de xation de la scie (4), insérez la vis (5) à travers la rondelle en place (3) et l’écrou carré (1) sous le support de xation de la scie (4) pour xer chaque extrémité du support de xation auxiliaire (2) à l’aide d’une clé hexagonale de 5 mm.

4. Répétez les étapes précédentes 2 et 3 pour

assembler l’autre support de xation auxiliaire. REMARQUE : ne pas serrer excessivement les quatre vis (5) à cette étape. AVERTISSEMENT AVERTISSEMENT Insérer

Ensemble des supports de xation– 26 – Français ● La tête de coupe des scies à onglet coulissantes doit être verrouillée en position avant et inférieure avant toute tentative de montage sur le support. ● Ne pas utiliser la scie à onglet sur le support lorsque les pieds du support sont repliés. ● Disposer proprement le câble d’alimentation pour éviter que celui-ci ne déstabilise le support lors d’une découpe.

8. Débranchez la scie à onglet et verrouillez la tête de

coupe en position inférieure. Si la scie à onglet est dotée d’un rail coulissant, bloquez la tête de coupe en position inférieure et avant. Placez la scie à onglet sur l’ensemble des supports de xation. REMARQUE : pour votre sécurité, placez la scie à onglet sur les supports avec l’aide de deux personnes ou plus.

9. Faites glisser les écrous carrés (1) vers les fentes des

supports de xation (2) et alignez-les avec les trous de xation de la scie à onglet. (Fig. N)

10. Insérez le boulon (7) à travers la rondelle (8), le trou

de xation de la scie à onglet et la fente du support de xation auxiliaire (2) dans l’écrou carré (1) pour xer et bloquer la scie à onglet sur le support de xation auxiliaire. (Fig. N) Répétez les étapes précédentes pour les trois autres trois de xation, an de bloquer la scie à onglet sur l’ensemble de support de xation. REMARQUE : ajustez la position des supports de xation auxiliaires en les rapprochant tant que possible de l’extrémité avant des supports de xation de la scie.

11. Serrer toutes les vis (5) et les boulons (7) à l’aide

d’une clé hex. de 5 mm.

12. Une fois la scie à onglets bien en place, déverrouiller

le dispositif de maintien de celle-ci et déplacer avec soin la tête de coupe vers le haut et le bas. Repositionner la scie à onglets si l’établi tend à chuter.

13. Déverrouillez la poignée de blocage du chariot de la

scie à onglet et faites glisser délicatement la tête de coupe en avant. Si le support a tendance à tomber, repositionnez la scie à onglet pour obtenir une position plus stable des supports.

14. Testez délicatement le déplacement coulissant à

l’angle maximal de la scie et à l’angle de biseau pour vérier la stabilité du support et de la scie à onglet. ● Ne pas monter la scie à onglets avec l’avant de la scie sur le côté arrière de l’établi. La scie à onglet doit être montée avec les roues de l’établi sur la droite en faisant face à l’avant de la scie à l’onglet tel illustré dans le schéma N ci-dessous. AVERTISSEMENT ● Lors du démontage de la scie à onglets, retirer la scie à onglets de paire avec les supports de montage, de sorte à pouvoir les utiliser ensemble dès la prochaine occasion. Pour votre sécurité, utiliser au minimum deux personnes pour monter ou démonter la scie à onglets. Fig. N INSTALLATION DES PLAQUES D’ANCRAGE (FIG. O) Sac “P”- Veuillez suivre les étapes relatives à l’installation des plaques d’ancrage an de stabiliser le support.

1. Déplacez le support dans l’endroit souhaité et veillez

à ce qu’il repose sur une surface plane.

2. Desserrez le boulon (1) du côté intérieur de la

douille (2) à l’aide de deux clés de 17 mm

3. Placez la plaque d’ancrage (3) sur la douille (2) puis

serrez à nouveau le boulon (1).

4. Répétez les étapes ci-dessus pour assembler l’autre

5. Fixez deux plaques d’ancrage (3) sur la surface

plane à l’aide d’une pièce de xation (vis, boulon, cheville, etc. (non fourni)) adaptée au type de surface au sol (terre, plancher en bois, béton, etc.). ● Veiller à ce que les deux plaques d’ancrage soient bien xées au sol et s’assurer que le support est stable. ● La méthode adéquate de xation des plaques d’ancrage peut varier en fonction du type de surface au sol. Si les plaques d’ancrage ne sont pas fermement xées et que le support est instable, veuillez prendre les mesures nécessaires pour xer les plaques d’ancrage.

AVERTISSEMENT AVERTISSEMENT Côté droit de l’établi Côté gauche de l’établi– 27 – Français non inclus

Fig. N– 28 – Français Pour réduire tout risque de blessure corporelle grave, éteignez et débranchez la scie à onglet de la prise d'alimentation avant d'installer et de retirer les supports, avant d'effectuer des réglages ou d'effectuer des réparations. Un démarrage accidentel peut entraîner des blessures.

CONSIGNES DE RÉGLAGE

RÉGLER LA GARNITURE DE PIED (FIG. P) REMARQUE : la garniture de pied sert à mettre l’établi à niveau.

Desserrez l’écrou papillon (1), tournez le support de pied ajustable (2) dans le sens des aiguilles d’une montre pour soulever le support, et dans sens contraire des aiguilles d’une montre pour abaisser le support, puis serrez l’écrou papillon (1). Fig. P RÉGLAGE DES SUPPORTS D'EXTENSION (FIG. Q) L'ensemble du support d'extension permet de maintenir la pièce à couper à niveau et stable pendant la découpe.

1. Soulevez la poignée à loquet (1) pour desserrer

le support d'extension et faites glisser le bras d'extension (2) à la longueur désirée. Appuyer sur la poignée de verrouillage de came (1) pour verrouiller le support d’extension en place.

2. Desserrez la poignée de réglage de la hauteur (3)

pour régler l'ensemble du support d'extension (4) sur la hauteur souhaitée, puis serrez la poignée de réglage de la hauteur (3).

Si une coupe répétitive est nécessaire, desserrez la poignée d'ajustement de la plaque (5) pour régler la plaque de butée (6) sur la hauteur désirée, puis serrez.

4. Les étapes de réglage de l'autre côté de l'ensemble

de support d'extension sont identiques aux étapes précédentes. RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE (FIG. R) Si les supports de xation de la scie peuvent glisser sur les rails supérieurs ou peuvent en être retirés lorsque les loquets (1) sont verrouillés, cela signie que les vis de réglage du support (2) doivent être serrées. Si les supports de xation de la scie ne s'adaptent pas aux rails supérieurs, les vis de réglage du support doivent être desserrées. REMARQUE : la scie à onglet doit être retirée des supports de xation avant de serrer ou de desserrer les vis de réglage du support (2).

1. Desserrez le contre-écrou (3) à l'aide d'une clé de

2. Passez à travers le trou (4) de la pince du cordon

d'alimentation (5) à l'aide d'un tournevis cruciforme pour visser la vis de réglage pour le support de xation de la scie. Vissez la vis dans le sens des aiguilles d'une montre pour serrer le support, ou dans le sens contraire des aiguilles d'une montre pour le desserrer. REMARQUE : si le loquet du support de xation de la scie ne s'enfonce pas facilement en position verrouillée, cela signie que la vis de réglage est trop serrée. Ne forcez pas le verrouillage du loquet. Desserrez la vis de réglage (2) pour l'ajuster.

3. Appuyez sur le bouton de blocage (6) et soulevez

le loquet (1) an que la pince de retenue arrière soit entièrement déployée.

4. Installez la pince de retenue arrière sur le rail arrière

du support, puis abaissez l'extrémité avant du support de xation de la scie sur le rail avant du support pour que le support repose entièrement sur les rails.

5. Verrouillez le support et assurez-vous qu'il reste

Assurez-vous que les supports de xation de la scie sont placés perpendiculairement aux rails supérieurs an d'éviter un desserrage potentiel de la vis de réglage lors de la découpe.

6. Après avoir terminé le réglage de la tension, serrez

le contre-écrou (3) pour sécuriser.

7. Répétez les étapes précédentes pour l'autre support

de xation de la scie. REMARQUE : l’attache de cordon secteur (5) n’apparaît pas sur l’illustration. Fig. R AVERTISSEMENT– 30 – Français INSTRUCTIONS D'UTILISATION En installant et en repliant le support, veillez à réduire tout risque de pincement des mains et des doigts. INSTALLATION DU SUPPORT (FIG. S)

1. Levez le support en position droite.

2. Dépliez le support en marchant sur la pédale (1)

pour relâcher le crochet verrouillable de la pédale, puis appuyez sur les poignées du support (2) jusqu'à ce que le support soit dans sa position la plus basse. REMARQUE : vous entendrez un clic signiant que l'ensemble est bien enclenché. ● Ne pas monter la scie à onglet tant que la partie supérieure du support n'est pas correctement verrouillée. ● Rester vigilant en levant et en abaissant le support an de réduire tout risque de pincement des mains et des doigts. ● Éviter les blessures en veillant à saisir des DEUX MAINS les poignées de l’établi pour élever ou abaisser celui-ci. Fig. S PLIAGE DU SUPPORT (FIG. T)

1. Tenir les poignées de l’établi des DEUX MAINS

et presser sur les deux leviers de verrouillage de l’établi (3) pour libérer le crochet de verrouillage.

2. Soulevez lentement les poignées du support jusqu’à

entendre un clic signiant que la pédale (1) est verrouillée, de manière à ce que le support soit plié en position verticale, comme illustré en gure T. ● Avant de replier le support, retirer la scie à onglet ensemble avec les supports de xation, avec l'aide de deux personnes ou plus. ● Avant de déplacer le support, attendre le clic signalant le bon enclenchement du verrouillage. ● Dans l’impossibilité de verrouiller l’établi vérier l’installation des garnitures et les installer de nouveau si nécessaire. Si l’établi ne peut alors toujours pas être verrouillé, veuillez entrer en contact avec un centre de réparation agréé de metabo HPT. Fig. T UTILISATION

Retirez la scie à onglet lorsque le support est en maintenance ou doit être nettoyé. Utilisez des chiffons propres pour retirer la saleté, la poussière, l'huile, la graisse, etc. Évitez l'usage de solvants pour le nettoyage des pièces en plastique. La plupart des plastiques sont vulnérables à divers types de solvants commerciaux et peuvent être endommagés par leur utilisation. N'utilisez pas de liquide de frein, de produits pétroliers, ou encore d'huiles pénétrantes sur les parties plastiques. Les agents chimiques peuvent endommager, abîmer ou détruire le plastique, ce qui peut entraîner des blessures corporelles graves. ● En cas de malfonction d’une pièce de l’établi, arrêtez d’utiliser celui-ci et faites-le réparer par un centre de réparation agréé de metabo HPT. ● Lors de la réparation du support, utiliser uniquement des pièces de rechange metabo HPT identiques. L'utilisation de toute autre pièce est dangereuse et peut endommager le produit. ● Les réparations doivent uniquement être effectuées par un centre de réparation metabo HPT agréé. ● Toujours porter un masque ou des lunettes de sécurité à écrans latéraux ainsi qu'un masque antipoussière lors de l'utilisation d'un outil électroportatif ou en soufant de la poussière. ● Contrôler régulièrement les supports de xation de la scie, en vériant que ceux-ci sont bien serrés et en se reportant au « RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE » à la page 28. TRANSPORT ET ENTREPOSAGE (FIG. T, U) Pour transporter et entreposer le support, reportez-vous aux instructions décrites dans la section « PLIAGE DU SUPPORT » à la page 30. Assurez-vous d'entendre un clic signiant que le support est correctement plié, puis maintenez les poignées du support fermement des deux mains. Le support doit être en position verticale, comme illustré en gure T. Pour préparer l’entreposage et le transport de manière adéquate, reportez-vous à la Fig. U. ● Ne pas transporter le support lorsque celui-ci n'est pas replié et qu'une scie à onglet y est xée. ● Avant de transporter ou d’entreposer le support, vous DEVEZ retirer la scie à onglet du support. ● Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel. ● Lors de son entreposage, le support ne doit jamais reposer contre un mur. Fig. U ENTRETIEN AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT– 32 – Français– 33 – Español SEGURIDAD GENERAL ADVERTENCIA ● Noseguirestasinstruccionespodrácausarlesionespersonalesgraves. ● Parareducirelriesgodelesiones,mantengaambasmanosenlosmangosalsubirybajarlabase.
