Caractéristiques techniques	Scie à onglet Hitachi CM5SB, moteur de 15 A, capacité de coupe de 5-1/2 pouces, vitesse à vide de 5 000 tr/min.
Utilisation	Idéale pour les coupes précises de bois, panneaux et autres matériaux similaires, adaptée pour les travaux de menuiserie et de bricolage.
Maintenance et réparation	Vérifier régulièrement les lames, nettoyer les résidus de bois, lubrifier les pièces mobiles et remplacer les pièces usées selon les besoins.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que la scie est sur une surface stable avant utilisation. Ne jamais retirer les dispositifs de sécurité.
Informations générales	Poids : 12,5 kg, dimensions : 28,5 x 22 x 18 pouces, garantie de 2 ans, compatible avec les lames de 10 pouces.

FOIRE AUX QUESTIONS - CM5SB HITACHI

Comment changer la lame de la scie HITACHI CM5SB ?

Pour changer la lame, débranchez la scie, puis utilisez une clé pour desserrer le boulon de la lame. Retirez la lame usée et insérez la nouvelle lame en vous assurant qu'elle est bien en place avant de resserrer le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le verrou de sécurité n'est pas engagé. Si le problème persiste, il pourrait y avoir un problème électrique ou un fusible grillé.

Comment ajuster la profondeur de coupe ?

Pour ajuster la profondeur de coupe, dévissez le bouton de réglage de la profondeur, ajustez la base de la scie à la profondeur souhaitée, puis resserrez le bouton pour maintenir la position.

La scie fait des bruits étranges pendant l'utilisation, que faire ?

Des bruits étranges peuvent indiquer un problème avec la lame ou les roulements. Vérifiez que la lame est bien fixée et qu'elle n'est pas endommagée. Si le bruit persiste, faites inspecter la scie par un professionnel.

Comment nettoyer la scie après utilisation ?

Débranchez la scie, puis utilisez un chiffon sec pour nettoyer les surfaces externes. Pour les résidus de bois, vous pouvez utiliser une brosse douce. Évitez d'utiliser de l'eau ou des nettoyants liquides.

Quel type de lame est recommandé pour la scie HITACHI CM5SB ?

Il est recommandé d'utiliser des lames spécifiques pour scies circulaires de 165 mm de diamètre avec un alésage de 20 mm. Choisissez une lame adaptée au matériau que vous coupez.

Comment savoir si la lame est usée ?

Une lame usée peut provoquer des coupes irrégulières, des brûlures sur le matériau ou des vibrations excessives. Inspectez la lame visuellement pour détecter des dents endommagées ou usées.

La scie surchauffe pendant l'utilisation, que faire ?

Si la scie surchauffe, arrêtez immédiatement l'utilisation. Assurez-vous que la lame est adaptée au matériau et qu'elle n'est pas obstruée. Laissez la scie refroidir avant de continuer.

MODE D'EMPLOI CM5SB HITACHI

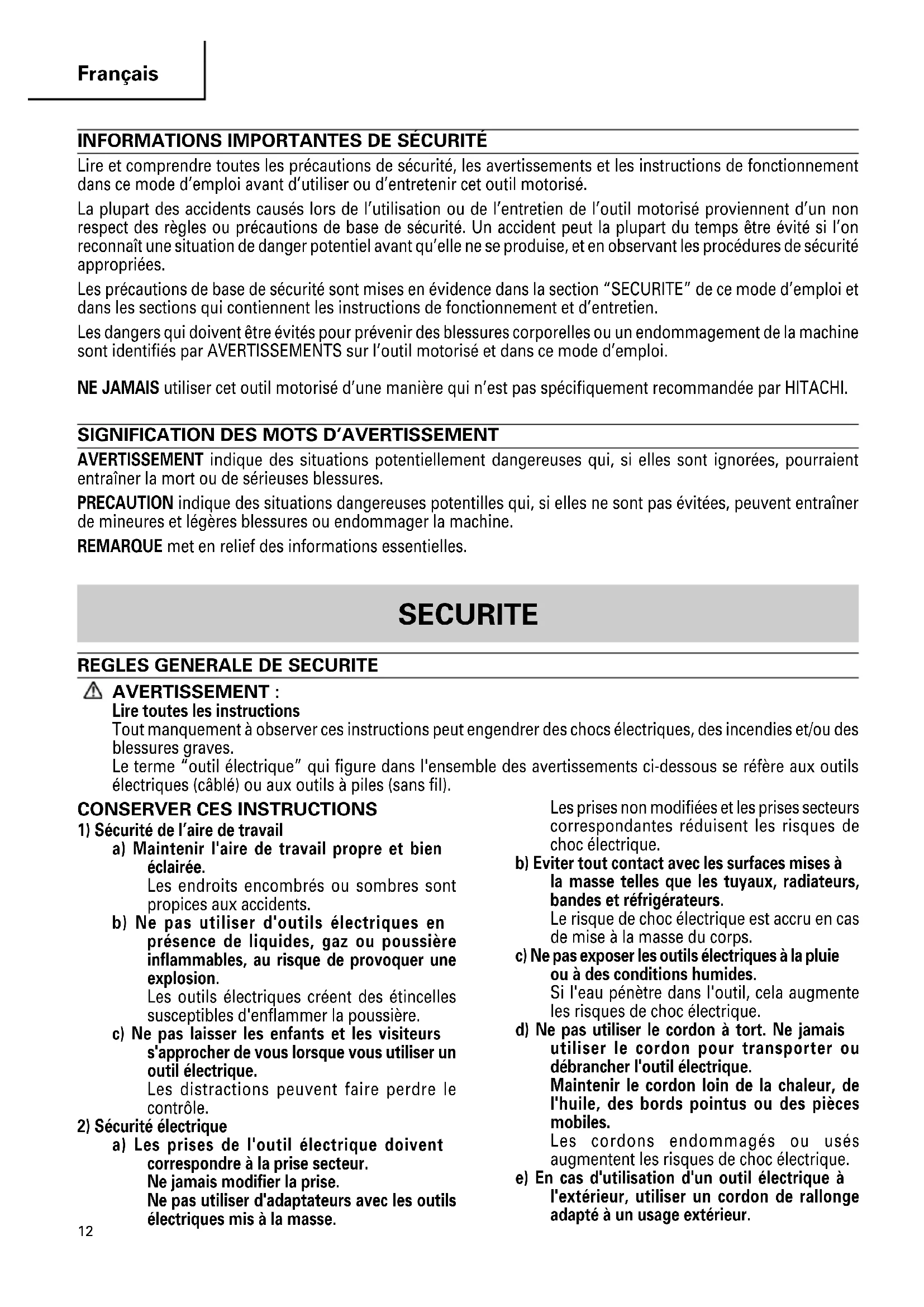

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE

Lire toutes les instructions Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Le terme “outil électrique” qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. 02Fre_CM5SB_US 11/26/07, 15:0112Français

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser des équipements de sécurité. Toujours porter des verres de protection. L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. –PRECAUTION– Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi. 02Fre_CM5SB_US 11/26/07, 15:0113Français

1. Tenir les outils par les surfaces de grippage lors

de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.

2. Portez TOUJOURS des protections auriculaires.

L’exposition au bruit peut engendrer une perte de l’audition.

3. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

4. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

5. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

6. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

7. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

8. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

9. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

10. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

11. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

12. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

13. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

14. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

15. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

16. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

17. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1.

18. TOUJOURS porter un masque ou un respirateur

pour se protéger de la poussière et des particules dangereuses générées pendant l’opération.

19. N’utiliser AUCUN autre outil de coupe qu’une

Employer la meule diamantée spécifiée aux présentes.

20. Ne convient pas à la coupe de matériaux

métalliques. Si la meule diamantée sert à découper des matériaux métalliques, elle risque de se briser ou de voir sa durée de vie considérablement écourtée. Prendre bien soin de ne pas découper de métaux avec la meule.

21. Ne pas démarrer la tronçonneuse quand la meule

diamantée se trouve en contact avec le matériau.

22. L’intérieur du moteur doit rester bien sec.

23. Avant usage, il faut examiner en détail la meule

diamantée pour découvrir toute fissure, cassure, incurvation, etc. Ne pas utiliser de meule diamantée qui présente l’un ou l’autre des défauts ci-dessus. Confirmer de plus l’absence d’anomalie par un test de fonctionnement réel.

24. Procéder au découpage une fois que la pleine

vitesse a été atteinte.

25. Ne PAS appliquer une force excessive.

26. Lors du découpage du béton, du carrelage ou de

la pierre, il ne faut pas dépasser la profondeur de coupe maximale de 13/64” (5 mm).

27. Ne jamais déposer la tronçonneuse tandis que la

meule diamantée tourne. Ne pas arrêter la tronçonneuse non plus quand la meule diamantée est pressée contre le matériau.

28. Faire attention de placer la tronçonneuse dans un

endroit stable et sécuritaire pendant la coupe.

29. Prendre bien soin de l’outil électrique et le garder

30. Définitions pour les symboles utilisés sur cet outil

DANGER! a) Garder les mains à l’écart de la zone de coupe et ne pas tenir le dessous de la pièce. Tout contact avec la roue peut entraîner des blessures. b) Régler la profondeur de coupe à l’épaisseur de la pièce. c) Ne jamais tenir la pièce en découpage dans les mains ou entre les jambes. Fixer la pièce à une plateforme stable. Il est important de correctement supporter la pièce pour réduire l’exposition du corps, le voilage de la roue ou la perte de contrôle. d) Ne jamais utiliser de rondelles ou d’écrous coniques endommagés ou inadéquats. Les rondelles et écrous coniques ont été spécialement conçus pour cette scie, pour une performance optimale et une fiabilité de fonctionnement. Causes et prévention des retours : – le retour est une réaction soudaine d’une roue pincée, voilée ou mal alignée qui provoque l’élévation et la sortie d’une scie non contrôlée de la pièce vers l’opérateur. – lorsque la roue est pincée ou voilée fermement par l’entaille qui se referme, la roue s’arrête et la réaction du moteur provoque le retour rapide de l’unité vers l’opérateur. Le retour est du à une mauvaise utilisation et/ou à des procédures d’utilisation incorrectes de la scie et peut être évité en prenant les précautions adéquates indiquées ci-dessous: a) Maintenir fermement le corps de l’outil et positionner les bras de manière à résister aux forces de retour. Positionner le corps sur l’un des côtés de la roue mais pas dans la trajectoire de cette dernière. Le retour peut faire projeter la scie en arrière mais les forces de retour peuvent être maîtrisées par l’opérateur si les précautions nécessaires sont prises. b) Lorsque la roue se voile, ou lors de l’interruption d’une coupe pour une raison ou pour une autre, mettre l’interrupteur en position off et maintenir la scie immobile jusqu’à ce que la roue s’arrête complètement. Ne jamais tenter de retirer une scie de la pièce ou de tirer la scie en arrière lorsque la roue fonctionne, au risque de provoquer un retour. Rechercher la cause et prendre les mesures correctives pour supprimer la cause du voilage de la roue. c) Au redémarrage de la scie dans une pièce, centrer la roue de scie dans l’entaille et vérifier que les segments de la roue ne sont pas dans la pièce. En cas de voilage de la roue de scie, cette dernière peut se soulever ou se retourner au redémarrage. d) Soutenir les grands panneaux pour réduire le risque de pincement de la roue et de retour. Les grands panneaux ont tendance à s’affaisser sous leur propre poids. Les supports doivent être placés sous le panneau des deux côtés, près de la ligne de coupe et près du bord du panneau. e) Ne pas utiliser de roues voilées ou endommagées. Les roues non aiguisées ou mal positionnées produisent des entailles étroites, ce qui provoque une friction excessive, le voilage de la roue et un retour. f) L’écrou à oreilles de verrouillage du réglage de la profondeur de la roue doit être serré et fixé avant de procéder à la coupe. Si le réglage de la roue change pendant la coupe, cela peut provoquer le voilage et le retour de la lame. 02Fre_CM5SB_US 11/26/07, 15:0215Français

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées.

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

Fig. 1 Meule diamantée Bouton-poussoir Boîtier Couvercle de la queue Poignée latéral Interrupteur Capot du collecteur de poussière SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation Monophasé 120 V CA 60 Hz / CC Courant 8 A Vitesse sans charge 10,000/min Profondeur de coupe max. 1-3/16”(30mm) Meule diamantée 5”(125mm) diam. externe × 5/64”(2.0mm) épaisseur × 7/8”(22.2mm) diam. interne Poids (sans cordon) 6.39 lbs (2.9kg) 02Fre_CM5SB_US 11/26/07, 15:0217Français

Découpage ou action de tracer au trusquin dans du béton

Découpage ou action de tracer au trusquin dans du carrelage

Découpage ou action de tracer au trusquin dans de la pierre

Découpage ou action de tracer au trusquin dans de la tuile

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification et installation du disque rhomboïdal

Vérifier que le disque rhomboïdal est du type spécifié et qu’il n’est pas fissuré, cassé ou tordu. Vérifier que le disque rhomboïdal est fermement installé. Pour son installation, se reporter au paragraphe “Montage/démontage du disque rhomboïdal”.

6. Fixation et réglage du capot du collecteur de

poussière. (Fig. 2) Le capot du collecteur de poussière est un dispositif de protection pour éviter les blessures au cas où la meule diamantée se briserait lors du fonctionnement. Vérifier que le capot est correctement installé et fixé avant de commencer la découpe. S’assurer qu’il est correctement placéet fixé avant de commencer meuler et régler l’angle souhaité du modèle. S’assurer que l’écrou de réglage est resserré à fond après le réglage du capot du collecteur de poussière. Fig. 3 L’écrou à oreilles Guide coulissant Fig. 2 Vis Capot du collecteur de poussière

7. Verifier le mécanisme de blocage de l'arbre

Vérifier que le bouton-poussoir de blocage de l'arbre est dégagé en peussant deux ou trois fois dessus avant de mettre l'outil en marche. (Voir Fig. 1)

8. Réglage de la profondeur de coupe (Fig. 3)

Pour desserrer, abaisser l’écrou à oreilles. Le lever pour serrer. Pour régler la profondeur de coupe, desserrez l’écrou à oreilles et déplacer le guide coulissant. 02Fre_CM5SB_US 11/26/07, 15:0218Français

Ne jamais laisser l’écrou à oreilles desserré, sous peine de vous blesser. Serrer à fond l’ecrou à oreilles à l’issue du réglage de la profondeur.

Si la profondeur de coupe excède 13/64” (5 mm), il faut effectuer deux coupes successives du matériau (béton ou autre). Ne jamais essayer de couper d’un seul coup; il pourrait y avoir une surchage du moteur et des dommages consécutifs. L’efficacité de la coupe baisserait aussi dans un tel cas.

Lors de l’usinage d’un matériau qui produit des résidus de découpage, utiliser le tuyau souple collecteur de poussière comme suit: (1) Déposer le cache en caoutchouc et installer l’adaptateur d’accessoire. (Fig. 4) (2) Fixer le flexible souple du collecteur de poussière correspondant à l’outil dans l’adaptateur d’accessoire. (Fig. 4) PRECAUTION:

Toujours mettre un cache en caoutchouc sur l'adaptateur de ramassage de poussière lorsqu'on ne se sert pas du tuyau souple du collecteur de poussière. Fig. 5

Débrancher sans faute la fiche de la prise électrique pour éviter des conséquences graves.

1. Montage de la meule diamantée

(1) Ôter le capot (A). (2) Essuyer soigneusement la poussière accumulée sur l’arbre et les rondelles. Fig. 4 Tuyau souple du collecteur de poussière Adaptateur (3) Comme l’illustre la Fig. 5, les faces concaves de la rondelle et de l’écrou coniques doivent être tournées vers la meule diamantée. (4) Serrer à fond l’ecrou conique.

2. Démontage de la meule diamantée

Retirer l’écrou conique avec la clé fournie (Fig. 5). PRECAUTION:

Une meule diamantée à monter sur cet appareil doit avoir un diamètre interne de 7/8” (22.2 mm). Aucune autre taille de meule diamantée ne doit servir.

Toujours utiliser la clé fournie pour fixer l’écrou conique. Interrupteur Bouton-poussoir (blocage d’arbre) Poignée latéral Arbre Vis Capot du collecteur de poussière Rondelle de la meule Meule diamantée Ecrou conique Cleft Capot (A)

1. Procédure de coupe (Fig. 6)

(1) Placer l’outil sur le matériau à couper et amener la meule diamantée sur la ligne de découpe. La coupe s’effectue en toute facilité si l’on coupe tout droit en suivant la ligne dès le début du travail. (2) Mettre l’appareil principal sous tension lorsque la meule diamantée ne touche pas le matériau à couper. 02Fre_CM5SB_US 11/26/07, 15:0219Français

Ne jamais mettre de l’eau ou de l’huile de coupe sur la meule diamantée.

Ne commencer le découpage que lorsque la meule diamantée a atteint sa vitesse de rotation maximum.

Mettre immédiatement la machine hors tension si la meule diamantée se grippe ou si vous remarquez un bruit anormal.

Ne jamais utiliser la meule diamantée pour effectuer un découpage en zig-zag, ou en ligne courbe, et ne jamais utiliser la face latérale de la meule diamantée et, enfin ne jamais l’utiliser pour des découpages inclinés.

Si l’on exerce une force excessive sur la meule diamantée pour la faire suivre la ligne de découpe, cela risque non seulement de provoquer des brûlures, mais également de surchauffer la meule diamantée et de réduire sa durée de service.

Pendant le fonctionnement de la machine, prendre bien soin d’empêcher tout contact entre le cordon d’alimentation et la meule diamantée.

Lorsque le travail est terminé, mettre la machine hors tension puis débrancher le cordon d’alimentation.

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse. L’utilisation d’une meule fissurée, déformée ou endommagée risque de provoquer une rupture de la meule et d’entraîner la mort ou des blessures graves.

1. Inspection de la meule diamantée

Puisqu’une meule diamantée émoussée résulterait dans une défaillance du moteur et une baisse de l’efficacité, on la remplace sans délai lorsqu’une abrasion devient visible.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.

Utiliser la scie à diamant avec des vis desserrées est extrê mement dangereux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Inspection des balais en carbone (Fig. 7)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Remplacer un balai en carbone par un nouveau quand il est usé jusqu’à sa limite d’usure. Toujours garder propres les balais en carbone et s’assurer qu’ils glissent librement à l’intérieur des porte-balais.

2. Précautions à prendre aussitôt le meulage terminé

Après avoir arrêtéla machine, ne pas la poser avant l’arrêt complet de la meule. Cette précaution évitera non seulement tout accident grave, mais réduira aussi la quantitde poussière et de copeaux de métal aspirée par la machine. PRECAUTION:

Ne jamais omettre de vérifier la meule diamantée avant de commencer à opérer. Ne jamais utiliser la meule diamantée fissuré, cassé ou tordu. 02Fre_CM5SB_US 11/26/07, 15:0220Français

L’utilisation de cette scie à diamant avec un balai en carbone usé au-delà de sa limite d’usure endommagera le moteur. REMARQUE : Utiliser le balai en carbone HITACHI No. 88 indiqué sur la Fig. 7.

Remplacement d’un balai en carbone: <Démontage> (1) Desserrer la vis taraudeuse D4 qui retient le couvercle arrière pour l’enlever. (2) Utiliser la clé auxiliaire à six pans ou un petit tournevis pour soulever le bord du ressort qui retient le balai en carbone. Retirer le bord du ressort vers l’extérieur du support du balai. (3) Enlever le bord du flexible du balai et en carbone de la section du support de balai et retirer le balai en carbone de som support. <Montage> (1) Insérer l’extémité du flexible du balai en carbone dans la section finale du support du balai. (2) Insérer la balai en carbone dans son support. (3) Utiliser la clé auxiliaire à six pans ou un petit tournevis pour remettre le bord duressort contre la tête du balai en carbone. (4) Fermer le couvercle arrière et serrer la vis taraubeuse D4.

5. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

6. Liste des pièces de rechange

PRECAUTION : Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS : Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. Fig. 8 Balai en carbone Support de balai Ressort 02Fre_CM5SB_US 11/26/07, 15:0221Français

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. NE JAMAIS utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE : Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD

Meule diamantée (Ondulée) (No. de code 994326) ............................................................................................. 1 REMARQUE : Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI. 02Fre_CM5SB_US 11/26/07, 15:022223 Español
