C 15FB - Scie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Marque	Hitachi
Modèle	C 15FB
Type de produit	Scie à onglet radiale
Alimentation	115 V, courant alternatif monophasé, 60 Hz
Courant nominal	15 A
Vitesse à vide	3400 tr/min
Diamètre de lame	380 mm (15 po)
Alésage de lame	25,4 mm (1 po)
Capacité de coupe max. (90°)	Hauteur : 122 mm, Largeur : 185 mm
Capacité de coupe max. (45°)	Hauteur : 122 mm, Largeur : 139 mm
Plage d'angle d'onglet	0° à 57° gauche et droite
Ouverture max. de l'étau	185 mm
Poids net	25 kg
Longueur du cordon	2,5 m
Double isolation	Oui
Matériaux pouvant être coupés	Bois, aluminium, cadres

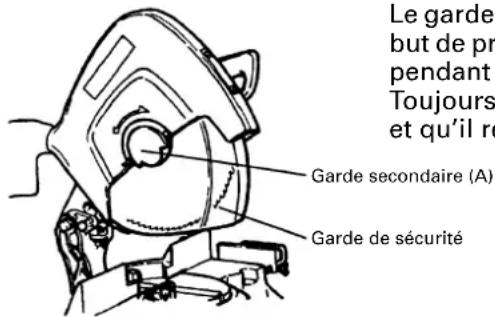

Dispositifs de sécurité	Carter de sécurité, carter secondaire (A), verrou d'axe, bouton de déverrouillage
Entretien recommandé	Graissage mensuel des surfaces de glissement, inspection des balais carbone
Réparations	Confier à un centre de service après-vente Hitachi agréé

FOIRE AUX QUESTIONS - C 15FB HITACHI

Comment installer la lame de la scie Hitachi C 15FB ?

Pour installer la lame, débranchez d'abord l'outil. Appuyez sur le verrou d'axe, dévissez le boulon (A) (filetage à gauche) avec la clé de 17 mm. Retirez le boulon et la rondelle. Soulevez le carter de sécurité, placez la lame en respectant le sens de rotation. Remettez la rondelle (B) et le boulon, puis serrez fermement en tournant vers la gauche. Assurez-vous que le verrou d'axe est revenu en position rentrée.

Comment régler l'angle d'onglet sur le C 15FB ?

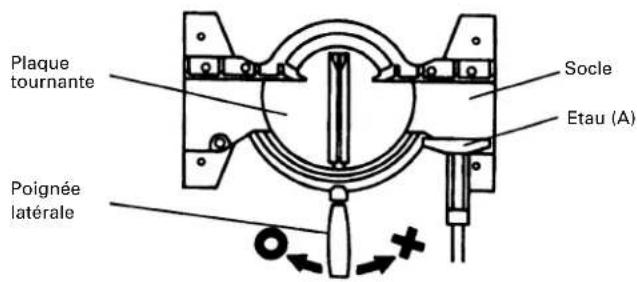

Desserrez la poignée latérale, tournez la plaque tournante jusqu'à ce que l'indicateur corresponde à l'angle souhaité sur l'échelle d'onglet (graduations de 0° à 57° des deux côtés). Resserez la poignée latérale pour bloquer la position.

Quelles sont les précautions de sécurité essentielles pour utiliser cette scie ?

Portez toujours des lunettes de protection, tenez les mains éloignées de la lame, ne retirez jamais les protections, vérifiez que la gâchette est en position OFF avant de brancher, et attendez l'arrêt complet de la lame avant de relever la poignée ou de retirer la pièce.

Comment changer la lame de la scie ?

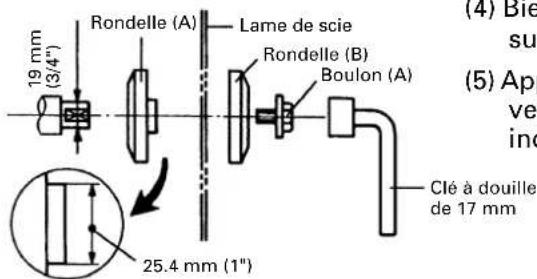

Débranchez l'outil. Appuyez sur le verrou d'axe, dévissez le boulon (A) avec la clé de 17 mm, retirez la rondelle (B), soulevez le carter de sécurité et retirez la lame. Pour installer la nouvelle, procédez dans l'ordre inverse en respectant le sens de rotation indiqué sur la lame et le carter.

Quelle est la tension d'alimentation requise pour le Hitachi C 15FB ?

L'outil fonctionne sur une alimentation de 115 V, courant alternatif monophasé, 60 Hz. Ne jamais brancher sur du courant continu.

Comment effectuer l'entretien courant de la scie ?

Inspectez régulièrement la lame pour détecter usure ou dommages. Nettoyez l'outil avec un chiffon humide et du savon. Graissez mensuellement les points de rotation (charnière, étau, plaque tournante) avec de l'huile machine. Vérifiez fréquemment le fonctionnement du carter de sécurité.

Quels types de matériaux puis-je couper avec cette scie ?

La scie est conçue pour couper le bois, les cadres en aluminium, et les matériaux non ferreux. Ne pas couper de métaux ferreux ni de maçonnerie. Utilisez une huile de coupe non combustible pour l'aluminium.

Comment fixer la pièce à usiner sur la table ?

Utilisez l'étau fourni ou un dispositif de serrage pour maintenir fermement la pièce contre la garde. Pour les pièces longues, installez les supports latéraux. Ne tenez jamais la pièce à la main pendant la coupe.

Que faire si le carter de sécurité ne fonctionne pas correctement ?

N'utilisez pas l'outil. Vérifiez que le carter glisse librement et qu'il recouvre bien la lame. Si le problème persiste, confiez l'outil à un centre de service après-vente Hitachi agréé. Ne jamais désactiver ou forcer le carter.

Où trouver des pièces de rechange pour le Hitachi C 15FB ?

Utilisez exclusivement des pièces de rechange d'origine Hitachi. Contactez un centre de service après-vente agréé Hitachi pour toutes les réparations et le remplacement de pièces.

MODE D'EMPLOI C 15FB HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et d'assimiler ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

Lire et assimiler toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir cet outil électrique.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil électrique proviennent d'un non respect des règles ou précautions de sécurité de base. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de sécurité de base sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un dommage de l'outil sont identifiés par AVERTISSEMENTS sur l'outil électrique et dans ce mode d'emploi.

Ne jamais utiliser cet outil électrique d'une manière qui n'est pas spécifiquement recommandée par HITACHI sans avoir d'abord vérifié que l'utilisation prévue est sans danger pour vous et les autres.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

⚠ AVERTISSEMENT: Indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de graves blessures.

⚠️ PRECAUTION: Indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures ou endommager l'outil.

REMARQUE: Met en relief des informations essentielles.

SECURITE

CONSIGNES DE SECURITE RELATIVES AUX OUTILS ELECTRIQUES.

LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D'UTILISATION DU MANUEL AVANT DE METTRE L'OUTIL EN SERVICE OU DE L'ENTRETENIR :

⚠ AVERTISSEMENT: Lorsqu'on utilise l'outil électrique, prendre toutes les précautions nécessaires pour éviter au maximum tout risque de choc électrique ou autre blessure physique. En particulier, toujours respecter les consignes de sécurité suivantes :

1. TOUJOURS LAISSER LES PROTECTIONS EN PLACE ET LES MAINTENIR EN BON ORDRE DE MARCHE.
2. TOUJOURS RETIRER LES CLAVETTES DE REGLAGE ET LES CLES AVANT DE METTRE L'OUTIL EN MARCHE. Toujours vérifier que les clés et les clavettes de réglage sont bien toutes retirées de l'outil avant de le mettre en marche.
3. TOUJOURS MAINTENIR L'AIRE DE TRAVAIL PROPRE. Pour éviter tout risque de blessure, ne pas encombrer l'aire de travail ni l'établi.
4. NE JAMAIS UTILISER L'OUTIL DANS UN ENVIRONNEMENT DANGEREUX. Ne jamais utiliser l'outil électrique dans un endroit humide ou mouillé, et ne jamais l'exposer à la pluie. Toujours veiller à ce que l'aire de travail soit suffisamment éclairée.
5. NE JAMAIS LAISSER LES ENFANTS NI AUCUNE AUTRE PERSONNE APPROCHER DE L'AIRE DE TRAVAIL. Interdire l'accès de l'aire de travail à tout le monde (en particulier aux enfants). Toujours débrancher l'outil quand on s'en éloigne et veiller à ce que personne ne puisse pénétrer dans l'aire de travail en mettant des verrous aux portes et aux interrupteurs principaux. Toujours retirer le bouton de déverrouillage de l'outil et le ranger en lieu sûr lorsqu'on ne s'en sert pas.
6. NE JAMAIS FORCER L'OUTIL. Il effectuera le travail le meilleur et avec la sécurité maximale au régime pour lequel il a été conçu.

7. TOUJOURS UTILISER LES OUTILS APPROPRIES. Ne jamais utiliser un outil ou un accessoire pour un travail pour lequel il n'est pas conçu.

8. PORTER DES VETEMENTS APPROPRIES PENDANT LE TRAVAIL. Ne jamais porter de vêtements lâches ni de gants, cravate, bagues, bracelets ni aucun autre bijou. Ils pourraient se coincer dans les pièces en rotation. Toujours porter des chaussures anti-dérapantes, en particulier avec des doigts de pied en acier. Porter un couvre-chef qui recouvre les cheveux longs.

9. TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT LE TRAVAIL POUR EVITER TOUT RISQUE DE BLESSURE DES YEUX. Les lunettes ordinaires n'assurent pas une protection suffisante parce que les verres ne sont pas faits en verre de sécurité. Par ailleurs, porter un masque sur le visage pour accroître la sécurité, et un masque anti-poussière si le travail doit dégager de la poussière.
10. TOUJOURS FIXER LA PIECE A LA GARDE OU A LA TABLE. Utiliser des dispositifs de serrage ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.
11. NE JAMAIS TROP SE PENCHER. Toujours garder une bonne assise et un bon équilibre pendant le travail.
12. TOUJOURS ENTRETENIR LES OUTILS AVEC SOIN. Maintenir les outils aiguisés et propres pour optimiser le travail et la sécurité. Toujours suivre les instructions de graissage et de remplacement des accessoires.
13. TOUJOURS DEBRANCHER L'OUTIL avant un entretien et lors du remplacement des lames ou de tout autre accessoire.
14. NE JAMAIS RISQUER UNE MISE EN MARCHE INOPINEE LORSQU'ON BRANCHE L'OUTIL. Toujours vérifier que l'interrupteur est en position OFF avant de brancher la fiche d'alimentation dans la prise secteur.
15. TOUJOURS UTILISER EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDES POUR L'OUTIL. Consulter le mode d'emploi pour la description des outils recommandés. Pour éviter tout risque de blessure, utiliser exclusivement les accessoires recommandés pour cet outil.
16. Ne jamais monter sur l'outil. Pour éviter tout risque de blessures graves, ne pas incliner l'outil, et veiller à ne pas toucher la lame par inadvertance.
17. TOUJOURS VERIFIER SI L'OUTIL A DES PIECES ENDOMMAGEES AVANT DE L'UTILISER. Toujours vérifier si la protection et les autres composants sont endommagés avant d'utiliser l'outil pour s'assurer qu'ils fonctionneront correctement. Vérifier si toutes les pièces mobiles sont bien alignées, non voilées, ou toute autre condition qui pourrait entraver leur bon fonctionnement. Toujours réparer ou remplacer les protections ou les autres pièces endommagées avant d'utiliser l'outil.
18. TOUJOURS VERIFIER LE SENS DE ROTATION DE LA LAME AVANT D'UTILISER L'OUTIL. Toujours avancer la pièce dans l'outil contre le sens de rotation de la lame pour éviter tout risque de blessure.
19. NE JAMAIS S'ÉLOIGNER DE L'OUTIL QUAND IL FONCTIONNE. LE METTRE HORS TENSION. Ne pas s'éloigner de l'outil tant qu'il n'est pas complètement arrêté. Toujours mettre l'outil hors tension quand on ne s'en sert pas. Toujours débrancher le cordon d'alimentation quand on ne se sert pas de l'outil.
20. L'outil n'est pas conçu pour des applications de fabrication en série, et il ne devra donc pas être utilisé dans un environnement de fabrication en série.
21. Pour les réparations, utiliser exclusivement des pièces de rechange agréées.
22. Alimenter l'outil exclusivement sur un courant alternatif de 115 volts. Une tension ou une alimentation incorrectes pourraient provoquer un mauvais fonctionnement de l'OUTIL ELECTRIQUE et provoquer des blessures physiques ou des dommages matériels graves.
23. Ne jamais relever la lame de la pièce tant qu'elle n'est pas complètement arrêtée.
24. Toujours utiliser des supports extérieurs pour assurer la stabilité des longues pièces qui dépassent de la table de la scie à onglet radiale.
25. FICHES POLARISEES Pour réduire tout risque de choc électrique, l'appareil possède une fiche polarisée (l'une des lames est plus large que l'autre). Cette fiche ne rentrera dans une prise polarisée que dans un sens. Si la fiche ne rentre pas dans la prise, l'inverser. Si elle ne rentre toujours pas, faire installer une prise appropriée par un électricien qualifié. Ne pas modifier la fiche de quelque façon que ce soit.

Consignes de sécurité spéciales pour cet outil électrique

⚠ AVERTISSEMENT: Pour éviter tout risque de blessure, les consignes de sécurité spéciales suivantes devront être respectées lors de l'utilisation de l'outil.

CHOSES A FAIRE

TOUJOURS OBSERVER LES CONSIGNES SUIVANTES POUR GARANTIR UNE UTILISATION EN TOUTE SECURITE:

1. Bien lire le manuel et se familiariser avec les consignes de sécurité et les instructions d'utilisation de l'OUTIL ELECTRIQUE avant de l'utiliser.
2. Toujours vérifier que l'OUTIL ELECTRIQUE est propre avant de l'utiliser.
3. Toujours porter des vêtements bien ajustés et des chaussures anti-dérapantes (de préférence avec des doigts de pied en acier) et des lunettes de protection lorsqu'on utilise l'OUTIL ELECTRIQUE.
4. Toujours manier l'OUTIL ELECTRIQUE avec soin. Si l'OUTIL ELECTRIQUE tombe ou qu'il heurte un objet dur, il risque de se déformer, de se fendiller ou autre dommage.
5. Toujours cesser immédiatement d'utiliser la scie si l'on remarque quelque chose d'anormal.
6. Toujours vérifier que les pièces sont toutes correctement montées et fixées avant d'utiliser l'outil.
7. Pour le remplacement de la lame, toujours vérifier que le régime nominal de la nouvelle lame convient pour l'outil.
8. Toujours mettre l'outil hors tension et attendre que la lame ait complètement cessé de tourner avant tout remplacement ou tout réglage.
9. Toujours visser ou fixer la pièce sur la garde, pour qu'elle ne risque pas d'être éjectée de la table et de provoquer des blessures.
10. Lors d'une coupe d'onglet, toujours attendre que la lame ait complètement cessé de tourner avant de la relever.
11. Toujours faire un essai avant d'utiliser la scie pour un nouvel usage.
12. Toujours manipuler la scie avec soin lorsqu'on la démonte ou qu'on la monte.
13. Toujours vérifier qu'il n'y a ni clou ni aucun autre corps étranger dans la pièce avant de commencer une coupe.
14. Toujours éloigner les mains du trajet de lame.
15. Toujours vérifier que le carter de sécurité est en place avant d'utiliser la scie.
16. Inspector périodiquement les cordons d'alimentation.
17. Le cas échéant, toujours vérifier que l'on utilise des cordons et des rallonges du type et de la longueur voulus avant de mettre l'outil en marche.
18. Toujours vérifier que les évents d'aération du moteur sont complètement dégagés avant d'utiliser l'outil.
19. Toujours attendre que le moteur ait atteint sa vitesse de régime avant d'entamer une coupe.
20. Toujours maintenir les poignées sèches, propres et sans huile ni graisse. Tenir l'outil fermement pendant le travail.
21. Toujours utiliser des supports extérieurs pour soutenir les pièces longues qui dépassent de la table de la scie à coupe d'onglet.
22. Toujours commencer par s'assurer que la pièce est correctement fixée dans un étau.
23. Le mode d'emploi fourni avec l'outil explique à l'utilisateur comment fixer l'outil sur la structure de support si, pendant un fonctionnement normal, l'outil a tendance à se renverser, à glisser, ou à se déplacer sur la surface de support.

1. Ne jamais utiliser l'OUTIL ELECTRIQUE si l'on ne comprend pas bien les instructions de ce manuel.

2. Ne jamais s'éloigner de l'OUTIL ELECTRIQUE sans débrancher auparavant son cordon d'alimentation.

3. Ne jamais utiliser l'OUTIL ELECTRIQUE quand on est fatigué, après avoir pris des médicaments ou consommé des boissons alcoolisées.
4. Ne jamais utiliser l'OUTIL ELECTRIQUE pour des applications non spécifiées dans ce mode d'emploi.
5. Ne jamais faire fonctionner l'outil si l'on porte des vêtements lâches, une cravate ou des bijoux, ou sans se couvrir les cheveux, pour éviter qu'ils ne se prennent dans les pièces mobiles.
6. Ne jamais approcher les mains de la lame.
7. Ne jamais toucher les pièces en mouvement, y compris la lame, pendant le fonctionnement de la scie.
8. Ne jamais retirer les protections (à savoir le carter de sécurité, le carter auxiliaire (A), le couvercle de scie, etc.) du corps de l'outil quand on l'utilise.
9. Ne jamais retirer les dispositifs de sécurité ni les protections de lame ; l'utilisation de l'outil serait dangereuse sans ces pièces.
10. Ne jamais verrouiller le carter de sécurité ; toujours vérifier qu'il glisse régulièrement avant d'utiliser l'outil.
11. Ne jamais endommager le cordon d'alimentation de l'outil.
12. Quand l'OUTIL ELECTRIQUE est branché, ne jamais tenter de le déplacer avec le doigt sur l'interrupteur de marche.
13. Ne jamais utiliser l'OUTIL ELECTRIQUE si l'interrupteur de marche ne fonctionne pas correctement.
14. Ne jamais utiliser l'OUTIL ELECTRIQUE si le logement en plastique ou la poignée sont déformés ou fendillés.
15. Ne jamais utiliser l'OUTIL ELECTRIQUE à proximité d'un liquide ou d'un gaz inflammable, car les étincelles pourraient provoquer une explosion.
16. Ne jamais nettoyer les composants en plastique avec des solvants car cela risquerait de dissoudre le plastique.
17. Ne jamais faire fonctionner la scie si les protections de lame ne sont pas toutes en place.
18. Ne jamais relever la lame de la pièce tant que la lame n'est pas complètement arrêtée.
19. Ne jamais amener les membres à l'intérieur de la ligne à côté du signe d'avertissement " Ⓤ" quand l'outil fonctionne. Cela pourrait être dangereux.
20. Ne jamais utiliser de lames de type abrasif avec cette scie.
21. Ne jamais exposer à la pluie ni utiliser dans un endroit humide.
22. Ne jamais couper de métaux ferreux ni de maçonnerie.

AVERTISSEMENT

POUR VOTRE PROPRE SECURITE, LISEZ ATTENTIVEMENT CE MODE D'EMPLOI AVANT D'UTILISER LA SCIE A COUPE D'ONGLET.

1. Toujours porter des lunettes de protection lorsqu'on utilise la scie à coupe d'onglet.
2. Toujours éloigner les mains du trajet de lame.
3. Ne jamais faire fonctionner la scie si les protections ne sont pas en place.
4. Ne jamais effectuer d'opération à la volée avec la scie à coupe d'onglet.
5. Ne jamais s'approcher de la lame.
6. Toujours mettre la scie hors tension et attendre que la lame ait complètement cessé de tourner avant de déplacer la pièce ou de modifier les réglages.
7. Toujours débrancher l'alimentation avant de remplacer la lame ou d'entretenir l'outil.
8. Le diamètre de la lame est de 380 mm (15").
9. La vitesse à vide est de 3400 tr/mn.

PIECES DE RECHANGE

Pour les réparations, utiliser exclusivement des pièces de rechange identiques.

Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé.

UTILISER LE CORDON DE RALLONGE APPROPRIÉ

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce qu'il soit suffisamment lourd pour supporter le courant dont l'appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

	Longueur totale de cordon en pieds (mètres)
		0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)
Intensité nominale CALIBRE Supérieure Non supérieure à	à
	0 – 6	1	8	1	6
	6 – 10 18 16 14 12
	10 – 12 16 16 14 12
	12 – 16 14 12 Non recommandé

⚠ AVERTISSEMENT:

Eviter tout risque de choc électrique. Ne jamais utiliser l'outil avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé.

Inspector régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité d'eau, ni dans un environnement susceptible de provoquer un choc électrique.

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil électrique, HITACHI a adopté une conception à double isolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électrique connectés à l'outil électrique à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "☐" ou les mots "Double insulation" (double isolation) apparaissent sur l'outil électrique ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à la terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y compris de ne pas utiliser l'outil électrique dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

* Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil électrique et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.
* Nettoyer l'extérieur de l'outil électrique uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement.
* Ne jamais utiliser de solvants, d'essence ou de diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS DE L'OUTIL!

UTILISATION ET ENTRETIEN

REMARQUE: Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l'OUTIL ELECTRIQUE en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre OUTIL ELECTRIQUE. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fins d'illustration.

NOM DES PIÈCES

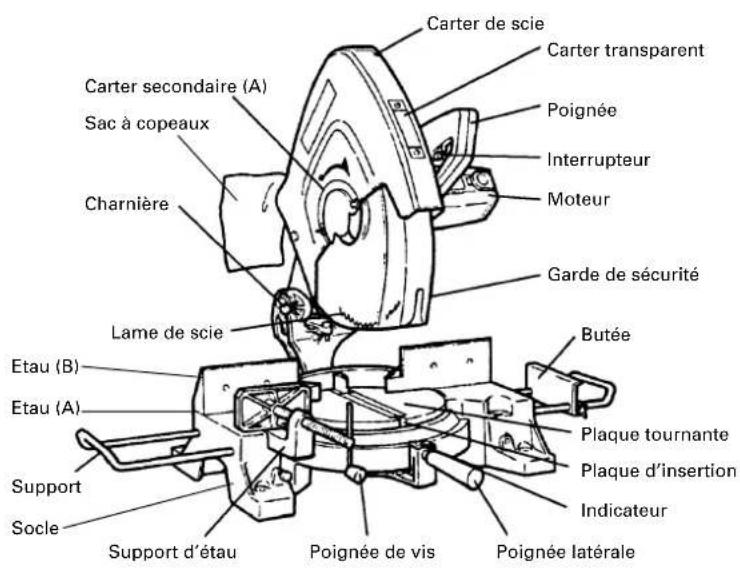

Carter de scie Carter transparent Poignée Interrupteur Moteur Garde de sécurité Carter secondaire (A) Sac à copeaux Charnière Lame de scie Etau (B) Etau (A) Support Socle Support d'étau Poignée de vis Butée Plaque tournante Plaque d'insertion Indicateur Poignée latérale

Fig. 1

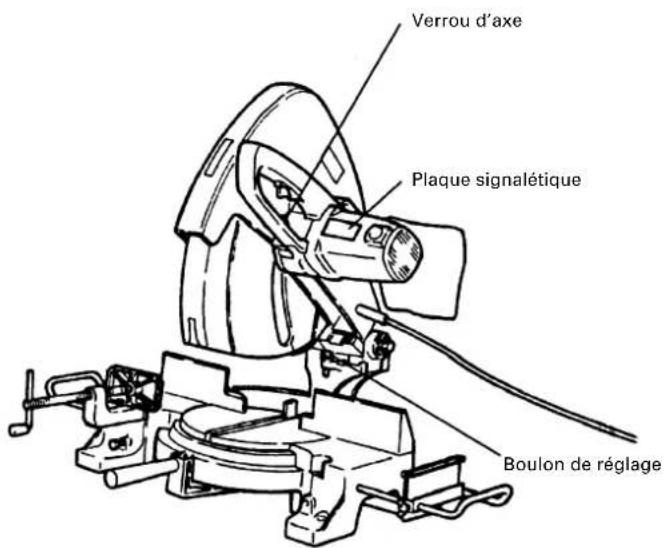

Verrou d'axe Plaque signalétique Boulon de réglage

Fig. 2

SPÉCIFICATIONS

Article Modèle C 15FB
Moteur	Type	Moteur à commutateur série
	Alimentation Courant alternatif monophasé 60 Hz
	Tension (volts) 115
	Courant à pleine charge (Amp) 15
Lame applicable Dia. extérieur 380 mm (15")Dia. d'orifice 25,4 mm (1")
Vitesse à vide 3400 tr/mn
Dimension de coupe max.	90°	Hauteur max. 122 mm (4 - 3/4") * Hauteur 45 mm (1 - 3/4")Largeur max. 185 mm (7 - 1/4") Largeur 240 mm (9 - 7/16")
	45°	Hauteur max. 122 mm (4 - 3/4") * Hauteur 150 mm (5 - 7/8")Largeur max. 139 mm (5 - 7/16") Largeur 45 mm (1 - 3/4")
Plage de coupe angulaire		0° - 57° vers la gauche et vers la droite
Ouverture maxi. d'étau 185 mm (7 - 1/4")
Poids net 25 kg (55 lbs.)
Cordon		Câble à 2 conducteurs de 2,5 m (8 ft.)

Pour la coupe des matériaux marquées d'un *, voir page 31:4. Planche de bois.

APPLICATIONS

Cadres en bois et en aluminium.

PRÉPARATION AVANT L'UTILISATION

Avant de mettre l'outil électrique en service, effectuer les préparations suivantes :

1. Installation

Boulon de 8 mm (5/16") Socle 4 orifices de 10 mm (3/8") 250 mm (9-27/32") 520 mm (20-15/32") Etabli Ecrou de 8 mm (5/16")

Fig. 4

Fixer l'outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.

Sélectionner des boulons d'un diamètre 8 mm (5/16") dont la longueur convient pour l'épaisseur de l'établi.

La longueur des boulons devra être d'au moins 50 mm (2") plus l'épaisseur de l'établi.

Par exemple, pour un établi d'une épaisseur de 25 mm (1"), utiliser un boulon de 8 mm (5/16") × 75 mm (3").

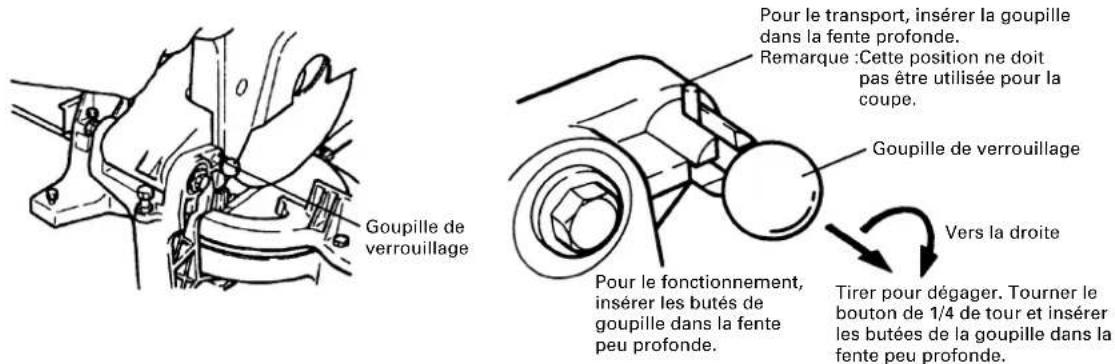

2. Libérer la goupille de verrouillage.

Goupille de verrouillage Pour le transport, insérer la goupille dans la fente profonde. Remarque : Cette position ne doit pas être utilisée pour la coupe. Goupille de verrouillage Vors la droite Pour le fonctionnement, insérer les butés de goupille dans la fente peu profonde. Tirer pour dégager. Tourner le bouton de 1/4 de tour et insérer les butées de la goupille dans la fente peu profonde.

Fig. 5-a Fig. 5-b

Quand l'outil électrique quitte nos usines, ses pièces principales sont fixées à l'aide d'une goupille de verrouillage. Déplacer légèrement la poignée (voir Fig. 1) de façon à dégager la goupille de verrouillage et la régler comme indiqué sur la Fig. 5-b.

REMARQUE: La goupille de verrouillage se dégagera plus facilement et plus sûrement si l'on abaisse légèrement la poignée (voir Fig. 1).

La position verrouillée de la goupille de verrouillage ne doit servir que pour le transport et le remisage.

1. Installer le sac à copeaux, le support, la butée et les étaux.

(Le sac à copeaux, le support et la butée sont des accessoires en accessoires standard.)

Attachez le sac à copeaux, le support, la butée et l'ensemble d'étau comme indiqué sur la Fig.1

AVANT L'UTILISATION

1. S'assurer que la source d'alimentation convient pour l'outil.

⚠ AVERTISSEMENT: Ne jamais raccorder l'outil électrique si l'alimentation secteur n'est pas de la tension spécifiée sur la plaque signalétique de l'outil Ne jamais raccorder l'outil à une source de courant continu.

1. Vérifier que la gâchette est sur OFF.

⚠ AVERTISSEMENT: Si l'on raccorde le cordon d'alimentation alors que la gâchette est enclenchée, l'outil se mettra brusquement en marche, ce qui peut provoquer un grave accident.

1. Vérifier s'il y a des défauts visibles sur la lame.

S'assurer qu'il n'y a ni fissures ni dommages visibles sur la lame.

1. Vérifier que la lame est solidement fixée sur l'outil électrique.

A l'aide de la clé à douille de 17 mm, serrer le boulon de l'axe de la lame pour fixer la lame. Pour les détails, voir Fig. 24-a et Fig. 24-b dans la section "INSTALLATION ET RETRAIT DE LA LAME".

1. Vérifier que le garde de sécurité fonctionne correctement.

Le garde but de pr pendant Toujours et qu'il re Garde secondaire (A) Garde de sécurité

Fig. 6

Le garde de sécurité et le garde de sécurité secondaire (A) ont pour but de protéger l'opérateur contre tout contact avec la lame de scie pendant le fonctionnement de l'outil.

Toujours vérifier que le garde de sécurité se déplace en souplesse et qu'il recouvre bien la lame.

⚠ AVERTISSEMENT: Ne jamais faire fonctionner l'outil électrique si le carter de sécurité ne se déplace pas en souplesse.

1. Vérifier la position du verrou d'axe avant d'utiliser l'outil.

Avant d'installer la lame, vérifier que le verrou d'axe est revenu sur sa position rentrée avant d'utiliser l'outil électrique (voir Fig. 2).

1. Vérifier la position de limite inférieure de la lame.

Bien que la lame ait été réglée en usine, vérifier soigneusement sa hauteur. S'assurer que la lame peut être abaissée de 32 à 33 mm (1-1/4" to 1-5/16") en-dessous de la plaque d'insertion. Pour les détails, voir la section "Vérification de la limite de position inférieure de la lame".

1. Vérifier la prise d'alimentation.

Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d'alimentation rentre à fond dans la prise secteur et qu'elle ne ressort pas après l'insertion. Réparer ou remplacer la fiche si elle est défectueuse.

1. Vérifier que le cordon d'alimentation de l'outil n'est pas endommagé.

Réparer ou remplacer le cordon si l'on constate un dommage.

APRES AVOIR BRANCHE LA FICHE D'ALIMENTATION DANS UNE SOURCE D'ALIMENTATION APPROPRIEE, VERIFIER LE FONCTIONNEMENT DE L'OUTIL COMME SUIT:

1. Marche d'essai

Après avoir vérifié qu'il n'y a personne derrière, mettre l'outil électrique en marche et vérifier qu'il n'y a pas d'anomalie de fonctionnement avant d'effectuer une coupe.

1. Vérifier la stabilité de rotation de la lame.

Pour assurer des coupes précises, faire tourner la lame et vérifier qu'il n'y a pas de flèche pour s'assurer que la lame ne présente pas d'instabilité évidente ; sinon, cela risque de provoquer des vibrations et un accident.

AVANT LA COUPE

1. Découpe d'une encoche dans la plaque d'insertion

Plaque d'insertion Plaque tournante Etau (A)

Fig. 7

Avant de pouvoir utiliser l'outil, il faut découper une encoche dans la plaque d'insertion. Fixer un morceau de bois d'environ 125 mm (5") sur la plaque tournante avec l'étau (A), pour éviter que la plaque d'insertion ne se casse.

Mettre l'outil en marche. Quand la lame a atteint sa vitesse maximale, abaisser lentement la poignée pour couper le morceau de bois, puis découper une encoche dans la plaque d'insertion.

ATTENTION: Ne pas découper l'encoche trop rapidement ; on risquerait de l'endommager.

2. Vérification de la position de limite inférieure de la lame

Boulon de réglage de profondeur de 10 mm Haut Bas

Fig. 8

Vérifier que la scie peut être abaissée de 32 à 33 mm (1-1/4" à 1-5/16") en-dessous de la plaque d'insertion.

Au besoin, la régler comme suit :

(1) Desserrer le contre-écrou de 10 mm du boulon de réglage de profondeur de 10 mm.
(2) Tourner le boulon de réglage de profordeur de 10 mm jusqu'à atteindre la position de limite inférieure. La lame se relève lorsqu'on tourne le boulon vers la gauche, et elle s'abaisse lorsqu'on le tourne de 10 mm vers la droite.
(3) Lorsque le réglage est terminé, serrer le contre-écrou de 10 mm à fond.

REMARQUE: Avant de serrer le contre-écrou de 10 mm, vérifier que la lame est réglée de façon qu'elle ne coupe pas la plaque tournante. Laisser un espace de 4 à 5 mm (3/16") entre la lame et la plaque tournante.

3. Fixation de la pièce

⚠ AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l'étau pour fixer la pièce à la garde ; sinon, la pièce risque d'être éjectée de la table et de blesser quelqu'un.

Les supports permettent de fixer et de stabiliser les pièces longues pendant la coupe.

Les installer sur les côtés gauche et droit du socle et les fixer avec des boulons de 10 mm. Pour déplacer les supports, desserrer les boulons de 10 mm.

5. Butée pour la précision de coupe (Accessoire standard)

Support Butée Boulon à ailettes de 6 mm

Fig. 10

La butée facilite la précision des coupes continues sur des longueurs de 295 à 470 mm (11-5/8" à 18-1/2").

Pour installer la butée, la fixer au support à l'aide du bouton de boulonnage de 6 mm comme indiqué à la Fig. 10.

6. Réglage de la position de la poignée

Boulon de réglage de profondeur de 10 mm de limite supérieure

Fig. 11

Pendant la coupe, le fait de régler le boulon de profondeur de 10 mm de réglage de limite supérieure en fonction de la hauteur de la pière, comme illustré à la Fig. 11, réduit la plage de déplacement vertical de la poignée afin d'accroître la précision de coupe.

Desserrer le contre-écrou de 10 mm qui fixe le boulon de réglage de profondeur de 10 mm de limite supérieure et déplacer la poignée de haut en bas de façon à régler le boulon de réglage de profondeur de 10 mm à la position qui convient pour la hauteur de la pière. Puis, serrer le contre-écrou de 10 mm.

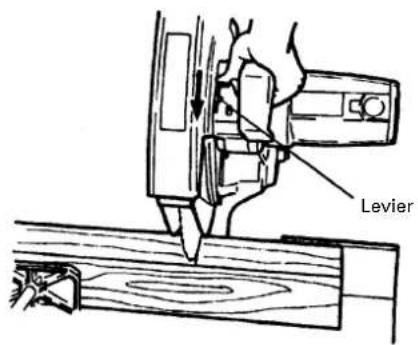

7. Utilisation d'un trait d'encre

Levier

Fig. 12

Pour couper suivant un tarit pré-marqué sur la pièce, relever le carter de sécurité en actionnant le levier comme indiqué à la Fig. 12, et aligner la lame sur le tarit pré-marqué avant de commencer.

⚠ AVERTISSEMENT: Ne jamais actionner le levier pendant que la lame tourne.

* Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur la table pendant que l'outil fonctionne.
* Ne jamais amener les membres à l'intérieur de la ligne à côté du signe d'avertissement pendant que l'outil fonctionne. Cela pourrait être dangereux (voir Fig. 13.)

Fig. 13

1. Fonctionnement de l'interrupteur

Bouton de déblocage Poignée Orifice Gâchette

Fig. 14

Le bouton de déverrouillage de l'interrupteur à gâchette est conçu pour éviter tout fonctionnement inopiné pendant le travail. Pour pouvoir utiliser l'outil électrique, il faudra tout d'abord enfoncer à fond le bouton de déverrouillage dans l'orifice de la poignée comme indiqué sur la Fig. 14.

L'interrupteur à gâchette ne fonctionne pas si le bouton de déverrouillage n'est pas enfoncé.

Quand on relâche l'interrupteur à gâchette, l'outil s'arrête et le bouton de déverrouillage revient automatiquement à sa position d'initiale, ce qui verrouille l'interrupteur à gâchette.

⚠ AVERTISSEMENT:

Toujours retirer le bouton de déverrouillage de la poignée quand on ne se sert pas de l'outil, de sorte que l'outil électrique ne puisse pas être mis sous tension et que les personnes non qualifiées (en particulier les enfants) ne puissent pas l'utiliser. Si on laisse le bouton de déverrouillage sur la poignée, cela risque de provoquer de graves blessures. Le bouton de déverrouillage étant assez serré, il faudra peut-être le tourner vers la gauche ou vers la droite pendant le montage ou le démontage.

2. Coupe

Ligne de réglage Pièce Plaque d'insertion

Fig. 15

(1) Comme indiqué à la Fig. 15, la largeur de la lame est la largeur de coupe. En conséquence, glisser la pièce vers la droite (vue de la position de l'opérateur) pour obtenir la longueur ⓑ, et sur la gauche pour obtenir la longueur Ⓐ.
(2) Quand la lame a atteint sa vitesse maximale, abaisser doucement la poignée jusqu'à ce que la lame approche de la pièce.
(3) Quand la lame touche la pièce, appuyer progressivement sur la poignée pour couper la pièce.
(4) Quand la pièce est coupée à la longueur voulue, mettre l'outil électrique hors tension et attendre que la lame soit complètement arrêtée avant de relever la poignée en position complètement rentrée.

ATTENTION:

* Une pression accrue sur la poignée n'augmentera pas la vitesse de coupe. Au contraire, une pression excessive risque de surcharger le moteur et/ou de réduire le rendement.

⚠ AVERTISSEMENT:

* Vérifier que l'interrupteur à gâchette est coupé (OFF) et que la fiche d'alimentation est débranchée de la prise secteur quand on ne se sert pas de l'outil.
* Toujours retirer le bouton de déverrouillage de la poignée et le ranger en lieu sûr après le travail.

3. Procédure de coupe d'onglet

Echelle d'onglet Indicateur Poignée latérale Serrer Régler la plaque tournante. Desserrer

Fig. 16

(1) Desserrer la poignée latérale et régler la plaque tournante jusqu'à ce que l'indicateur soit aligné sur le réglage voulu de l'échelle d'onglet (Fig. 16).
(2) Resserrer la poignée latérale pour fixer la plaque tournante à la position voulue.
(3) Pour aligner la lame sur le trait pré-marqué sur la pièce, vérifier l'alignement dans le regard du couvercle de scie (voir Fig. 1) avant de commencer.
(4) Si des copeaux, etc. accumulés sur le couvercle transparent du regard de la scie empêchent de bien voir l'extrémité de la lame, retirer les vis de fixation et nettoyer le couvercle avec un chiffon doux.

REMARQUE: * Des crans positifs sont prévus à droite et à gauche du réglage central de 0° et des réglages de 45°. * Le fonctionnement de la scie avec l'échelle d'onglet et l'indicateur non alignés, ou avec la poignée latérale insuffisamment serrée, donnera une mauvaise précision.

Socle Etau (A)

Plaque tournante Socle Etau (A) Poignée latérale

Fig. 17 Fig. 18

ATTENTION: Si l'étau (A) a été monté sur la gauche du socle comme indiqué sur la Fig. 17, faire tourner la plaque tournante vers la droite pour commencer la coupe. Si l'étau (A) a été monté sur la droite du socle comme indiqué sur la Fig. 18, faire tourner la plaque tournante vers la gauche pour commencer la coupe. Faire attention de ne tourner la plaque tournante dans le même sens que le sens de montage de l'étau (A), car la lame couperait l'étau (A), ce qui casserait la lame et l'étau.

4. Planche de bois

240 mm (9 - 7/16") 45 mm (1 - 3/4") Planche de bois 70 mm (2 - 3/4') Etau (B) 185 mm (7 - 1/4") Etau (A) Fig. 19 35 mm (1 - 3/8") 45 mm (1 - 3/4") Planche de bois Etau (B) Etau (A) 150 mm (5 - 7/8") Fig. 20

(1) La Fig. 19 montre les dimensions d'une de grande largeur qui va être coupée à angle droit (0°). L'utilisation d'une planche, comme illustré sur la Fig., permet de couper des pièces d'une largeur maximale de 240 mm (9-7/16") et d'une hauteur maximale de 45 mm (1-3/4").

⚠️ ATTENTION: La pièce ayant besoin d'être fixée en position à la main pendant la coupe, bien l'installer à une position stable et horizontale et la fixer solidement avant de commencer.

(2) La Fig. 20 montre les dimensions d'une pièce de grande largeur qui va être coupée à un angle de 45°. L'utilisation d'une planche, comme illustré sur la Fig., permet de couper des pièces d'une largeur maximale de 45 mm (1-3/4") et d'une hauteur maximale de 150 mm (5-7/8"). Quand l'outil électrique quitte nos usines, la lame est fixée à la position de 130 mm (5-1/8"). Régler la position de la poignée pour couper une pièce de grande largeur et de 150 mm (5-7/8") de hauteur. (Voir p. 29: "6. Réglage de la position de la poignée".)

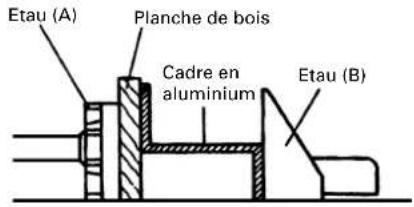

1. Coupe de matériaux qui se déforment facilement, par exemple une feuille d'aluminium

Etau (A) Planche de bois Cadre en aluminium Etau (B)

Fig. 21

Les matériaux comme l'aluminium en feuille se déforment facilement quand ils sont serrés trop fort dans un étau. Cela ne permettra pas une bonne coupe et risque de provoquer une surcharge du moteur.

Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce comme indiqué à la Fig. 21.

Pour couper de l'aluminium, enduire la lame d'une huile de coupe (non-combustible) pour obtenir une coupe régulière et un bon fini.

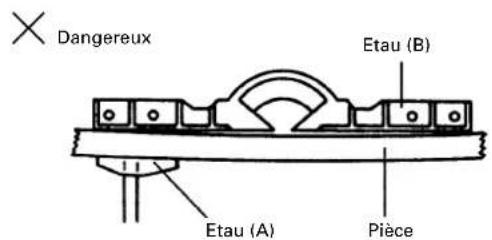

1. Coupe de matériaux incurvés ou irréguliers

Pour couper une pièce irrégulière comme celle de la Fig. 22, placer une planche de bois entre l'étau (B) et la pièce, comme indiqué à la Fig. 23.

Dangereux Etau (B) Etau (A) Pièce

Fig. 22 Fig. 23

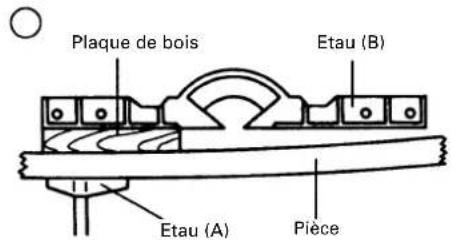

Plaque de bois Etau (B) Etau (A) Piece

INSTALLATION ET RETRAIT DE LA LAME

⚠ AVERTISSEMENT: Pour éviter tout risque d'accident ou de blessure, toujours couper l'interrupteur à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d'installer la lame.

1. Installation de la lame (Fig. 24-a, Fig. 24-b et Fig. 25)

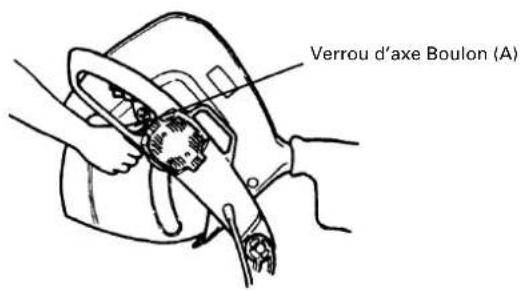

(1) Appuyer sur le verrou d'axe et desserrer le boulon (A) à l'aide de la clé à douille de 17 mm. Le boulon (A) ayant un filetage à gauche, le tourner vers la droite pour le desserrer, comme indiqué à la Fig. 24-b.

REMARQUE: S'il n'est pas facile d'enfoncer le verrou d'axe pour verrouiller l'axe, tourner le boulon (A) à l'aide de la clé à douille de 17 mm tout en appuyant sur le verrou d'axe.

L'axe de la lame est verrouillé quand le verrou d'axe est enfoncé.

(2) Retirer le boulon (A) et la rondelle (B).

Verrou d'axe Boulon (A)

Fig. 24-a Fig. 24-b

Serrer Desserrer

(3) Soulever le carter de sécurité et installer la lame.

⚠ AVERTISSEMENT: Pour monter la lame, vérifier que le repère de l'indicateur de rotation de la lame et le sens de rotation de carter de scie (voir Fig. 1) correspondent.

19 mm (3/4") Rondelle (A) Lame de scie Rondelle (B) Boulon (A) 25.4 mm (1") Clé à douille de 17 mm (4) Bie su (5) App ve inc

Fig. 25

(4) Bien nettoyer la rondelle (B) et le boulon (A), et les faire passer sur l'axe de la lame.

(5) Appuyer sur le verrou d'axe et serrer le boulon (A) en le tournant vers la gauche à l'aide de la clé à douille de 17 mm. comme indiqué à la Fig. 24-b.

ATTENTION: * Vérifier que le verrou d'axe est revenu en position rentrée après le retrait ou l'installation de la lame.

* Serrer le boulon (A) de façon qu'il ne se desserre pas pendant le fonctionnement. Vérifier que le boulon (A) est solidement vissé avant de mettre l'outil électrique en marche.

2. Retrait de la lame

Démonter la lame en procédant dans l'ordre inverse de l'installation décrite au paragraphe 1 ci-dessus. La lame s'enlève facilement si le carter de sécurité est relevé.

ATTENTION: Ne jamais tenter d'installer des lames de scie de plus de 380 mm (15") de diamètre. Toujours installer des lames de scie d'un diamètre égal ou inférieur à 380 mm (15").

ENTRETIEN ET INSPECTION

⚠ AVERTISSEMENT: Pour éviter tout risque d'accident ou de blessure, toujours vérifier que l'interrupteur à gâchette est coupé et que la fiche d'alimentation est débranchée de la prise secteur avant d'entretenir ou d'inspecter l'outil.

1. Inspection de la lame

Toujours remplacer la lame dès qu'elle présente des signes d'usure ou de dommage.

Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur.

ATTENTION: Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa résistance à la pression de la main appliquée par la poignée de l'outil a tendance à augmenter, ce qui rend le fonctionnement de l'outil électrique peu sûr.

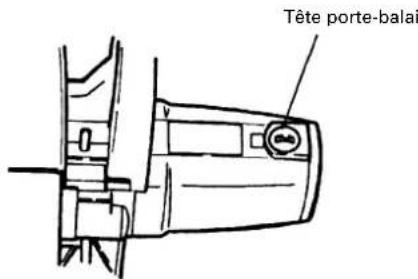

2. Inspector les balais carbone (Fig. 26 et Fig. 27)

Les balais carbone du moteur sont des pièces consommables.

Si les balais en carbone sont usés, le moteur risque d'avoir des anomalies.

En conséquence, inspecter périodiquement les balais en carbone et les remplacer lorsqu'ils ont atteint la limite d'usure comme indiqué à la Fig. 26.

Par ailleurs, maintenir les balais carbone propres de façon qu'ils glissent régulièrement dans les porte-balai. Les balais carbone sont faciles à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 27) avec un tournevis à tête plate (signe moins).

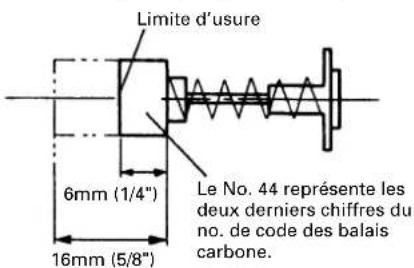

Limite d'usure 6mm (1/4") 16mm (5/8") Le No. 44 représente les deux derniers chiffres du no. de code des balais carbone.

Fig. 26 Fig. 27

Tête porte-balai

3. Inspection des vis de montage

Inspector régulièrement chaque composant de l'outil électrique pour voir s'il n'est pas lâche.

Resserrer les vis de fixation des pièces lâches.

⚠ AVERTISSEMENT: Pour éviter tout risque de blessure, ne jamais faire fonctionner l'outil électrique si certains de ses composants sont lâches.

4. Vérifier si le garde de sécurité fonctionne correctement.

Avant chaque utilisation de l'outil, tester le garde de sécurité (voir Fig. 6) pour s'assurer qu'il fonctionne correctement et en douceur.

Ne jamais utiliser l'outil si le garde de sécurité ne fonctionne pas correctement et s'il n'est pas en bon état mécanique.

5. Remisage

Quand le travail est terminé, vérifier que l'on a bien effectué toutes les opérations suivantes :

(1) Interrupteur à gâchette en position OFF,
(2) Fiche d'alimentation débranchée de la prise secteur,
(3) Bouton de déverrouillage retiré et rangé en lieu sûr.
Si l'on ne prévoit pas de se servir de l'outil, le ranger dans un lieu sec et hors de portée des enfants.

6. Graissage

Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l'outil électrique en bon état de marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d'utiliser une huile de machine.

Points de graissage:

*Section rotative de la charnière
*Section rotative de l'ensemble d'étau
*Section rotative de la plaque tournante et du socle (voir Fig. 28)

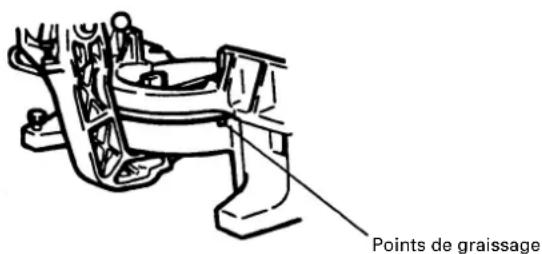

Points de graissage

Fig. 28

7. Nettoyage

Enlever périodiquement les copeaux et autres débris de la surface de l'outil électrique avec un chiffon humide et savonneux. Pour éviter tout mauvais fonctionnement du moteur, le protéger de tout contact avec l'huile ou l'eau.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pièces sous l'effet d'une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d'entretien (autres que l'entretien de routine) exclusivement à un SERVICE APRES-VENTE D'OUTILS ELECTRIQUES HITACHI AGREE.

REMARQUE: Les spécifications sont sujettes à modification sans obligations de la part d'HITACHI.
