LE-WS 125/850-2 - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Einhell
Modèle	LE-WS 125/850-2
Puissance absorbée	850 W
Vitesse à vide	11 000 tr/min
Diamètre maxi de meule	125 mm
Filetage de la broche motrice	M14
Niveau de pression acoustique (LPA)	85,9 dB(A)
Niveau d'intensité acoustique (LWA)	98,9 dB(A)
Vibrations (poignée)	8,9 m/s²
Poids	2,3 kg
Double isolation	Oui (classe II)
Interrupteur	Interrupteur de sécurité (marche/arrêt avec verrouillage)
Dispositif d'arrêt de broche	Oui
Capot de protection	Oui (amovible)
Poignée supplémentaire	Oui
Alimentation	Secteur 230 V / 50 Hz
Garantie	24 mois

FOIRE AUX QUESTIONS - LE-WS 125/850-2 EINHELL

Comment remplacer la meule ?

Débranchez l'appareil, puis utilisez le dispositif d'arrêt de broche en le poussant jusqu'à enclenchement. Desserrez l'écrou à bride avec la clé à ergots, remplacez la meule, puis resserrez l'écrou.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, des gants et un protège-oreilles. Utilisez un masque respiratoire pour les travaux poussiéreux. Vérifiez que la pièce est bien fixée. Ne travaillez jamais sans le capot de protection.

Quel type de meule utiliser ?

Utilisez des meules d'un diamètre maximum de 125 mm, avec une vitesse de rotation minimale de 11 000 tr/min et une vitesse circonférentielle d'au moins 80 m/s. Pour la pierre dure, préférez une meule diamantée.

Comment mettre en marche et arrêter l'appareil ?

Pour mettre en marche, poussez l'interrupteur vers l'avant puis appuyez pour le verrouiller. Pour arrêter, appuyez sur l'interrupteur et ramenez-le en position initiale.

Que faire si la meule vibre ?

Effectuez un test à vide d'au moins une minute avec la meule montée. Si la vibration persiste, remplacez immédiatement la meule défectueuse.

Comment entretenir l'appareil ?

Gardez les fentes de ventilation propres. Vérifiez régulièrement les balais en charbon ; s'ils sont usés à moins de 5 mm, remplacez-les par paire avec des balais originaux.

Puis-je utiliser l'appareil en extérieur ?

Oui, mais uniquement avec une rallonge homologuée de section minimale 1,5 mm² et protégée contre les projections d'eau. Ne l'exposez pas à la pluie.

Quels matériaux ne pas usiner ?

N'usinez jamais de matériaux contenant de l'amiante. Évitez les matériaux combustibles à proximité à cause des escarbilles.

Comment savoir si la meule est adaptée ?

Vérifiez que la vitesse de rotation indiquée sur la meule est supérieure à la vitesse à vide de l'appareil (11 000 tr/min). Le diamètre ne doit pas dépasser 125 mm.

Que faire en cas de problème ?

Contactez votre revendeur ou le service après-vente Einhell. Les réparations doivent être effectuées par un électricien confirmé. Utilisez uniquement des pièces de rechange originales.

MODE D'EMPLOI LE-WS 125/850-2 EINHELL

Veuillez respecter les indications du mode d'emploi

Utilisez des lunettes de protection

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage

①

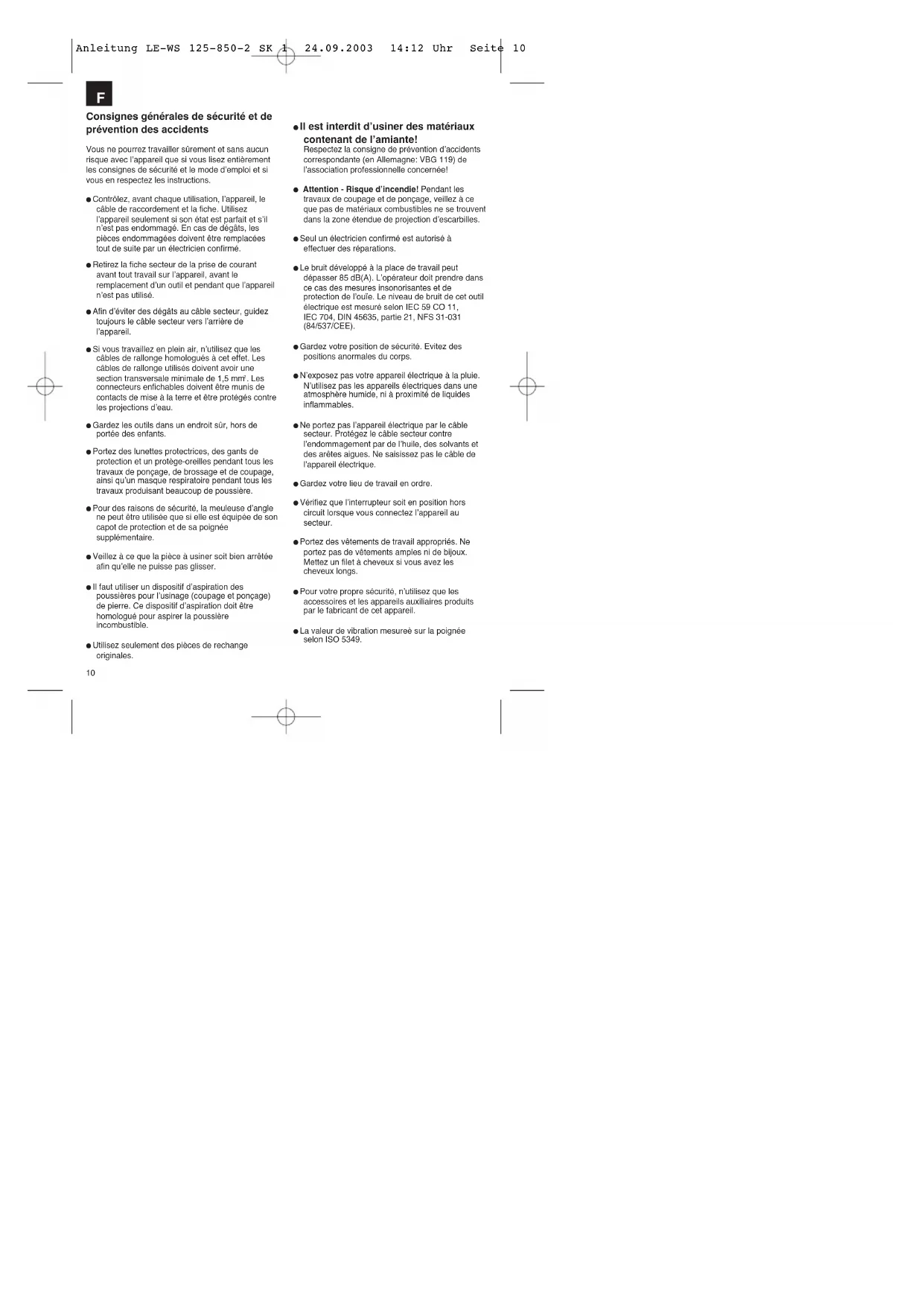

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm². Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
• Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

• Utilisez seulement des pièces de rechange originales.

• Il est interdit d'usiner des matériaux contenant de l'amiante!
  Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
• Gardez votre position de sécurité. Evitez des positions anomalies du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes algues. Ne saisissez pas le câble de l'appareil électrique.
  ● Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
• La valeur de vibration mesuree sur la poignée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier; elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retirez la fiche secteur Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.

Remplacez la meule ou la meule

à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés!

Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

BALAIS EN CHARBON

Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvelez toujours les balais par paires.

MEULES

Le diamètre de la moule ou de la moule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amlante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 850 W

Vitesse au ralenti: 11.000 tr./mn.

Diamètre maxi de meule: 125 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 85,9 dB(A)

Niveau d'intensité acoustique LWA: 98,9 dB(A)

Vibration _w 8.9 m/s ^2

Poids 2,3 kg

A double isolation II / 回

F

F

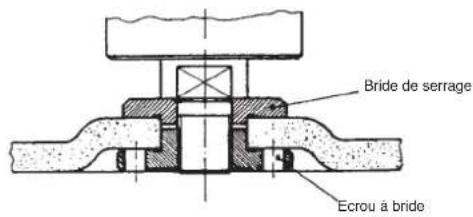

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

12
