Тип продукта	Угловая шлифовальная машина
Бренд	Einhell
Модель	LE-WS 125/850-2
Потребляемая мощность	850 W
Частота вращения холостого хода	11 000 об/мин
Максимальный диаметр диска	125 mm
Резьба шпинделя	M14
Уровень звукового давления (LPA)	85,9 дБ(А)
Уровень звуковой мощности (LWA)	98,9 дБ(А)
Вибрация (рукоятка)	8,9 м/с²
Вес	2,3 кг
Двойная изоляция	Да (класс II)
Выключатель	Защитный выключатель (вкл/выкл с фиксацией)
Фиксатор шпинделя	Да
Защитный кожух	Да (съемный)
Дополнительная рукоятка	Да
Питание	Сеть 230 В / 50 Гц
Гарантия	24 месяца

Часто задаваемые вопросы - LE-WS 125/850-2 EINHELL

Как заменить диск?

Отключите прибор, затем нажмите фиксатор шпинделя до защелкивания. Отвинтите фланцевую гайку с помощью штифтового ключа, замените диск, затем затяните гайку.

Какие основные меры безопасности?

Всегда надевайте защитные очки, перчатки и наушники. Используйте респиратор при пыльных работах. Убедитесь, что заготовка закреплена. Никогда не работайте без защитного кожуха.

Какой тип диска использовать?

Используйте диски диаметром не более 125 мм, с минимальной скоростью вращения 11 000 об/мин и окружной скоростью не менее 80 м/с. Для твердого камня используйте алмазный диск.

Как включить и выключить прибор?

Для включения сдвиньте выключатель вперед, затем нажмите для фиксации. Для выключения нажмите на выключатель и верните его в исходное положение.

Что делать, если диск вибрирует?

Проведите тест на холостом ходу не менее минуты с установленным диском. Если вибрация сохраняется, немедленно замените неисправный диск.

Как обслуживать прибор?

Содержите вентиляционные отверстия в чистоте. Регулярно проверяйте угольные щетки; если они изношены до менее 5 мм, замените их парой оригинальных щеток.

Можно ли использовать прибор на улице?

Да, но только с сертифицированным удлинителем сечением не менее 1,5 мм² и защитой от брызг. Не подвергайте воздействию дождя.

Какие материалы нельзя обрабатывать?

Никогда не обрабатывайте материалы, содержащие асбест. Избегайте горючих материалов рядом из-за искр.

Как узнать, подходит ли диск?

Убедитесь, что указанная на диске скорость вращения выше скорости холостого хода прибора (11 000 об/мин). Диаметр не должен превышать 125 мм.

Что делать в случае проблемы?

Свяжитесь с вашим продавцом или сервисной службой Einhell. Ремонт должен выполняться квалифицированным электриком. Используйте только оригинальные запасные части.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LE-WS 125/850-2 EINHELL

Следуйте указаниям инструкции по эксплуатации

Используйте защитные очки

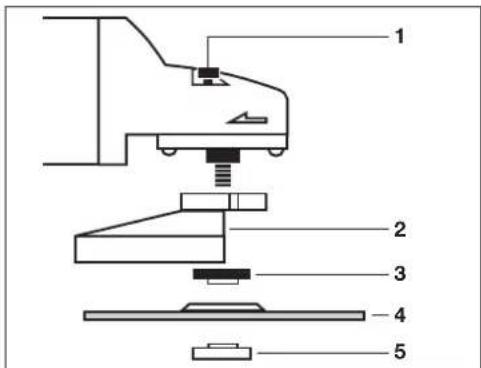

1. Кнопка для блокировки
   шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск
5. Фланцевая гайка*

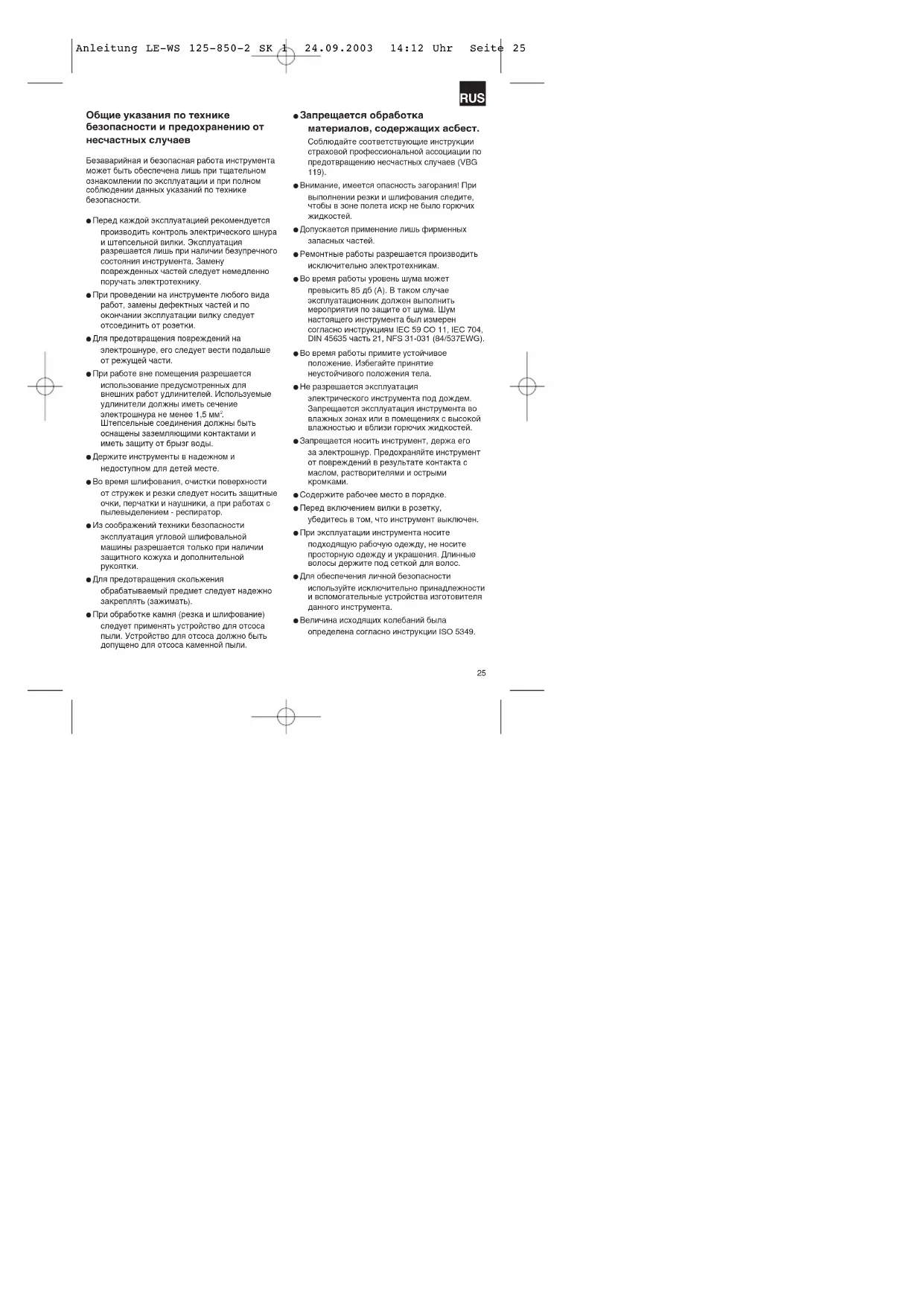

Общие указания по технике безопасности и предохранению от несчастных случаев

Безаварийная и безопасная работа инструмента может быть обеспечена лишь при тщательном ознакомлении по эксплуатации и при полном соблюдении данных указаний по технике безопасности.

● Перед каждой эксплуатацией рекомендуется производить контроль электрического шнура и штепсельной вилки. Эксплуатация разрешается лишь при наличии безупречного состояния инструмента. Замену поврежденных частей следует немедленно поручать электротехнику.
● При проведении на инструменте любого вида работ, замены дефектных частей и по окончании эксплуатации вилку следует отсоединить от розетки.
- Для предотвращения повреждений на электрошнуре, его следует вести подальше от режущей части.
● При работе вне помещения разрешается использование предусмотренных для внешних работ удлинителей. Используемые удлинители должны иметь сечение электрошнура не менее 1,5 мм². Штепсельные соединения должны быть оснащены заземляющими контактами и иметь защиту от брызг воды.
● Держите инструменты в надежном и недоступном для детей месте.
- Во время шлифования, очистки поверхности от стружек и резки следует носить защитные очки, перчатки и наушники, а при работах с пылевыделением - респиратор.
- Из соображений техники безопасности эксплуатация угловой шлифовальной машины разрешается только при наличии защитного кожуха и дополнительной рукоятки.
● Для предотвращения скольжения обрабатываемый предмет следует надежно закреплять (зажимать).
● При обработке камня (резка и шлифование) следует применять устройство для отсоса пыли. Устройство для отсоса должно быть допущено для отсоса каменной пыли.

RUS

• Запрещается обработка материалов, содержащих асбест. Соблюдайте соответствующие инструкции страховой профессиональной ассоциации по предотвращению несчастных случаев (VBG 119).
  ● Внимание, имеется опасность загорания! При выполнении резки и шлифования следите, чтобы в зоне полета искр не было горючих жидкостей.
  ● Допускается применение лишь фирменных запасных частей.
  ● Ремонтные работы разрешается производить исключительно электротехникам.
  ● Во время работы уровень шума может превысить 85 дб (А). В таком случае эксплуатационник должен выполнить мероприятия по защите от шума. Шум настоящего инструмента был измерен согласно инструкциям IEC 59 CO 11, IEC 704, DIN 45635 часть 21, NFS 31-031 (84/537EWG).
• Во время работы примите устойчивое положение. Избегайте принятие неустойчивого положения тела.
• Не разрешается эксплуатация электрического инструмента под дождем. Запрещается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью и вблизи горючих жидкостей.
• Запрещается носить инструмент, держа его за электрошнур. Предохраняйте инструмент от повреждений в результате контакта с маслом, растворителями и острыми кромками.
  ● Содержите рабочее место в порядке.
  ● Перед включением вилки в розетку, убедитесь в том, что инструмент выключен.
  ● При эксплуатации инструмента носите подходящую рабочую одежду, не носите просторную одежду и украшения. Длинные волосы держите под сеткой для волос.
• Для обеспечения личной безопасности используйте исключительно принадлежности и вспомогательные устройства изготовителя данного инструмента.
  ● Величина исходящих колебаний была определена согласно инструкции ISO 5349.

RUS

Инструкция по эксплуатации угловой шлифовальной машины

ПРИМЕНЕНИЕ

Угловая шлифовальная машина служит для резки и шлифования металлов и камня, применяя режущие или шлифовальные круги.

НАПРЯЖЕНИЕ

Перед пуском инструмента в эксплуатацию проверьте, соответствует ли напряжение на заводской табличке сетевому напряжению. Не допускается отклонение сетевого напряжения от заданного более, чем на 10 %.

ВЫКЛЮЧАТЕЛЬ

Угловая шлифовальная машина оснащена блокировочным выключателем, чтобы предотвратить несчастные случаи. Для включения кнопку следует продвинуть вперед, а для блокировки - нажать. Для выключения угловой шлифовальной машины следует нажать на кнопку. Кнопка установится в исходное положение.

ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА

Отсоединить электрический шнур от сети! Простая замена путем блокировки шпинделя. Нажав стопорную кнопку, шлифовальный круг блокируется. С помощью ключа для гаек с торцовыми отверстиями открутьть фланцевую гайку. Заменить шлифовальный или режущий круг и ключом вновь затянуть гайку.

СТОП!

Внимание:

Стопорную кнопку разрешается нажимать только при остановленном электродвигателе и шпинделе! Во время замены круга стопорная кнопка должна быть нажатой! При установке шлифовальных или режущих кругов толщиной до 3 мм гайку следует ставить плоской стороной к кругу.

ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО КРУГА

После установки шлифовального или режущего круга следует запустить угловую шлифовальную машину и оставить работать на холостом ходу примерно на одну минуту. Работающие с вибрацией круги следует немедленно заменить.

ЭЛЕКТРОДВИГАТЕЛЬ

Во время работы шлифовальной машины должна быть обеспечена достаточная вентилиция электродвигателя. Поэтому вентиляционные щели должны быть в чистом состоянии.

ШЛИФОВАЛЬНЫЕ КРУГИ

Не допускается использование шлифовальных или режущих кругов больше предписанного диаметра.

Перед началом эксплуатации следует проверять указанное число оборотов шлифовального или режущего круга. Число оборотов шлифовального или режущего круга должно быть больше числа оборотов холостого хода.

Для эксплуатации допускаются шлифовальные и режущие круги, которые предусмотрены для максимальной скорости вращения равной 11000 мин-1 и окружной скорости - 80 м/сек.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Черновое шлифование

Наилучшее качество при черновое шлифовании достигается при установке шлифовального круга под углом от 30° до 40° и плавном ведении, туда-сюда, инструмента по обрабатываемому предмету.

Режущие круги

При резке держите угловую шлифовальную машину под прямым углом. Кромка реза должна быть чистой. Длп резки камNL рекомендуется применение алмазных режущих кругов.

Запрещается обработка материалов содержащих асбест!

Не допускается применение режущих кругов для обдирочного шлифования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В – 50 Гц
Потребляемая мощность: 850 Вт
Число оборотов холостого хода: 11000 мин-1
Макс. диаметр круга: 125 мм
Резьба приводного шпинделя: М 14
Уровень звукового давления: 85,9 дб (А)
Уровень звуковой мощности: 98,9 дб (А)
Вибрация а в 8,9 м/с	2
Имеет защитную изоляцию II / ☐
Вес	2,3

RUS

Схема расположения фланцев при эксплуатации шлифовальных и режущих кругов

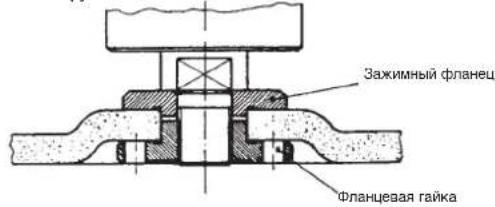

1 Схема расположения фланцев при эксплуатации изогнутых или прямых шлифовальных кругов

Зажимный фланец Фланцевая гайка

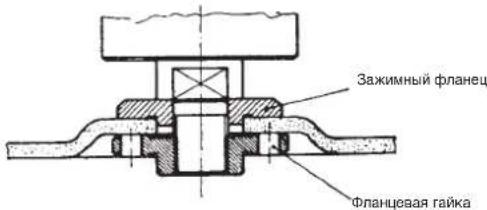

2 Схема расположения фланцев при эксплуатации изогнутого режущего круга

Зажимный фланец Фланцевая гайка

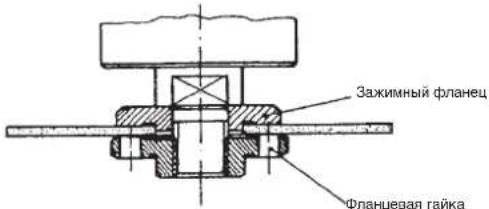

3 Схема расположения фланцев при эксплуатации прямого режущего круга

Зажимный фланец Фланцевая гайка

H

Лодписавшийся подтверждает от имени фирмый что настоящее изделие соответствует требованиям следующих нормативных документов.

X

98/37/EG

□

89/686/EWG

ISC GmbH

Eschenstraße 6

94405 Landau/Isar

×

73/23/EWG

□

87/404/EWG

□

97/23/EG

□

R&TTED 1999/5/EG

×

89/336/EWG

□

2000/14/EG:

dB(A); L_WA

dB(A)

□

90/396/EWG

EN 50144-1; EN 50144-2-3; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/lsar, den 17.09.2003

Brunhälzl

Гарантийное удостоверение

Гарантиный срок начинается со дня покупки и составляет 2 год.

В объем гарантии входит неудовлетворительное

исполнение, дефекты материала и

функциональные дефекты

На требуемые для этого запасные части и

затраченное рабочее время счет не выставляется.

Никакой гарантии для косвенных убытков.

Ваш партнер по сервисному обслуживанию
