Produkttype	Vinkelsliber
Mærke	Einhell
Model	LE-WS 125/850-2
Optaget effekt	850 W
Tomgangshastighed	11 000 o/min
Maks. skivediameter	125 mm
Spindelgevind	M14
Lydtryksniveau (LPA)	85,9 dB(A)
Lydeffektniveau (LWA)	98,9 dB(A)
Vibrationer (håndtag)	8,9 m/s²
Vægt	2,3 kg
Dobbelt isolering	Ja (klasse II)
Afbryder	Sikkerhedsafbryder (start/stop med lås)
Spindellås	Ja
Beskyttelsesskærm	Ja (aftagelig)
Ekstra håndtag	Ja
Strømforsyning	Net 230 V / 50 Hz
Garanti	24 måneder

Ofte stillede spørgsmål - LE-WS 125/850-2 EINHELL

Hvordan udskifter jeg skiven?

Afbryd strømmen, og brug spindellåsen ved at trykke den ind til den låser. Løsn flangemøtrikken med pinolværktøjet, udskift skiven, og spænd møtrikken igen.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller, handsker og høreværn. Brug åndedrætsværn ved støvende arbejde. Sørg for, at emnet er fastgjort. Arbejd aldrig uden beskyttelsesskærmen.

Hvilken type skive skal jeg bruge?

Brug skiver med en maksimal diameter på 125 mm, et minimalt omdrejningstal på 11.000 o/min og en periferihastighed på mindst 80 m/s. Til hård sten foretrækkes en diamantskive.

Hvordan tænder og slukker jeg apparatet?

For at tænde skubbes afbryderen fremad og trykkes ind for at låse. For at slukke trykkes på afbryderen og den føres tilbage til startposition.

Hvad gør jeg, hvis skiven vibrerer?

Udfør en tomgangstest i mindst et minut med skiven monteret. Hvis vibrationen fortsætter, skal den defekte skive straks udskiftes.

Hvordan vedligeholder jeg apparatet?

Hold ventilationsåbningerne rene. Kontroller regelmæssigt kulbørsterne; hvis de er nedslidte til mindre end 5 mm, udskift dem parvis med originale kulbørster.

Kan jeg bruge apparatet udendørs?

Ja, men kun med en godkendt forlængerledning med et mindste tværsnit på 1,5 mm² og beskyttet mod vandsprøjt. Udsæt den ikke for regn.

Hvilke materialer må jeg ikke bearbejde?

Bearbejd aldrig materialer, der indeholder asbest. Undgå brændbare materialer i nærheden på grund af gnister.

Hvordan ved jeg, om skiven er egnet?

Kontroller, at det angivne omdrejningstal på skiven er højere end apparatets tomgangshastighed (11.000 o/min). Diameteren må ikke overstige 125 mm.

Hvad gør jeg ved problemer?

Kontakt din forhandler eller Einhells kundeservice. Reparationer skal udføres af en autoriseret elektriker. Brug kun originale reservedele.

BRUGSANVISNING LE-WS 125/850-2 EINHELL

Bemaerk anvisningerne i betjeningsvejledningen

Bær sikkerhedsbriller

1 Spindelfastläsning
2 Sikkerhedsskærm
3 Spændeflange
4 Slibesklve
5 Fangemøtrik *

H

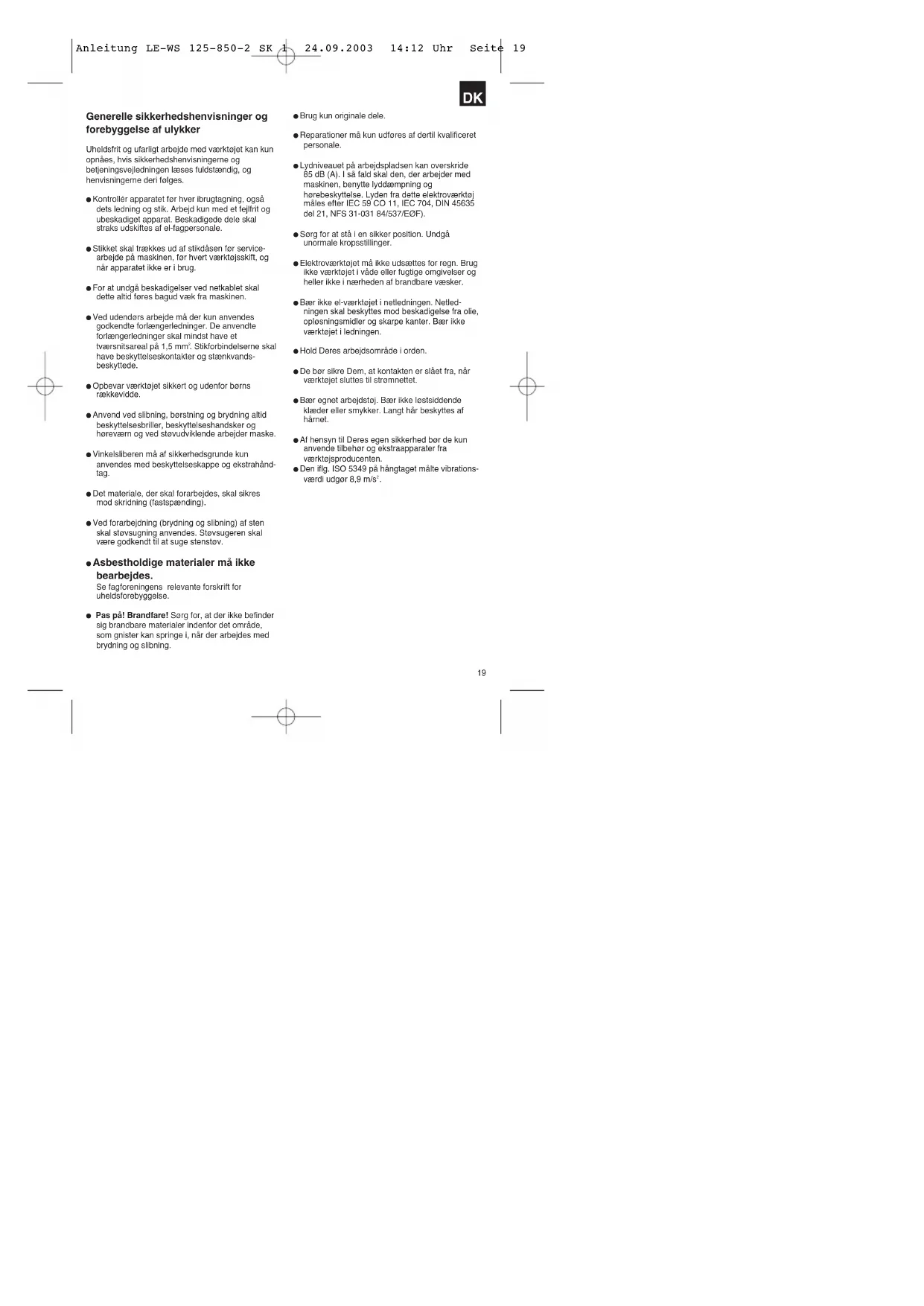

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter og stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenfor børns rækkevidde.

- Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og hørevæm og ved støvudviklende arbejder maske.

- Vinkelsilberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, når der arbejdes med brydning og slibning.

● Brug kun originale dele.

- Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/EØF).

- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

- Elektroværktojet må ikke udsættes for regn. Brug ikke værktojet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, oplosningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.

● Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.

- Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af härnet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værkløjsproducenten.

- Den iflg. ISO 5349 på hångtaget målte vibrationsværdi udgør 8,9 m/s ^2 .

DK

Betjeningsvejledning til vinkelsliber

Maskinen er let og håndlerbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter.

SPÆNDING

Kontroller før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen. Netspændingen bør under ingen omstændigheder afvige med mere end 10% fra den angive spænding.

KONTAKT

Vinkelsliberen er udstyret med en sikkerhedskontakt for at forebygge ulykker. Når maskinen tændes, skubbes kontakten fremad, og når den skal i indgreb, trykkes kontakten nedad. Når maskinen skal slukkes, skubbes kontakten nedad. Kontakten springer tilbage i udgangsposition.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

NB! Spindlen må kun trykkes ned, når motoren og slibehjulet står stille. Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibe- eller skæreskiven.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsllberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne allid holdes rene.

KULB∅RSTER

Når kulbørsterne er blevet forbrændte, brækkede eller er kortere end 5 mm, skal de udskiftes med originale kulbørster. Kulbørsterne skal altid skiftes parvis.

SLIBESKIVER

Slibe- eller skæreskiven må aldrig være større end den angivne diameter. For silbe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Silbe- eller skæreskivens omdrejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshastighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnæs det bedste resultat, när slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant. Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspænding 230 V ~ 50 Hz
Optagen effekt 850 W
Tomgangsomdrejningstal	11.000
Maksimal skivediameter 125 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: 85,9 dB (A)
Lydefføktniveau LWA: 98,9 dB (A)
Vibration a_w	8,9 m/s ^
Vægt 2,3 kg
Dobbelisoleret II / ☐

Placering af flangen ved brug af slibeskiver og skæreskiver

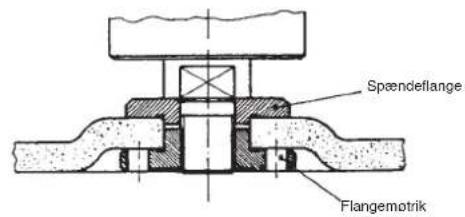

1 Placering af flangen ved brug af forkroppet eller lige slibeskive

Spændeflange Flangemotrik

2 Placering af flangen ved brug af forkroppet slibeskive

Spændeflange Flangemotrik

3 Placering af flangen ved brug af lige slibeskive

Spændeflange Flangemotrik

DK

21

PL

Der lages forbehold för tekniske ændringer

Garantiperioden regnes fra købsdaloen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid

Der hæftes ikke for følgeskader.
