Producttype	Haakse slijper
Merk	Einhell
Model	LE-WS 125/850-2
Opgenomen vermogen	850 W
Onbelast toerental	11.000 tpm
Maximale slijpschijfdiameter	125 mm
Schroefdraad aandrijfspil	M14
Geluidsdrukniveau (LPA)	85,9 dB(A)
Geluidsintensiteitsniveau (LWA)	98,9 dB(A)
Trillingen (handgreep)	8,9 m/s²
Gewicht	2,3 kg
Dubbele isolatie	Ja (klasse II)
Schakelaar	Veiligheidsschakelaar (aan/uit met vergrendeling)
Spindelstop	Ja
Beschermkap	Ja (verwijderbaar)
Extra handgreep	Ja
Voeding	Netvoeding 230 V / 50 Hz
Garantie	24 maanden

Veelgestelde vragen - LE-WS 125/850-2 EINHELL

Hoe vervang ik de slijpschijf?

Haal de stekker uit het stopcontact, gebruik dan de spindelstop door deze in te drukken totdat hij vergrendelt. Draai de flensmoer los met de pennen sleutel, vervang de slijpschijf, en draai de moer weer vast.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, handschoenen en gehoorbescherming. Gebruik een stofmasker bij stoffig werk. Controleer of het werkstuk goed is bevestigd. Werk nooit zonder de beschermkap.

Welk type slijpschijf moet ik gebruiken?

Gebruik slijpschijven met een maximale diameter van 125 mm, een minimale snelheid van 11.000 tpm en een omtreksnelheid van ten minste 80 m/s. Voor harde steen, geef de voorkeur aan een diamantschijf.

Hoe schakel ik het apparaat in en uit?

Om in te schakelen, duw de schakelaar naar voren en druk dan om hem te vergrendelen. Om uit te schakelen, druk op de schakelaar en breng hem terug naar de beginstand.

Wat te doen als de slijpschijf trilt?

Voer een proefloop uit van ten minste één minuut met de gemonteerde schijf. Als de trilling aanhoudt, vervang dan onmiddellijk de defecte schijf.

Hoe onderhoud ik het apparaat?

Houd de ventilatiesleuven schoon. Controleer regelmatig de koolborstels; als ze tot minder dan 5 mm versleten zijn, vervang ze dan per paar met originele borstels.

Kan ik het apparaat buitenshuis gebruiken?

Ja, maar alleen met een goedgekeurd verlengsnoer met een minimale doorsnede van 1,5 mm² en beschermd tegen spatwater. Stel het niet bloot aan regen.

Welke materialen mag ik niet bewerken?

Bewerk nooit materialen die asbest bevatten. Vermijd brandbare materialen in de buurt vanwege vonken.

Hoe weet ik of de slijpschijf geschikt is?

Controleer of het toerental op de schijf hoger is dan het onbelaste toerental van het apparaat (11.000 tpm). De diameter mag niet groter zijn dan 125 mm.

Wat te doen bij problemen?

Neem contact op met uw dealer of de klantenservice van Einhell. Reparaties moeten worden uitgevoerd door een erkende elektricien. Gebruik uitsluitend originele reserveonderdelen.

GEBRUIKSAANWIJZING LE-WS 125/850-2 EINHELL

Gebruiksaanwijzing in acht nemen

Veiligheidsbril dragen

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijf
5 Flensmoer *

DK

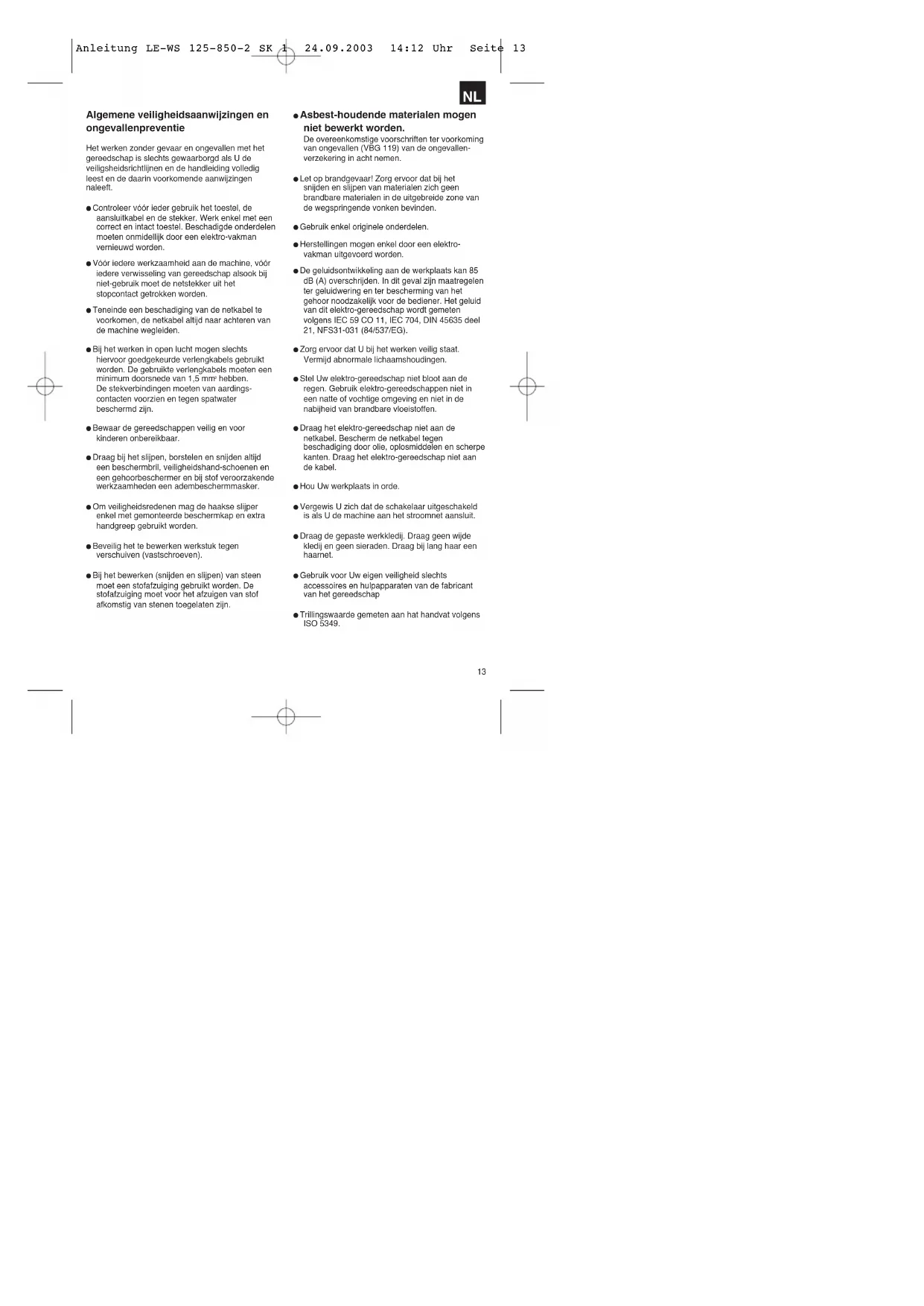

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hlervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm² hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshand-schoenen en een gehoorbeschemerer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzulgen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.
- Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.
- Gebruik enkel originele onderdelen.
- Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
- Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
- Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
● Hou Uw werkplaats in orde.
- Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
- Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
● Trillingswaarde gemeten aan hat handvat volgens ISO 5349.

NL

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning. De netspanning mag in geen geval meer dan 10 % van de aangeduid nominale spanning afwijken.

SCHAKELAAR

De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongevallen. Om de schakelaar in te schakelen de toets naar voren schuiven en voor het vastzetten indrukken. Het uitschakelen van de haakse slijper gebeurt door de toets opnieuw in te drukken. De toets springt dan terug in de uitgangspositie.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draalen. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande

motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

KOOLBORSTELS

Indien de koolborstels verbrand, gebroken of korter zijn dan 5 mm, moeten ze door originele koolborstels vervangen worden. Vernieuw de koolborstels altijd paarsgewijs.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobsliiper

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben. Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 850 Watt
Toerental onbelast : 11.000 min
Max. schijfdiameter : 125 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 85,9 dB (A)
Geluidsprestatieniveau LWA : 98,9 dB (A)
Trillingen e_w	8,9 m/s ^2
Gewicht 2,3 kg
Randgeaard II / ☐

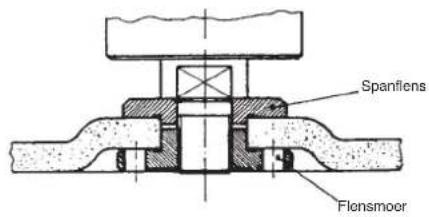

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

Spanflens Flonsmoor

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

Spanflens Flensmoer

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

Spanflens Flensmoer

NL

|

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
