HASZNÁLATI ÚTMUTATÓ LE-WS 125/850-2 EINHELL

Használati utasítás Szőgletköszörülőhöz

• A karima felépítéséhez lásd az 30-ik oldalt

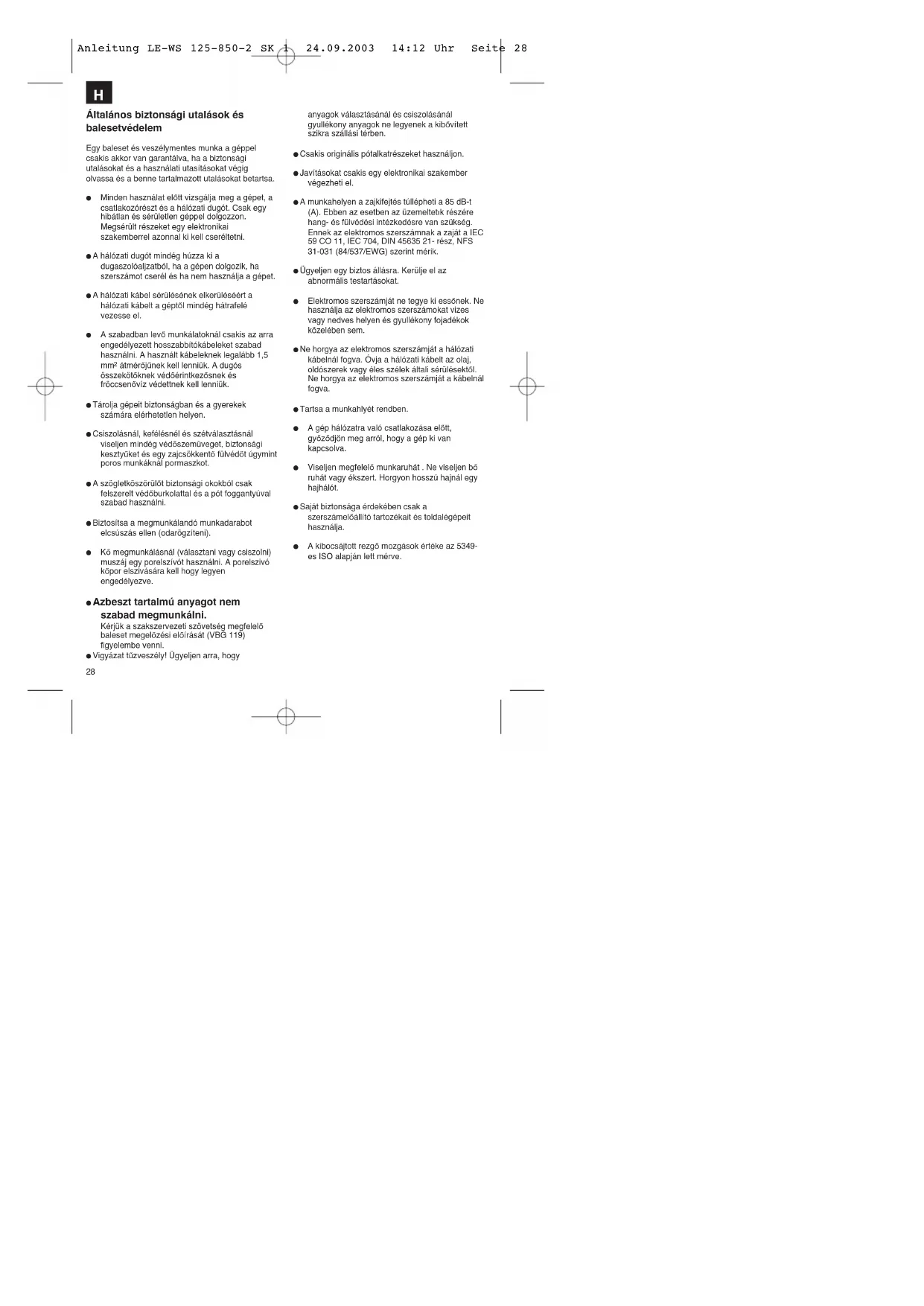

Зажимный фланец Фланцевая гайка Схема расположения фланцев при эксплуатации прямого режущего круга Anleitung LE-WS 125-850-2 SK 1 24.09.2003 14:12 Uhr Seite 2728 Általános biztonsági utalások és balesetvédelem Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa. Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseréltetni. A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet. A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el. A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbítókábeleket szabad használni. A használt kábeleknek legalább 1,5

átmérőjűnek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenővíz védettnek kell lenniük. Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen. Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt úgymint poros munkáknál pormaszkot. A szögletköszörülőt biztonsági okokból csak felszerelt védőburkolattal és a pót foggantyúval szabad használni. Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni). Kő megmunkálásnál (választani vagy csiszolni) muszáj egy porelszívót használni. A porelszivó kőpor elszivására kell hogy legyen engedélyezve. Azbeszt tartalmú anyagot nem szabad megmunkálni. Kérjük a szakszervezeti szövetség megfelelő baleset megelőzési előírását (VBG 119) figyelembe venni. Vigyázat tűzveszély! Ügyeljen arra, hogy anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővített szikra szállási térben. Csakis originális pótalkatrészeket használjon. Javításokat csakis egy elektronikai szakember végezheti el. A munkahelyen a zajkifejtés túllépheti a 85 dB-t (A). Ebben az esetben az üzemeltetõk részére hang- és fülvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik. Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat. Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem. Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva. Tartsa a munkahlyét rendben. A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva. Viseljen megfelelő munkaruhát . Ne viseljen bő ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót. Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja. A kibocsájtott rezgő mozgások értéke az 5349- es ISO alapján lett mérve.

Anleitung LE-WS 125-850-2 SK 1 24.09.2003 14:12 Uhr Seite 2829 Használati utasítás szőgletköszörülőhöz ALKALMAZÀS A szőgletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva. Feszültség Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel. A hálózati feszütségnek semmi esetben sem szabad több mint 10% -al eltérnie a megadott feszültségtől. Kapcsoló A szögletköszörűlő balesetvédelemért egy biztonsági kapcsolóval van ellátva. Bekapcsolni a gombot előre nyomni és rögzítésre lenyomni. A szögletköszörülő kikapcsolásához a gombot lenyomni. A gomb visszaugrik a kiinduló heyzetbe. A csiszolótárcsa kicserélése A hálózati dugót kihúzni! Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelőt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghúzni. Figyelem! A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni. PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előírt átmérőnél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól. Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc

maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve. MUNKAUTALÁSOK Nagyoló csiszolás A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk. Szétválasztótárcsák A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kő szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz. TECHNIKAI ADATOK Feszültség rendszer: 230 V ~ 50 Hz Teljesítményfelvétel: 850 W Üresjárati fordulatszám: 11.000 / perc max. tárcsa Ø: 125 mm Hajtóorsómenet: M 14 Hangnyomásmérték LPA: 85,9 dB (A) Hangtelyesítménymérték LWA: 98,9 dB (A) Vibrálás a

Védőizolálva: II / Súly 2,3 kg

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

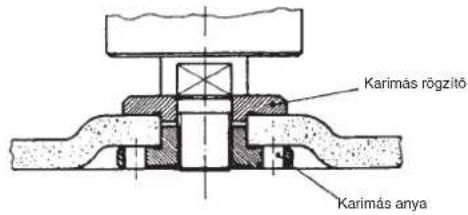

Karimás rögzítő Karimás anya A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

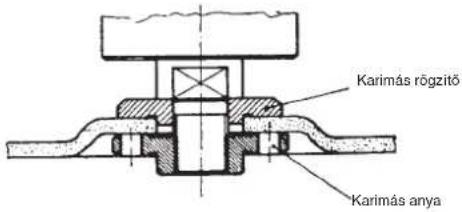

Karimás rögzítő Karimás anya A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál
