INSTRUKCJA OBSŁUGI LE-WS 125/850-2 EINHELL

Instrukcja obsługi szlifierki z końcówką kątową

1. Blokada wrzeciona

3. Kołnierz mocujący*

4. Ściernica tarczowa

5. Nakrętka kołnierzowa*

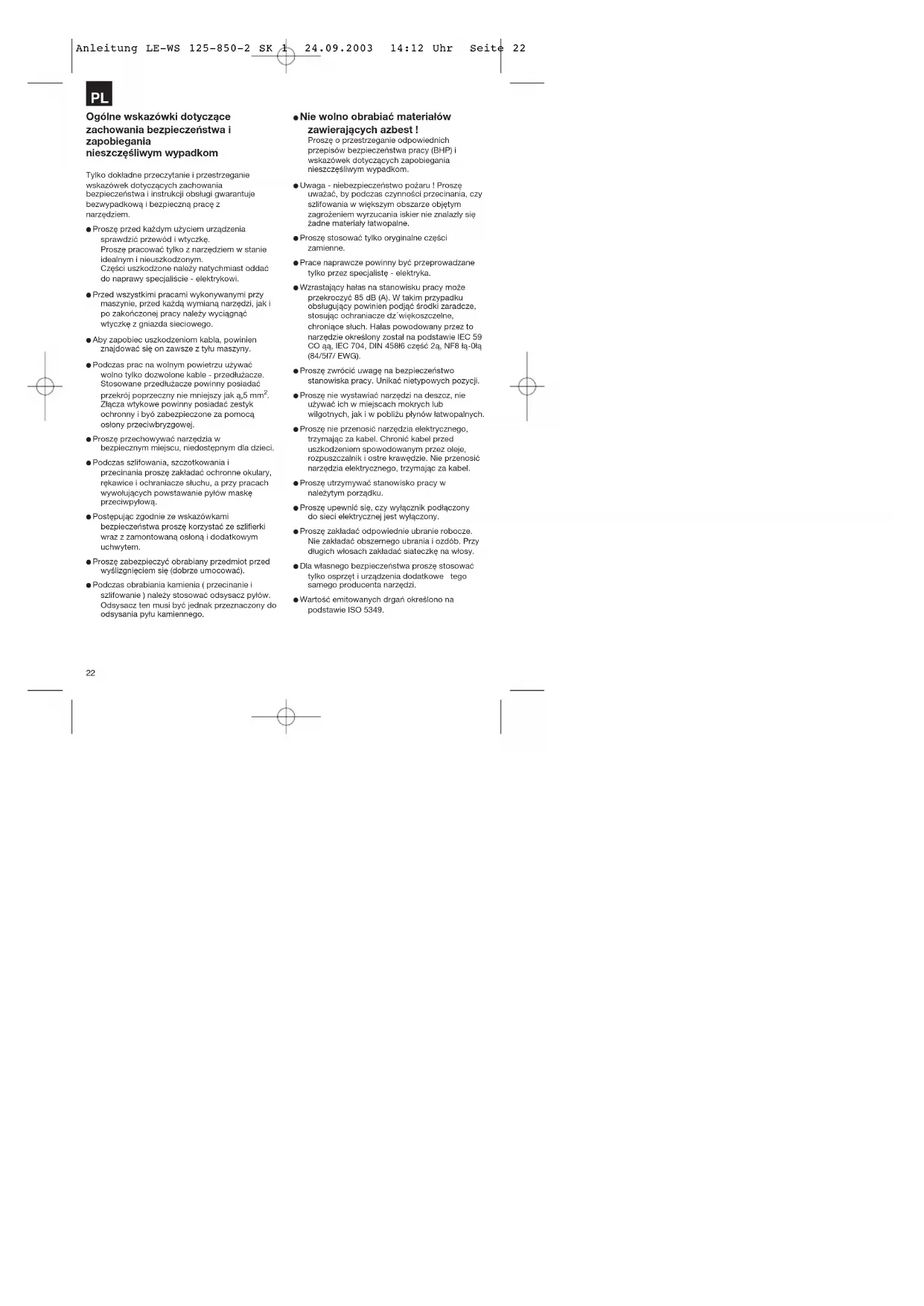

Spændeflange Flangemøtrik Placering af flangen ved brug af lige slibeskive Anleitung LE-WS 125-850-2 SK 1 24.09.2003 14:12 Uhr Seite 2122 Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania nieszczęśliwym wypadkom Tylko dokładne przeczytanie i przestrzeganie wskazówek dotyczących zachowania bezpieczeństwa i instrukcji obsługi gwarantuje bezwypadkową i bezpieczną pracę z narzędziem. Proszę przed każdym użyciem urządzenia sprawdzić przewód i wtyczkę. Proszę pracować tylko z narzędziem w stanie idealnym i nieuszkodzonym. Części uszkodzone należy natychmiast oddać do naprawy specjaliście - elektrykowi. Przed wszystkimi pracami wykonywanymi przy maszynie, przed każdą wymianą narzędzi, jak i po zakończonej pracy należy wyciągnąć wtyczkę z gniazda sieciowego. Aby zapobiec uszkodzeniom kabla, powinien znajdować się on zawsze z tyłu maszyny. Podczas prac na wolnym powietrzu używać wolno tylko dozwolone kable - przedłużacze. Stosowane przedłużacze powinny posiadać przekrój poprzeczny nie mniejszy jak ą,5 mm

Złącza wtykowe powinny posiadać zestyk ochronny i byó zabezpieczone za pomocą osłony przeciwbryzgowej. Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci. Podczas szlifowania, szczotkowania i przecinania proszę zakładać ochronne okulary, rękawice i ochraniacze słuchu, a przy pracach wywołujących powstawanie pyłów maskę przeciwpyłową. Postępując zgodnie ze wskazówkami bezpieczeństwa proszę korzystać ze szlifierki wraz z zamontowaną osłoną i dodatkowym uchwytem. Proszę zabezpieczyć obrabiany przedmiot przed wyślizgnięciem się (dobrze umocować). Podczas obrabiania kamienia ( przecinanie i szlifowanie ) należy stosować odsysacz pyłów. Odsysacz ten musi być jednak przeznaczony do odsysania pyłu kamiennego. Nie wolno obrabiać materiałów zawierających azbest ! Proszę o przestrzeganie odpowiednich przepisów bezpieczeństwa pracy (BHP) i wskazówek dotyczących zapobiegania nieszczęśliwym wypadkom. Uwaga - niebezpieczeństwo pożaru ! Proszę uważać, by podczas czynności przecinania, czy szlifowania w większym obszarze objętym zagrożeniem wyrzucania iskier nie znalazły się żadne materiały łatwopalne. Proszę stosować tylko oryginalne części zamienne. Prace naprawcze powinny być przeprowadzane tylko przez specjalistę - elektryka. Wzrastający hałas na stanowisku pracy może przekroczyć 85 dB (A). W takim przypadku obsługujący powinien podjąć środki zaradcze, stosując ochraniacze dz´więkoszczelne, chroniące słuch. Hałas powodowany przez to narzędzie określony został na podstawie IEC 59 CO ąą, IEC 704, DIN 458ł6 część 2ą, NF8 łą-0łą (84/5ł7/ EWG). Proszę zwrócić uwagę na bezpieczeństwo stanowiska pracy. Unikać nietypowych pozycji. Proszę nie wystawiać narzędzi na deszcz, nie używać ich w miejscach mokrych lub wilgotnych, jak i w pobliżu płynów łatwopalnych. Proszę nie przenosić narzędzia elektrycznego, trzymając za kabel. Chronić kabel przed uszkodzeniem spowodowanym przez oleje, rozpuszczalnik i ostre krawędzie. Nie przenosić narzędzia elektrycznego, trzymając za kabel. Proszę utrzymywać stanowisko pracy w należytym porządku. Proszę upewnić się, czy wyłącznik podłączony do sieci elektrycznej jest wyłączony. Proszę zakładać odpowiednie ubranie robocze. Nie zakładać obszernego ubrania i ozdób. Przy długich włosach zakładać siateczkę na włosy. Dla własnego bezpieczeństwa proszę stosować tylko osprzęt i urządzenia dodatkowe tego samego producenta narzędzi. Wartość emitowanych drgań określono na podstawie ISO 5349.

Anleitung LE-WS 125-850-2 SK 1 24.09.2003 14:12 Uhr Seite 2223 Instrukcja obsługi szlifierki z końcówką kątową ZASTOSOWANIE Szlifierka z końcówką kątową przeznaczona jest do przecinania i szlifowania zgrubnego metali i kamieni za pomocą odpowiednich ściernic przeznaczonych do przecinania i zdzierania. NAPIE˛CIE Przed włączeniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu sieciowemu. Napięcie sieciowe nie powinno w żadnym wypadku odbiegać od podanego napięcia i przekraczać 10%. WYŁĄCZNIK Szlifierka z końcówką kątową zaopatrzona jest w wyłącznik bezpieczeństwa, mający za zadanie zapobieganie nieszczęśliwym wypadkom. W celu włączenia przesunąć przycisk do przodu i naciskać, aż do wzębienia zapadki. W celu wyłączenia szlifierki nacisnąć przycisk, który wraca do pozycji wyjściowej. WYMIANA ŚCIERNIC Wyciągnąć wtyczkę z sieci ! Ściernicę można łatwo wymienić poprzez zastosowanie blokady wrzeciona. Nacisnąć blokadę wrzeciona, ściernica zostaje umocowana. Nakrętkę kołnierzową odkręcić za pomocą klucza do nakrętek okrągłych czołowych otworowych. Wymienić ściernicę do szlifowania lub przecinania i przymocować ponownie nakrętkę za pomocą klucza. Uwaga : Blokadę wrzeciona naciskać tylko wtedy, gdy wyłączone są silnik i wrzeciono ściernicy ! Podczas wymiany ściernic należy przez cały czas naciskać blokadę wrzeciona ! Do ściernic przeznaczonych do szlifowania i przecinania o grubości do ok. 3 mm należy przymocować stroną czołową nakrętkę kołnierzową. BIEG PRгBNY NOWYCH ŚCIERNIC Po zamontowaniu ściernic szlifierka powinna pracować co najmniej 1 minutę na biegu jałowym. Wibrujące tarcze natychmiast wymienić. ŚCIERNICE Ściernica szlifująca lub przecinająca nie może być większa od wskazanej średnicy. Proszę skontrolować przed rozpoczęciem pracy liczbę obrotów ściernic. Prędkość obrotowa ściernic musi być większa od prędkości obrotowej biegu jałowego szlifierki z końcówką kątową. Proszę stosować tylko ściernice o maksymalnej liczbie obrotów 11.000 min

i dopuszczalnej prędkości obrotowej 80m/ sek.. WSKAZгWKI PRACY Szlifowanie zgrubne Najlepsze wyniki przy szlifowaniu zgrubnym osiąga się wtedy, gdy ściernica założona jest pod kątem 30˚ do 40˚ w stosunku do płaszczyzny szlifowania, a następnie równomiernie posuwana jest ruchem posuwisto - zwrotnym nad obrabianym materiałem. Przecinanie ściernicą Podczas przecinania proszę nie przechylać szlifierki skośnie w stosunku do płaszczyzny szlifowania. Krawędzie skrawające ściernicy muszą być idealne. Do przecinania kamieni twardych proszę używać najlepiej tarcz diamentowych. Nie wolno obrabiać materiałów zawierających azbest ! Proszę nie używać do szlifowania zgrubnego ściernic tarczowych przeznaczonych do przecinania. DANE TECHNICZNE Napięcie znamionowe : 230 óL - 50 Hz Pobór mocy : 850 W Prędkość obrotowa biegu jałowego : 11.000 min

Max. Ć ściernicy tarczowej : 125 mm Gwint wrzeciona napędowego : M 14 Poziom ciśnienia akustycznego LPA : 85,9 dB (A) Poziom ciśnienia akustycznego LWA : 98,9 dB (A) Wibracja a

Izolacja ochronna II / Waga 2,3 kg

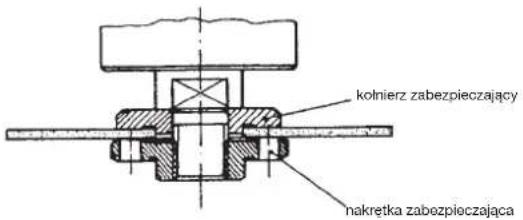

Rozmieszczenie kołnierzy przy zastosowaniu ściernic tarczowych do szlifowania i przecinania

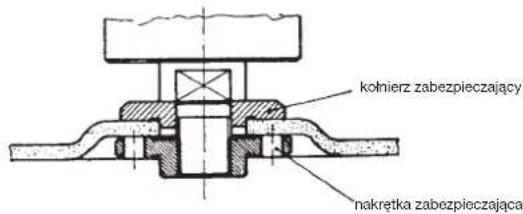

kołnierz zabezpieczający nakrętka zabezpieczająca Rozmieszczenie kołnierzy przy zastosowaniu ściernicy tarczowej wykorbionej lub prostej

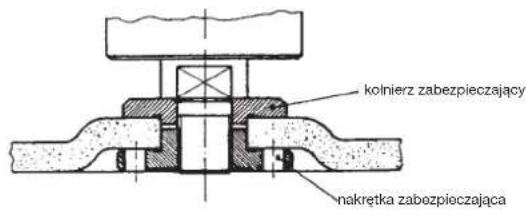

kołnierz zabezpieczający nakrętka zabezpieczająca Rozmieszczenie kołnierzy przy zastosowaniu wykorbionej ściernicy tarczowej do przecinania
