| Type de produit | Capteur de mouvement intelligent Wi-Fi |
| Marque | Shelly |
| Modèle | Motion 2 |
| Dimensions (sans support) | 89,3 x 41,4 x 22,9 mm |
| Dimensions (avec support) | 89,3 x 41,4 x 47,9 mm |
| Alimentation | Batterie Li-ion rechargeable 3,7 V / 6500 mAh |
| Charge | USB Type-C (adaptateur conforme USB-C requis) |
| Autonomie de la batterie | Jusqu'à 3 ans en veille, 12-18 mois en détection active |
| Technologie de détection | Capteur infrarouge passif haute sensibilité |
| Portée de détection | 9 mètres |
| Capteurs intégrés | Mouvement, luminosité, température, accéléromètre |
| Connectivité | Wi-Fi 802.11 b/g/n, point d'accès et mode client |
| Protocoles supportés | MQTT, CoAP, API REST, actions URL |
| Température de fonctionnement | -10 °C à 50 °C |
| Fixation | Murale (intérieur uniquement) avec support pivotant |
| Entretien | Nettoyer avec un chiffon sec ; protéger de l'humidité et de la saleté |
| Sécurité | Usage intérieur uniquement ; ne pas réparer soi-même ; hors de portée des enfants |
| Contenu de la boîte | Capteur, support de montage, câble USB-C, pochoir de perçage, documentation |
| Indice de protection | Non étanche (intérieur uniquement) |
| Processeur | SiLabs |
| Mémoire flash | 6 Mo |
| Garantie | 2 ans (conformité légale) |
| Pays de fabrication | Bulgarie (Allterco Robotics EOOD) |
FOIRE AUX QUESTIONS - Motion 2 Shelly
Questions des utilisateurs sur Motion 2 Shelly
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice Motion 2 - Shelly et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Motion 2 de la marque Shelly.
MODE D'EMPLOI Motion 2 Shelly
FR Guide d'utilisation et de sécurité ....47
Ce document contient des informations techniques et de sécurité importantes concernant l'appareil, son utilisation et son installation en toute sécurité.
⚠️ ATENÇÃO! Avant de commencer l'installation, veuillez lire attentivement et complètement la documentation d'accompagnement. Le non-respect des procédures recommandées peut entraîner un dysfonctionnement, un danger pour votre vie ou une violation de la loi. Allterco Robotics EOOD n'est pas responsable des pertes ou des dommages en cas d'installation ou d'utilisation incorrecte de ce dispositif.
Ce document contient des informations techniques et de sécurité importantes concernant l'appareil, son utilisation et son installation en toute sécurité.
ATTENTION! Avant de commencer l'installation, veuillez lire attentivement et complètement la documentation d'accompagnement. Le non-respect des procédures recommandées peut entraîner un dysfonctionnement, un danger pour votre vie ou une violation de la loi. Allterco Robotics EOOD n'est pas responsable des pertes ou des dommages en cas d'installation ou d'utilisation incorrecte de ce dispositif.
PRÉSENTATION DU PRODUIT
Shelly® est une gamme d'appareils innovants gérés par microprocesseur, qui permettent le contrôle à distance de circuits électriques via un téléphone mobile, une tablette, un PC ou un système domotique. Les appareils Shelly® peuvent fonctionner de manière autonome dans un réseau Wi-Fi local ou ils peuvent également être exploités via des services domotiques en nuage. Shelly Cloud est un service accessible à l'aide d'une application mobile Android ou iOS, ou avec n'importe quel navigateur Internet à https://home.shelly.cloud/. Les appareils Shelly® sont accessibles, contrôlés et surveillés à distance à partir de n'importe quel endroit où l'utilisateur dispose d'une connectivité Internet, à condition que les
FRANÇAIS
appareils soient connectés à un routeur Wi-Fi et à Internet. Les appareils Shelly® ont une interface Web intégrée accessible à http://192.168.33.1 lorsqu'ils sont connectés directement au point d'accès de l'appareil ou à l'adresse IP de l'appareil sur le réseau Wi-Fi local. L'interface Web intégrée peut être utilisée pour surveiller et contrôler l'appareil, ainsi que pour ajuster ses paramètres.
Les dispositifs Shelly® peuvent communiquer directement avec d'autres dispositifs Wi-Fi par le biais du protocole HTTP. Une API est fournie par Allterco Robotics EOOD. Pour plus d'informations, veuillez visiter: https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Les dispositifs Shelly® sont livrés avec un micrologiciel installé en usine. Si des mises à jour du micrologiciel sont nécessaires pour maintenir les dispositifs en conformité, y compris des mises à jour de sécurité, Allterco Robotics EOOD fournira les mises à jour gratuitement via l'interface Web intégrée au dispositif ou l'application mobile Shelly, où les informations sur la version actuelle du micrologiciel sont disponibles. Le choix d'installer ou non les mises à jour du micrologiciel du dispositif relève de la seule responsabilité de l'Utilisateur. Allterco Robotics EOOD ne sera pas responsable de tout manque de conformité du Dispositif causé par le fait que l'Utilisateur n'a pas installé les mises à jour fournies en temps voulu.
FRANÇAIS
QU'EST-CE QUE SHELLY MOTION 2
Shelly Motion 2 (l'appareil) est un capteur de mouvement Wi-Fi haute sensibilité et ultra-faible consommation d'énergie, qui dispose également d'une mesure de la lumière et de la température. Les capteurs de lumière et de température intégrés offrent des possibilités supplémentaires pour la do-motique ou la bureautique. Shelly Motion 2 dispose également d'un accéléromètre intégré pour la protection contre les effractions et dispose d'une détection des vibrations. La batterie Li-ion rechargeable intégrée de 6500 mAh permet à l'appareil de rester connecté à Internet en mode veille jusqu'à 3 ans et en transmission active (environ 6 heures / jour de détection de mouvement) estimée entre 12 et 18 mois sans recharge.
INSTRUCTIONS D'INSTALLATION
ATTENTION ! N'utilisez pas l'Appareil s'il a été endommagé.
ATTENTION ! N'essayez pas d'entretenir ou de réparer l'appareil vous-même.
1. Chargement
Avant d'utiliser le Shelly Motion 2, veuillez charger complètement sa batterie en branchant le câble adaptateur de charge USB Type-C sur le port de charge de l'appareil (fig.1 B).
ATTENTION ! Utilisez uniquement des adaptateurs de charge conformes à la norme USB-C. Ne chargez pas l'appareil si l'adaptateur de charge ou le câble de charge sont
FRANÇAIS
endommagés.
L'indicateur de charge rouge (fig. 1 A) à côté du port de charge sera allumé pendant le chargement de l'appareil. L'indicateur s'éteint lorsque la batterie est complètement chargée.
IMPORTANT: L'appareil chauffe pendant la charge, ce qui l'empêche de mesurer correctement la température ambiante.
2. Démarrage
Appuyez brièvement sur le bouton Reset (fig.1 C) à l'aide d'une broche pour allumer l'appareil.
ATTENTION ! Veillez à ne pas insérer la broche dans le trou rond de l'indicateur de charge (fig. 1 A). Le bouton de réinitialisation a une forme oblongue (fig. 1 C).
L'indicateur LED derrière l'objectif du capteur de mouvement (fig.1 D) commencera à clignoter en rouge, vert et bleu séquentiellement pendant un certain temps, puis deviendra bleu fixe. L'appareil est maintenant en mode AP (point d'accès).
⚠️ IMPORTANT: Si le capteur de mouvement détecte un mouvement alors que l'appareil est en mode AP, l'indication LED passe-ra brièvement au cyan.
IMPORTANT: Si l'appareil n'a pas été ajouté à votre réseau Wi-Fi en 3 minutes, il s'éteindra. Appuyez brièvement sur le bouton Réinitialiser pour le redémarrer. Appuyez sur le bouton Réinitialiser lorsque l'appareil est en mode AP pour éteindre l'appareil.
FRANÇAIS
3. Inclusion dans Shelly Cloud
Si vous choisissez d'utiliser l'Appareil avec l'application mobile Shelly Cloud et le service Shelly Cloud, vous trouverez des instructions sur la façon de connecter l'Appareil au Cloud et de le contrôler via l'Application Shelly dans le Guide de l'application. L'application mobile Shelly et le service Shelly Cloud ne sont pas des conditions de bon fonctionnement de l'appareil. Cet appareil peut être utilisé seul ou avec divers autres services et applications domotiques.
⚠️ ATTENTION ! Ne permettez pas aux enfants de jouer avec les boutons/commutateurs connectés à l'appareil. Gardez les appareils pour le contrôle à distance de Shelly (téléphones mobiles, tablettes, PC) loin des enfants.
4. Connexion manuelle à un réseau Wi-Fi local
L'appareil peut également être géré et contrôlé via son interface Web intégrée.
Assurez-vous que Shelly Motion 2 est en mode AP.
Ouvrez l'interface utilisateur Web du périphérique à http://192.168.33.1 lorsque vous êtes connecté directement au point d'accès du périphérique.
Cliquez sur le bouton Internet & Sécurité, puis sélectionnez MODE WIFI - CLIENT.
Cochez la case Connecter l'appareil Shelly à un réseau WiFi existant, entrez le nom et le mot de passe du réseau Wi-Fi, puis cliquez
FRANÇAIS
sur ENREGISTRER. Trouvez l'adresse IP de votre appareil sur le réseau Wi-Fi. Vous pouvez utiliser un outil simple pour trouver des appareils Shelly dans le réseau local :
https://shelly.cloud/documents/device_finders/ShellyFinderWindows.zip (Windows) et https://shelly.cloud/documents/device_finders/ShellyFinderOSX.zip (Mac OSX).
IMPORTANT : L'activation du mode Client désactivera le mode AP. Si vous avez à nouveau besoin du mode AP, maintenez enfoncé le bouton Reset (Réinitialiser) pendant 5 secondes. Appuyez sur le bouton reset (Réinitialiser) et maintenez-le enfoncé pendant 10 secondes pour réinitialiser l'appareil aux paramètres d'usine.
5. Fixation du support
Insérez les deux protubérances en forme de L du bras pivotant du support (fig.1 E) dans les ouvertures oblongues du corps de l'appareil, puis faites glisser le support dans une direction opposée au port de charge, comme illustré à la fig. 2.
6. Montage mural
Utilisez le pochoir imprimé à la fin de ce livret pour marquer le mur où vous souhaitez monter l'appareil.
Utilisez des vis dont le diamètre de la tête est compris entre 5 et 8 mm.
⚠️ ATTENTION ! Le produit est destiné à un usage intérieur uniquement.
ATTENTION ! Protégez le produit de la saleté et de l'humidité.
ATTENTION ! N'utilisez pas le produit
FRANÇAIS
dans un environnement humide et évitez les éclaboussures d'eau.
DIAGRAMME DE DÉTECTION
La zone de détection est indiquée sur la fig.3 A: Vue latérale et B: vue de dessus (pas à l'échelle).
⚠️ IMPORTANT! Shelly Motion ne peut pas détecter les mouvements à travers des objets transparents.
⚠️ IMPORTANT! La lumière directe du soleil ou des sources de chauffage proches peuvent déclencher une détection de faux mouvement.
SIGNAUX D'INDICATION LED
Bleu: mode AP
Flash bref bleu : Paramètres modifiés
Clignotant bleu: mise à jour du firmware
Bref flash rouge : Mouvement détecté et signalé
Flash long rouge : erreur lors de la mise à jour du firmware.
Flash bref vert : détection de mouvement non signalée (l'appareil n'est pas connecté ou la détection de mouvement est désactivée)
Rouge, vert et bleu clignotant séquentiellement : détection d'altération ou démarrage de l'appareil
Flash bref cyan: Détection de mouvement en mode AP.
IMPORTANT! L'indication LED peut être désactivée.
FRANÇAIS
ACTIONS DU BOUTON DE RÉINITIALISATION
Appuyez brièvement :
Lorsqu'il est éteint, démarre l'appareil.
En mode POINT d'accès, éteint l'appareil.
En mode Client, quitte le mode d'économie d'énergie pendant 3 minutes et envoie des informations mDNS.
Appuyez pendant 5 secondes : régle l'appareil en mode AP.
Appuyez pendant 10 secondes : réinitialise l'appareil aux paramètres d'usine.
SPÉCIFICATIONS
- Dimensions (HxLxP):
89,3 x 41,4 x 22,9 mm (sans support)
89,3 x 41,4 x 47,9 mm (avec support)
• Température de fonctionnement:
-10 °C - 50 °C - Montage: Mur (utilisation intérieure uniquement)
• Portée de détection: 9 m - Batterie: Li-ion 3.7 V / 6500 mAh
- Chargement: adaptateur de charge USB Type-C
- Durée de vie de la batterie: estimée 2 à 18 mois (détection de mouvement) jusqu'à 3 ans (en attente)
- Protocole radio: Wi-Fi 802.11 b / g / n
- Puissance RF maximale : 20 dBm
- Fréquence: 2412 - 2472 MHz (Max. 2495 MHz)
- Portée opérationnelle: jusqu'à 30 m (dépend de la construction et des matériaux
FRANÇAIS
du bâtiment)
- MQTT: OUI
- CoAP: OUI
- API REST : OUI
- Actions d'URL : 13 avec 5 URL chacune
- Horaires: 20
- Processeur: SiLabs
- Flash: 6 Mo
Par la présente, Allterco Robotics EOOD déclare que l'équipement radio de type Shelly Motion 2 est conforme à la directive 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse internet suivante
Les modifications des coordonnées sont publiées par le fabricant sur le site officiel de l'appareil: https://www.shelly.cloud
Tous les droits sur les marques Shelly®, et autres droits intellectuels associés à ce dispositif appartiennent à Allterco Robotics EOOD.
EN For Shelly Cloud Application User Guide, scan the QR code.

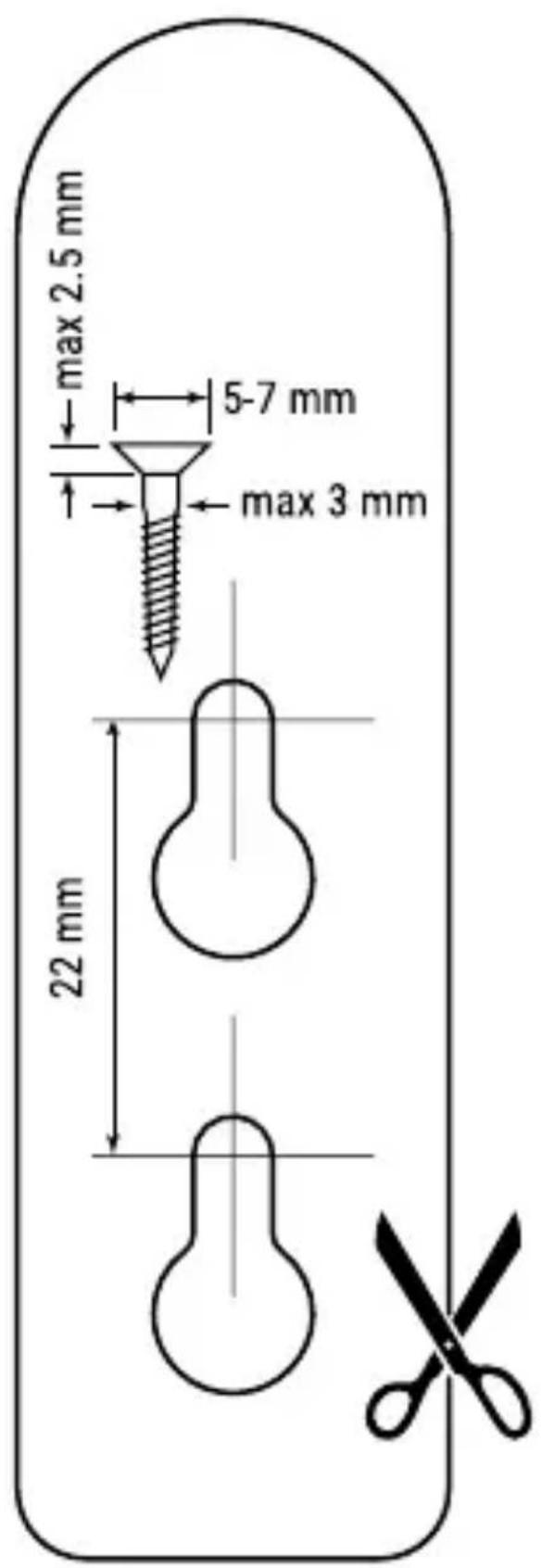

FR - Pochoir de perçage
