Caractéristiques techniques	Scie circulaire SKIL 5180, puissance de 1200 W, diamètre de lame de 190 mm, vitesse à vide de 5000 tr/min.
Utilisation	Idéale pour les coupes de bois, panneaux, et matériaux similaires, adaptée pour les travaux de bricolage et de construction.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer le boîtier et les orifices de ventilation, remplacer la lame si nécessaire.
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que la lame est bien installée avant utilisation, ne pas surcharger l'appareil.
Informations générales	Poids de 4,2 kg, garantie de 2 ans, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - 5180 SKIL

Comment changer la lame de la scie SKIL 5180 ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer la vis de la lame. Retirez la lame usagée et installez la nouvelle en vous assurant qu'elle est correctement orientée. Serrez la vis pour maintenir la lame en place.

Que faire si la scie ne démarre pas ?

Vérifiez que l'outil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position 'déverrouillée'. Si le problème persiste, il se peut qu'il y ait un problème électrique ou un fusible à remplacer.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, dévissez le levier de réglage situé sur le côté de la scie. Abaissez ou élevez la base de la scie pour atteindre la profondeur désirée, puis resserrez le levier.

Quelle est la capacité de coupe maximale de la scie SKIL 5180 ?

La capacité de coupe maximale de la scie SKIL 5180 est de 65 mm à 90 degrés et de 45 mm à 45 degrés.

Comment nettoyer la scie après utilisation ?

Débranchez la scie et utilisez un chiffon sec pour enlever la poussière et les résidus de bois. Évitez d'utiliser de l'eau ou des produits chimiques. Vérifiez également le ventilateur pour vous assurer qu'il n'y a pas de débris bloquants.

Quels types de lames peut-on utiliser avec la scie SKIL 5180 ?

La scie SKIL 5180 est compatible avec les lames de scie circulaire de 190 mm de diamètre, avec un alésage de 30 mm. Assurez-vous de choisir des lames adaptées au matériau que vous travaillez.

Pourquoi la scie vibre-t-elle excessivement pendant l'utilisation ?

Des vibrations excessives peuvent être causées par une lame mal installée ou usée. Vérifiez que la lame est correctement fixée et en bon état. Un serrage inégal de la base peut également provoquer des vibrations, assurez-vous qu'elle est bien fixée.

Comment puis-je stocker la scie SKIL 5180 ?

Rangez la scie dans un endroit sec et frais, à l'abri de l'humidité. Utilisez un support ou une mallette de protection pour éviter les chocs et les dommages.

Y a-t-il des pièces de rechange disponibles pour la scie SKIL 5180 ?

Oui, les pièces de rechange pour la scie SKIL 5180 sont disponibles auprès des revendeurs agréés ou sur le site officiel de SKIL.

MODE D'EMPLOI 5180 SKIL

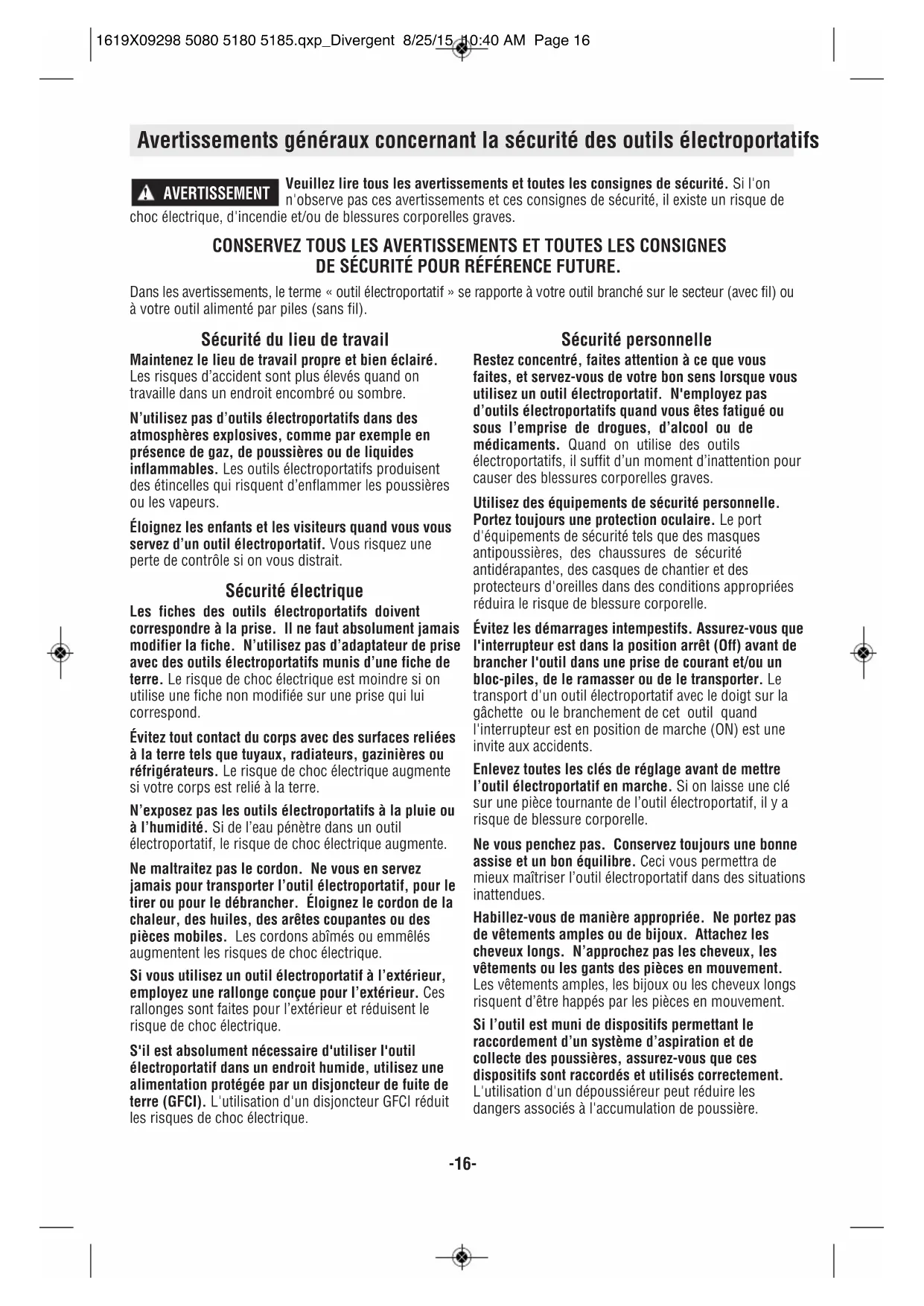

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:40 AM Page 15Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures corporelles graves. CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE. Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil). Avertissements généraux concernant la sécurité des outils électroportatifs AVERTISSEMENT

Sécurité du lieu de travail Maintenez le lieu de travail propre et bien éclairé. Les risques d’accident sont plus élevés quand on travaille dans un endroit encombré ou sombre. N’utilisez pas d’outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent des étincelles qui risquent d’enflammer les poussières ou les vapeurs. Éloignez les enfants et les visiteurs quand vous vous servez d’un outil électroportatif. Vous risquez une perte de contrôle si on vous distrait. Sécurité électrique Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N’utilisez pas d’adaptateur de prise avec des outils électroportatifs munis d’une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond. Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre. N’exposez pas les outils électroportatifs à la pluie ou à l’humidité. Si de l’eau pénètre dans un outil électroportatif, le risque de choc électrique augmente. Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l’outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique. Si vous utilisez un outil électroportatif à l’extérieur, employez une rallonge conçue pour l’extérieur. Ces rallonges sont faites pour l’extérieur et réduisent le risque de choc électrique. S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique. Sécurité personnelle Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d’outils électroportatifs quand vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d’un moment d’inattention pour causer des blessures corporelles graves. Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle. Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents. Enlevez toutes les clés de réglage avant de mettre l’outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l’outil électroportatif, il y a risque de blessure corporelle. Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l’outil électroportatif dans des situations inattendues. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement. Si l’outil est muni de dispositifs permettant le raccordement d’un système d’aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière.

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:40 AM Page 16Consignes de sécurité pour scies circulaires Tenez les mains à l'écart de l'aire de coupe et de la lame. Gardez votre deuxième main sur la poignée auxiliaire ou le carter du moteur. Quand les mains tiennent la scie, elles ne peuvent pas être coupées par la lame. N'introduisez pas la main sous la pièce à travailler. Le garde ne peut pas vous protéger de la lame sous la pièce à travailler. Ajustez la profondeur de coupe en fonction de l'épaisseur de la pièce à travailler. Il doit seulement être possible de voir moins d'une dent complète des dents de la lame au-dessous de la pièce à travailler. Ne tenez jamais la pièce à couper dans vos mains ou sur vos jambes. Fixez la pièce à travailler sur une plateforme stable. Il importe de supporter l'ouvrage adéquatement afin de minimiser l'exposition corporelle, le grippage de lame ou la perte de contrôle. Tenez l'outil électroportatif par les surfaces isolées de préhension quand vous effectuez une opération au cours de laquelle l'outil de coupe peut venir en contact avec des fils dissimulés ou son propre cordon. Le contact avec un fil sous tension rendra également les parties métalliques exposées de l'outil sous tension et de causer un choc électrique à l'opérateur. En refendant, utilisez toujours un guide de refente ou une règle. Ceci améliore l'exactitude de la coupe et réduit les possibilités de grippage de la lame. Utilisez toujours des lames avec trous d'arbre de la dimension et de la forme appropriées (en diamant par rapport à rondes). Les lames qui ne se marient pas avec le système de montage de la scie ne tourneront pas rond. Il en résultera une perte de contrôle. N'utilisez jamais des rondelles ou boulon de lame abîmés ou incorrects. Les rondelles et le boulon de lame ont été conçus spécialement pour votre scie, pour une performance optimale et pour un fonctionnement des plus sûrs. Inspectez la condition et la qualité du bois et si vous trouvez des clous, retirez-les avant de couper. Le bois mouillé, le bois vert ou le bois traité par pression nécessitent une attention spéciale durant la coupe pour prévenir le rebond. Tenez la scie fermement pour prévenir une perte de contrôle. Les figures de ce manuel illustrent le support manuel typique de la scie. Suivant l'usage, l'interrupteur peut ne pas durer aussi DANGER

Veuillez lire tous les avertissements et toutes les consignes de sécurité. AVERTISSEMENT

Utilisation et entretien des outils électroportatifs Ne forcez pas sur l’outil électroportatif. Utilisez l’outil électroportatif qui convient à la tâche à effectuer. L’outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu. Ne vous servez pas de l’outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l’arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé. Débranchez la fiche de la prise ou enlevez le bloc-pile de l’outil électroportatif avant tout réglage, changement d’accessoires ou avant de ranger l’outil électroportatif. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l’outil électroportatif. Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil électroportatif ou qui ignorent ces consignes de s’en servir. Les outils électroportatifs sont dangereux dans les mains d’utilisateurs inexpérimentés. Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu’il n’y a pas de pièces cassées ou d’autre circonstance qui risquent d’affecter le fonctionnement de l’outil électroportatif. Si l’outil est abîmé, faites-le réparer avant de l’utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus. Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser. Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d’outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse. Entretien Faites réparer votre outil électroportatif par un agent de service qualifié n’utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l’outil électroportatif est préservée. 1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:40 AM Page 17-18- longtemps que la scie. Si l'interrupteur fait défaut en position d'arrêt, la scie peut ne pas se mettre en marche. S'il devient défectueux pendant que la scie est en marche, la scie peut ne pas s'arrêter. Dans l'un ou l'autre cas, débranchez la scie immédiatement et ne l'utilisez pas avant qu'elle ne soit réparée. Cette scie circulaire ne doit pas être montée sur une table et convertie en scie de table. Les scies circulaires ne sont pas conçues ni destinées à être utilisées comme scies de table. Causes des rebonds et avertissements associés Le rebond est une réaction soudaine à une lame de scie pincée, grippée ou mal alignée, amenant ainsi la scie non contrôlée à lever et ressortir de l'ouvrage en direction de l'opérateur. Lorsque la lame est pincée ou grippée fermement par le trait de scie qui se referme, la lame bloque et la réaction du moteur ramène rapidement l'outil en direction de l'opérateur. Si la lame devient tordue ou mal alignée dans la coupe, les dents du bord arrière de la lame peuvent s'enfoncer dans la surface supérieure du bois, amenant ainsi la lame à sortir du trait de scie et à revenir vers l'opérateur. Le rebond est le résultat d'une utilisation erronée de l'outil et/ou de méthodes ou de conditions de fonctionnement incorrectes, et on peut l'éviter en prenant les précautions appropriées, comme indiqué ci- après : Maintenez une prise ferme avec les deux mains sur la scie et positionnez vos bras de manière à résister aux forces de rebond. Positionnez votre corps d’un côté ou de l’autre de la lame, mais pas dans la trajectoire de la lame. Le rebond peut faire que la lame saute en arrière, mais l'opérateur peut contrôler les forces de rebond en prenant les précautions appropriées. Lorsque la lame grippe ou lorsqu'une coupe est interrompue pour quelque motif que ce soit, relâchez la gâchette et tenez la scie sans bouger dans l'ouvrage jusqu'à ce que la lame s'arrête complètement. Ne tentez jamais de retirer la scie de l'ouvrage ou de tirer la scie vers l'arrière pendant que la lame est en mouvement, ce qui pourrait provoquer un rebond. Recherchez la cause du grippage de lame et prenez les mesures nécessaires pour le corriger. Lorsque vous remettez une scie en marche dans un ouvrage, centrez la lame de scie dans le trait de scie et assurez-vous que les dents de scie ne sont pas engagées dans l'ouvrage. Si la lame de scie grippe, elle peut remonter ou rebond depuis l'ouvrage lorsque la scie est remise en marche. Supportez les gros panneaux pour minimiser le risque de pincement de lame et de rebond. Les gros panneaux ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous le panneau des deux côtés, près de la ligne de coupe et près du bord du panneau. N'utilisez pas une lame émoussée ou abîmée. Les lames non affûtées ou réglées de façon inappropriée produisent un trait de scie étroit, ce qui cause une friction excessive, un grippage de lame et un rebond. Les leviers de blocage de réglage de biseau et de profondeur de lame doivent être serrés et fermes avant de pratiquer la coupe. Un déplacement du réglage de lame durant la coupe peut causer un grippage et un rebond. Redoubler de prudence en pratiquant une opérations de sciage dans des murs existants ou autres parties aveugles. La lame faisant saillie peut couper des objets qui peuvent causer un rebond. Les rondelles de lame et le boulon sur votre scie ont été conçus de manière à travailler comme un embrayage pour réduire l’intensité des rebonds. Comprenez le fonctionnement et les réglages de l'EMBRAYAGE À COUPLE VARIABLE. Le réglage approprié de l'embrayage, combiné au maniement ferme de la scie, vous permettra de contrôler le rebond. Ne placez jamais votre main derrière la lame de la scie. Le rebond pourrait faire sauter la scie vers l'arrière par-dessus votre main. N’utilisez pas la scie avec un réglage excessif de profondeur de coupe. Une exposition excessive de la lame accroît la possibilité de torsion de la lame dans le trait de scie. Elle accroît également la surface de lame pouvant être pincée, ce qui entraînerait un rebond. Fonction du garde inférieur Vérifiez le garde inférieur pour vous assurer qu'il ferme adéquatement avant chaque usage. N'utilisez pas la scie si le garde inférieur ne bouge pas librement et ne ferme pas instantanément. Ne pincez ou ne fixez jamais le garde inférieur en position ouverte. Si la scie tombe par mégarde, le garde inférieur peut être plié. Levez le garde inférieur uniquement à l'aide de la levier de levage du garde REBOND EMBRAYAGE VARI-TORQUE 1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:40 AM Page 18-19- Avertissements supplémentaires concernant la sécurité inférieur, et assurez-vous qu'il bouge librement et ne vient pas en contact avec la lame ou aucune autre pièce, sous tous les angles et profondeurs de coupe. Vérifiez le fonctionnement du ressort du rappel du garde inférieur. Si le garde et le ressort ne fonctionnent pas adéquatement, ils doivent être réparés avant usage. Le garde inférieur peut fonctionner paresseusement en raison de pièces abîmées, de dépôts gommeux ou d'une accumulation de débris. Le garde inférieur doit être rétracté manuellement uniquement pour des coupes spéciales telles que les « coupes en guichet » et les « coupes combinées ». Levez le garde inférieur à l'aide du levier de levage du garde inférieur. Le garde inférieur doit être relâché dès que la lame pénètre dans l'ouvrage. Pour toutes les autres opérations de sciage, le garde inférieur doit fonctionner automatiquement. Assurez-vous toujours que le garde inférieur couvre la lame avant de déposer la scie sur l'établi ou le plancher. Une lame non protégée, qui continue à marcher par inertie, fera reculer la scie, coupant ainsi tout ce qui est sur son chemin. Sachez le temps qu'il faut pour que la lame s'arrête après relâchement de l'interrupteur. Ne faites pas fonctionner l’outil quand vous le portez sur votre hanche. Le garde inférieur peut s'ouvrir au contact avec vos vêtements. Un contact accidentel avec la lame de scie en rotation pourrait provoquer des blessures graves. À intervalles périodiques, déposez la lame, nettoyez les gardes supérieur et inférieur et la région du moyeu à l'aide de kérosène et essuyez pour sécher, ou nettoyez en soufflant de l'air comprimé. Une maintenance préventive et une utilisation correcte du garde réduiront la probabilité d’un accident. L’emploi d’un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d’électricien en caoutchouc améliorent votre sécurité personnelle. N’utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l’outil semble fonctionner, les composants électriques d’un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l’utilisateur. Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes. Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle. Créez un agenda d’entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n’en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l’essence, le tétrachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer les plastiques. Risque de blessure pour l'utilisateur. Le cordon d'alimentation électrique ne doit être réparé que par un Centre de service usine de Skil ou par une Station service agréée de Skil. Les travaux à la machine tel que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d’autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chimiquement. Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques. AVERTISSEMENT

Symbole Désignation / Explication V Volts (voltage) A Ampéres (courant) Hz Hertz (fréquence, cycles par seconde) W Watt (puissance) kg Kilograms (poids) min Minutes (temps) s Seconds (temps) Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide) n Vitesse nominale (vitesse maximum pouvant être atteinte) .../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute) 0 Position d'arrêt (vitesse zéro, couple zéro ...) 1, 2, 3, ... I, II, III, Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0) Flèche (action dans la direction de la flèche) Courant alternatif (type ou caractéristique du courant) Courant continu (type ou caractéristique du courant) Courant alternatif ou continu (type ou caractéristique du courant) Construction classe II (désigne des outils construits avec double isolation) Borne de terre (borne de mise à la terre) Symbole d'avertissement (Alerte l'utilisateur aux messages d'avertissement) 1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:40 AM Page 20-21- Symboles (suite) IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Symbole Désignation / Explication Désigne le programme de recyclage des piles Li-ion. Désigne le programme de recyclage des piles Ni-Cad. Alerte l’utilisateur pour lire le mode d’emploi Alerte l’utilisateur pour porter des lunettes de sécurité Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories. Ce symbole indique que ce composant est reconnu par Underwriters Laboratories. Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes des États-Unis et du Canada. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada. Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM. 1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 21-22- Description fonctionnelle et spécifications Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil. AVERTISSEMENT

Scies circulaires Numéro de modèle 5080 5180 5185 Capacités maximales Lame 184 mm 184 mm 184 mm Moyeu de lame 15,9mm rond 15,9mm rond 15,9mm rond Profondeur de coupe à 90° 61,9 mm 61,9 mm 61,9 mm Profondeur de coupe à 45° 49,2 mm 49,2 mm 49,2 mm Profondeur de coupe à 51° 42,8 mm 42,8 mm 42,8 mm REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil. FIG. 1 GARDE INFERIEUR SEMELLE

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil. Utilisez seulement une lame de 7 1/4 po conçue pour tourner à une vitesse de 5 300/min (tr/min) ou plus. L’utilisation d’une lame non conçue pour cette scie pourrait causer de graves blessures et des dommages matériels.

1. Appuyez sur le bouton de verrouillage et tournez la

clé jusqu’à en clenchement du dispositif de verrouillage, ce qui a pour effet d’immobiliser l’arbre de la scie. Tout en maintenant le bouton enfoncé, tournez la clé en sens contraire des aiguilles d’une montre et enlevez le GOUJON DE LA LAME et la RONDELLE EXTÉRIEURE (Fig. 2).

2. Assurez-vous que les dents de la scie et la flèche sur

la lame sont dirigées dans le même sens que la flèche figurant sur le garde inférieur de la lame.

3. Faites remonter le garde inférieur de la lame en le

laissant coulisser totalement à l’intérieur du capot. Profitez-en pour vérifier l’état et le fonctionnement du RESSORT DU GARDE INFÉRIEUR.

4. Glissez la lame dans la fente de la semelle et placez-la

contre la RONDELLE INTÉRIEURE de l’arbre. Assurez- vous que le plus grand côté des rondelles INTÉRIEURE et EXTÉRIEURE appuie carrément sur la lame.

5. Reposez la RONDELLE EXTÉRIEURE. Vissez d’abord

le GOUJON DE LA LAME à la main, puis SERREZ-LE DE 1/8 DE TOUR (45°) AU MOYEN DE LA CLÉ LIVRÉE AVEC LA SCIE. N’utilisez pas de clés plus longues car vous risqueriez de trop serrer le goujon. EMBRAYAGE « VARI-TORQUE » L’embrayage est assuré par la friction de la RONDELLE EXTÉRIEURE sur la LAME et il permet à l’arbre de continuer à tourner si la lame éprouve une résistance excessive. Si le GOUJON DE LA LAME est correctement serré (tel qu’il est expliqué à l’étape 5 du chapitre intitulé Montage de la lame), la lame glissera sur son arbre quand elle éprouve une résistance excessive, ce qui réduit le risque de REBOND. Il est possible qu’un seul et même réglage ne convienne pas à tous les matériaux. En cas de glissement exagéré de la lame, resserrez-en légère ment le goujon (moins de 1/8 de tour). LE SERRAGE EXCESSIF DU GOUJON DE LA LAME REND LE DISPOSITIF DE DÉBRAYAGE ABSO - LUMENT INUTILE. AVERTISSEMENT

RONDELLE EXTERIEURE Grand diamètre orienté vers la lame RONDELLE INTÉRIEURE Grand diamètre orienté vers la lame LAME GARDE INFERIEUR GARDE SUPÉRIEUR

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 23RÉGLAGE DU BISEAU Débranchez la fiche de la prise de courant. La semelle peut être réglée jusqu'à 45° en desserrant l'écrou à oreilles de réglage de biseau à l'avant de la scie. Alignez à l'angle désiré sur le secteur gradué. Serrez ensuite l'écrou à oreilles de réglage du biseau (Fig. 6). En raison de l'engagement d'une plus grande surface de la lame dans la pièce et la stabilité réduite de la semelle, la lame risque de gripper. Tenez la scie solidement et gardez la semelle bien d'aplomb sur la pièce.

Consignes de fonctionnement

REGLAGE DE LA PROFONDEUR DE COUPE

Débranchez la fiche de la prise de courant. Desserrez le levier de réglage de la profondeur qui se trouve entre le capot et la poignée de la scie. Maintenez la semelle en place d’une main et levez ou baissez la scie par la poignée de l’autre main. Serrez le levier à la profondeur de coupe désirée. Vérifiez si la profondeur est bien celle que vous désirez (Fig. 3). Pour réduire le risque d’écaillage des bords de la pièce à couper, la lame ne devrait pas dépasser de plus de la longueur d’une dent au dos de la pièce (Fig. 4).

VERIFICATION DE L’ANGLE DE COUPE 90°

Débranchez la fiche de la prise de courant. Placez la semelle au réglage maximum de profondeur de coupe. Desserrez l'écrou à oreilles de réglage du biseau, réglez-le à 0° sur le secteur, resserrez l'écrou à oreilles, et, à l'aide d'une équerre, vérifiez si la lame forme exactement un angle de 90° avec la surface plane du dessous de la semelle (Fig. 5). Si un réglage s'avère nécessaire, inclinez la semelle à 45°, serrez l'écrou à oreilles de réglage du biseau, et pliez la « PATTE » à l'aide d'une clé réglable ou de pinces (Fig. 5). ÉCROU À OREILLES

Graduée en fonction des dimensions standard du bois d’œuvre

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 24CLÉ ET CASE DE REMISAGE Une zone de remisage est prévue sur l’outil (Fig. 3). La clé est dans la position correcte lorsque le deuxième cran de verrouillage est engagé. La clé doit être insérée avec l’orientation correcte (Fig. 7). Une insertion incorrecte de la clé pourrait endommager l’ouvrage. GUIDE D’AL IGNE

(modèles 5180 et 5185 seulement) Quand vous branchez l’outil sur une alimentation électrique, le témoin de mise sous tension s’allume pour indiquer que l’outil est sous tension (Fig. 1).

INTERRUPTEUR DE SÛRETE

L’interrupteur de sûreté est conçu de manière à prévenir les démarrages accidentels. Pour actionner l’interrupteur de sûreté, appuyez sur le bouton de relâchement avec botre pouce d’un côté ou de l’autre de la poignée afin de déverrouiller, puis tirez la gâchette (Fig. 1). Lorsque la gâchette est relâchée, le bouton engage automatiquement l’interrupteur de sûreté, et la gâchette n’est plus en fonction (reportez-vous à INTERRUPTEUR et COUPES GENERALES). INTERRUPTEUR À la mise en marche, tenez l’outil à deux mains. Le couple du moteur risque de le renverser. Pour mettre l’outil en marche, appuyez sur le bouton de relâchement de l’interrupteur de sécurité avec votre pouce d’un côté ou de l’autre de la poignée afin de déverrouiller, puis tirez la gâchette (Fig. 1). La scie devrait tourner à plein régime AVANT de commencer à scier et elle ne devrait être arrêtée qu’APRÈS avoir terminé la coupe. Pour prolonger la durée utile de l’interrupteur, évitez de mettre le moteur en marche et de l’arrêter en sciant. COUPES REGULIERES Tenez toujours la poignée de la scie d'une main et la poignée auxiliaire ou le logement de l'autre main. Assurez-vous que vos mains ne gênent pas le mouvement de la garde inférieure. Serrez-la fermement et actionnez l’interrup teur énergiquement. Ne forcez jamais la scie outre mesure. Exercez une pression modérée et soutenue. Après avoir terminé une coupe et relâché la gâchette, souvenez-vous que la lame ralentit et qu’il lui faut un certain temps pour s’arrêter complètement. Évitez que la scie ne vienne frôler votre jambe ou votre côté car, étant donné qu’il est rétractible, le garde inférieur de la lame risquerait de s’agripper à vos vêtements et d’exposer la lame. Sachez qu’une partie de la lame est exposée en permanence à l’endroit où finis sent le capot et le garde inférieur de la lame. Pour recommencer à scier, suivant un arrêt, appuyez sur la gâchette et attendez que la lame ait atteint son régime maximal avant de rentrer lentement dans la pièce. Lors de coupes en travers, les fibres du bois ont tendance à se déchi queter et à se soulever. Vous pouvez minimiser le problème en avançant lentement la scie. Pour réaliser une coupe nette, il est recommandé d’utiliser une lame pour coupe en travers ou à onglets. AVERTISSEMENT

Débranchez la fiche de la prise de courant avant de procéder à des réglages. Réglez la profondeur en fonction du matériau à couper. Rebranchez ensuite la fiche dans la prise de courant. Tenez la poignée principale de la scie d’une main, inclinez la scie vers l’avant et faire reposer l’avant de la semelle sur le matériau à couper. Alignez l’encoche du guide de coupe sur le trait que vous avez dessiné. Élevez le garde inférieur en vous servant du levier de levage du garde inférieur, et tenez l’avant de la semelle de l’autre main (Fig. 9). Positionnez la scie de façon que la lame dépasse à peine le bord du matériau à couper. Mettez le moteur en marche et, après qu’il aura atteint sa vitesse de fonctionnement normale, abaissez progressivement l’extrémité arrière de la scie en faisant pression sur l’extrémité avant de la semelle. Une fois que la semelle reposera à plat sur la surface à couper, relâchez le garde inférieur et déplacez votre main qui tient l’extrémité avant de la semelle pour saisir la poignée auxiliaire. Puis coupez dans le sens approprié pour terminer la coupe. Attendez l’arrêt complet de la lame avant de retirer la scie du trait que vous venez de tailler dans le matériau. De même, ne ramenez jamais la scie vers l’arrière, car la lame peut sortir du matériau risquant de provoquer un REBOND. Soulevez la scie et tournez- la en sens opposé pour achever normalement la coupe dans l’autre sens. Si les coins de votre coupe en plongée ne sont pas complètement coupés, utilisez une scie sauteuse ou une scie égoïne pour finir les coins. FIG. 9 LEVIER DE LEVAGE DU GARDE INFERIEUR FIG. 10 MAUVAISE MANIÈRE FIG. 11 BONNE MANIÈRE AVERTISSEMENT

Les grandes feuilles et les longs panneaux fléchissent ou plient, selon la façon dont ils sont soutenus. Si vous essayez de les couper sans les avoir mise au niveau et soutenus par des supports au préalable, la lame aura tendance à gripper provoquant des REBONDS et la surcharge du moteur (Fig. 10). Placez le panneau ou la planche sur des supports situés à proximité de la ligne de coupe, comme l’indique la (Fig. 11). Assurez-vous que la pro fon deur de coupe est réglée de manière à ce que la lame ne traverse que la feuille ou la planche à couper, sans faire d’entailles dans la table de travail ou l’établi. Les deux-par-quatre utilisés pour soulever et soutenir la pièce devraient reposer à plat entre celle-ci et la table ou l’établi. Ne placez jamais les deux-par-quatre sur leurs côtés plus étroits car cet arrangement man que rait de stabilité. Si la feuille ou le panneau est plus grand que la table ou l’établi, placez-le sur des deux-par-quatre sur le plancher et assujettissez-le.

Cet outil n’est pas conçu pour être utilisé avec des meules de tronçonnage pour couper des métaux ou des matériaux de maçonnerie. N’utilisez pas de meules abrasives avec des scies circulaires. La poussière produite par l’abrasion risquerait de causer une défaillance du dispositif de garde inférieur. AVERTISSEMENT

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 26Service Tout entretien préventif effectué par des personnels non autorisés peut résulter en mauvais placement de fils internes ou de pièces, ce qui peut présenter un danger grave. Nous vous conseillons de faire faire tout l’entretien par un centre de service d’usine Bosch ou une station service agréée Bosch.

LUBRIFICATION DE L’OUTIL

Votre outil Skil a été lubrifié correctement en usine et il est prêt à l’utilisation. Nous vous conseillons de re- graisser les outils qui comportent des engrenages avec un lubrifiant à engrenages spécial à chaque fois que vous changez les balais.

Les balais (ou charbons) et le collecteur de votre outil ont été conçus pour apporter de nombreuses heures de fonctionnement fiable. Pour maintenir le rendement du moteur à son maximum, nous vous conseillons de contrôler les balais tous les deux à six mois. Il ne faut utiliser que des balais de rechange Skil d’origine et conçus pour votre outil. PALIERS Si les paliers commencent à faire du bruit (à cause de surcharges importantes ou du toupillage de matériaux très abrasifs) il faut les faire remplacer immédiatement pour éviter la surchauffe ou une panne de moteur. Nettoyage Pour éviter les accidents, il faut toujours débrancher l’outil avant de le nettoyer ou de l’entretenir. Le meilleur moyen de nettoyer l’outil est d’utiliser de l’air comprimé sec. Il faut toujours porter des lunettes de protection quand on utilise de l’air comprimé. Les ouïes de ventilation et les leviers de l’interrupteur doivent rester propres et exempts de corps étrangers. Ne tentez pas de les nettoyer en enfonçant des objets pointus dans les orifices. Certains agents de nettoyages et certains dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l’essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l’ammoniaque ainsi que les détergents domestiques qui en contiennent. Entretien AVERTISSEMENT

La lame universelle fournie avec la scie convient tant pour les coupes en travers que pour les coupes de refente. La refente est la coupe en long, en sens du grain du bois. Les coupes de refente sont faciles à exécuter avec un guide de refente (Fig. 12). Le guide de refente (non livré avec la scie) est disponible moyennant supplément de prix. Pour fixer le guide, insérez le guide à travers les fentes pratiquées dans la semelle jusqu'à la largeur désirée, comme illustré, et fixez à l'aide de l'écrou à oreilles (non livré avec la scie). Veillez à ce que le guide de refente ne fasse pas obstacle au libre mouvement du dispositif de protection inférieur et de la lame de la scie. L’entrée en contact du guide de refente et du dispositif de protection inférieur ou de la lame peut causer des dommages matériels et des blessures graves.

Si vous devez exécuter une coupe de refente sur de grandes feuilles, il est possible que le guide de refente ne soit pas assez long pour permettre d’exécuter une coupe à la largeur désirée. Dans ce cas, une planche bien droite de 25 mm (1") d’épaisseur fixée à la feuille au moyen de serres ou de clous peut servir de guide (Fig. 13). Faites glisser le côté droit de la semelle contre la planche. Assurez-vous que les brides de fixation ne font pas obstacle au mouvement libre de la scie.

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 27-28- Accessoires Si un cordon de rallonge s'avère nécessaire, vous devez utiliser un cordon avec conducteurs de dimension adéquate pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches. REMARQUE : Plus le calibre est petit, plus le fil est gros.

• Clé 1619X07602 ** Guide de Refente 95100 ** Sac de transport 1619X05635 (* = équipement de série) (** = accessoires optionnels)

Les lames finissent par s’émousser, même à couper des pièces de bois régulières. Si vous constatez que vous devez forcer la scie à avancer plutôt que de la guider simplement vers la ligne de coupe, il est probable que la lame est émoussée ou souillée de résine. Quand vous devez enlever la gomme et la résine de la lame de votre scie, débranchez d’abord la scie avant d’enlever la lame. Souvenez-vous que les lames sont des objets tranchants et qu’elles doivent être manipulées avec soin. Essuyez la lame avec du kérosène ou un dissolvant similaire pour enlever l’accumulation de gomme et de résine. À moins que vous soyez parfaitement familier avec l’affûtage des lames, nous vous déconseillons de l’essayer. Cordons de rallonge Intensité

Longueur en pieds Longueur en mètres

L’utilisation de tout autre ac cessoire non spécifié dans ce manuel peut présenter un danger. AVERTISSEMENT

1619X09298 5080 5180 5185.qxp_Divergent 8/25/15 10:41 AM Page 28-29- Guide de diagnostic Commencer par lire le mode d'emploi ! Débranchez le cordon d'alimentation de la prise de courant avant d'effectuer des réglages ou d'assembler la lame. PROBLÈME : LA SCIE NE DÉMARRE PAS. CAUSES POSSIBLES : 1. Le cordon d'alimentation n'est pas branché.

2. Le fusible est grillé ou le disjoncteur est déclenché.

3. Le cordon d'alimentation est endommagé.

4. L'interrupteur est grillé.

5. L'actionnement de la gâchette ne met pas l'outil en marche.

SOLUTIONS : 1. Brancher le cordon de la scie.

2. Remplacer le fusible ou réenclencher le disjoncteur.

3. Inspecter le cordon pour évaluer les dommages possibles. En cas

d'endommagement, faire remplacer le cordon par un Centre de service ou une station service Skil agréé.

4. Faire remplacer l'interrupteur par un Centre de service ou une station service Skil agréé.

5. Relâcher l'interrupteur de sûreté comme décrit à la page 24.

PROBLÈME : LA LAME NE TOURNE PAS À UNE VITESSE SUFFISANTE. CAUSES POSSIBLES : 1. La rallonge du cordon d'alimentation est trop long ou son calibre est trop faible.

2. La tension secteur est insuffisante.

SOLUTIONS : 1. Utiliser une rallonge adéquate.

2. Contacter la compagnie d'électricité.

PROBLÈME : VIBRATIONS EXCESSIVES

CAUSES POSSIBLES : 1. La lame est déséquilibrée.

2. L'ouvrage n'est pas assujetti ou supporté comme il faudrait.

SOLUTIONS : 1. Mettre la lame au rebut et en utiliser une autre.

2. Assujettir ou supporter l'ouvrage comme illustré aux pages 24 et 26.

PROBLÈME : LES COUPES TRANSVERSALES NE SONT PAS D'ÉQUERRE. CAUSE POSSIBLE : 1. La semelle n'est pas ajustée correctement.. SOLUTION : 1. Dans la section « Consignes de fonctionnement », voir les rubriques intitulées « Réglage du biseau » (page 24), « Guide d'alignement » (page 25), « Coupe de grandes feuilles » (page 26) et « Coupes de refente » (page 27). PROBLÈME : LA LAME SE COINCE OU SUBIT UN ÉCHAUFFEMENT EXCESSIF, OU LE MOTEUR CALE PENDANT LES COUPES EN LONG. CAUSES POSSIBLES : 1. La lame est émoussée et la voie des dents est mal adaptée.

2. L'ouvrage est gondolé.

3. La lame se bloque.

4. L'ouvrage n'est pas supporté adéquatement.

SOLUTIONS : 1. Mettre la lame au rebut et en utiliser une autre.

2. S'assurer que l'ouvrage est placé avec le côté concave (creux) VERS LE BAS, et faire

avancer lentement (page 26).

3. Assembler la lame et serrer l'embrayage Vari-Torque conformément aux « Instructions

d'assemblage » (voir page 23).

4. Assujettir ou supporter l'ouvrage comme illustré aux pages 24 et 26.

PROBLÈME : DÉRAPAGE DE LA LAME CAUSE POSSIBLE : 1. L'outil ne coupe pas l'ouvrage. SOLUTION : 1. Assembler la lame et serrer l'embrayage Vari-Torque conformément aux « Instructions d'assemblage » (voir page 23). AVERTISSEMENT

HIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL DEALER OR IMPORTER. GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES GRAND PUBLIC SKIL PORTATIFS POUR USAGE INDUSTRIEL HD, SHD ET MAG Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques grand public SKIL portatifs pour usage industriel HD, SHD et MAG seront exempts de vices de matériau ou de façon pendant une période d'un an depuis la date d'achat. Les modèles d'outils électriques grand public

KIL portatifs seront exempts de vices de matériau ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé professionnellement. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses en termes de matériau ou de façon,

ourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation ou altération bricolée par quelqu’un d’autre que le Vendeur ou le personnel d’une station-service agréée. En cas de réclamation sous la présente garantie limitée, l’acheteur est tenu de renvoyer l’outil complet en port payé à un centre de service-usine SKIL ou une station-service agréée. Pour trouver les coordonnées de la station-service agréée SKIL la plus proche, veuillez visiter
