Conforto DC Max - Ventilateur SPC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec éclairage LED
Marque	SPC
Modèle	Conforto DC Max
Nombre de vitesses	6 vitesses
Modes de fonctionnement	Normal, Sommeil, Naturel, Été/Hiver
Minuterie	1h, 4h, 8h
Éclairage LED	Oui, avec réglage de luminosité et température de couleur
Télécommande	Incluse, avec fonction de recodage
Connectivité	Wi-Fi 2,4 GHz, application SPC IoT
Hauteur de montage minimale	2,3 mètres
Distance minimale aux murs/obstacles	30 cm
Alimentation électrique	220-240 V ~ 50/60 Hz
Capacité du support de montage	30 kg minimum
Outils nécessaires	Vis, chevilles, tournevis, kit d'équilibrage fourni
Entretien	Nettoyage avec chiffon sec ; vérification des fixations deux fois par an
Sécurité	Installation par un électricien qualifié ; couper l'alimentation avant intervention ; ne pas utiliser de gradateur
Inversion du sens de rotation	Oui, via télécommande (mode été/hiver)
Pièces détachées	Télécommande, récepteur, kit d'équilibrage, ampoule LED (d'origine)
Assistance technique	support.spc.es

FOIRE AUX QUESTIONS - Conforto DC Max SPC

Quel est le sens de rotation en mode été ?

En mode été, le ventilateur tourne dans le sens inverse des aiguilles d'une montre pour créer un flux d'air descendant rafraîchissant.

Comment changer le sens de rotation du ventilateur ?

Utilisez le commutateur de la télécommande. Arrêtez d'abord le ventilateur et attendez qu'il s'arrête complètement avant de changer le sens.

Comment synchroniser la télécommande avec le récepteur ?

Mettez le ventilateur sous tension, puis dans les 30 secondes, appuyez sur le bouton ON/OFF de la télécommande pendant 5 secondes. Un bip confirme la synchronisation. Éteignez puis rallumez le ventilateur pour finaliser.

Pourquoi mon ventilateur balance-t-il ?

Un léger balancement est normal. Pour le réduire, vérifiez que toutes les pales sont bien fixées et équidistantes du plafond. Utilisez le kit d'équilibrage fourni en fixant le clip puis le poids sur la pale qui améliore l'équilibre.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec. N'utilisez pas d'eau, de benzine, d'alcool ou de solvants chimiques. Ne pas utiliser de produits abrasifs ou en aérosol.

Puis-je utiliser le ventilateur avec un variateur de lumière ?

Non, ne connectez pas l'alimentation du moteur à un gradateur ou interrupteur d'éclairage. Cela endommagerait le moteur. Utilisez uniquement le contrôleur fourni.

Comment régler la lumière LED ?

Utilisez la télécommande ou l'application SPC IoT pour allumer/éteindre, régler la luminosité et la température de couleur (blanc chaud à blanc froid).

Quelle hauteur minimale pour l'installation ?

Le ventilateur doit être installé de manière à ce que les pales se trouvent à plus de 2,3 mètres du sol.

Comment connecter le ventilateur à l'application SPC IoT ?

Téléchargez l'application, créez un compte, ajoutez un appareil. Mettez le ventilateur en mode synchronisation en appuyant sur le bouton 8h pendant 5 secondes (bip), puis connectez-vous à un réseau Wi-Fi 2,4 GHz.

Que faire si la télécommande ne fonctionne plus ?

Recodez la télécommande en suivant la procédure de synchronisation. Si cela ne fonctionne pas, vérifiez les piles de la télécommande ou remplacez-la par une pièce d'origine SPC.

MODE D'EMPLOI Conforto DC Max SPC

1. Support plafond
2. Fleuron
3. Tige
4. Couvercle supérieur
5. Cache
6. Attache
7. Passant
8. Crochet R
9. Moteur
10. Couvercle inférieur

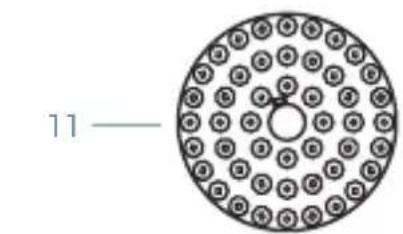

11. Lampe led
12. Couvercle lampe
13. Telecommande et récepteur
14. Lames

OUTILS NÉCESSAIRES

Suivez ces instructions pour garantir une installation sure et un fonctionnement correct de cet équipement.

L'installation électrique doit être effectuee par une personne qualifiée.

Cet apparéil n'est pas un jouet. Le nettoyage et l'entretien à effectuer par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.

Le ventilateur doit être installé de manière à ce que les pales se trouvent à plus de 2,3 m du sol. Assurez-vous que le lieu de montage du ventilateur se trouve à au moins 30 cm de tout mur ou autre obstruction que les pales du ventilateur pourrait toucher. Plus la distance est grande, plus le flux d'air produit est efficace.

Il est recommendé de dire les instructions suivantes pour assurer votre sécurité:

1. L'installation électrique doit être réalisée par une personne qualifiée e conformément aux normes en vigueur dans le pays d'installation.
2. Toute intervention sur les connexions électriques de l'appareil, ainsi que son nettoyage, ne doit être effectués qu'après s'être assuré que l'alimentation électrique générale de l'installation est coupée, en désarmant le disjoncteur de protection correspondant de l'installation pour garantir l'isolement total de l'alimentation électrique.
3. Vous doivent vous assurer que le support de montage est fixé à une structure de plafond capable de supporter au moins 30kg au moyen des vis fournies. Vous doivent vous assurer que les vis sont filétées sur toute leur longueur. En cas de montage sur une boîte de jonction au plafond, vous doivent fixer le support du ventilateur suffisamment pour l'empêcher de se desserrer ou de tourner.
4. Le cable de masse du ventilateur doit être connecté au réseau de masse de l'installation, afin d'éviter tout détournement représentant un risque pour les personnes.
5. Ne connectez pas l'alimentation du moteur du ventilateur à un élément de régulation/gradateur, un potentiamètre ou un interrupteur d'éclairage, car cela entrainerait un dysfonctionnement du ventilateur et/ou endommagerait le moteur du ventilateur. Pour le raccordement électrique, il est nécessaire d'incorporer un sectionneur conforme aux règles d'installation, qui assure la coupure omnipolaire, directement relié aux bornes d'alimentation et doit avoir une séparation des contacts dans tous ses pôles, ce qui assure une déconnexion totale dans les conditions de surtension de catégorie III. Utilisez uniquement le contrôleur de ventilateur pour démarrer ou arrêter le ventilateur.
6. Il est recommendé de ne pas utiliser ce type de ventilateur dans la mêmepiece en même temps que les installations de gaz.

7. Le ventilateur doit être arrêté et avoir cesser de tourner complètement avant d'inverser son sens de rotation. Cela permettra d'eviter d'endommager son moteur et son unité de commande si nécessaire.

8. N'insérez rien qui puisse heurter les pales du ventilateur pendant la rotation, car cela pourrait cause des blessures, endommager les pales et déséquilbrer l'appareil en provoquant des vibrations et des oscillations.

9. Àpès avoir monté le ventilateur, assurez-vous que toutes les fixations sont bien fixées et serrerées pour éviter tout bruit causé par des pieces desserrées.
10. En raison du mouvement du ventilateur, certaines attaches peuvent se desserrer. Vérifiez toutes les fixations au moins deux fois par an pour vous assurer qu'elles sont bien serrées. Si nécessaire, elles doivent être resserrées.
11. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou des personnes ayant une qualification similaire afin d'éviter tout risque.
12. Le luminaire ne doit être remplaçée que par l'un luminaire d'origine fourni par le fabricant.

INSTALLATION.

Retirez tous les composants. Placez le moteur sur un tissu ou une surface douce pour éviter d'endommager sa finition.

Manipuez l'ensemble avec précaution pour éviter de plier ou de rayer son boîtier.

Le ventilateur doit être monté au sol ou sur une table suffisamment grande pour qu'aucun élément ne puisse tomber.

1. Montez le support du ventilateur au plafond en respectant les distances de 2,3 metres de hauteur minimum et sans obstacles à 0,3 metre autour du ventilateur.

1. Mettez les vis qui maintainennent les pales du ventilateur. Ne serrez pas les vis au maximum, placez-les toutes et serrez-les en même temps pour que les lames soient uniformes.

1. Montez la tige de cette façon, en veillant à ce que le crochet de type R ne se détache pas et que les câbles ne passent pas dans la tige.

1. Placez la goupille sur le dessus de la tige.

1. Serrez les vis qui maintainnent l'attache à la tige.

1. Suspendez le ventilateur en appuyant l'attache sur le support de plafond.

1. Insérez le récepteur à distance dans le support au plafond.

FR

1. Connectez les cables qui sortent de la tige de selle et ceux qui sortent du bornier situé sur le support au récepteur à distance. Ensuite, connectez les cables suspendus au plafond (phase à phase, neutr à neutr et terre à terre, selon les réglementations locales, les couleurs peuvent varier) à l'entrée de la barrette d'alimentation (assurez-vous d'avoir baisse les disjoncteurs et respectez les couleurs des cables).

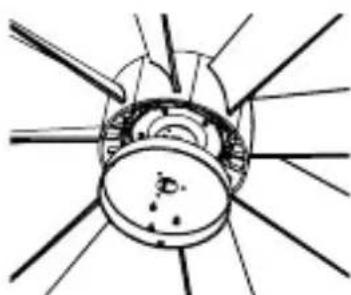

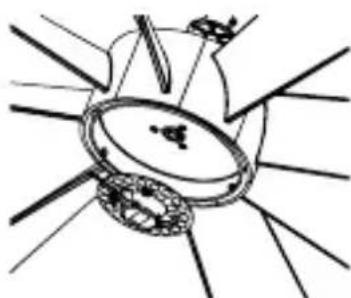

1. Placez le couvercle du bas du ventilateur à l'aide des 3 vis et faites passer les deux fils dans le trou central.

1. Placez le couvercle du bas du ventilateur à l'aide des 3 vis et faites passer les deux fils dans le trou central.

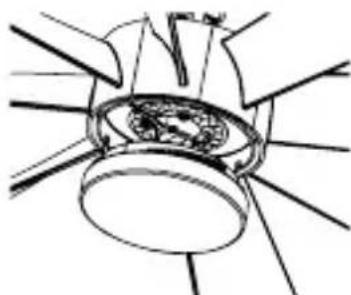

1. Placez le couvercle de la lampe en le tournant dans le sens des aiguilles d'une montre.

Téléchargez l'APP SPC IoT - Installez-la - Créez votre compte / Connexion.

2

CreezVote famille et les pieces de vous maison.

Ajouter votre apparéil.

Une fois connecté au courant, et avant d'entrée en mode de synchronisation, vérifie que le ventilateur fonctionne en utilisant la télécommande.

5

Synchronisez votre apparéil avec l'application SPC IoT. Appuyez sur le bouton 8h pendant 5 secondes, le ventilateur émettra un bip, puis entra en mode synchronisation.

Introduisez le réseau Wi-Fi 2.4Ghz de votre domicile (réseaux 5Ghz non supportés) - un pourcentage s'affichera, lorsqu'il atteindre 100% l'appareil aura eté ajoute avec succès.

Vous pouvez contrôleer votre ventilateur via votre télécommande ou via le panneau de contrôle de votre application SPC IOT.

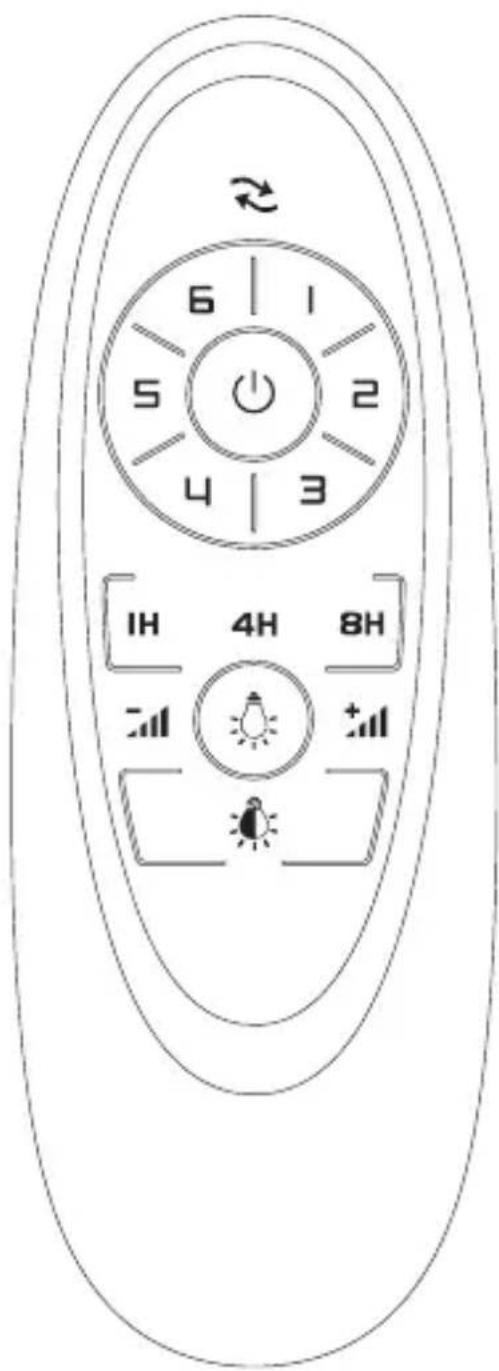

Changement de sens de rotation

Eteindre le ventilateur

1

Vitesse 1

Vitesse 2

Vitesse 3

Vitesse 4

Vitesse 5

Vitesse 6

IH

Programmation 1h

Programmation 4h

Programmation 8h

Augmenter l'intensité de la LED

Réduire l'intensité de la LED

Allumer / eteindre la LED

Changer la tonalité de la LED

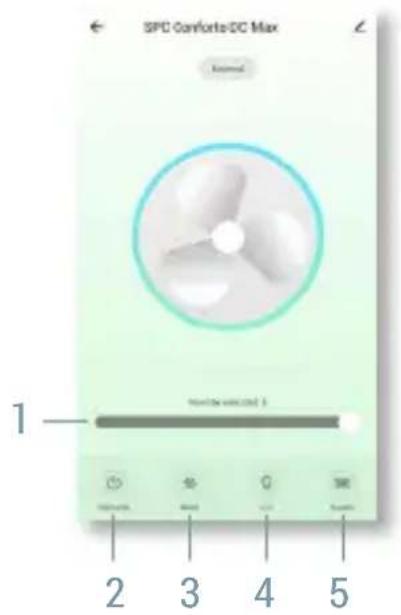

APP SPC IOT.

Depuis l'application SPC IOT, vous pouvez acceder aux différents contrôles que votre ventilateur vous proposé:

1. Vitesse:

Faites glisser la commande horizontale pour modifier la vitesse du ventilateur.

2. Interrupteur:

Permet d'allumer ou d'eteindre le ventilateur.

3. Modos:

Normal - Ajustez la vitesse avec le curseur horizontal.

Sommeil - Réduisez le bruit au minimum pour ne pas être dérangependant votre sommeil.

Naturel - le ventilateur change de puissance pour vous donner une sensation naturelle de brise.

4. Lumière:

Dans ce menu, vous pouvez allumer, eteindre et regler la luminosite et la tempereure de couleur de la luziere de votre ventilateur.

5. Reglages:

Direction du ventilateur.

Mode eté - Génére un courant d'air descendant pour vous rafraîchir.

Mode hivernal - Aspire l'air froid du sol pour que la chaleur du plafond descende.

Minuterie -Programme I'arrêt du ventilateur.

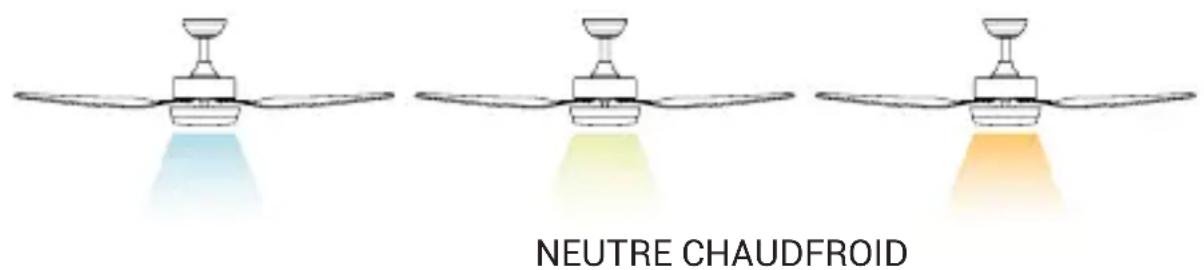

CHANGEMENT DE LA TEMPERATURE DE LA COULEUR DE LA LUMière.

FR

Vous pouvez modifier la température de couleur de la lumière, en utilisant la télécommande ou l'application SPC IoT depuis votre terminal.

SENS DE ROTATION. OPTION HIVER/ÉTÉ.

Le commutateur de la télécommande contrôle la direction, dans le sens des aiguilles d'une montre et dans le sens inverse.

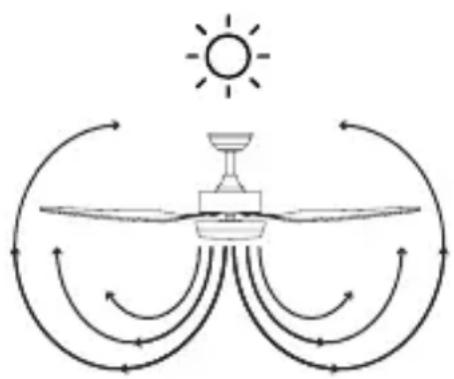

Option eté - Le ventilateur tourne dans le sens inverse des aiguilles d'une montre. Le flux d'air descendant cree un effet de refroidissement comme le montre l'illustration.

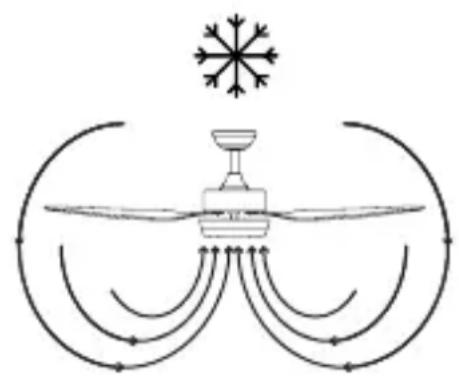

Option hiver - Le ventilateur tourne dans le sens des aiguilles d'une montre. Un courant ascendant éloigne l'air chaud de la zone du ventilateur, comme le montre l'illustration. Cela permet de régler le chauffage à un niveau inférieur.

Note: Arrêtez le ventilateur et attendez qu'il s'arrête complètement avant de changer le sens de rotation des pales.

RECODAGE DE LA TÉLECOMMANDE AVEC LE RÉCEPTEUR.

Au cas où la télécommande perdrait le lien avec le récepteur du ventilateur, suivez les étapes suivantes :

1. Mettez le ventilateur à contrôler sous tension (interrupteur mural), puis, dans les 30 secondes qui suivent, appuyez sur le bouton "ON/OFF" de la télécommande et maintenez-le enforcé pendant 5 secondes.
2. Un BIP indique que la connexion a ete effectue et que l'equipement peut fonctionner normalement.
3. La télécommande et le récepteur du ventilateur sont maintainant synchronisés. Éteignez le ventilateur à l'aide de l'interrupteur mural et rallumez-le, cette étape est celle qui clôt le processus de synchronisation.

Note: Une seule télécommande peut contrôler plusieurs unités du même modele de ventilateur. La télécommande est spécifique à votre modele de ventilateur.

ÉQUILIBRAGE - PROBLEMES D'ÉQUILIBRAGE LORS DU FONCTIONNEMENT DU VENTILATEUR.

Le balancement du corps du ventilateur pendant le fonctionnement n'est pas un symptôme de dysfonctionnement (atteignant même quelques centimétres). Pour réduire le balancement, vous pouvez, lorsque le ventilateur est étant:

1. Vérifiez la distance entre chaque lame et le plafond. La mesure par rapport au plafond peut être effectue comme indiqué dans l'image suivante.
2. Vérifiez que toutes les lames sont correctement fixées en serrant toutes les vis.

Si, après les étapes précédentes, l'équilibrage n'a pas été résolu, il est nécessaire d'appliquer l'équilibrage dynamique, avec le kit fourni, comme expliqué ci-dessous:

1. Allumez le ventilateur à la vitesse la plus élevé pour produit le plus de balancement.

2. Éteignez le ventilateur. Sélectionnez une lame et placez le clip (voir figure) dessus, à mi-chemin entre le support et le bord de la lame.

3. Allumez le ventilateur, vérifie si le balancement s'est aggravé ou amélioré. Eteignez-le à nouveau et, s'il ne s'est pas amélioré, placez le clip sur une autre lame. Répétez ce processus et déterminez qu'elle lame améliore l'équilibre.

4. Laissez le clip sur la lame qui donne le meilleur résultat. Déplacez le clip vers l'avant ou vers l'arrière sur ladite lame jusqu'à ce que vous trouviez la position qui donne le meilleur résultat.

5. Retirez ensuite le clip et placez un des poids en haut sur la ligne centrale de la lame, à la hauteur de la position où se trouvait le clip.

ENTRETIEN ET NETTOYAGE.

1. Le mouvement naturel du ventilateur peut entrainer le desserrage de certaines connexions. Vérifiez les connexions de support, les attaches et les fixations de lame deux fois par an. Veillez à ce qu'elles soient fixées.

2. Nettoyez régulierement le ventilateur pour le maintainir en bon état. Utilisez un chiffon pour nettoyer l'équipement, n'utilisez pas de benzine, d'alcool ou de solvants chimiques. N'utilisez pas de produits abrasifs ou en aérosol. N'utilisez pas d'eau pour le nettoyer, car cela pourrait endommager le moteur ou provoquer un choc électrique.

Note: le non-respect de ces instructions entrainera la perte de la garantie de l'équipement.

TEILELISTE.

FR: Pour en savoir plus à propos du fonctionnement de cet apparéil ou pour répondre à vos questions d'ordre technique, rendez-vous sur le site: support.spc.es
