Produkttyp	Deckenventilator mit LED-Beleuchtung
Marke	SPC
Modell	Conforto DC Max
Anzahl der Geschwindigkeiten	6 Geschwindigkeiten
Betriebsmodi	Normal, Schlaf, Natürlich, Sommer/Winter
Timer	1 Std., 4 Std., 8 Std.
LED-Beleuchtung	Ja, mit einstellbarer Helligkeit und Farbtemperatur
Fernbedienung	Inklusive, mit Neucodierungsfunktion
Konnektivität	Wi-Fi 2,4 GHz, SPC IoT App
Minimale Montagehöhe	2,3 Meter
Mindestabstand zu Wänden/Hindernissen	30 cm
Stromversorgung	220-240 V ~ 50/60 Hz
Tragfähigkeit der Montagehalterung	Mindestens 30 kg
Erforderliche Werkzeuge	Schrauben, Dübel, Schraubendreher, beiliegendes Auswuchtkit
Wartung	Reinigung mit trockenem Tuch; Überprüfung der Befestigungen zweimal jährlich
Sicherheit	Installation durch einen qualifizierten Elektriker; Stromversorgung vor Eingriffen unterbrechen; keinen Dimmer verwenden
Drehrichtungsumkehr	Ja, über Fernbedienung (Sommer-/Wintermodus)
Ersatzteile	Fernbedienung, Empfänger, Auswuchtkit, LED-Lampe (Original)
Technischer Support	support.spc.es

Häufig gestellte Fragen - Conforto DC Max SPC

Welche Drehrichtung hat der Ventilator im Sommermodus?

Im Sommermodus dreht sich der Ventilator gegen den Uhrzeigersinn, um einen kühlenden Abwärtsluftstrom zu erzeugen.

Wie ändere ich die Drehrichtung des Ventilators?

Verwenden Sie den Schalter der Fernbedienung. Schalten Sie zuerst den Ventilator aus und warten Sie, bis er vollständig zum Stillstand kommt, bevor Sie die Richtung ändern.

Wie synchronisiere ich die Fernbedienung mit dem Empfänger?

Schalten Sie den Ventilator ein, drücken Sie dann innerhalb von 30 Sekunden 5 Sekunden lang die ON/OFF-Taste der Fernbedienung. Ein Piepton bestätigt die Synchronisierung. Schalten Sie den Ventilator aus und wieder ein, um den Vorgang abzuschließen.

Warum wackelt mein Ventilator?

Ein leichtes Wackeln ist normal. Um es zu reduzieren, überprüfen Sie, ob alle Flügel fest sitzen und gleich weit von der Decke entfernt sind. Verwenden Sie das beiliegende Auswuchtkit, indem Sie zuerst den Clip und dann das Gewicht auf dem Flügel befestigen, der das Gleichgewicht verbessert.

Wie reinige ich den Ventilator?

Verwenden Sie ein trockenes Tuch. Verwenden Sie kein Wasser, Benzin, Alkohol oder chemische Lösungsmittel. Keine scheuernden oder Aerosolprodukte verwenden.

Kann ich den Ventilator mit einem Lichtdimmer verwenden?

Nein, schließen Sie die Stromversorgung des Motors nicht an einen Dimmer oder Lichtschalter an. Dies würde den Motor beschädigen. Verwenden Sie nur den mitgelieferten Regler.

Wie stelle ich das LED-Licht ein?

Verwenden Sie die Fernbedienung oder die SPC IoT App, um das Licht ein-/auszuschalten, die Helligkeit und die Farbtemperatur (warmweiß bis kaltweiß) einzustellen.

Welche Mindesthöhe für die Installation?

Der Ventilator muss so installiert werden, dass die Flügel mehr als 2,3 Meter über dem Boden liegen.

Wie verbinde ich den Ventilator mit der SPC IoT App?

Laden Sie die App herunter, erstellen Sie ein Konto und fügen Sie ein Gerät hinzu. Schalten Sie den Ventilator in den Synchronisationsmodus, indem Sie 5 Sekunden lang die 8h-Taste drücken (Piepton), und verbinden Sie sich dann mit einem 2,4-GHz-WLAN-Netzwerk.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Codieren Sie die Fernbedienung gemäß dem Synchronisationsvorgang neu. Wenn das nicht funktioniert, überprüfen Sie die Batterien der Fernbedienung oder ersetzen Sie sie durch ein originales SPC-Ersatzteil.

BEDIENUNGSANLEITUNG Conforto DC Max SPC

1. Deckenhalterung
2. Fleuron
3. Schlüsselschaft
4. Oberer Deckel
5. Zierblende
6. Koppler
7. Riegel
8. Haken R
9. Motor
10. Unterer Deckel

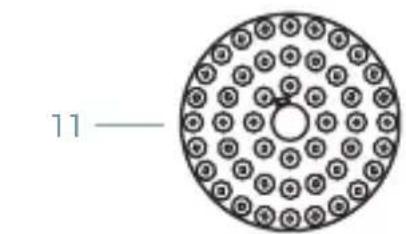

11. LED-Lampe
12. Deckel der Lampe
13. Fernbedienung und Empfänger
14. Klingen

BENÖTIGTE WERKZEUGE

Befolgen Sie diese Anweisungen, um eine sichere Installation und einen ordnungsgemänen Betrieb diesen Geräts zu gewährleisten.

Die elektrische Installation muss von einer qualifizierten Person durchgeführt werden.

Dieses Gerät ist kein Spielzeug. Die vom Benutzer durchzuführende Reinigung und Wartung sollen nicht von Kindern ohne Aufsicht durchgeführt werden.

Der Ventilator muss so installiert werden, dass sich die Flügel mehr als 2,3 m über dem Boden befinden. Stellen Sie sicher, dass der Montageort des Ventilators einen Abstand von mindestens 30 cm zu einer Wand oder einem anderen Hindernis hat, gegen das die Ventilatorflügel schlagen konnten. Je größter der Abstand ist,esto effektiver ist der erzeugte Luftstrom.

Es wird empfohlen, dass Sie die folgenden Anweisungenlesen, um ihre Sicherheit zu gewährleisten:

1. Die elektrische Installation muss von einer qualifizierten Person gemäß den im Installationsland geltenden Normen durchgeführt werden.
2. Jegliche Eingriffe an der elektrischen Verdraughtung des Gerätes sowie dessen Reinigung dürfen nur durchgeführt werden, nach dem sichergestellt wurde, dass die allgemeine Stromversorgung der Anlage unterbrochen ist, indem der entsprechende Schutzschalter der Anlage deaktiviert wird, um die vollständige Isolierung der elektrischen Versorgung zu gewährleisten.
3. Sie müssen}sicherstellen, dass der Montagewinkel mit den mitgelieferten Schrauben an einer Deckenkonstruktion befestigt wird, die mindestens 30 kg tragen kann. Sie müssen}sicherstellen, dass die Schrauben über die gesamte Länge mit einem Gewinde versehen sind. Bei der Montage auf einer Dachanschlussdose,müssen Sie die Ventilatorhalterung ausreichend sichern, damit sie sich nicht losen oder drehen kann.
4. Das Erdungskabel des Ventilators muss an das Erdungsnetz der Anlage angeschlossen werden, um einen Nebenschluss mit Gefahr für Personen zu vermeiden.
5. Schließen Sie die Stromversorgung des Ventilatormotors nicht an ein Regelement, ein Potentiometer oder einen Beleuchtungsschalter an, daß zu einer Fehlfunktion des Ventilators und/oder zur Beschädigung seines Motors führt. Für den elektrischen Anschluss ist es erforderlich, einen Trennschalter gemäß den Installationsvorschriften einzubauen, der die allpolige Abschaltung gewährleistet, direkt an die Netzklemmen angeschlossen ist und in allen seinen Polen eine Kontakttrennung aufweisen muss, die eine vollständige Abschaltung unter Überspannungsbedingungen der Kategorie III gewährleistet. Verwenden Sie ausschließlich die Ventilatorsteuerung, um den Ventilator zu starten oder zu stoppen.
6. Es wird empfohlen, diese Art von Ventilatoren nicht gleichzeitig mit Gasinstallationen in einem Raum zu verwenden.
7. Der Ventilator muss stillstehen und sich nicht mehr drehen, bevor Sie seine Drehrrichtung umkehren. Dadurch werden ggf. Schäden an Motor und Steuergerät vermieden.
8. Stecken Sie keine Gegenstände in den Ventilator, die während des Betriebs desselben an die Ventilatorflügel stoßen konnten, da dies zu Verletzungen von Personen führen, die Ventilatorflügel beschädigten und das Gerät aus

dem Gleichgewicht bringen kann, was zu Vibrationen und Schwingungen führt.

1. Stellen Sie nach der Montage des Ventilators sicher, dass alle Befestigungen sicher und fest sitzen, um Gerausche durch lose Teile zu vermeiden.
2. Durch die Bewegung des Ventilators konnen sich eine Befestigungselemente losen. Überprüfen Sie alle Befestigungen mindestens zweimal im Jahr, um sicherzustellen, dass sie korrekt angezogen sind. Falls erforderlich, sollen den nachgezogen werden.
3. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifiziertes Personal ersetzt werden, um eine Gefährung zu vermeiden.
4. Die Leuchtearf nur durch eine vom Hersteller gelieferte Originalleuchte ersetzt werden.

INSTALLATION.

Entfernen Sie alle Komponenten. Legen Sie den Motor auf ein Tuch oder eine weiche Oberfläche, um eine Beschädigung der Oberfläche zu vermeiden.

Behandeln Sie die Baugruppe vorsichtig, um ein Verbiegen oder Verkratzen des Gehäuses zu vermeiden.

Der Ventilator sollte auf dem Boden oder auf einem Tisch montiert werden, der groß genug ist, damit keine Komponenten herunterfallen.

1. Montieren Sie die Halterung des Decken-Ventilators unter Berücksichtigung der Mindestdistanz von 2,3 m (Höhe) und achten Sie darauf, dass sich in einem Umfeld von 0,3 m keine Hindernisse in der Nähe des Ventilators befinden.

1. Befestigen Sie die Schrauben, die die Flügel des Ventilators halten. Ziehen Sie die Schrauben nicht ganz fest an, überprüfen Sie zuerst, ob alle Flüge gleichmäßig angebracht wurden.

1. Montieren Sie den Schlüsselschaft auf dieselbe Art, denken Sie daran, den Haken Typ R an dem Riegel anzubringen, ohne dass er abstehen und führen Sie die Kabel durch das Innere des Schafts.

1. Befestigen Sie den Riegel in dem oberen Teil des Schlüsselschafts.

1. Ziehen Sie die Schrauben, die den Koppler des Schafts halten, fest an.

1. Hängen Sie den Ventilator so auf, dass der Koppler sich auf die Deckenhalterung stützt.

1. Fugen Sie den ferngesteuerten Receptor in die Deckenhalterung ein.

1. Verbinden Sie die aus der SattelstützeCOMMenden Drahte und die aus der Klemmleiste an der Halterung commenden Drahte mit dem Funkempfänger. Schlieben Sie dann die von der Decke hangenden Drahte (Phase an Phase, Nullleiter an Nullleiter und Erde an Erde, je nach örtlichen Vorschriften konnen die Farben variieren) an den Eingang der Klemmleiste an (stellen Sie safer, dass Sie die Schutzschalter abgesenkt haben und achten Sie auf die Farben der Drahte).

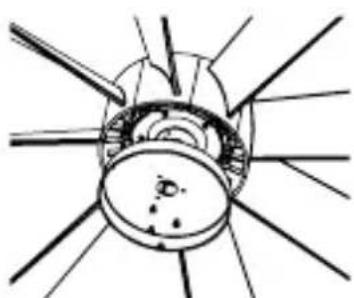

1. Befestigen Sie den Deckel der Unterseite des Ventilators mit den 3 Schrauben und führen Sie die zwei Kabel durch die zentrale Öffnung.

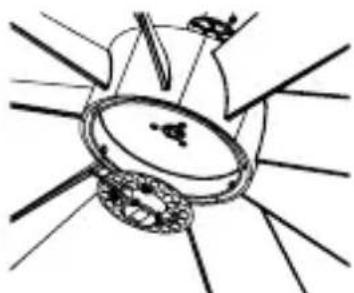

1. Verbinden Sie den Konnektor der LED-Lampe an der Unterseite des Ventilators und befestigen Sie die LED-Lampe mit Hilfe der Magnete.

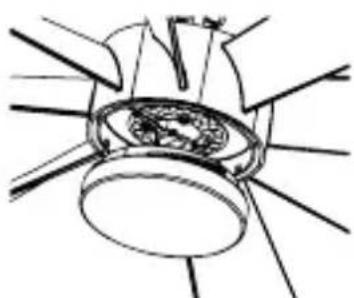

1. Bringen Sie den Deckel der Lampe an, indem Sieihn im Uhrzeigersinn drehen.

VERKNÜPFUNG MIT APP SPC IOT.

1

SPC IoT APP herunterladen - App installieren - Konto erstellen / Anmelden.

2
Fugen Sie ihre Fam
lie und die Zimmer
Hisrs Hauses hinzu.

Fugen Sie Ihr Gerät hinzu.

Nachdem Sie den Ventilator andas Stromnetz angeschlossen haben und bevor Sie den Synchronisierungsmodus starten, überprüfen Sie, dass er mit der Fernbedienung korrekt Funktioniert.

5

6

Synchronisieren Sie Ihr Gerät mit der App SPC IoT. Halten Sie den 8h Knopf 5 Sekunden lang gedrückt. Der Ventilator gibt einen Ton von sich und der Synchronisierungsmodus beginnt.
Stellen Sie eine Verbindung zum WLAN Netz mit 2,4 GHz Ihrches Hauses her (Netze mit 5 Ghz werden nicht unterstützen) - Eine Prozentzahl wird angezeigt. Sobald sie 100% erreicht, wurde das Gerät erfolgreich hinzugeführ.

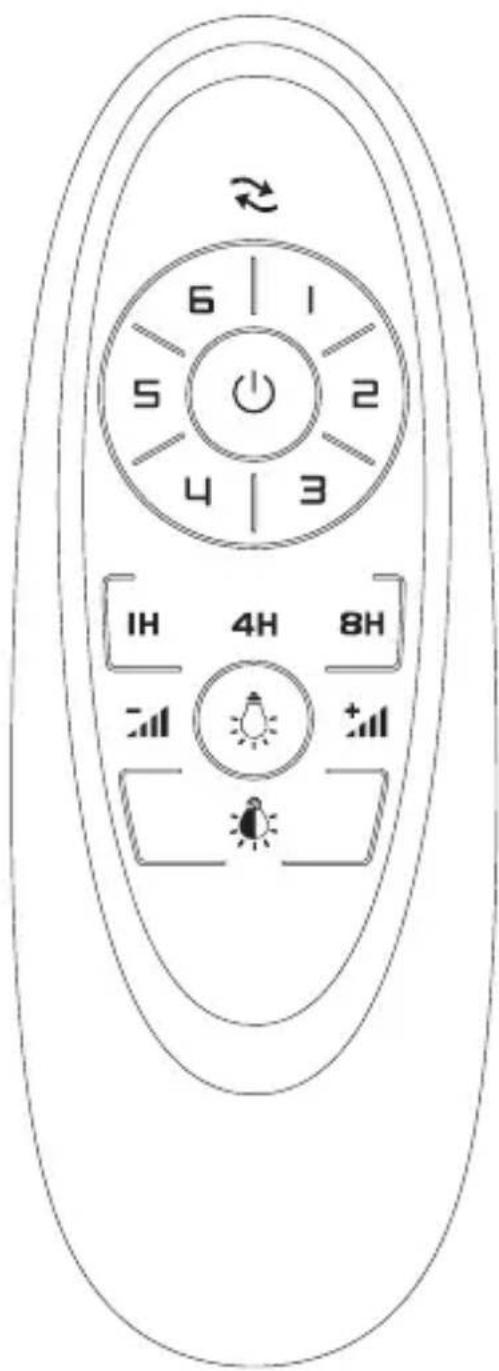

Sie können ihren Ventilator über ihre Fernbedienung oder über das Bedienfeld ihrer SPC IOT-Anwendung steuern.

Drehrichtungändern

Ventilator ausschalten

1

Geschwindigkeit 1

己

Geschwindigkeit 2

3

Geschwindigkeit 3

4

Geschwindigkeit 4

与

Geschwindigkeit 5

6

Geschwindigkeit 6

IH

Programmierung 1h

4H

Programmierung 4h

8H

Programmierung 8h

+

LED-Intensityerhohen

LED-Intensity reduzieren

LED Einsatzen / Ausschalten

LED-Tonändern

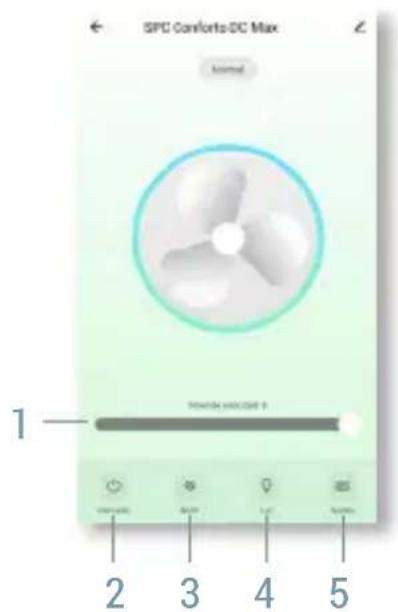

APP SPC IOT.

Über die SPC IOT-Anwendung konnen Sie auf die verschiedene Steuerungen zugreifen, die Ihr Ventilator zu bieten hat:

1. Ventilatorgeschwindigkeit:

Schieben Sie den horizontalen Regler, um die Ventilatorgeschwindigkeit zuändern.

2. Schalter:

Schaltet den Ventilator ein oder aus.

3. Modi:

Normal - Stellen Sie die Geschwindigkeit mit dem horizontalen Schieberegler ein.

Schlaf - Reduziert das Gerausch auf ein Minimum, so dass es Sie beim Schlafen nicht stört.

Naturlich - Der Ventilator wechselt die Leistung, um Ihnen ein natürliches Brisegeführ zu geben.

4. Licht:

In diesen Menu können Sie das Licht Ihres Ventilators einschalten, ausschalten und die Helligkeit und Farbtemperatur einstehen.

5. Einstellungen:

Ventilatorrichtung.

Sommermodus - Erzeugt einen abwärts gerichteten Luftstrom, um Sie zu erfristen.

Wintermodus - Zieht kühle Luft vom Boden an, damit die Wärme von der Decke herabströmt.

Timer - Programmiert das Ausschalten des Ventilators.

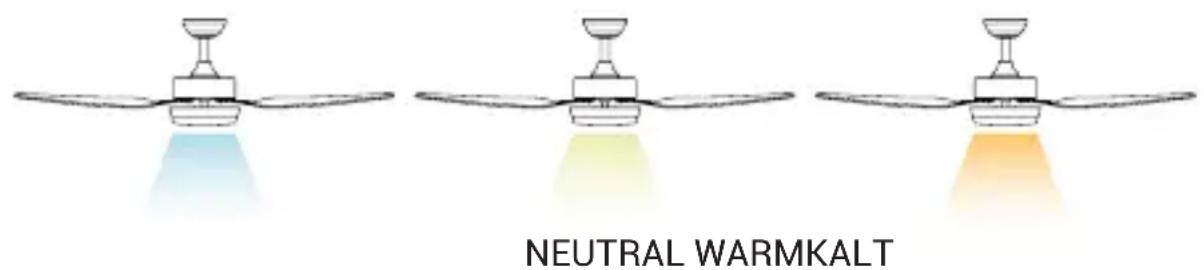

ÄNDERN DER FARBTEMPERATUR DES LIGHTS.

DE

Sie können die Farbtemperatur des Lichts ändern, indem Sie die Fernbedienung oder die SPC IoT-Anwendung von Ihrrem Terminal aus verwenden.

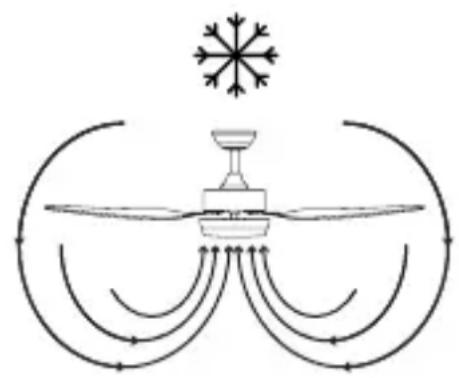

DREHRICHTUNG. OPTION WINTER/SOMMER.

Der Fernbedienungsschalter steuert die Richtung, im Uhrzeigersinn und gegen den Uhrzeigersinn.

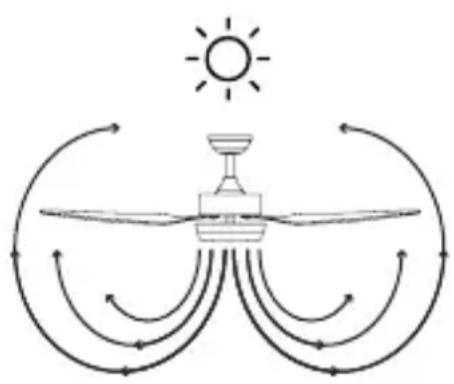

• Option Sommer - Der Ventilator dreht sich gegen den Uhrzeigersinn. Der nach unten gerichtete Luftstrom erzeugt einen Kühleffekt wie in der Abbildung dargestellt.
• Option Winter - Der Ventilator dreht sich im Uhrzeigersinn. Ein Aufwind bewegt warme Luft vom Ventilatorbereich weg, wie in der Abbildung dargestellt. Dadurch kann die Hezung auf ein niedrigeres Niveau eingestellt werden.

Hinweis: Schalten Sie den Ventilator aus und warten Sie, bis er vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtigung der Flügeländern.

UMCODIERUNG DER FERNBEDIENUNG MIT EMPFANGSEINHEIT.

Für den Fall, dass die Fernbedienung die Verbindung zum Empfänger des Ventilators verliert, befolgen Sie die nachstehenden Schritte:

1. Schalten Sie den Strom (Wandschalter) des zu steuernden Ventilators ein und halten Sie dann innerhalb von 30 Sekunden die Taste „ON/OFF" auf der Fernbedienung für 5 Sekunden gedrückt.
2. Ein PIEPTON zeigt an, dass die Verbindung ausgeführrt wurde und das Gerät normal arbeiten kann.
3. Zeit sind die Fernbedienung und der Ventilatorempfänger synchronisiert. Schalten Sie den Ventilator über den Wandschalter aus und wieder ein, mit thisem Schritt ist der Synchronisationsvorgang abgeschlossen.

Hinweis: Eine einzige Fernbedienung kann mehrere Geräte desselben Ventilatormodells steuern. Die Fernbedienung ist spezifisch für Ihr Ventilatormodell.

AUSWUCHTUNG - AUSWUCHTPROBLEME IM VENTILATOR-BETRIEB.

Ein Schwingen des Ventilatorghäuses während des Betriebs ist kein Anzeichen für eine Fehlfunktion (selbst wenn es sich ein paar Zentimeter handelt). Um das Schwingen zu reduzieren, können Sie bei ausgeschalteten Ventilator:

1. Den Abstand der einzelnen Propellerflügel zur Decke prufen. Die Messung in Bezug auf die Decke kann wie in der folgenden Abbildung gezeigt erfolgen.
2. Prufen, ob alle Propellerflügel korrekt befestigt sind, indem Sie alle Schrauben anziehen.

Wenn das Schwingen nach Durchführung der vorangegangenen Schritte nicht gelöst wurde, ist es notwendig, die dynamische Auswuchung mit dem mitgelieferten Satz anzuwenden, wie im Folgenden beschrieben:

1. Schalten Sie den Ventilator auf die höchste Drehzahl, damit mehr Schwingungen auftreten.
2. Schalten Sie den Ventilator aus. Wahlen Sie einen Propellerflügel aus und setzen Sie den Clip (siehe Abbildung) auf diese, und darüber auf halber Höhe zwischen der Halterung und der Flügelkante.
3. Schalten Sie den Ventilator ein und prufen Sie, ob sich das Schwingen verbessert oder verschlimmert hat. Schalten Sieihn wieder aus und setzen Sie den Clip auf ein anderes Blatt, falls keine Verbesserung erzielt wurde. Wiederholen Sie diesen Vorgang und stellen Sie fest, welcher Propellerflügel zur Verbesserung des Schwingens beiträgt.
4. Lassen Sie den Clip auf dem Flügel, der das Beste Ergebnis liefert. Bewegen Sie den Clip auf diesen Flügel vorwärts oder rückwärts, bis Sie die Position gefunden haben, die das Beste Ergebnis liefert.
5. Entfernen Sie dann den Clip und platzieren Sie eines der Gewichtete oben auf der Mittellinie des Flügels, auf der Höhe der Position, an der der Clip war.

WARTUNG UND REINIGUNG.

1. Durch die natürliche Bewegung des Ventilators konnen sich eine Verbindungen losen. Prufen Sie zweimal pro Jahr Stützverbindungen, Befestigungsteile und Flügelaufsätze. Stellen Sie safer, dass diese safer sind.
2. Reinigen Sie den Ventilator regelmäßig, umihn in bestem Zustand zu halten. Reinigen Sie das Gerät mit einem Tuch, verwenden Sie kein Benzin, keinen Alkohol oder chemische Lösungsmittel. Verwenden Sie keine Scheuermittel oder Aerosolprodukte. Verwenden Sie zur Reinigung kein Wasser, da dies den Motor beschädigen oder einen Stromschlag verursachen kann.

Hinweis: Die Nichtbeachtung dieser Anweisungen führt zum Verlust der Gerätegarantie.

Schaltet den Ventilator ein oder aus.

3. Modi:

DE: Weitere Informationen zur Handhabung diesen Geräts oder etwaige technische Fragen finden Sie unter: support.spc.es
