Conforto DC Max - Ventilador SPC - Manual de utilização gratuito

Tipo de produto	Ventilador de teto com iluminação LED
Marca	SPC
Modelo	Conforto DC Max
Número de velocidades	6 velocidades
Modos de operação	Normal, Sono, Natural, Verão/Inverno
Timer	1h, 4h, 8h
Iluminação LED	Sim, com ajuste de luminosidade e temperatura de cor
Controle remoto	Incluso, com função de recodificação
Conectividade	Wi-Fi 2,4 GHz, aplicativo SPC IoT
Altura de montagem mínima	2,3 metros
Distância mínima das paredes/obstáculos	30 cm
Alimentação elétrica	220-240 V ~ 50/60 Hz
Capacidade do suporte de montagem	30 kg mínimo
Ferramentas necessárias	Parafusos, buchas, chave de fenda, kit de balanceamento fornecido
Manutenção	Limpeza com pano seco; verificação das fixações duas vezes por ano
Segurança	Instalação por um eletricista qualificado; cortar a alimentação antes de intervir; não usar dimmer
Inversão do sentido de rotação	Sim, via controle remoto (modo verão/inverno)
Peças sobressalentes	Controle remoto, receptor, kit de balanceamento, lâmpada LED (original)
Suporte técnico	support.spc.es

Perguntas frequentes - Conforto DC Max SPC

Qual é o sentido de rotação no modo verão?

No modo verão, o ventilador gira no sentido anti-horário para criar um fluxo de ar descendente refrescante.

Como mudar o sentido de rotação do ventilador?

Use o interruptor do controle remoto. Primeiro pare o ventilador e aguarde até que ele pare completamente antes de mudar o sentido.

Como sincronizar o controle remoto com o receptor?

Ligue o ventilador e, dentro de 30 segundos, pressione o botão ON/OFF do controle remoto por 5 segundos. Um bipe confirma a sincronização. Desligue e ligue o ventilador novamente para finalizar.

Por que meu ventilador balança?

Um leve balanço é normal. Para reduzi-lo, verifique se todas as pás estão bem fixadas e equidistantes do teto. Use o kit de balanceamento fornecido, fixando o clipe e depois o peso na pá que melhora o equilíbrio.

Como limpar o ventilador?

Use um pano seco. Não use água, benzina, álcool ou solventes químicos. Não use produtos abrasivos ou em aerossol.

Posso usar o ventilador com um dimmer de luz?

Não, não conecte a alimentação do motor a um dimmer ou interruptor de iluminação. Isso danificaria o motor. Use apenas o controlador fornecido.

Como ajustar a luz LED?

Use o controle remoto ou o aplicativo SPC IoT para ligar/desligar, ajustar a luminosidade e a temperatura de cor (branco quente a branco frio).

Qual a altura mínima para instalação?

O ventilador deve ser instalado de modo que as pás fiquem a mais de 2,3 metros do chão.

Como conectar o ventilador ao aplicativo SPC IoT?

Baixe o aplicativo, crie uma conta, adicione um dispositivo. Coloque o ventilador no modo de sincronização pressionando o botão 8h por 5 segundos (bipe), depois conecte-se a uma rede Wi-Fi 2,4 GHz.

O que fazer se o controle remoto não funcionar mais?

Recodifique o controle remoto seguindo o procedimento de sincronização. Se não funcionar, verifique as pilhas do controle remoto ou substitua-o por uma peça original SPC.

MANUAL DE UTILIZADOR Conforto DC Max SPC

Siga estas instruções para garantir a segurará instalação e o funct ionamento correto do aparecido.

A instalacao eletrica deve ser realizada por algoem qualificado.

Este aparecido não é um brinque. A limpeza e manutençao a fazer pelo usoletalor não devem ser feitas por crianças sem supervisão.

O ventilador deve ser instalado de tal forma que as pás esteyam a mais de 2,3 m do chão. Garanta que na instalação de montagem do ventilador, existe um esqço de,leo menos,30 cm, relativamente a qualquer parede ou除外 obstáculo contra o qual as pás podem fazer. Quanto maior a distência, mais eficaz sera o fluxo do ar producido.

Recomendamos ler as seguintes indicatores para garantir a sua segurarca:

1. A instalação eletrica deve ser realizada por algoém qualificado de acordo com a norma em vigor no País de instalação.
2. Qualquer atuação sobre a conexão eletrica do aparelho, bem como a sua limpeza, deve ser realizada apenas antes de garantir que a alimentação eletrica geral da instalação está desconnectada, atraves do desligamento do correspondente interruptor protetor da instalação para garantir o total isolamento da alimentação eletrica.
3. Deve garantir que o suporte de montagem se fixa a uma estrutura do teto que sera capaz de suportar não menos de 30~kg , com os parafusos fornecidos. Deve garantir que o comprimento completeo dos parafusos fica aparafusado. Se a montagem é feita sobre uma caixa de união ao teto, deve garantir o suporte do ventilador de maneira suficiente para fazer que afrouxe ou gire.
4. O cabo de terra do ventilador deve estar connectado à rede de terra da instalação, para fazer qualquer derivação com risco para as pessoas.
5. Não connecte a alimentação do motor do ventilador a nenhum elemento de regulação, potenciómetro ou interruptor de iluminação, porque produzira o mau Functionamento do ventilador e/ou danos no motor. Para a conexão eletrica, é precisio incorporar um interruptorSECTIONador de acordo com os regulamentos de instalação, que garante o corte omnipolar diretamente connectado aos terminais de alimentação e deve ter uma separação de contacto em todos os seuis polos, que forneça a desconexão total sob condições de sobretensão de CATEGORY III. Use o controlador do ventilador apenas para colocá- lo em functionamento ou para-lo.
6. Recomendamos que não use no mesmo comodo este tipo de ventiladores em Conjunto com instalacoes de gas de forma simultanea.
7. O ventilador deve ser parado e parar de girar completeness antes de inverter o sentido de rotação. Isto evitará danos no motor e na unidade de controlo.

8. Não,inserir nada que possa bater nas pás do ventilador quando gira. Isso poderia provocar danos as pessoas, danificar as pás e descompensar a unidade,provocando vibrações e oscilações.

9. Depois da montagem do ventilador, garanta que todas as fixações está seguras e apertadas para fazer qualquer ruido originado por elementos soltos.

10. Por causa do movimento do ventilador, algumas fixações podem ficar frouxas. Verifique todas as fixações当你 vezes por ano, pelo menos, para garantir que está corretramente aperturedas. Caso necessario, devem ser aperturedas novamente.
11. Se o cabo de alimentação está danificado, deve ser substituído pelo fabricante, pelo的服务o pos-venda ou por pessoal qualificado, a fim de fazer perigos.
12. A luminária sou deve ser substituía por uma original fornecida pelo fabricante.

INSTALAÇÃO.

Tire todos os componentes. Coloque o motor sobre um pano ou superficie branda para fazer danificar o acabamento.

Manuseie cuidadosamente o Conjunto para registrar que a carcaça dobre ou risque.

O ventilador deve ser montado no chão ou numa mesa suficientemente grande para não cair nenhum componente.

1. Monte o suporte do ventilador no teto respeitando as distancias de 2,3 metros de alta minima e sem obstáculos em 0,3 metros em volta do ventilador.

1. Coloque os parafusos que fixam as pás do ventilador. Não aperte cada um dos parafusos totalmente, colque-os todos e está apertando cada um deles às quas fiquem uniformes.

1. Monte o espigão esta forma, lembre-se de colocar o gancho tipo R no passador para que não saia e passe os cabos por dentro do espigão.

1. Coloque o passador que fica na parte superior do espigão.

1. Aperte os parafusos que fixam o acoplamento do espigão.

1. Pendure o ventilador apoiendo o acoplamento no suporte do teto.

1. Introduza o recetor remoto no suporte do teto.

PT

1. Conecte os cabos que saem da fazer e os que saem do Bloco de conexões situado no suporte para o recetor remoto. Depois, conecte os cabos que saem do teto (fase a fase, neutro a neutro, e terra a terra,DEPENDendo da normativa local, as cores podem variar) na entrada do bloco (garanta que baixou os magnétémico e que respeita as cores dos cabos.)

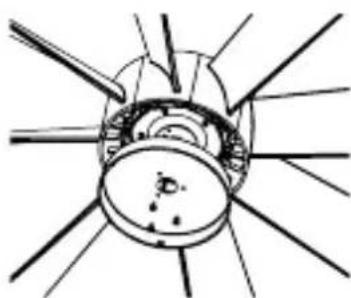

1. Coloque a tampa da parte inferior do ventilador com os 3 parafusos e passe osinous cabos pelo furo central.

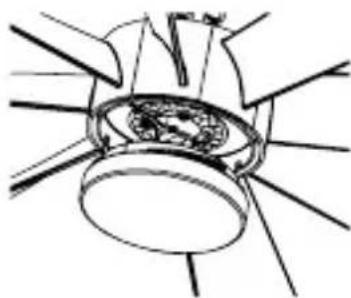

1. Ligue o conector da lampada led da parte inferior do ventilador e colque a lampada led com os imanes.

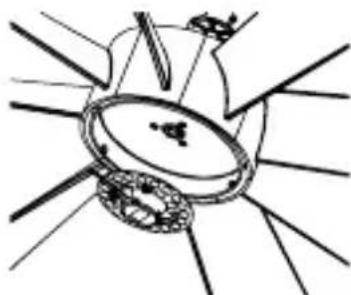

1. Coloque a tampa da lampada girando-a na direção dos ponteiros do relógio.

VINCULAR COM APP SPC IOT.

1

Android COMPATIBLE

iOS COMPATIBLE

GDPR EU

Crie a sua familia e as divisoes da sua casa.

Uma vez ligado à corrente, e antes de entrada em modo de sincronização, verifique se o ventilador funciona atraves do commando.

5

Sincronize o seu disposicao com a aplicacao SPC IoT. Pressione o botao 8h durante 5 segundos, o ventilador ira emitir um sinal sonoro e ira entrada no modo de sincronizacao.

Introduza a rede Wi-Fi de 2,4Ghz de sua casa (redes de 5Ghz não são suportadas) - estápresentada uma percentagem, e quando chegar a 100% o disposicao tera sido adcionado com successo.

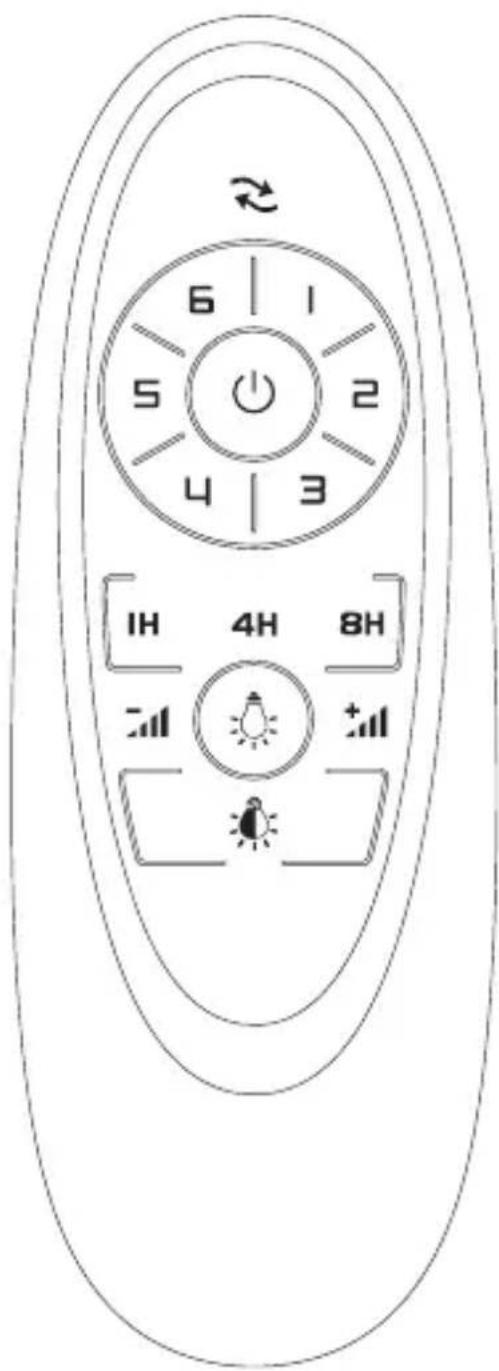

Pode controlar o ventilador atraves do commando à distência ou do pailé de controlo da aplicação SPC IOT.

Mudar sentido de rotação

Desligar o ventilador

1

Velocidade 1

己

Velocidade 2

3

Velocidade 3

4

Velocidade 4

与

Velocidade 5

6

Velocidade 6

IH

Programação 1h

4H

Programação 4h

8H

Programação 8h

+

Aumentar intensidade LED

Reduzir intensidade LED

Ligar / Desligar LED

Mudar tom do LED

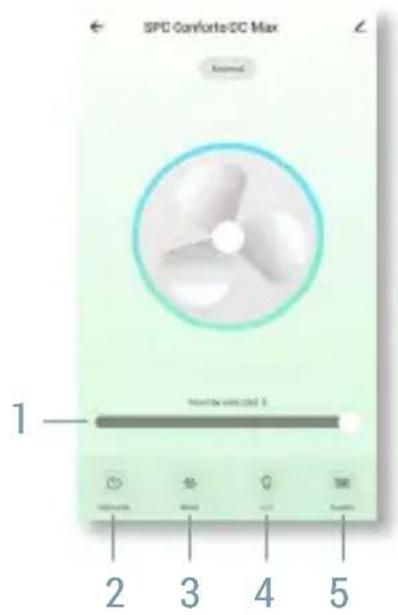

APP SPC IOT.

A partir da aplicação SPC IOT, pode aceder aos不同类型 controlos que o ventilador oferece:

1. Velocidade:

Deslize o controlo horizontal para modifier a velocidade do ventilador.

2. Interruption:

Liga ou desligar o ventilador.

3. Modos:

Normal - Ajuste a velocidade com o deslizador horizontal

Hibernar - reduz o ruido para o-minimo para que não o incomode quando dorme.

Natural - o ventilador mudará de potência para(oferecer uma sensação de brisa natural.

4. Luz:

Neste menu, poderá ligar, desligar e ajustar o brilho e a temperatura da cor da luz do ventilador.

5. Definções:

Direção do ventilador.

Modo verão - Gera uma corrente de ar descendente para refrescar.

Modo inverno - Atrai o ar frio do chao para diminuir o calor do teto.

Temporizador - Programe o desligamento do ventilador.

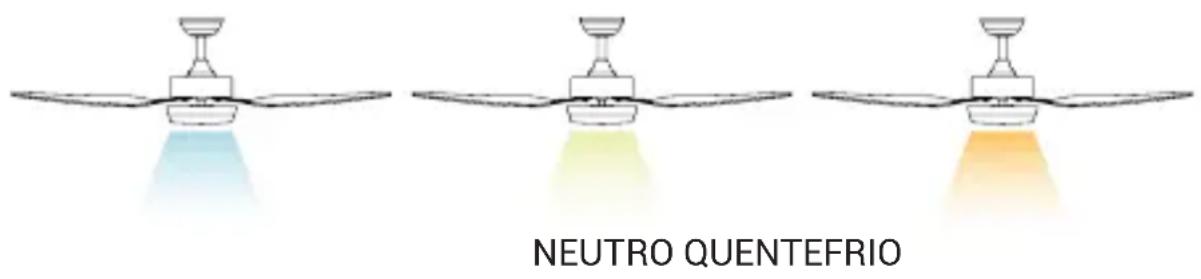

Pode mudar a temperatura da cor da luz'utilizando o commando ou a aplicacao SPC IoT a partir do terminal.

SENTIDO DE ROTACÇÃO. OPÇÂO INVERNO/VERÂO.

O comutador do controlo remoto controla a direção, o sentido horário e antihorário.

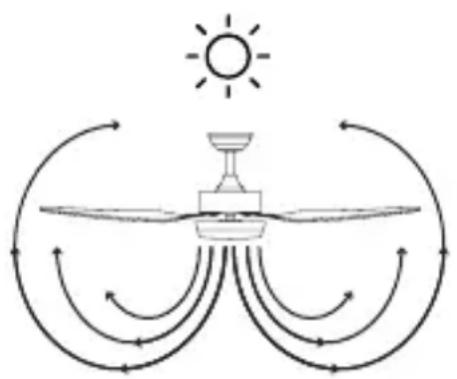

• Opçao verão - O ventilador gira no sentido contrário aos ponteiros do relógio. A corrente de ar descendentecria um efeito refrescante como se indica na ilustração.

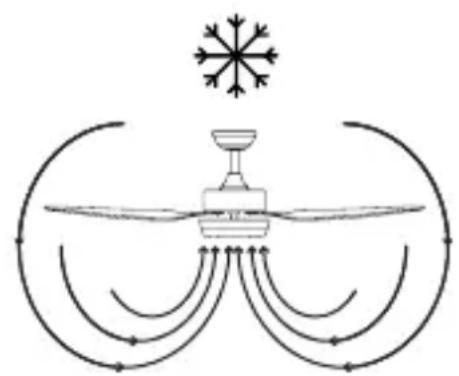

• Opçao inverno - O ventilador gira no sentido dos ponteiros do relógio. Uma corrente ascendente afasta o ar quente da area do ventilador como indica na ilustração. Isto permite fazer a caleção para um;nível mais boa.

Nota: Desligue o ventilador e espere que pare por completeo antes de mudar a direção de rotação das pás.

RECODIFICAÇÃO DO COMANDO À DISTÂNCIA COM UNIDADE RECETORA

No caso do commando perdar a vinculacao com o recetor do ventilador, siga os segunte passos:

1. Conecte a corrente (interruptor da parede) do ventilador que deseja controlar e, em seguida, nos 30 segundos segentes, mantenha premida a tecla "ON/OFF" do controlo remoto durante 5段时间.
2. Um APITO "bipe" indica que a conexão foi executada e o equipamento pode functionar normalmente.
3. Agora, o controlo remoto e o recetor do ventilador terao ficado synchronizados. Desligue o ventilador com o interruptor de parede e volta a ligá-lo. Este passo é o que encerra o processo de sincronização.

Note: Um专享 commande pode controlar varias unidades do mesmo Modelo de ventilador. O commando é especialico para o seu Modelo de ventilador.

EQUILIBRADO - PROBLEMAS DE EQUILIBRIO NO FUNCIONAMENTO DO VENTILADOR.

O equilibrio do corpo do ventilador durante o funciona não é um sinal de mau funciona (mesmo que chegue a algunos centímetros). Para reduzir o equilibrio pode, com o ventilador desligado:

1. Avaliar a distência de cada pá ao teto. A medico relacionada com o teto, pode ser feita como indica a segunte imagem.
2. Avaliar se a fixação de todas as pás é correta atraves do aperto dos parafusos.

Se, depuis dos passos anteriores, o equilibrio não foi alcancado, é necessário aplicar o equilibrio dinâmico com o kit fornecido, tal como é explicado em seguida:

1. Ligue o ventilador na velocidade mais alta para produzir um maior equilibrio.

1. Desligue o ventilador. SeLECTIONA uma pá e coloque o clique (ver imagem) nela, a meio caminho entre o suporte e a margem da pá.

2. Ligue o ventilador, verifique se o equilibrio melhorou ou piorou. Desligue-o novamente e, se nao melhorou, colque o clipe noutra pa. Repita este processo e determine qual a pa em que o equilibrio melhora.

3. Deixe o clique na pá que produz melhores resultados. Mova o clique para arente ou paraTRS na pá até que encontrar a posicao que oferece melhores resultados.

4. Em seguida, retire o clique e coloque um dos pesos na parte superior na红线 central da pá, à alta da posicao em que o clique está.

1. O movimento natural do ventilador poderia fazer com que algumas connexões se afrouxem. Verifique as connexões de suporte, as peças de fixação e os acessórios das paz das vezes por ano. Garanta que está fixadas.

2. Limpe o ventilador periodicamente para mantê-lo em condições tímas. Utilize um pano para limpar o aparelho, não utilize benzina, alcool ou dissolventes químicos. Não utilize Produtos abrasivos nem Produtos em aerossol. Não utilize água para limpa-lo, esta pode danIFICAR o motor ou provocar descarga eletrica.

Nota: Não respeitar estas instruções provocá a perda da garantia do aparecido.

LISTE DES PIECES.

PT: Para mais informações relativas ao Functionamento de este equipamento ou para qualquer esclarecidonto的技术ico, visite: support.spc.es Telefone: [phone]
