MANUAL DE UTILIZADOR Conforto DC Max 2 SPC

1. Suporte de teto
2. Florão
3. Espigão
4. Elemento decorativo
5. Acoplamento
6. Passador
7. Gancho R
8. Motor
9. Tampa inferior
10. Lâmpada led
11. Tulipa
12. Remoto e receptor
13. Lâminas
14. Saco de parafusos e cunhas
15. Kit de adaptação

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

FERRAMENTAS NECESSÁRIAS

Siga estas instruções para garantir a segurança da instalação e o funcionamento correto do aparelho.

A instalação elétrica deve ser realizada por alguém qualificado.

Este aparelho não é um brinquedo. A limpeza e manutenção a fazer pelo utilizador não devem ser feitas por crianças sem supervisão.

O ventilador deve ser instalado de tal forma que as pás estejam a mais de 2,3 m do chão. Garanta que na instalação de montagem do ventilador, existe um espaço de, pelo menos, 1 m, relativamente a qualquer parede ou outro obstáculo contra o qual as pás podem chocar. Quanto maior a distância, mais eficaz será o fluxo do ar produzido.

Recomendamos ler as seguintes indicações para garantir a sua segurança:

1. A instalação elétrica deve ser realizada por alguém qualificado de acordo com a norma em vigor no país de instalação.
2. Qualquer atuação sobre a conexão elétrica do aparelho, bem como a sua limpeza, deve ser realizada apenas depois de garantir que a alimentação elétrica geral da instalação está desconectada, através do desligamento do correspondente interruptor protetor da instalação para garantir o total isolamento da alimentação elétrica.
3. Deve garantir que o suporte de montagem se fixa a uma estrutura do teto que seja capaz de suportar não menos de 30 kg, com os parafusos fornecidos. Deve garantir que o comprimento completo dos parafusos fica aparafusado. Se a montagem é feita sobre uma caixa de união ao teto, deve garantir o suporte do ventilador de maneira suficiente para evitar que afrouxe ou gire.
4. O cabo de terra do ventilador deve estar conectado à rede de terra da instalação, para evitar qualquer derivação com risco para as pessoas.
5. Não conecte a alimentação do motor do ventilador a nenhum elemento de regulação, potenciómetro ou interruptor de iluminação, porque produziria o mau funcionamento do ventilador e/ou danos no motor. Para a conexão elétrica, é preciso incorporar um interruptor seccionador de acordo com os regulamentos de instalação, que garante o corte omnipolar diretamente conectado aos terminais de alimentação e deve ter uma separação de contacto em todos os seus polos, que forneça a desconexão total sob condições de sobretensão de categoria III. Use o controlador do ventilador apenas para colocá-lo em funcionamento ou pará-lo.
6. Recomendamos que não use no mesmo cómodo este tipo de ventiladores em conjunto com instalações de gás de forma simultânea.
7. O ventilador deve ser parado e parar de girar completamente antes de inverter o sentido de rotação. Isto evitará danos no motor e na unidade de controlo.

8. Não inserir nada que possa bater nas pás do ventilador enquanto gira. Isso poderia provocar danos às pessoas, danificar as pás e descompensar a unidade, provocando vibrações e oscilações.

9. Depois da montagem do ventilador, garanta que todas as fixações estão seguras e apertadas para evitar qualquer ruído originado por elementos soltos.

10. Por causa do movimento do ventilador, algumas fixações podem ficar frouxas. Verifique todas as fixações duas vezes por ano, pelo menos, para garantir que estão corretamente apertadas. Caso necessário, devem ser apertadas novamente.
11. Se o cabo de alimentação está danificado, deve ser substituído pelo fabricante, pelo serviço pós-venda ou por pessoal qualificado, a fim de evitar perigos.
12. A luminária só deve ser substituída por uma original fornecida pelo fabricante.

INSTALAÇÃO

Nota: Este produto só deve ser instalado por eletricistas autorizados.

Tire todos os componentes. Coloque o motor sobre um pano ou superfície branda para evitar danificar o acabamento.

Manuseie cuidadosamente o conjunto para evitar que a carcaça dobre ou risque.

O ventilador deve ser montado no chão ou numa mesa suficientemente grande para não cair nenhum componente.

Não levantar ou carregar o ventilador pelos fios.

FERRAMENTAS NECESSÁRIAS

Instalação de suporte de teto:

Monte o suporte do ventilador no teto respeitando as distâncias de 2,3 metros de altura mínima e sem obstáculos em 1 metros em volta do ventilador.

Tendo em conta o comprimento das pás, instale o suporte de teto a uma distância mínima de:

1,70m aprox. para Conforto DC Nature e Conforto DC Max 2; 1,60m aprox. para Conforto DC Lite 2.

Para tetos maciços Para tetos de madeira

Aviso: Use as cunhas adequadas para o tipo de teto no qual o ventilador será instalado, tendo em conta o seu peso.

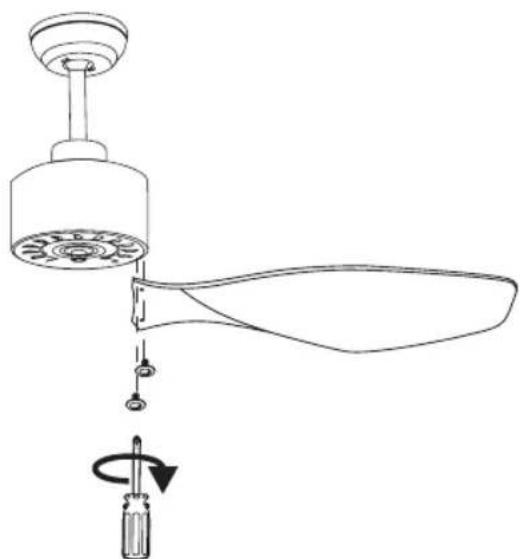

1. Coloque os parafusos que fixam as pás do ventilador. Use as etiquetas guia para identificar os pares de furos. Não aperte cada um dos parafusos totalmente, coloque-os todos e vá apertando cada um deles até que as pás fiquem uniformes.

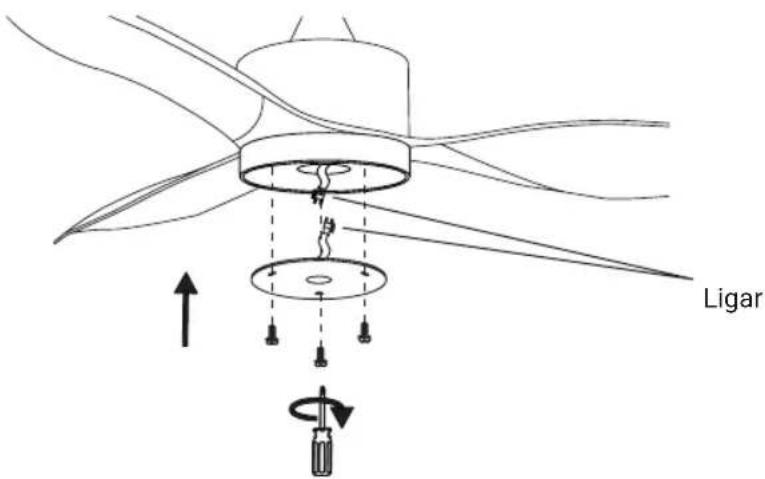

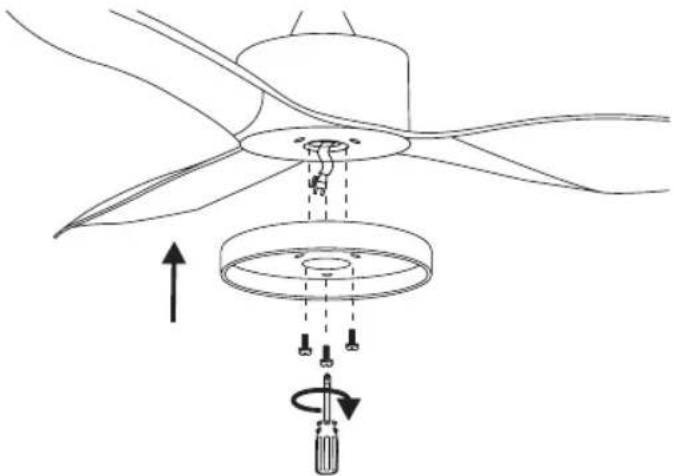

1. Coloque a tampa da parte inferior do ventilador com os 3 parafusos e passe os dois cabos pelo furo central. Dois parafusos já estarão colocados. Alinhe os furos da tampa com as cabeças e assim que tiverem passado, gire a tampa para que passem pelos guias. Depois, coloque o terceiro parafuso que se encontra no saco de parafusos.

1. Ligue o cabo da lâmpada LED ao cabo que está pendente na parte inferior do ventilador e coloque a lâmpada led com os ímanes.

1. Pendure o ventilador apoiando o acoplamento no suporte do teto.

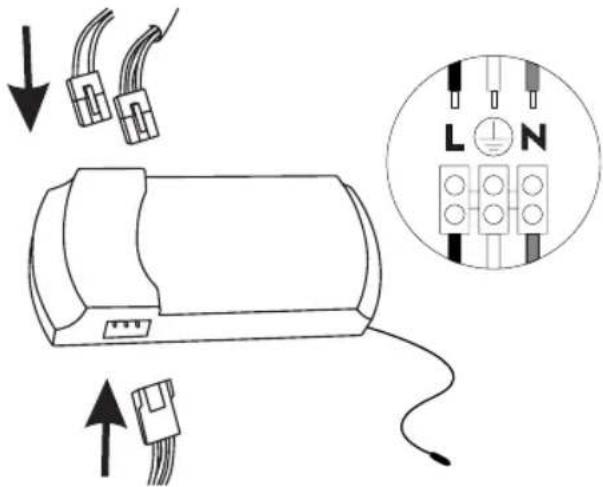

1. Conecte os cabos que saem da haste e os que saem do bloco de conexões situado no suporte para o recetor remoto. Depois, conecte os cabos que saem do teto (fase a fase, neutro a neutro, e terra a terra, dependendo da normativa local, as cores podem variar) na entrada do bloco (garanta que baixou os magnetérmico e que respeita as cores dos cabos).

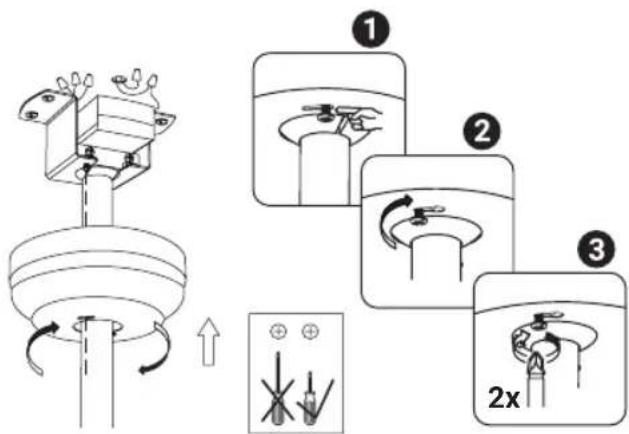

1. Afrouxe os parafusos do suporte de teto para poder passar as respetivas cabeças pelos furos do florão. Assim que tiverem passado, pode girar o florão para que os parafusos passem pelo trilho. Quando chegar ao final do percurso, aperte os parafusos para que o florão não se mova.

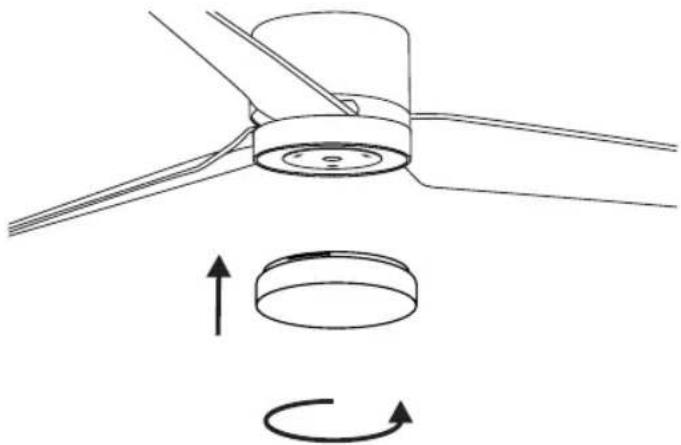

1. Coloque a tampa da lâmpada girando-a na direção dos ponteiros do relógio. No caso do modelo Lite 2, retire a película de proteção da tulipa e coloque-a na posição. Incline-a ligeiramente para entrar melhor.

PT

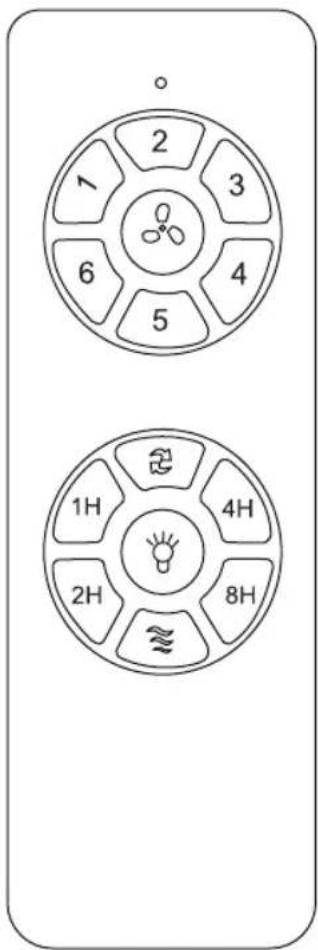

Pode controlar o ventilador através do comando à distância ou do painel de controlo da aplicação SPC IOT.

Mudar sentido de rotação

Desligar o ventilador

1 Velocidade 1

2 Velocidade 2

3 Velocidade 3

4 Velocidade 4

5 Velocidade 5

6 Velocidade 6

1h Programação 1h

2h Programação 2h

4h Programação 4h

8h Programação 8h

Ligar / Desligar LED

Natural

VINCULAR COM APP SPC IOT

Uma vez ligado à corrente, e antes de entrar em modo de sincronização, verifique se o ventilador funciona através do comando.

1. Descarrega a APP SPC IoT - Instala - Cria a tua conta / Login.

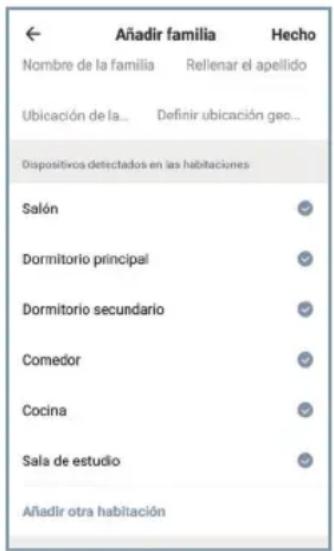

1. Crie a sua família e as divisões da sua casa.

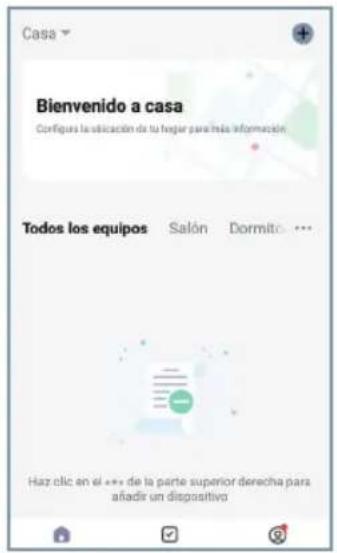

Para sincronização BT

Ligue o Bluetooth, a localização e a rede Wi-Fi do dispositivo móvel com o qual realizará a conexão. Assegure-se de que o dispositivo IoT ao qual se irá conectar está ligado antes de premir o símbolo “+” da parte superior direita da página principal da aplicação (img. 1, img. 2).

Em seguida, topo da página “Adicionar Dispositivo”, aparecerá a mensagem “Descobrindo dispositivos”. Se aparecer o dispositivo que deseja conectar, prima o botão “Adicionar”.

Caso for detetado mais de um dispositivo, prima em cima de "+" ao lado dos dispositivos que deseja adicionar. Assim que o processo tiver

terminado, aparecerá um “√” ao lado do nome do dispositivo. Prima no botão “Seguinte” na parte inferior para terminar a conexão.

PT

Ao terminar, verá uma janela em que aparece "Foi adicionado com sucesso" sobre o ícone e o nome do dispositivo adicionado. Prima "Pronto" na parte superior direita para voltar ao ecrã principal (img. 3, img. 4, img 5).

img. 1

Para sincronização EZ

Prima o ícone "+" no canto superior direito. Seleccione o modelo dentro da série "Ventiladores". Volte a premir o canto superior direito para mudar de "Bluetooth" para "Modo EZ".

Ligue o aparelho e nos primeiros 5 segundos em que está ligado, mante- nha o botão "FAN OFF" do comando premido durante 5 segundos.

Introduza a rede Wi-Fi de 2,4Ghz de sua casa (redes de 5Ghz não são suportadas) - será apresentada uma percentagem, e quando chegar a 100% o dispositivo terá sido adicionado com sucesso.

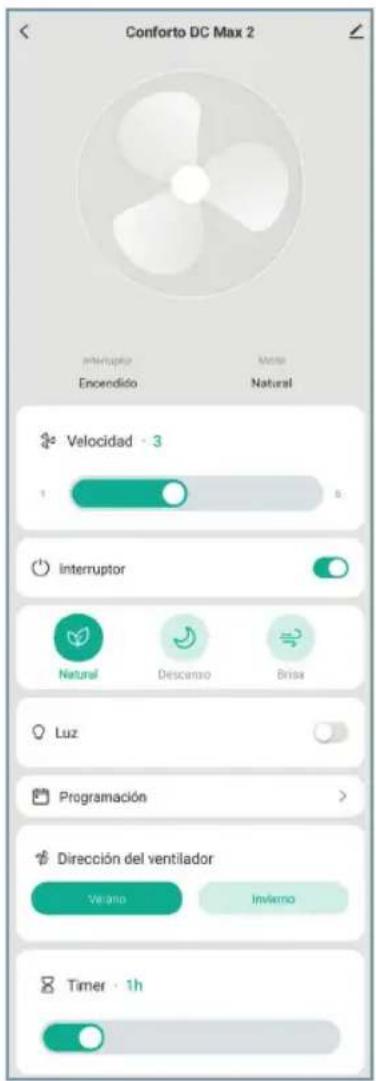

APP SPC IOT

A partir da aplicação SPC IOT, pode aceder aos diferentes controlos que o ventilador oferece:

1. Velocidade: Deslize o controlo horizontal para modificar a velocidade do ventilador.
2. Interruptor : Liga ou desligar o ventilador.
3. Modos :

Normal - Ajuste a velocidade com o deslizador horizontal.

Hibernar - Reduz o ruído para o mínimo para que não o incomode enquanto dorme

Natural - O ventilador mudará de potência para oferecer uma sensação de brisa natural.

Brisa - O ventilador funcionará a uma velocidade inferior a 1.

1. Luz: Ligue ou desligue a luz do ventilador.
2. Programação: Crie rotinas para realizar configurações nas horas e dias selecionados.
3. Direção do ventilador:

Modo verão - Gera uma corrente de ar descendente para refrescar-se.

Modo inverno - Atrai o ar frio do chão para que o calor do teto diminua.

1. Temporizador: Programa a paragem do ventilador.

Se for necessário separar o ventilador do teto mais do que o alcançado com a haste standard, na caixa tem uma caixa mais comprida à sua disposição. A haste comprida mede aproximadamente 12 cm mais do que a standard.

Para trocar a haste só tem de seguir os seguintes passos:

Primeiro, retire a tulipa e coloque um pano em cima de uma superfície grande para não danificar o ventilador no momento de o baixar.

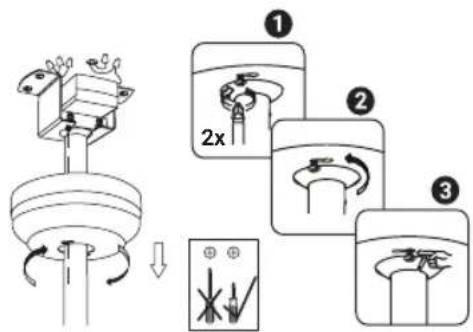

1. Solte os parafusos que fixam o florão ao teto para poder girar e retirá-lo.

1. Recomendamos baixar os magnetotérmicos do quadro elétrico, uma vez que terá que colocar as mãos perto das conexões de 220 V.

2. Tire o controlador do buraco do suporte de teto.

1. Desligue os fios que vão do ventilador para o controlador.

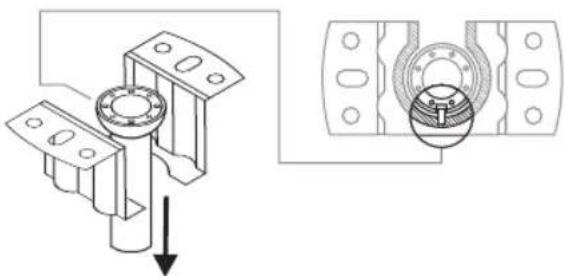

1. Desengate o ventilador e coloque-o na superfície que preparou.

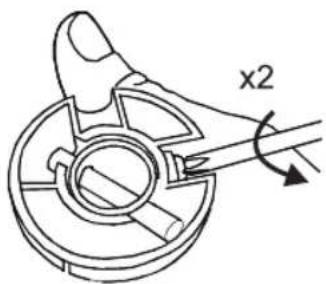

1. Solte os parafusos que fixam o engate à haste pela parte superior.

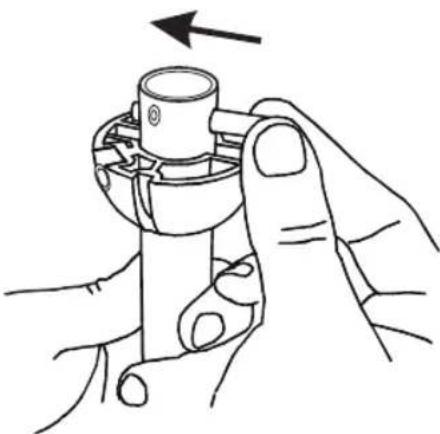

1. Retire o passador para libertar o engate. Já pode tirar o engate, o florão e o friso.

1. Solte os parafusos que estavam por baixo do friso, uma vez que estes fixam a haste ao motor. Retire o pino R e o passador para soltar a haste da parte inferior.

Já pode retirar a haste standard. Assim que tirar a haste standard, os passos para a montagem da haste comprida são os mesmos.

PT

Primeiro, passe os fios do motor pela parte inferior da haste. A parte superior apresenta uma rosca para parafuso, além dos dois furos para o passador. A parte inferior só apresenta os furos do passador. Dito de outra forma, a parte superior tem 3 furos e a inferior apenas 2.

Quando o colocar em posição, lembre-se de colocar o friso, o florão e o engate antes de colocar o passador superior.

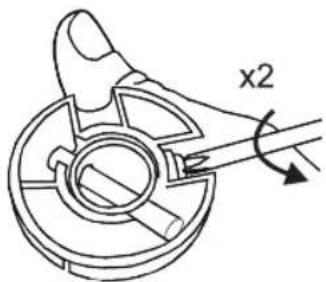

1. Monte a haste desta forma. Lembre-se de colocar o gancho tipo R no passador inferior para que não saia e apertar os parafusos para que a haste fique bem fixa ao motor. Não se esqueça de passar os fios por completo através da haste.

1. Coloque o passador que fica na parte superior da haste.

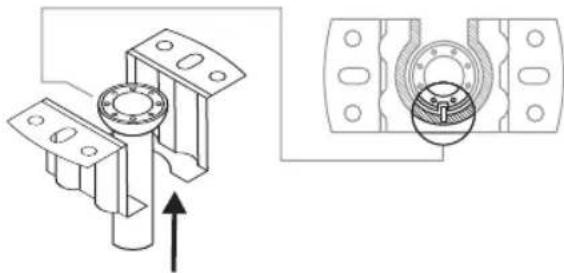

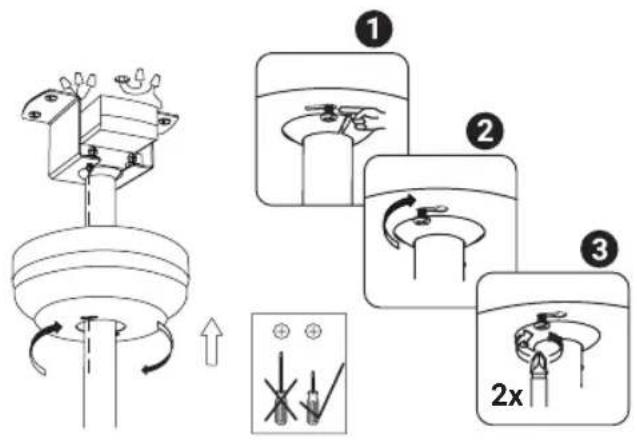

1. Suba o engate para que as fendas com o passador e o furo do parafuso passante coincidam. Aperte os parafusos que fixam o engate à haste.

1. Coloque o controlador no respetivo furo do suporte de teto.

1. Volte a aparafusar o florão ao suporte de teto.

E, por último, se tirou a tulipa, volte a colocá-la. Já podes voltar a ligar a eletricidade.

MUDANÇA DA TEMPERATURA DA COR DA LUZ

Pode mudar a temperatura da cor da luz utilizando o comando ou a aplicação SPC IoT a partir do terminal.

Só tem que desligar a luz e voltar a ligá-la novamente para mudar entre:

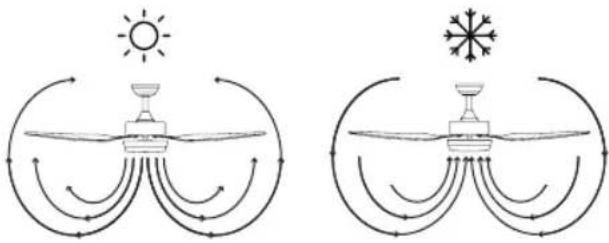

SENTIDO DE ROTAÇÃO. OPÇÃO INVERNO/VERÃO

O comutador do controlo remoto controla a direção, o sentido horário e anti-horário.

Opção verão - A corrente de ar descendente cria um efeito refrescante como se indica na ilustração.

Opção inverno - Uma corrente ascendente afasta o ar quente da área do ventilador como indicado na ilustração. Isto permite ajustar a calefação para um nível mais baixo.

Nota: Desligue o ventilador e espere que pare por completo antes de mudar a direção de rotação das pás.

1. Conecte a corrente (interruptor da parede) do ventilador que deseja controlar e, em seguida, nos 10 segundos seguintes, mantenha premida a tecla "LIGHT" do controlo remoto durante 5 segundos.
2. Um APITO "bipe" indica que a conexão foi executada e o equipamento pode funcionar normalmente.
3. Agora, o controlo remoto e o recetor do ventilador terão ficado sincronizados. Desligue o ventilador com o interruptor de parede e volte a ligá-lo. Este passo é o que encerra o processo de sincronização.

Nota: Um único comando pode controlar várias unidades do mesmo modelo de ventilador. O comando é específico para o seu modelo de ventilador.

EQUILIBRADO – PROBLEMAS DE EQUILÍBRIO NO FUNCIONA-MENTO DO VENTILADOR

O equilíbrio do corpo do ventilador durante o funcionamento não é um sinal de mau funcionamento (mesmo que chegue a alguns centímetros). Para reduzir o equilíbrio pode, com o ventilador desligado:

1. Avaliar a distância de cada pá ao teto. A medição relacionada com o teto, pode ser feita como indica a seguinte imagem.
2. Avaliar se a fixação de todas as pás é correta através do aperto dos parafusos.

Se, depois dos passos anteriores, o equilíbrio não foi alcançado, é necessário aplicar o equilíbrio dinâmico com o kit fornecido, tal como é explicado em se- guida:

PT

1. Ligue o ventilador na velocidade mais alta para produzir um maior equilíbrio.

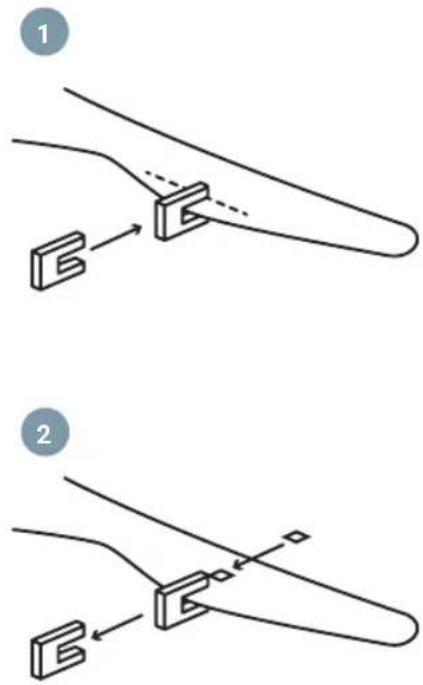

2. Desligue o ventilador. Seleccione uma pá e coloque o clipe (ver imagem) nela, a meio caminho entre o suporte e a margem da pá.

3. Ligue o ventilador, verifique se o equilíbrio melhorou ou piorou. Desligue-o novamente e, se não melhorou, coloque o clipe noutra pá. Repita este processo e determine qual a pá em que o equilíbrio melhora.

1. Deixe o clipe na pá que produz melhores resultados. Mova o clipe para a frente ou para trás na pá até que encontre a posição que oferece melhores resultados.

2. Em seguida, retire o clipe e coloque um dos pesos na parte superior na linha central da pá, à altura da posição em que o clipe estava.

MANUTENÇÃO E LIMPEZA

1. O movimento natural do ventilador poderia fazer com que algumas conexões se afrouxem. Verifique as conexões de suporte, as peças de fixação e os acessórios das paz duas vezes por ano. Garanta que estão fixadas.
2. Limpe o ventilador periodicamente para mantê-lo em condições ótimas. Utilize um pano para limpar o aparelho, não utilize benzina, álcool ou dissolventes químicos. Não utilize produtos abrasivos nem produtos em aerossol. Não utilize água para limpá-lo, esta pode danificar o motor ou provocar descarga elétrica.
3. Use apenas uma escova macia ou um pano sem fiapos para evitar riscar o acabamento.
4. Não é necessário lubrificar o ventilador.

Nota: Não respeitar estas instruções provoca a perda da garantia do aparelho.

PT

LISTE DES PIÈCES

PT: Para mais informações relativas ao funcionamento deste equipamento ou para qualquer esclarecimento técnico, visite: support.spc.es Telefone: [phone]
