Conforto DC Max - Ventilatore SPC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a soffitto con illuminazione LED
Marca	SPC
Modello	Conforto DC Max
Numero di velocità	6 velocità
Modalità di funzionamento	Normale, Sonno, Naturale, Estate/Inverno
Timer	1h, 4h, 8h
Illuminazione LED	Sì, con regolazione della luminosità e temperatura colore
Telecomando	Incluso, con funzione di ricodifica
Connettività	Wi-Fi 2,4 GHz, app SPC IoT
Altezza di montaggio minima	2,3 metri
Distanza minima da pareti/ostacoli	30 cm
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Capacità del supporto di montaggio	30 kg minimo
Utensili necessari	Viti, tasselli, cacciavite, kit di bilanciamento incluso
Manutenzione	Pulizia con panno asciutto; verifica dei fissaggi due volte all'anno
Sicurezza	Installazione da parte di un elettricista qualificato; spegnere l'alimentazione prima dell'intervento; non utilizzare dimmer
Inversione del senso di rotazione	Sì, tramite telecomando (modalità estate/inverno)
Ricambi	Telecomando, ricevitore, kit di bilanciamento, lampadina LED (originale)
Assistenza tecnica	support.spc.es

Domande frequenti - Conforto DC Max SPC

Qual è il senso di rotazione in modalità estate?

In modalità estate, il ventilatore ruota in senso antiorario per creare un flusso d'aria discendente rinfrescante.

Come cambiare il senso di rotazione del ventilatore?

Utilizzare l'interruttore del telecomando. Prima fermare il ventilatore e attendere che si arresti completamente prima di cambiare il senso.

Come sincronizzare il telecomando con il ricevitore?

Accendere il ventilatore, entro 30 secondi premere il pulsante ON/OFF del telecomando per 5 secondi. Un bip conferma la sincronizzazione. Spegnere e riaccendere il ventilatore per completare.

Perché il mio ventilatore oscilla?

Un leggero oscillamento è normale. Per ridurlo, verificare che tutte le pale siano ben fissate e equidistanti dal soffitto. Utilizzare il kit di bilanciamento incluso fissando il clip e poi il peso sulla pala che migliora l'equilibrio.

Come pulire il ventilatore?

Utilizzare un panno asciutto. Non utilizzare acqua, benzina, alcol o solventi chimici. Non utilizzare prodotti abrasivi o aerosol.

Posso usare il ventilatore con un variatore di luce?

No, non collegare l'alimentazione del motore a un dimmer o interruttore luce. Danneggerebbe il motore. Utilizzare solo il controller fornito.

Come regolare la luce LED?

Utilizzare il telecomando o l'app SPC IoT per accendere/spegnere, regolare la luminosità e la temperatura colore (bianco caldo a bianco freddo).

Qual è l'altezza minima per l'installazione?

Il ventilatore deve essere installato in modo che le pale siano a più di 2,3 metri dal pavimento.

Come collegare il ventilatore all'app SPC IoT?

Scaricare l'app, creare un account, aggiungere un dispositivo. Mettere il ventilatore in modalità sincronizzazione premendo il pulsante 8h per 5 secondi (bip), quindi connettersi a una rete Wi-Fi 2,4 GHz.

Cosa fare se il telecomando non funziona più?

Ricodificare il telecomando seguendo la procedura di sincronizzazione. Se non funziona, controllare le pile del telecomando o sostituirlo con un ricambio originale SPC.

MANUALE UTENTE Conforto DC Max SPC

1. Sostegno per il fatto
2. Rosone
3. Tirante
4. Coperchio superiore
5. Allestamento
6. Giunzione
7. Vite
8. Gancio R
9. Motore
10. Coperchio inferiore

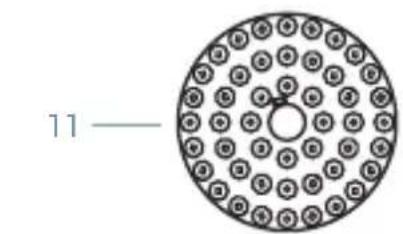

11. Lampada a led
12. Deckel der Lampe
13. Coperchio della lampada
14. Lame

STRUMENTI NECESSARI

Seguire queste istruzioni per garantire un'installazione sicura e il corretto funzionamento di但这a apparecchiatura.

L'installazione elettrica deve essere eseguita da una persona qualificata.

Quest'apparecchio non è un giocattolo. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambinienza supervisione.

Il ventilatore deve essere installato in modo che le pale siano a più di 2,3 m dal suolo. Assicurarsi che ci sia uno spazio di almeno 30 cm nella posizione di montaggio del ventilatore da qualsiasi parete o altri ostacolo con cui le lame potrebbero entrare in collisione. Maggiore è la distanza, più efficente è il flusso d'aria prodotto.

Si consiglia di leggere le seguenti istruzioni per garantire la propria sicurezza:

1. L'installazione elettrica deve essere eseguita da una persona qualificata secondo le normative vigenti nel paese d'installazione.
2. Qualsiasi intervento sul collegamento elettrico del dispositivo, così come la sua pulizia, deve essere effettuato solo après aver verificato che l'alimentazione elettrica generale dell'impianto sia scollegata, mediante disinserimento del corrispondente interrupttre di protezione dell'impianto per garantirne il totale isolamento della fornitura elettrica.
3. É necessario assicurarsi che la staffa di montaggio sia fissata a una struttura del soffitto in grado di supportare non meno di 30kg mediante le viti in dotazione. É necessario assicurarsi che l'intera lunghezza delle viti sia filettata. In caso di montaggio su una scatola di giunzione a soffitto, è necessario fissare la staffa del ventilatore a sufficientia per evitare che si allenti o torca.
4. Il cavo di terra del ventilatore deve essere collegato alla rete di terra dell'impianto, per evitare qualsiasi derivazione con rischio per le persone.
5. Non collegare l'alimentazione del motore del ventilatore a nessun elemento di regolazione, potenziometro o interruptatore di illuminazione, poiché ciò provocherebbe il malfunzionamento del ventilatore e / o il danneggiamento del suo motore. Per il collegamento elettrico è necessario incorporare un interruptatore di manovra-sezonatore a norma di installatione, che assicuri il sezonamento unipolare, collegato direttamente ai morsetti di potenza e delve ave una separazione dei contatti in tutti i loro poli, che ne consenta la condizioni di sovratensione di categoria III. Utilizzato il controller del ventilatore solo per avviare o arrestare il ventilatore.
6. Si consiglia di non utilizzato quello tipo di ventilatori nella stessa stanza insieme a impianti a gas contemporaneamente.
7. Il ventilatore deve essere arrestato e aver smesso di ruotare completamente prima di invertire il senso di rotazione. Ciò eviterà danni al motore e all'unità di controllo, se applicabile.

8. Non insere nulla che possa urtare le pale del ventilatore durante la rotazione, in quanto potrebbe causare lesioni alle persone, danneggiare le lame, e far sbilanciare l'unità provocando vibrazioni e oscillazioni.

9. Dopo aver montato il ventilatore, assicurarsi che tutti i dispositivi di fissaggio siano saldi e stretti per evitare il rumore di oggetti sciolti.

10. A causa del movimento del ventilatore, alcuni elementi di fissaggio potrebbero allentarsi. Controllare tutti i dispositivi di fissaggio almeno due volte all'anno per assicurarsi che siano serrati correttamente. Se necessario, devono essere nuovamente serrati.
11. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da personale qualificato simile per evitare rischi.
12. L'apparecchio di illuminazione deve essere sostituito solo da un originale fornito dal produttore.

INSTALLAZIONE.

Prendere tutti i componenti. Posizione are il motore su un panno o una superficie morbida per evitare di danneggiarne la finitura.

Maneggiare il gruppo conattenzione per evitare di piegare o graffiti la sua custodia.

Il ventilatore deve essere montata sul pavimento o su un ravolo abbastanza grande in modo che nessun componente cada.

1. Monta la staffa del ventilatore sul soffitto rispettoando le distance di 2,3 metri di altezza minima e alla ostacoli in 0,3 metri attorno al ventilatore.

1. Mettete le viti che sostengono le pale del ventilatore. Non stringete troppo le viti, collocatele tutte e stringetele tutte insieme affinché le pale siano uniformi.

1. Montate la struttura di sospensione in quello modo, ricordatevi di agganciare l'uncino di tipo R alla vite in modo che non esca e di passarei cavi da dentro il tirante.

1. Mettete la vite rimanente nella parte superiore della struttura di sospensione

1. Stringete le viti che sostengono la giunzione alla struttura di sospensione.

1. Appendete il ventilatore appoggiando la giunzione nel sostegno del fatto.

1. Inserite il recettore remoto nel sostegno del fatto.

1. Collegare i cavi che escono dal reggisella e quelli che escono alla morsettiera posta sulla staffa al ricevitore remoto. Quindi, collegare i cavi appesi al soffitto (fase a fase, neutro a neutro e terra a terra, a seconda delle normative locali, i colori possono variare) all'ingresso del terminale (assicurarsi di aver abbassato gli interrupttori e rispetto colori dei fili).

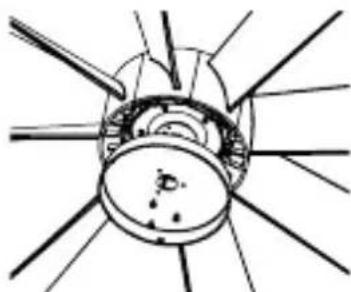

1. Collocate il coperchio che va nella parte inferiore del ventilatore con le 3 viti e passate i due cavi nel buco centrale.

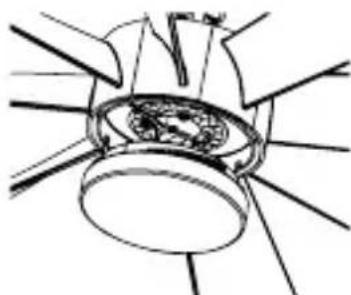

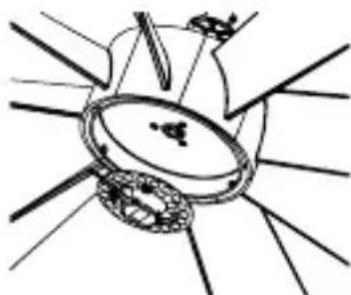

1. Collegate il connettore della lampada a led che va nella parte inferiore del ventilatore e collocate la lampada a led con le calamite.

1. Collocate il coperchio della lampada girandolo in senso orario.

VINCOLARE CON APP SPC IOT.

1

Android COMPATIBLE

iOS COMPATIBLE

GDPR EU

Scarica la APP SPC IoT - Installala - Crea il tuo account / Accedi.

2

Crea la tua famiglia e le stanze della tua casa.

Aggiungere un dispositivo.

Una volta collegato alla corrente, e prima di entrare nella modalità di sincronizzazione, verificate che il ventilatore funzioni usando il telecomando.

5

Sincronizza il suo dispositivo con la App SPC IoT. Premete poi per 5 secondi il tasto 8h il ventilatore fischiera e alla entrera nella modalità di sincronizzazione.

Inserisci il red Wi-Fi da 2.4Ghz della tua casa (reti 5Ghz non supportate) - comparirà una percentuale, quando arrivava al 100% il dispositivo sare è stato aggiunto con successo.

Puoi controllinga tua ventilatore tramite il telecomando o tramite il pannello di controllo della tua applicazione SPC IOT

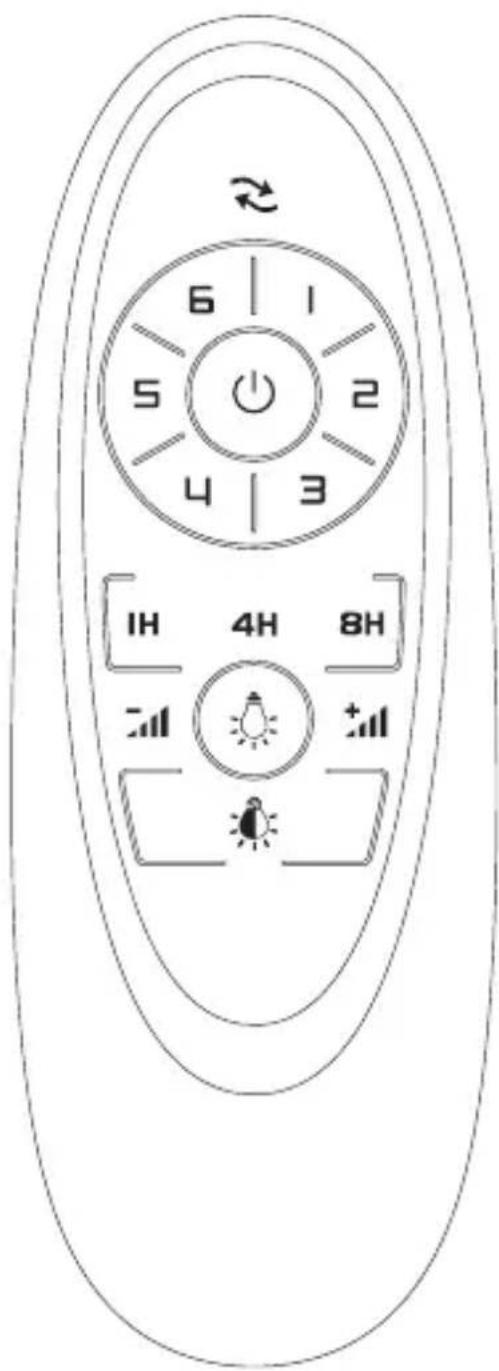

Cambiare censo rotatorioio

Spagnere ventilatore

1

Velocità 1

己

Velocità 2

3

Velocità 3

4

Velocità 4

与

Velocità 5

6

Velocità 6

IH

Programmazione 1h

4H

Programmazione 4h

8H

Programmazione 8h

+

Aumentare l' intensita LED

Ridurre intensita LED

Accendere / Spagnere LED

Cambiare tono LED

APP SPC IOT.

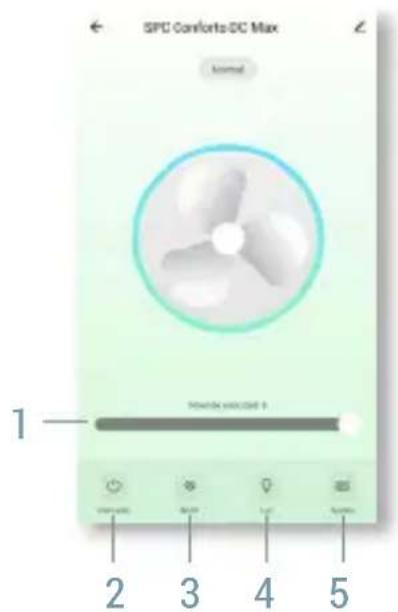

Dall'applicazione SPC IOT, puoi accedere ai diversi comandi che il tuo ventilatore ti offre:

1. Velocità:

Far scorrere il controlo orizzontale per modificare la velocità del ventilatore.

2. Interruftlore:

Normale - Regola la velocità con il cursore orizzontale

Sognare - Mantieni il rumore al minimo in modo che non ti disturbi nelle dormi.

Naturale - Il ventilatore cambiera potenza per darti una sensazione di brezza naturale.

4. Luce:

In questo menu è possibile attivare, disattivare e regolare la luminosità e la temperature del colore della luce del ventilatore.

5. Regolazioni:

Direzione del ventilatore.

Modalità estiva - Genera una corrente discendente per rinfrecarti.

Modalità invernale - Aspira l'aria fredda dal pavimento in modo che il calore dal soffitto si abbassi

Timer - Programma l'arresto del ventilatore.

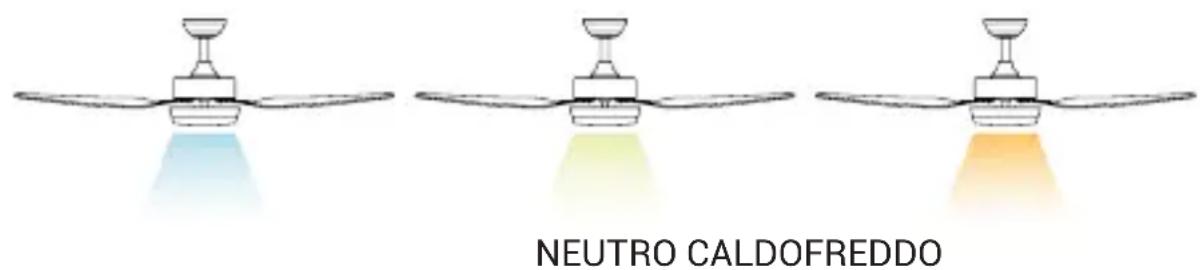

Puoi modificare la temperatura del colore della luce, utilizzato il telecomando o utilizzando l'applicazione SPC IoT dal suo terminale.

SENSO DI ROTAZIONE. OPZIONE INVERNO/ ESTATE.

L'interruttore del telecomando controllinga la direzione, in senso orario e antiorario.

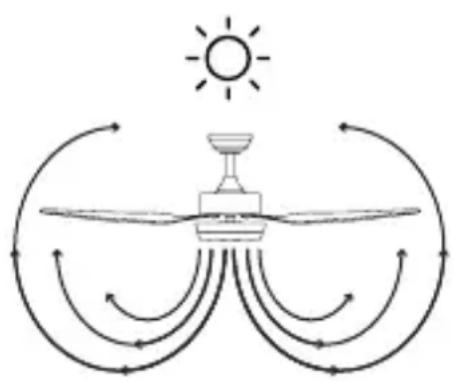

Opzione estiva - Il ventilatore ruota in senso antiorario. Il flusso d'aria discendente crea un effetto di raffreddamento come migliorato nell'illustrazione.

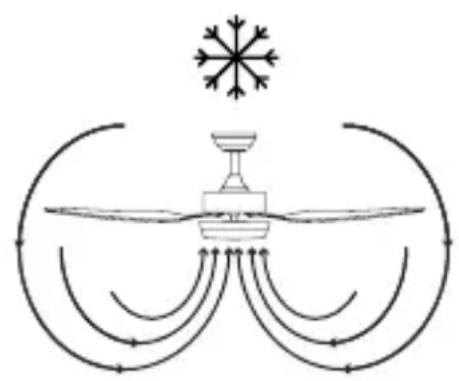

- Opzione invernale - Il ventilatore ruota in senso orario. Una corrente ascensionale allontana l'aria calda dall'area del ventilatore come molto significato nell'illustrazione. Ciò consente di regolare il riscaldamento a un livello inferiore.

Note: spegnere il ventilatore e attendere che si arresti completamente prima diambiare la direzione delle pale.

RICODIFICA DEL TELECOMANDO CON L'UNITÀ RICEVENTE Nel caso in cui il telecomando perda il collegamento con il ricevitore del ventilatore, atteneri alla seguente procedura:

1. Accendere l'alimentazione (interruptore a parete) del ventilatore da controllare, quando entro 30 secondi premere e tenere premuto il tasto "ON / OFF" sul telecomando per 5 secondi.
2. Un "bip" BEEP indica che la connessione è stata eseguita e l'apparecchiatura può funzionare normalmente.
3. Ora, il telecomando e il ricevitore del ventilatore saranno stati sinceronizzati. Spagnere il ventilatoretramite l'interruttore a muro e riaccenderla, quello passaggio è quello che chiude il processo di sinceronizzazione.

Note: Un unico telecomando cui controllare più unità dello stesso modello di ventilatore. La manopola è specifica per il loro modello di ventilatore.

EQUILIBRATO - PROBLEMI DI EQUILIBRIO NEL FUNZIONA-MENTO DEL VENTILATORE.

L'oscillazione del corso del ventilatore durante il funzionamento non è sintomo di malfunzionamento (anche raggiungendo un paio di centimetri). Per ridurre l'oscillazione, puoi, con il ventilatore spento:

1. Controllare la distance di ciascuna lama dal soffitto. La misurazione contro il soffitto più essere eseguita come alla figura seguente.
2. Verificare che tutte le lame di fissaggio siano corrette serrando tutte le viti.

Se dopo i passaggi precedenti l'equilibratura non è stata risolta, è necessario applicare l'equilibratura dinamica, con il kit in dotazione, come di seguito spiegato:

IT

1. Fai funzionare il ventilatore alla massima velocità per il massimo del rock.
2. Spagnere il ventilatore. Seleziona una lama e posizione la graffiti (vedi figura) su diessa, a metà strada tra la staffa e il bordo della lama.
3. Accendere il ventilatore, controllare se l'oscillazione è peggiorata o migliorata. Specnilo di nuovo e, se non è migliorato, posizione la clip su un'altra lava. Ripeti quello processo e determinina su quale lava migliorara l'equilibrio.
4. Lasciare la graffiti sulla lama che produce il miglior risultato. Spostare la clip avanti o indietro sulla lama fino a trovare la posizione che funzione meglio.
5. Quindi rimuovere la clip e posizionare uno dei pesi in alto sulla linea centrale della lama, all'altezza della posizione in cui si trovava la clip.

MANUTENZIONE E PULIZIA.

1. Il movimento naturale del ventilatore potrebbe causare l'allenamento di alcuni collegamenti. Controllare le connessioni, i dispositivi di fissaggio e gli accessori del supporto della lama due volte all'anno. Assicurati che siano riparati.
2. Pulire periodicamente la ventola per mantenerla in condizioni ottimali. Utilizzare un panno per pulire l'apparecchiatura, non utilizzato benzene, alcool o solventi chimici. Non utilizzato prodotti abrasivi o prodotti aerosol. Non utilizzato acqua per pulirlo poiché potrebbe danneggiare il motore o provocare scosse elettriche.

Note: la mancata osservanza di queste istruzioni comporta la perdita della garanzia dell'apparecchiatura.

IT: Per consultare maggiori dettagli sul funzionamento dell'apparecchio o per qualsiasi domanda tecnica, visita: support. spc.es
