Conforto DC Lite 2 - Ventilatore SPC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a soffitto con lampada a LED
Marca	SPC
Modello	Conforto DC Lite 2
Motore	DC (corrente continua) silenzioso
Numero di velocità	6 (velocità da 1 a 6)
Telecomando	Sì, incluso con funzioni complete
App mobile	SPC IoT (compatibile iOS e Android)
Connettività	Bluetooth e Wi-Fi 2,4 GHz
Illuminazione LED	Sì, con cambio di temperatura di colore (caldo, neutro, freddo)
Funzione estate/inverno	Inversione del senso di rotazione (flusso d'aria discendente o ascendente)
Timer	Programmabile (1h, 2h, 4h, 8h)
Modalità di funzionamento	Normale, Sonno, Naturale, Brezza
Alimentazione	Rete 220-240 V, 50/60 Hz
Altezza minima di installazione	2,3 m da terra
Distanza minima dalle pareti	1 m
Capacità del supporto a soffitto	Fino a 30 kg
Kit di bilanciamento	Incluso per ridurre le oscillazioni
Materiale	Metallo e plastica (pale in ABS)
Pulizia	Panno morbido non lanuginoso, senza prodotti abrasivi
Installazione	Da elettricista qualificato solo
Riparabilità	Lampada a LED sostituibile con pezzo originale

Domande frequenti - Conforto DC Lite 2 SPC

Come installare il ventilatore Conforto DC Lite 2?

L'installazione deve essere eseguita da un elettricista qualificato. Fissare il supporto a soffitto a una struttura in grado di sostenere almeno 30 kg, ad un'altezza minima di 2,3 m da terra e ad almeno 1 m dalle pareti. Seguire lo schema di montaggio fornito nel manuale, utilizzando viti e tasselli adatti al proprio soffitto.

Come sincronizzare il telecomando con il ventilatore?

Accendere il ventilatore, quindi entro 10 secondi, premere il pulsante LIGHT del telecomando e tenerlo premuto per 5 secondi. Un bip conferma la sincronizzazione. Spegnere e riaccendere il ventilatore per completare.

Come cambiare il senso di rotazione per l'inverno o l'estate?

Utilizzare il pulsante del telecomando dedicato all'inversione del senso. Fermare il ventilatore e attendere l'arresto completo prima di cambiare il senso. La modalità estate genera un flusso d'aria discendente (rinfrescante), la modalità inverno aspira l'aria fredda da terra per far circolare il calore dal soffitto.

Come bilanciare le pale se il ventilatore oscilla?

Controllare prima la distanza di ogni pale dal soffitto e serrare tutte le viti. Se l'oscillazione persiste, utilizzare il kit di bilanciamento fornito: posizionare il fermaglio su una pale a metà lunghezza, testare diverse pale per trovare quella che migliora l'equilibrio, quindi fissare un peso adesivo nella posizione corrispondente.

Come collegare il ventilatore all'app SPC IoT?

Scaricare l'app, creare un account e una famiglia. Attivare Bluetooth, posizione e Wi-Fi (solo 2,4 GHz). Dall'app, premere '+' e seguire le istruzioni: sia in modalità Bluetooth (rilevamento automatico) sia in modalità EZ (tenere premuto il pulsante FAN OFF del telecomando per 5 secondi dopo l'accensione).

Come pulire il ventilatore?

Utilizzare un panno morbido non lanuginoso. Non utilizzare mai benzina, alcol, solventi, prodotti abrasivi o aerosol. Non pulire con acqua per evitare il rischio di scosse elettriche o danni al motore.

Come cambiare la temperatura di colore della luce LED?

Spegnere e riaccendere la luce con il telecomando o l'app. Ogni ciclo fa passare il colore successivamente a bianco caldo, neutro e freddo.

Cosa fare se il telecomando non funziona più?

Controllare le pile del telecomando (sostituirle se necessario). Assicurarsi che il ricevitore sia correttamente collegato nel supporto a soffitto. Ripetere la procedura di sincronizzazione descritta sopra. Se il problema persiste, contattare il supporto tecnico SPC.

Come programmare il timer?

Utilizzare i pulsanti del telecomando contrassegnati 1h, 2h, 4h o 8h. Il ventilatore si spegnerà automaticamente dopo il tempo selezionato. È anche possibile programmare routine tramite l'app SPC IoT.

Il ventilatore può essere installato su un soffitto inclinato?

Il manuale non menziona soffitti inclinati. Si consiglia di installare il ventilatore su un soffitto piatto e orizzontale. Per installazioni particolari, consultare un professionista.

MANUALE UTENTE Conforto DC Lite 2 SPC

1. Sostegno per il tetto
2. Rosone
3. Tirante
4. Allestimento
5. Giunzione
6. Vite
7. Gancio R
8. Motore
9. Coperchio inferiore
10. Lampada a led
11. Paralume
12. Coperchio della lampada
13. Lame
14. Borsa di viti e tasselli
15. Kit di bilanciamento

PRECAUZIONI DI SICUREZZA

IT

Seguire queste istruzioni per garantire un'installazione sicura e il corretto funzionamento di questa apparecchiatura.

L'installazione elettrica deve essere eseguita da una persona qualificata.

Quest'apparecchio non è un giocattolo. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini senza supervisione.

Il ventilatore deve essere installato in modo che le pale siano a più di 2,3 m dal suolo. Assicurarsi che ci sia uno spazio di almeno 1 m nella posizione di montaggio del ventilatore da qualsiasi parete o altro ostacolo con cui le lame potrebbero entrare in collisione. Maggiore è la distanza, più efficiente è il flusso d'aria prodotto.

Si consiglia di leggere le seguenti istruzioni per garantire la propria sicurezza:

1. L'installazione elettrica deve essere eseguita da una persona qualificata secondo le normative vigenti nel paese d'installazione.
2. Qualsiasi intervento sul collegamento elettrico del dispositivo, così come la sua pulizia, deve essere effettuato solo dopo aver verificato che l'alimentazione elettrica generale dell'impianto sia scollegata, mediante disinserimento del corrispondente interruttore di protezione dell'impianto per garantirne il totale isolamento della fornitura elettrica.
3. È necessario assicurarsi che la staffa di montaggio sia fissata a una struttura del soffitto in grado di supportare non meno di 30 kg mediante le viti in dotazione. È necessario assicurarsi che l'intera lunghezza delle viti sia filettata. In caso di montaggio su una scatola di giunzione a soffitto, è necessario fissare la staffa del ventilatore a sufficienza per evitare che si allenti o torca.
4. Il cavo di terra del ventilatore deve essere collegato alla rete di terra dell'impianto, per evitare qualsiasi derivazione con rischio per le persone.
5. Non collegare l'alimentazione del motore del ventilatore a nessun elemento di regolazione, potenziometro o interruttore di illuminazione, poiché ciò provocherebbe il malfunzionamento del ventilatore e / o il danneggiamento del suo motore. Per il collegamento elettrico è necessario incorporare un interruttore di manovra-sezionatore a norma di installazione, che assicuri il sezionamento unipolare, collegato direttamente ai morsetti di potenza e deve avere una separazione dei contatti in tutti i suoi poli, che ne consenta la condizioni di sovratensione di categoria III. Utilizzare il controller del ventilatore solo per avviare o arrestare il ventilatore.
6. Si consiglia di non utilizzare questo tipo di ventilatori nella stessa stanza insieme a impianti a gas contemporaneamente.
7. Il ventilatore deve essere arrestato e aver smesso di ruotare completamente prima di invertire il senso di rotazione. Ciò eviterà danni al motore e all'unità di controllo, se applicabile.

8. Non inserire nulla che possa urtare le pale del ventilatore durante la rotazione, in quanto potrebbe causare lesioni alle persone, danneggiare le lame, e far sbilanciare l'unità provocando vibrazioni e oscillazioni.

9. Dopo aver montato il ventilatore, assicurarsi che tutti i dispositivi di fissaggio siano saldi e stretti per evitare il rumore di oggetti sciolti.

10. A causa del movimento del ventilatore, alcuni elementi di fissaggio potrebbero allentarsi. Controllare tutti i dispositivi di fissaggio almeno due volte all'anno per assicurarsi che siano serrati correttamente. Se necessario, devono essere nuovamente serrati.
11. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da personale qualificato simile per evitare rischi.
12. L'apparecchio di illuminazione deve essere sostituito solo da un originale fornito dal produttore.

INSTALLAZIONE

Nota: Questo prodotto deve essere installato solo da elettricisti autorizzati.

Prendere tutti i componenti. Posizionare il motore su un panno o una superficie morbida per evitare di danneggiarne la finitura.

Maneggiare il gruppo con attenzione per evitare di piegare o graffiare la sua custodia.

Il ventilatore deve essere montata sul pavimento o su un tavolo abbastanza grande in modo che nessun componente cada.

Non sollevare o trasportare la ventola per i cavi.

STRUMENTI NECESSARI

Installazione staffa a soffitto:

Monta la staffa del ventilatore sul soffitto rispettando le distanze di 2,3 metri di altezza minima e senza ostacoli in 1 metri attorno al ventilatore.

Tenendo conto della lunghezza delle lame, installare il supporto a soffitto ad una distanza minima di:

1,70m ca. in Conforto DC Nature et Conforto DC Max 2; 1,60m ca. su Conforto DC Lite 2.

Per soffitti pieni Per soffitti in legno

Avvertenza : Utilizzare gli appositi tasselli per il tipo di soffitto in cui si installa il ventilatore, tenendo conto del suo peso.

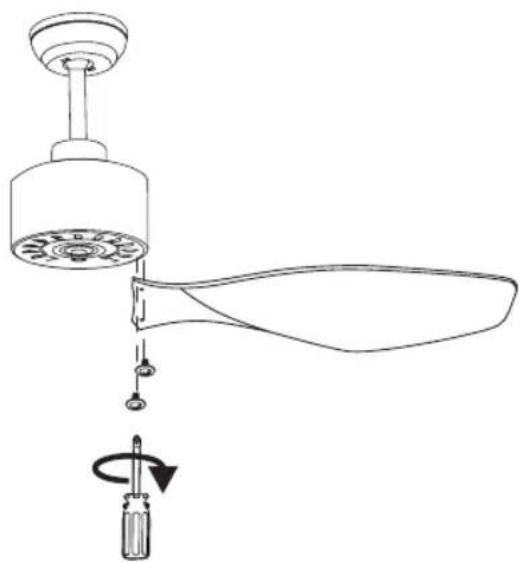

1. Mettete le viti che sostengono le pale del ventilatore. Usa gli adesivi guida per identificare le coppie di fori. Non stringete troppo le viti, collocatele tutte e stringetele tutte insieme affinché le pale siano uniformi.

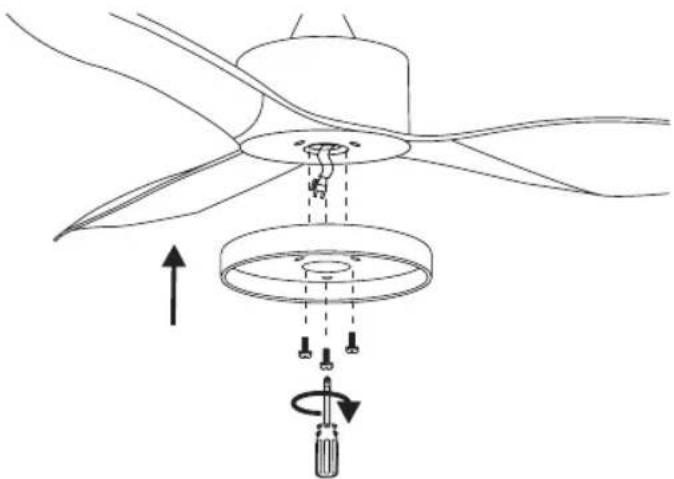

1. Collocate il coperchio che va nella parte inferiore del ventilatore con le 3 viti e passate i due cavi nel buco centrale. Saranno già presenti due viti, allineare i fori del coperchio con le loro teste e, una volta passate, ruotare il coperchio in modo che passino attraverso le guide. Quindi, inserisci la terza vite dal sacchetto di viti.

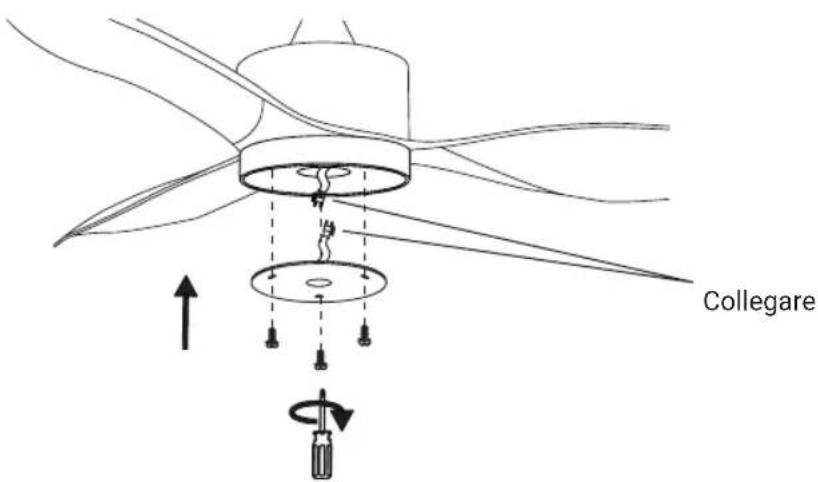

1. Collegare il cavo della lampada a led con il cavo che pende nella parte inferiore della ventola e collocate la lampada a led con le calamite.

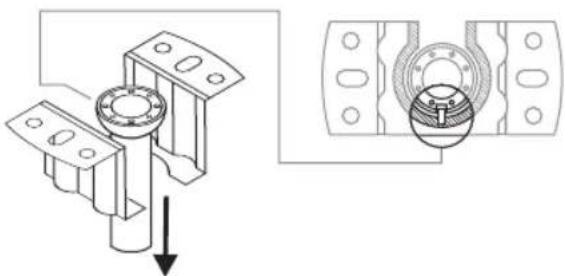

1. Appendete il ventilatore appoggiando la giunzione nel sostegno del tetto.

1. Inserite il recettore remoto nel sostegno del tetto.

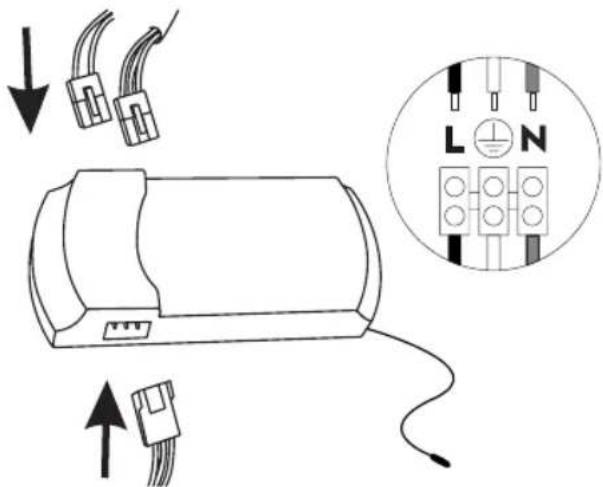

1. Collegare i cavi che escono dal reggisella e quelli che escono dalla morsettiera posta sulla staffa al ricevitore remoto. Quindi, collegare i cavi appesi al soffitto (fase a fase, neutro a neutro e terra a terra, a seconda delle normative locali, i colori possono variare) all'ingresso del terminale (assicurarsi di aver abbassato gli interruttori e rispettare colori dei fili).

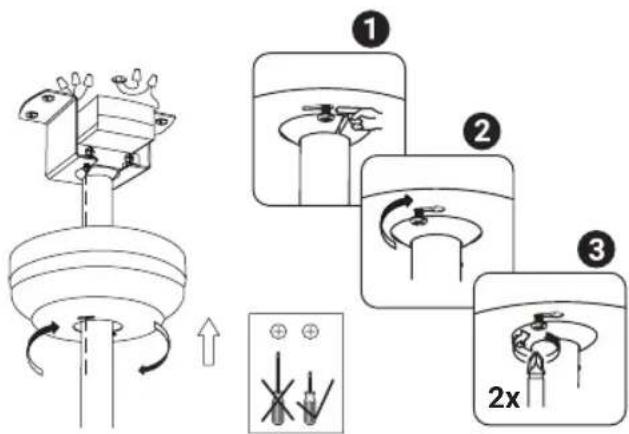

1. Allentare le viti della staffa a soffitto in modo da poter far passare le loro teste attraverso i fori del rosone. Una volta passato, puoi ruotare la rosetta in modo che le viti passino attraverso il binario. Quando ha raggiunto la fine della sua corsa, serrare le viti in modo che la rosetta non si muova.

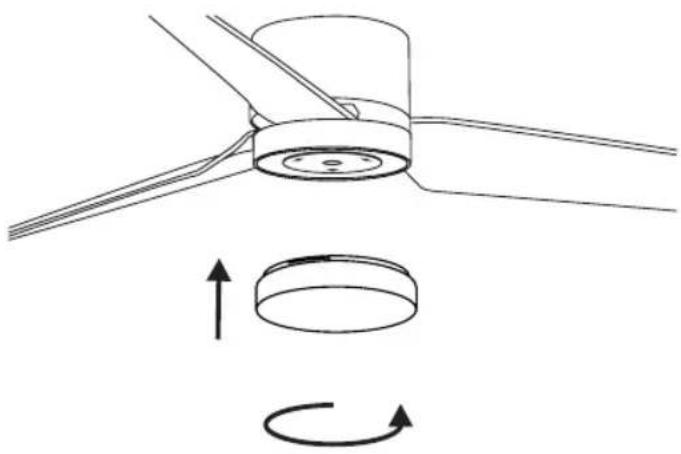

1. Collocate il coperchio della lampada girandolo in senso orario. Nel caso del modello Lite 2, rimuovere la pellicola protettiva dal paralume e inserirla in posizione. Piegalo leggermente per adattarlo meglio.

IT

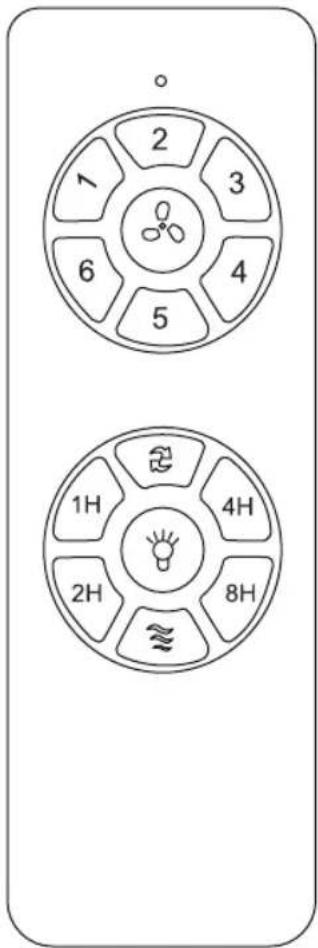

Puoi controllare la tua ventilatore tramite il telecomando o tramite il pannello di controllo della tua applicazione SPC IOT.

Cambiare censo rotatorio

Spegnere ventilatore

1 Velocità 1

2 Velocità 2

3 Velocità 3

4 Velocità 4

5 Velocità 5

6 Velocità 6

1h Programmazione 1h

2h Programmazione 2h

4h Programmazione 4h

8h Programmazione 8h

Accendere / Spegnere LED

Naturale

VINCOLARE CON APP SPC IOT

Una volta collegato alla corrente, e prima di entrare nella modalità di sincronizzazione, verificate che il ventilatore funzioni usando il telecomando.

1. Scarica la APP SPC IoT - Installala - Crea il tuo account / Accedi.

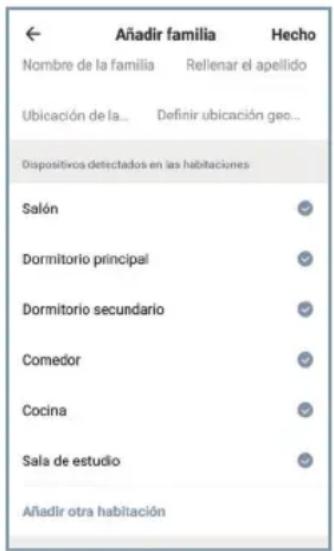

1. Crea la tua famiglia e le stanze della tua casa.

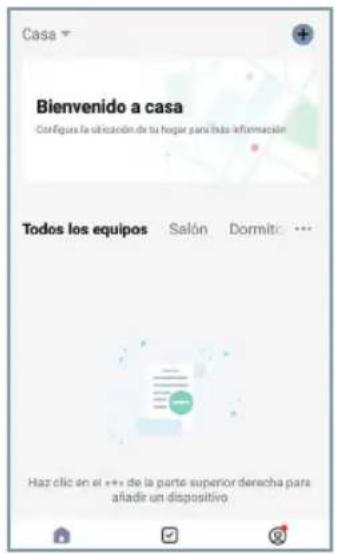

Per la sincronizzazione BT

Accendi il Bluetooth, la posizione e il WiFi del dispositivo mobile con il quale intendi effettuare il collegamento. Assicurati che il dispositivo IoT a cui ti connetterai sia acceso prima di cliccare sul simbolo “+” nella parte in alto a destra della pagina principale dell'app (img. 1, img. 2).

Successivamente, in cima alla pagina “Aggiungi dispositivo” apparirà il messaggio “Alla scoperta dei dispositivi”. Se viene visualizzato il dispositivo che si desidera collegare, premere il pulsante “Aggiungere”.

Se viene rilevato più di un dispositivo, fare clic sul pulsante “+” accanto ai dispositivi che si desidera aggiungere. Una volta terminato il processo,

apparirà un “√” accanto al nome del dispositivo. Fare clic sul pulsante “Avanti” in basso per completare il collegamento.

IT

Al termine, vedrai una finestra che dice "Aggiunto con successo" sopra l'icona e il nome del dispositivo aggiunto. Premi "Fatto" in alto a destra per tornare alla schermata principale (img. 3, img. 4, img 5).

img. 1

Per Sincronizzazione EZ

Tocca l'icona +" nell'angolo in alto a destra. Seleziona il tuo modello all'interno della famiglia "Fan". Tocca nuovamente l'angolo in alto a destra per passare da "Bluetooth" a "Modalità EZ".

Accendi il dispositivo e nei primi 5 secondi in cui è acceso, tieni premuto il pulsante "FAN OFF" sul telecomando per 5 secondi.

Inserisci il red Wi-Fi da 2.4Ghz della tua casa (reti 5Ghz non supportate) - comparirà una percentuale, quando arriva al 100% il dispositivo sarà stato aggiunto con successo.

APP SPC IOT

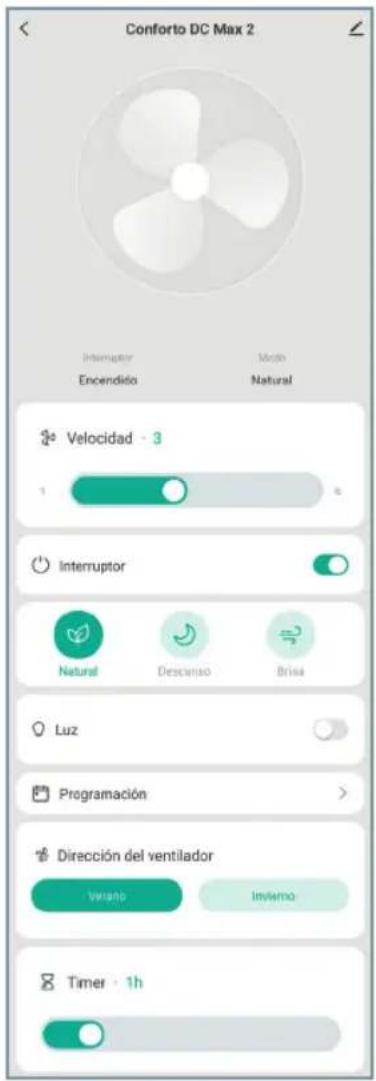

Dall'applicazione SPC IOT, puoi accedere ai diversi comandi che il tuo ventilatore ti offre:

1. Velocità: Far scorrere il controllo orizzontale per modificare la velocità del ventilatore.
2. Interruttore: Accende o spegne la ventola.
3. Modi:

Normale - Regola la velocità con il cursore orizzontale.

Sognare - Mantieni il rumore al minimo in modo che non ti disturbi mentre dormi.

Naturale - Il ventilatore cambierà potenza per darti una sensazione di brezza naturale.

Breeze – La ventola funzionerà a una velocità inferiore a 1.

1. Luce: Accendi o spegni la luce della ventola.
2. Programmazione: Crea routine per eseguire le impostazioni in orari e giorni selezionati.
3. Direzione della ventola:

Modalità estate - Genera una corrente d'aria verso il basso per rinfrescarti.

Modalità inverno - Aspira aria fredda dal pavimento in modo che il calore dal soffitto si abbassi.

1. Timer: Programmare lo spegnimento della ventola.

Se è necessario separare il ventilatore dal soffitto più di quanto sia possibile con il palo standard, nella scatola è disponibile un palo più lungo. Il palo lungo è di circa 12 cm più lungo di quello standard.

Per cambiare il reggisella devi seguire questi passaggi:

Per prima cosa rimuovere il tulipano e appoggiare un panno su un'ampia superficie in modo da non danneggiare la ventola durante l'abbassamento.

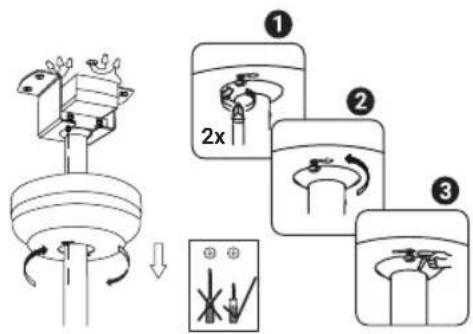

1. Allentare le viti che fissano il rosone al soffitto in modo che possa essere ruotato per rimuoverlo.

1. Si consiglia di abbassare gli interruttori del quadro elettrico in quanto bisognerà avvicinare le mani alle connessioni 220V.

2. Estrarre il controller dal foro di montaggio a soffitto.

1. Scollegare i cavi che vanno dalla ventola al controller.

1. Smonta il ventaglio e posizionalo sulla superficie che hai preparato.

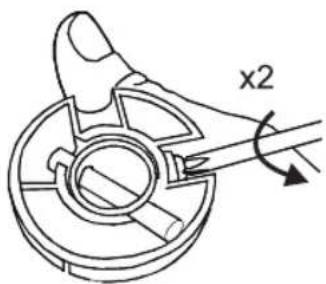

1. Allentare i bulloni che fissano il supporto al reggisella dall'alto.

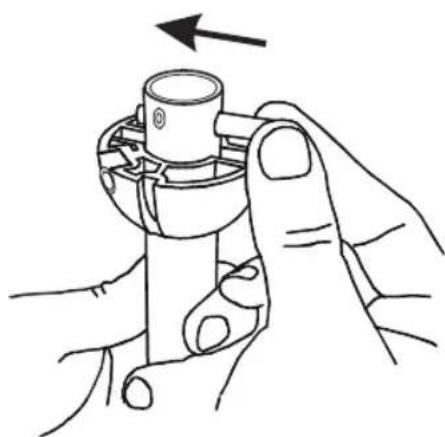

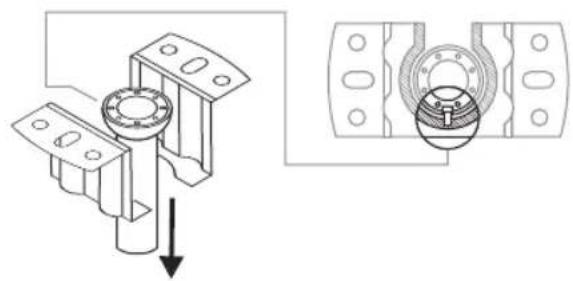

1. Rimuovere il perno per rilasciare l'accoppiatore. A questo punto è possibile rimuovere l'aggancio, la rosetta e la cornice.

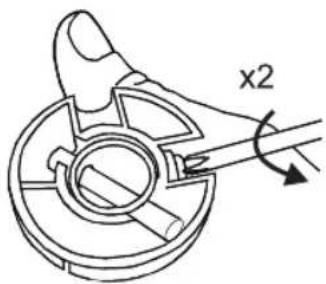

1. Allentare le viti che erano sotto il rivestimento, queste tengono la forcella al motore. Rimuovere il perno e il perno R per rilasciare il reggisella dal basso.

Ora puoi rimuovere il reggisella standard. Una volta rimosso il palo standard, i passaggi per montare il palo lungo sono gli stessi.

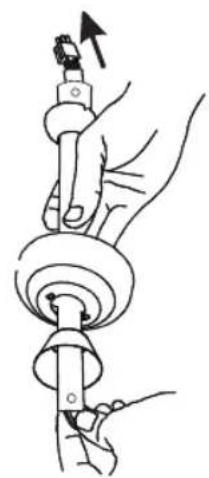

Per prima cosa, fai passare i cavi del motore attraverso la parte inferiore del reggisella. La parte superiore ha una filettatura oltre ai due fori per spilli. Quello inferiore, solo i fori dei perni. In altre parole, la parte superiore ha 3 fori e la parte inferiore solo due.

Quando lo metti in posizione ricordati di inserire la cornice, la rosetta e l'aggancio prima di inserire il perno superiore.

1. Montare il reggisella in questo modo, ricordarsi di mettere il gancio di tipo R sul perno inferiore in modo che non fuoriesca e serrare le viti in modo che il reggisella sia ben fissato al motore. Non dimenticare di far passare i cavi attraverso il reggisella.

1. Posizionare il perno rimanente sopra il reggisella.

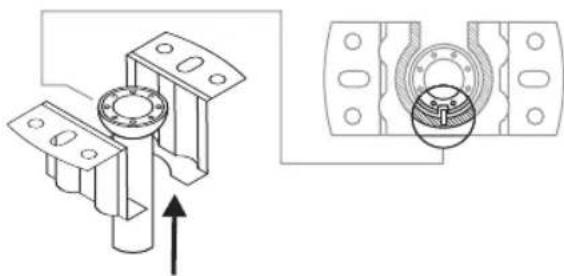

1. Sollevare l'accoppiatore in modo che le rientranze dei perni e il foro passante del bullone corrispondano. Stringere i bulloni che fissano il supporto al reggisella.

1. Appendere la ventola alla staffa a soffitto.

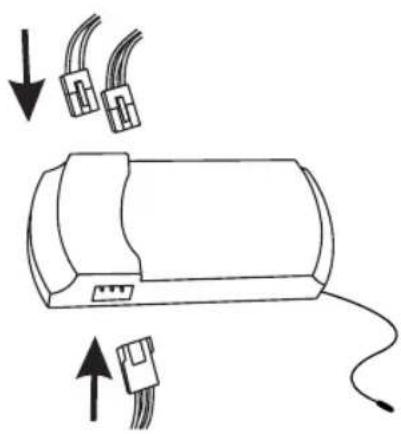

1. Collegare i cavi della ventola al controller.

1. Far scorrere il controller nel suo foro nel supporto a soffitto.

1. A Riavvitare il tettuccio sulla staffa a soffitto.

E infine, se hai rimosso il paralume, rimettilo a posto. Puoi riattivare la corrente ora.

CAMBIO DELLA TEMPERATURA DEL COLORE DELLA LUCE

Puoi modificare la temperatura del colore della luce, utilizzando il telecomando o utilizzando l'applicazione SPC IoT dal tuo terminale.

Devi solo spegnere la luce e riaccenderla perché cambi:

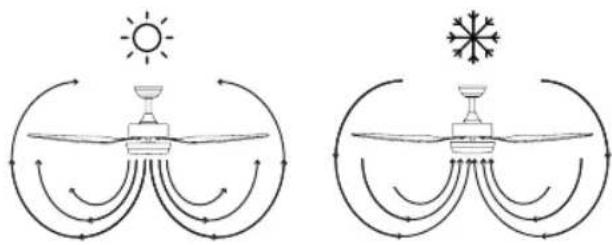

SENSO DI ROTAZIONE. OPZIONE INVERNO/ ESTATE

L'interruttore del telecomando controlla la direzione, in senso orario e antiorario.

Opzione estiva - Il flusso d'aria discendente crea un effetto di raffreddamento come mostrato nell'illustrazione.

Opzione invernale - Una corrente ascensionale allontana l'aria calda dall'area del ventilatore come mostrato nell'illustrazione. Ciò consente di regolare il riscaldamento a un livello inferiore.

Nota: Aspegnere il ventilatore e attendere che si arresti completamente prima di cambiare la direzione delle pale.

1. Accendere l'alimentazione (interruttore a parete) del ventilatore da controllare, quindi entro 10 secondi premere e tenere premuto il tasto "LIGHT" sul telecomando per 5 secondi.
2. Un "bip" BEEP indica che la connessione è stata eseguita e l'apparecchiatura può funzionare normalmente.
3. Il telecomando e il ricevitore del ventilatore saranno sincronizzati. Spegni la ventola usando l'interruttore a muro e riaccendila, questo passaggio completa il processo di sincronizzazione.

Nota: Un unico telecomando può controllare più unità dello stesso modello di ventilatore. La manopola è specifica per il tuo modello di ventilatore.

EQUILIBRATO – PROBLEMI DI EQUILIBRIO NEL FUNZIONA-MENTO DEL VENTILATORE

L'oscillazione del corpo del ventilatore durante il funzionamento non è sintomo di malfunzionamento (anche raggiungendo un paio di centimetri). Per ridurre l'oscillazione, puoi, con il ventilatore spento:

1. Controllare la distanza di ciascuna lama dal soffitto. La misurazione contro il soffitto può essere eseguita come mostra la figura seguente.
2. Verificare che tutte le lame di fissaggio siano corrette serrando tutte le viti.

Se dopo i passaggi precedenti l'equilibratura non è stata risolta, è necessario applicare l'equilibratura dinamica, con il kit in dotazione, come di seguito spiegato:

IT

1. Fai funzionare il ventilatore alla massima velocità per il massimo del rock.

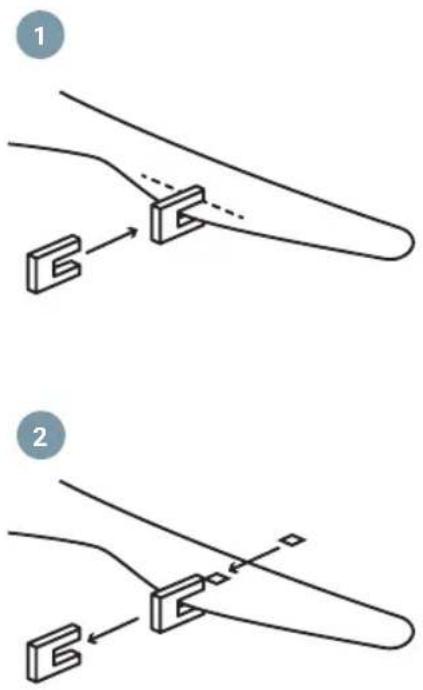

2. Éteignez le ventilateur. Sélectionnez une lame et placez le clip (voir figure) dessus, à mi-chemin entre le support et le bord de la lame.

3. Accendere il ventilatore, controllare se l'oscillazione è peggiorata o migliorata. Spegnilo di nuovo e, se non è migliorato, posiziona la clip su un'altra lama. Ripeti questo processo e determina su quale lama migliora l'equilibrio.

1. Lasciare la graffetta sulla lama che produce il miglior risultato. Spostare la clip avanti o indietro sulla lama fino a trovare la posizione che funziona meglio.

2. Quindi rimuovere la clip e posizionare uno dei pesi in alto sulla linea centrale della lama, all'altezza della posizione in cui si trovava la clip.

MANUTENZIONE E PULIZIA

1. Il movimento naturale del ventilatore potrebbe causare l'allentamento di alcuni collegamenti. Controllare le connessioni, i dispositivi di fissaggio e gli accessori del supporto della lama due volte all'anno. Assicurati che siano riparati.
2. Pulire periodicamente la ventola per mantenerla in condizioni ottimali. Utilizzare un panno per pulire l'apparecchiatura, non utilizzare benzene, alcool o solventi chimici. Non utilizzare prodotti abrasivi o prodotti aerosol. Non utilizzare acqua per pulirlo poiché potrebbe danneggiare il motore o provocare scosse elettriche.
3. Utilizzare solo una spazzola morbida o un panno privo di lanugine per evitare di graffiare la finitura.
4. Non è necessario lubrificare la ventola.

Nota: la mancata osservanza di queste istruzioni comporta la perdita della garanzia dell'apparecchiatura.

IT

IT: Per consultare maggiori dettagli sul funzionamento dell'apparecchio o per qualsiasi domanda tecnica, visita: support.spc.es
