Conforto DC Max - Admirador SPC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo con iluminación LED
Marca	SPC
Modelo	Conforto DC Max
Número de velocidades	6 velocidades
Modos de funcionamiento	Normal, Sueño, Natural, Verano/Invierno
Temporizador	1h, 4h, 8h
Iluminación LED	Sí, con ajuste de brillo y temperatura de color
Control remoto	Incluido, con función de recodificación
Conectividad	Wi-Fi 2,4 GHz, aplicación SPC IoT
Altura de montaje mínima	2,3 metros
Distancia mínima a paredes/obstáculos	30 cm
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Capacidad del soporte de montaje	30 kg mínimo
Herramientas necesarias	Tornillos, tacos, destornillador, kit de equilibrio incluido
Mantenimiento	Limpieza con paño seco; verificación de fijaciones dos veces al año
Seguridad	Instalación por un electricista calificado; cortar la alimentación antes de intervenir; no usar atenuador
Inversión del sentido de giro	Sí, mediante control remoto (modo verano/invierno)
Piezas de repuesto	Control remoto, receptor, kit de equilibrio, bombilla LED (original)
Asistencia técnica	support.spc.es

Preguntas frecuentes - Conforto DC Max SPC

¿Cuál es el sentido de giro en modo verano?

En modo verano, el ventilador gira en sentido contrario a las agujas del reloj para crear un flujo de aire descendente refrescante.

¿Cómo cambiar el sentido de giro del ventilador?

Use el interruptor del control remoto. Primero detenga el ventilador y espere a que se detenga por completo antes de cambiar el sentido.

¿Cómo sincronizar el control remoto con el receptor?

Encienda el ventilador, luego dentro de los 30 segundos, presione el botón ON/OFF del control remoto durante 5 segundos. Un pitido confirma la sincronización. Apague y vuelva a encender el ventilador para finalizar.

¿Por qué mi ventilador se balancea?

Un ligero balanceo es normal. Para reducirlo, verifique que todas las aspas estén bien fijadas y equidistantes del techo. Use el kit de equilibrio incluido fijando el clip y luego el peso en el aspa que mejore el equilibrio.

¿Cómo limpiar el ventilador?

Use un paño seco. No use agua, bencina, alcohol o disolventes químicos. No use productos abrasivos o en aerosol.

¿Puedo usar el ventilador con un atenuador de luz?

No, no conecte la alimentación del motor a un atenuador o interruptor de iluminación. Esto dañaría el motor. Use solo el controlador incluido.

¿Cómo ajustar la luz LED?

Use el control remoto o la aplicación SPC IoT para encender/apagar, ajustar el brillo y la temperatura de color (blanco cálido a blanco frío).

¿Qué altura mínima para la instalación?

El ventilador debe instalarse de modo que las aspas estén a más de 2,3 metros del suelo.

¿Cómo conectar el ventilador a la aplicación SPC IoT?

Descargue la aplicación, cree una cuenta, agregue un dispositivo. Ponga el ventilador en modo sincronización presionando el botón 8h durante 5 segundos (pitido), luego conéctese a una red Wi-Fi 2,4 GHz.

¿Qué hacer si el control remoto ya no funciona?

Recodifique el control remoto siguiendo el procedimiento de sincronización. Si eso no funciona, verifique las pilas del control remoto o reemplácelo por una pieza original SPC.

MANUAL DE USUARIO Conforto DC Max SPC

HERRAMIENTAS REQUERIDAS

Sigue estas instrucciones para asegurar la seguridad en la instalacion y el correcto funcionaamente de este equipo.

La instalacion electrica debe ser efectuada por alguienrialducido.

Este aparato no es un juguete. La limpieza y mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

El ventilador de ser instalado de tal forma que las palas estén a más 2,3m del sueño. Asegúrate de que en laubicación de montaje del ventilador existe un espacio de, al menos, 30cm respecto de cualquier pared u othero obstáculo contra el que pudieran chocol sus aspas. Cuanto mayor sea la distancia, más eficaz sera el flujo de aire producido.

Se recomienda leer las siguientesindicaciones para garantizar su seguridad:

1. La instalación electrica debe ser efectuada por algunos@cualificado de acuerdo a la norma vigente en el País de instalacion.
2. Cualquier actuacion sobre el connexionado eletrico del aparato, asi como su limpieza, debe ser solamente realizado tras asegurar de que la alimentacion eletrica general de la instalacion está desconectada, por medio del desarmado del correspondiente interruptor protector de la instalacion para garantizar el total aislamiento del suministro eletrico.
3. Debes asegurar de que el soporte de montaje se fije a una estructura del techo que sea capaz de soportar no menos de 30~kg por medio de los tornillos suministrados. Debes asegurar de que la longitud completa de los tornillos queda roscada. Si el montaje se realiza sobre una caja de unión al techo, debes asegurar el soporte del ventilador de forma suficiente para evaporar que se afloje o se gire.
4. El cable de tierra del ventilador debe estar connectado a la red de tierra de la instalacion, para evitarequalquiderivacionconriesgopara laspersonas.
5. No conectar la alimentación del motor del ventilador a ningún elemento de regulación, potenciometro o interruptor de iluminación, puis se produciría mal funciona del ventilador y/o daños en su motor. Para la connexión electrica es preciso incorporar un interruptorSECTIONador de acuerdo con las reglamentaciones de instalación, que asegure el corte omnipolar, directamente connectado a los Bornes de alimentación y deben tener unaSeparatedación de contacto en todos sus polos, que suministre desconexión total bajo conditiones de sobretension de categoría III. Usa solo el controlador del ventilador para ponerlo en marcha o detenerlo.
6. Se recomienda no usar en la misma sala este tipo de ventiladores jusqu'à instalaciones de gas de forma simultánea.
7. El ventilador debe ser detenido y haber parado de girar de forma completa antes de invertir su sentido de giro. Esto evitará daños en su motor y en la unidad de control en su caso.

8. No insertar nada que pueda golpear con las aspas del ventilador,msteadas gira,pues podría provocar daños a las personas,daar las aspas ydescompensar la unidad causando vibraciones y bamboleo.

9. Tras el montaje del ventilador, asegúrate de que todas las fjaciones está seguras y aparedas para estar等相关 quieir ruido originado por elementos sueltos.

10. A causa del movimiento del ventilador,有哪些 fugaciones能把 aflojarse. Comprueba todas las fugaciones dos veces al año, al menos, para asegurar que está correctamentecretadas. En caso necessario, deben sercretadas de nuevo.
11. Si el cable de alimentación está dañado,Debe ser sustituido por el fabricante, por su servicios posventa o por personalrial significado similar, con el fin de evitar un peligro.
12. La luminaria solo se debe reemplazar por una original suministrada por el fabricante.

INSTALACION.

Saca todos los componentes. Sitúa el motor sobre un trapo o superficie blanda para evaporar dañar su acabado.

Manipula cuidadosamente el Conjunto paraatar que su carcasa se doble o arane.

El ventilador debe montarse en el suelo o en una mesa lo suficientamente grande para que no se caiga ningún componente.

1. Monta el soporte del ventilador en el techo respetando las distancias de 2,3 metros de alto minimum y sin obstáculos en 0,3 metros alrededor del ventilador.

1. Pon los tornillos que sujetan las aspas del ventilador. No aprietes los tornillos hasta el tope, colocales todos y ve realizando el apriete a la vez para que las aspas queden uniformes.

1. Monta la tija de esta forma, recuerdaponer el gancho tipo R al pasador para que no se salga yponer el tornillo para que la tija quede bien sujeta al ventilador. No olvides pagar los cables por bajo de la tija.

1. Coloca el pasador que queda en la parte superior de la tija.

1. Aprieta los tornillos que sujetan el acople a la tija.

1. Cuelga el ventilador apoyando el acople en el soporte de techo, haz coincidir la hendidura del soporte con el carril que tiene el acople.

1. Introduce el receptor remoto en el soporte de techo.

ES

1. Conecta los cables que salen de la tija y los que salen de la regleta de conexiones situada en el soporte al receptor remoto. Después conecta los cables que@cuelgan del techo en la entrada de la regleta (asegurate de haber bajo los magnetotérmicos y de Respectar los colores de los cables).

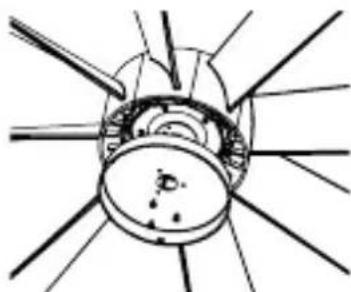

1. Coloca la tapa que va en la parte inferior del ventilador,PGA las cables por el agujero central y aprieta los 3 tornillos.

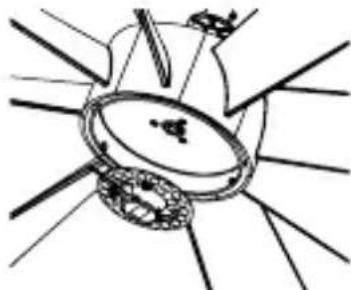

1. Conecta los dos cables de la lámpara led con los dos que cuelgan en la parte inferior del ventilador. Después colocata la lámpara con los imanes.

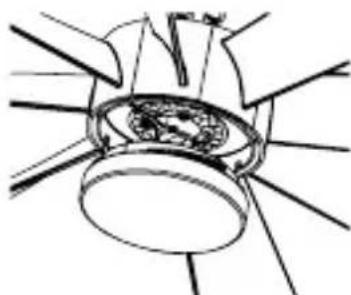

1. Coloca la tapa de la lámpara girándola en la direccion de las agujas del reloj.

VINCULAR CON APP SPC IOT.

1

Android COMPATIBLE

iOS COMPATIBLE

GDPR EU

Descarga la App SPC IoT - Instálala - Crea tu cuenta / Inicia sesión.

2

Crea tu familia y las habitaciones de tu casa.

Anade tu dispositivo.

Una vez conectado a la corriente, y antes de entrada en el modo sincronizacion, disfrueba que el ventilador funciona usingo su mando.

5

Sincroniza tu dispositivo con la App SPC IoT. Presiona el botón 8h durante 5segundos,elventilador pitarayentarce entrada en el modo sincronizacion.

Introduce la red WI-FI de 2,4Ghz de tu casa (redes 5Ghz no soportadas)-se做不到 un percentaje, cuando llegue al 100% el dispositivo se habra anadido con exito.

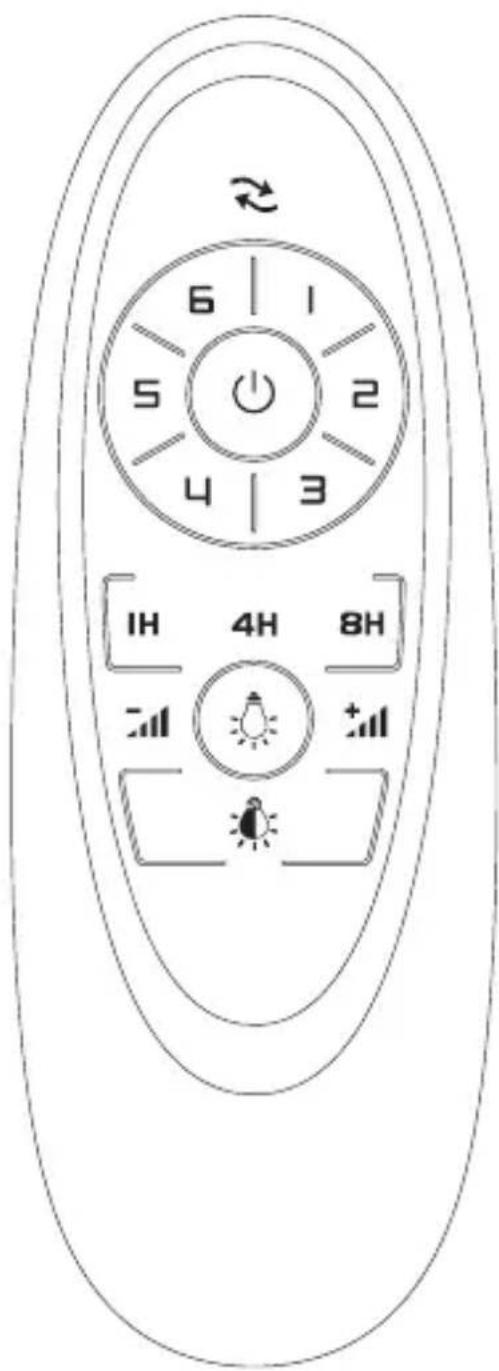

Puedes controlar tu ventilador por medio de tu mando a distancia o mediante el panel de control de tu aplicacion SPC IOT

Cambiar sentido de giro

Apagar ventilador

1

Velocidad 1

Velocidad 2

Velocidad 3

Velocidad 4

Velocidad 5

Velocidad 6

IH

Programación 1h

Programación 4h

Programación 8h

Aumentar intensidad LED

Reducir intensidad LED

Encender / Apagar LED

Cambiartono de LED

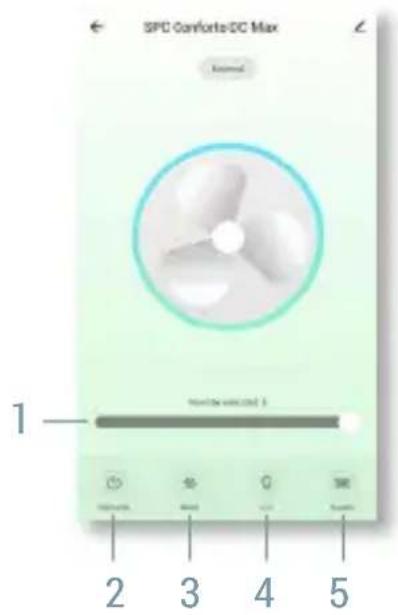

APP SPC IOT.

De la aplicacion SPC IOT, mueves acceder a los differentes 控roles que te ofrece tu ventilador:

1. Velocidad:

Desliza el control horizontal para modifier la velocidad del ventilador.

2. Interruption:

Enciende o apaga el ventilador.

3. Modos:

Normal - Ajusta la velocidad con el deslizador horizontal

Sueno - Reduce el ruido al minimum para que no te moleste cuando duermes. Natural - El ventilador cambiará de potencia para(ofrecerte una sensación de brisa natural.

4. Luz:

En este menu, podrás encender, apagar y ajustar el brillo y la temperatura de color de la luz de tu ventilador.

5. Ajustes:

Dirección del ventilador.

Modo verano - Genera una corriente de aire descendente para refrescarte.

Modo invierno - Atrae el aire frío del suejo para que el calor del techo baje.

Temporizador - Programa el apagado del ventilador

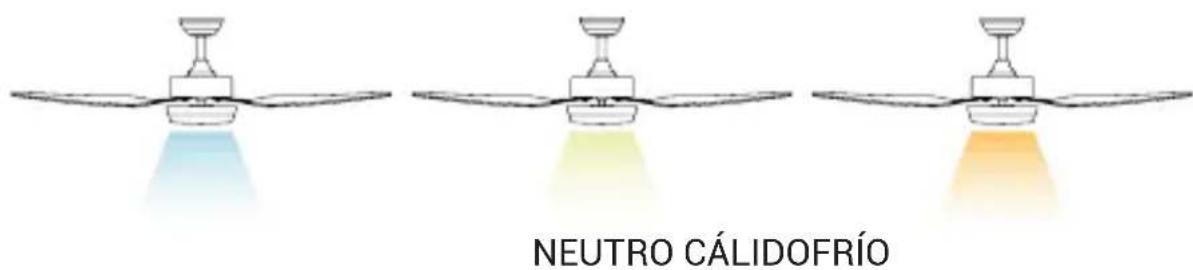

CAMBIO DE TEMPERATUREA DE COLOR DE LA LUX.

Puedes cambiar la temperatura de color de la luz, usingo el mando o usingo la aplicacion SPC IoT desde tu terminal.

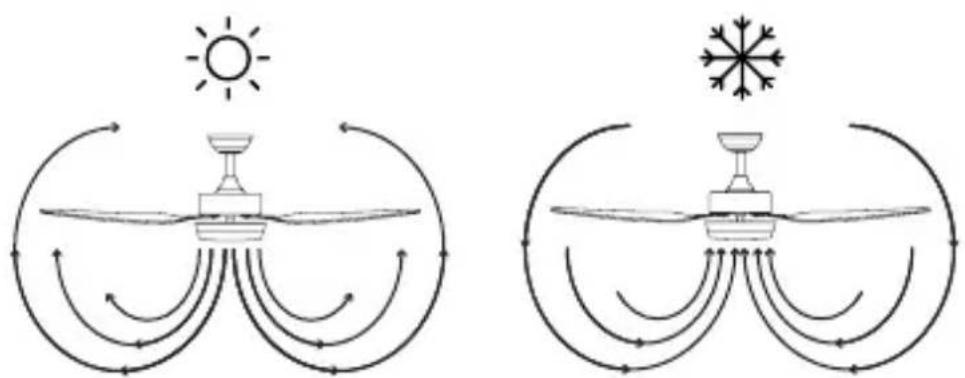

SENTIDO DE GIRO. OPGON INVIERNO / VERANO.

El conmutador del control remoto controla la direccion, sentido horario y anti-horario.

• Oportunidades - El ventilador gira en sentido contrario a las agujas del reloj. La corriente de aire descendente create un efecto refrescante como indica la ilustracion.
• Opción invierno - El ventilador gira en sentido de las agujas del reloj. Una corriente ascendente aleja el aire caliente del area del ventilador como lo indica la ilustración. Esto permite ajustar la calefaction a un nivel más bajo.

Nota: Apaga el ventilador y expects a que se detenga Completely antes decaear la direcction de giro de las aspas.

RECODIFICACION DEL MANDO A DISTANCIA CON UNIDAD RECEPTORA

En el caso de que el mando pierda la vinculación con el receptor del ventilador, sigue los siguientes pasos:

1. Conecta la corriente (interruptor de la pared) del ventilador que se quiera controlar, y a continuación, dentro de los siguientes 30segundos, mantén pulsada la tecla "ON/OFF" del control remoto durante 5 segundos.
2. Un PITIDO "beep" indica que la connexion ha sido executada y el equipo pueda functionar normalmente.
3. Ahora, el control remoto y el receptor del ventilador se habrán sincronizzato. Apaga el ventilador usingo el interruptor de parey vuelva a encenderlo, este paso es el que cierra el proceso de sincronizacion.

Note: Un uncommon mando, pode controlar varias unidades del mesmo modelo de ventilador. El mando es spécifique para su modelo de ventilador.

EQUILIBRADO - PROBLEMAS DE BALANCEO EN EL FUNCIONAMIENTO DEL VENTILADOR.

El balanceo del cuerpo del ventilador durante su funcionaimiento no es un sintoma de mal funcionaimiento (aun llegando al par de centimetros). Para reducir el balanceo, mueves, estando apagado el ventilador:

1. Comprobar la distancia de cada aspa al techo. La medicación respecto del techo puede realizarse como muestra lasuma imagen.
2. Comprobar que la fijación de todas las aspas es correcta por medio del apriete de todos sus tornillos.

Si tras los pasos anteriores el balanceo no ha sido resuelto es besoinario aplicar el equilibrado dinamico, con el kit suministrado, tal y como se explica a continuacion:

1. Enciende el ventilador en la velocidad más alta para que se produzca mayor balanceo.

2. Apaga el ventilador. Seleecciona un aspa y colocac el clip (ver figura) enella, a medio camino entre el soporte y el borde del aspa.

3. Enciende el ventilador, verifica si el balanceo ha empeorado o mejorado. Apagalo de nuevo y, si no ha mejorado, coloca el clip en另一边 aspa. Repite este proceso y determinina cuales es el aspa en la que mejor a el balanceo.

4. Deja colocado el clip en el aspa que produce mejor resultado. Mueve el clip hacía delante o進一步 en dicha aspa hasta que encounters la posicion que offre mejor resultado.

5. Seguidamente retina el clip y colocao uno de los pesos en la parte superior en la linea central del aspa, a la alta de la posicion en la que estaba el clip.

MANTENIMIENTO Y LIMPIEZA.

1. El movimiento natural del ventilador podra hacer que se aflojen lasconexiones.Verifica las conexiones de soporte,las piezas de fijacion y los accesorios de las aspas dos veces al ano.Cerciorate de que esten fijadas.

2. Limpia el ventilador periodically para Maintener lo en conditiones optimas. Utiliza un trapo para limpar el equipo, noulisces bencina, alcohol o disolventes químicos. Noulisces productos abrasivos ni Productos en aerosol. No uses agua para limparlo, ya que podra darar el motor o Cause descarga electrica.

Note: El hecho de no respetar estas instrucciones provoca la perdida de la garantía del equipo.

PARTS LIST.

ES: Para consultar más detailles sobre el funcionaimiento de este equipo o cualquier duda技术水平a, visita: support.spc.es
Teléfono: [phone]
