BEDIENUNGSANLEITUNG Smart Monitor 24 SPC

Installation der Basis 45

Technische Spezifikationen.... 46

Kabelverbindung 46

Panel-Steuerung 47

Kabelverbindung 48

Spezifikation....49

Fernbedienung 50

Sonstiges....50

Hilfe....51

Lizenz....51

ZUBEHÖR

DE

1. Bitte überprüfen Sie, ob alle Artikel in Ihrem Monitorset enthalten sind.
2. Farbe und Form des Artikels können je nach Modell variieren.
3. Die mitgelieferten Kabel können je nach erworbenem Produkt variieren.

Handbuch	Benutzerhandbuch	Intiekarte	Schrauben
Kabel HDMI Kabel		Gilt nur für Monitore mit HDMI-Anschlüssen. Nicht alle Modelle werden mit einem HDMI-Kabel geliefert, Sie können dieses Zubehör separat erwerben.
Andere Adapter		Android Smart-Fernbedienung & Batterie x2.

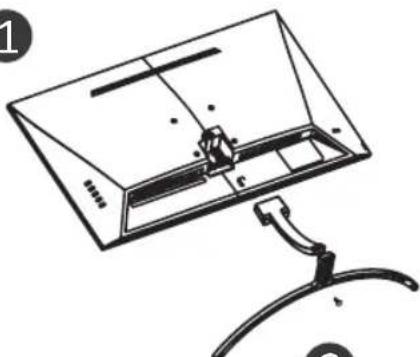

INSTALLATION DER BASIS

1

TECHNISCHE SPEZIFIKAÜONEN

Betriebstemperatur: -10°C – 45°C

Frequenzbereich: 2,400 GHz - 2,497 GHz (2,4 GHz) - 5,1 GHz - 5,9GHz (5 GHz)

Max. HF-Ausgangsleistung: < 20dBm

Dieses Gerät erfüllt die Grenzwerte für die Strahlenbelastung, die für unkontrollierte Umgebungen festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden.

KABELVERBINDUNG

Die Konfigurationsinformationen auf der Rückseite des Monitors variieren je nach Produktmodell. Lesen Sie Folgendes, bevor Sie das Produkt anschließen.

1. Überprüfen Sie vor dem Anschließen des Produkts unbedingt die beiden Anschlüsse des mitgelieferten Signalkabels sowie die Form und Position der Anschlüsse am Produkt und an externen Geräten.

2. Trennen Sie vor dem Anschließen des Produkts unbedingt das Netzkabel oder den Netzadapter vom Produkt und von externen Geräten, um Schäden am Produkt durch Kurzschlüsse oder Überstrom zu vermeiden.

3. Nachdem alle Signalkabel ordnungsgemäß angeschlossen sind, schließen Sie das Netzkabel oder den Netzadapter wieder an das Produkt und die externen Geräte an.

4. Nachdem Sie die Verbindung hergestellt haben, lesen Sie unbedingt das Handbuch, um sich mit den Produktfunktionen, Vorsichtsmaßnahmen und anderen Informationen vertraut zu machen, die für die ordnungsgemäße Verwendung des Produkts erforderlich sind.

HDMI	HDMI: Verbinden Sie den HDMI-Anschluss des Produkts über ein HDMI-Kabel mit dem HDMI OUT-Anschluss des PCs.	KOPFHÖRER	KOPFHÖRERAUSGANVGe:r wen-den Sie einen Kopfhörerstecker zum Anschließen an die Kopfhö-rerausgangsbuchse.
USB	USB : Verwenden Sie die USB-Festplatte, um Multimediadatei-en abzuspielen und die Software dieses Geräts zu aktualisieren.	Gleichstrom eingang	DC IN 12 V: Verwenden Sie den Adapter zum Anschluss an den Port. Die Stromversorgung dieser Schnittstelle unterstützt nur DC 12 V. Bitte verwenden Sie zum Anschließen den passenden Adapter. Wenn Sie einen nicht originalen Adapter verwenden möchten, wenden Sie sich bitte an ein autorisiertes Servicecenter.

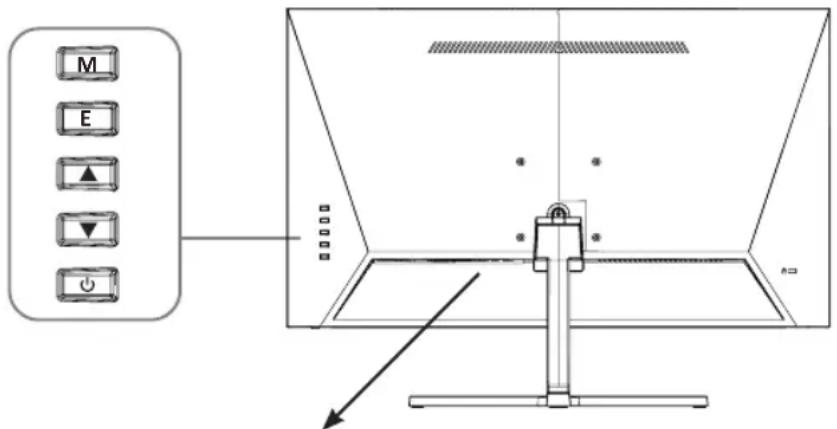

PANEL-STEUERUNG

M E ▲ ▼ ○

PC IN USB 2 USB 1 HDMI 2 HDMI 1/ARC EARPHONE

M: Einstellen/Bestätigen: Drücken Sie diese Taste, um das Einstellungsmenü aufzurufen, drücken Sie erneut, um die Optionsfunktion zu bestätigen.

E: Eingabe/Zurück.

▲ Erhöhen/Lautstärke+.
▼ Verringern/Lautstärke.
Strom Ein/Aus.

KABELVERBINDUNG

Hinweis: Dieses Product kann nur ordnungsgemäß verwendet werden, nachdem die Ersteinrichtung abgeschlossen wurde. Die Funktion des Monitors kann je nach Modell variieren, beziehen Sie sich bitte auf das tatsächliche Produkt.

Voreinstellung	Auswahl der Sprache für die Bluetooth-Fernkopplung
	Ein Android-Display auf Ihrem Telefon einstellen
	Das Netzwerk konfigurieren
	Google-Konto anmelden
	Nutzungsbedingungen
	Google-Dienste
	Autoinstallation spielen
	Region/Land auswählen
	Anzeigemodus auswählen
	Integrierter Chromecast"
	Abschluss der Einstellung und Haftungsausschlüsse
Home	Google-Assistent/Anwendung/Nächst spielen/Notiz/Eingaben/Netzwerk/Einstellungen
Einstellungen	Netzwerk & Internet
	Kindersicherung (Anfangspasswort: 1234)
	Konto anmelden
	Anwendungen
	Geräteeinstellungen Fernbedienungen und Zubehör
Bild	Bildmodus
	Hintergrundbeleuchtung (0 ~ 100)
	Helligkeit (0 ~ 100)
	Kontrast (0 ~ 100)
	Sättigung (0 ~ 100)
	Farbton (-50 ~ 50)
	Schärfe (0 ~ 20)
	Gamma
	Farbtemperatur
	Bildschirmmodus
	Premium-Video
	Farbtuner
	11-Punkt-Weißabgleichkorrektur
	Zurücksetzen
Klang	Systemton
	Klangstil
	Balance (-50 ~ 50)
	Baß (0 ~ 100)
	Höhen (0 ~ 100)
	Sound Surround
	Equalizer-Details
	Lautsprecherverzögerung
	Verzögerung des digitalen Ausgangs
	Automatische Lautstärkeregelung
	Downmix-Modus
	Zurücksetzen
Leistung	Sleep-Timer
	Bild schließen
	Timeraus
	Automatische Abschaltung, wenn kein Signal
	Automatischer Schlaf
Erweiterte Optionen	Blau stumm
	Open-Source-lizenzen

DE

SPEZIFIKATION

Abmessung 24" 27" 32" 34"
Vesa-Loch 75 x 75 (mm) 100 x 100 (mm)
Maximale Auflösung 1920 x 1080 @60Hz
Beste Auflösung 1920 x 1080 @60Hz
Einstellbarer Winkel -3° (±2°) ~ -15° (±2°)
Leistung DC 12V
Betriebsumgebung Temperatur: 10°C - 40°C Feuchtigkeit: 10% - 80%, nicht kondensierend
Speicherumgebung Temperatur: 10°C - 45°C Feuchtigkeit: 5% - 95%, nicht kondensierend

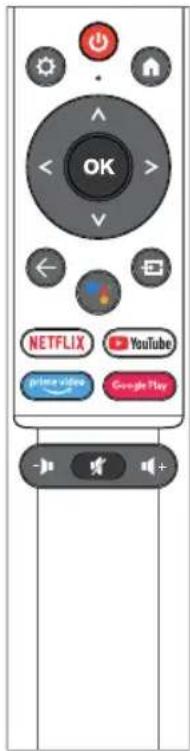

FERNBEDIENUNG

	Schalten Sie den Monitor zwischen Ein- und Standby-Modus um
	Menü: Rufen Sie das OSD-Menü (auf dem Bildschirm) auf
	HOME: Startbildschirm anzeigen
<>^V	Navigationstasten: Cursor Oben/Links/Rechts/Unten/Ok.
	Google Assistant: Sprechen Sie mit Google, um Ihren Monitor mit Ihrer Stimme zu steuern.
←	Zurück: Drücken Sie, um zum Menü zurückzukehren
	Eingabe: Optionen zur Anzeige/Auswahl der Signalquelle
YouTube	Mit YouTube verbinden (Internetverbindung ist erforderlich)
NETFLIX	Stellen Sie eine Verbindung zu NETFLIX her, um Online-Monitor-Sendungen und -Filme anzusehen (Internetverbindung ist erforderlich)
prime video	Mit Prime video verbinden (Internetverbindung ist erforderlich).
Google Play	Mit Google Play verbinden.
	Schalten Sie Ihren Monitor stumm oder stellen Sie den Ton wieder her

OK NETFLIX YouTube prime video Google Play

SONSTIGES

Plug-and-Play-Funktionen:

• Dieser Monitor kann auf jedem kompatiblen Plug-and-Play-System installiert werden. Das Zusammenspiel zwischen Monitor und Computersystem sorgt für optimale Betriebsbedingungen und Monitoreinstellungen.
• In den meisten Fällen erfolgt die Monitorinstallation automatisch, es sei denn, der Benutzer wählt eine andere Einstellung.

HILFE

DE

Ein leerer Bildschirm wird angezeigt/Das Produkt kann nicht eingeschaltet werden

1. Bitte überprüfen Sie, ob das Netzteil richtig angeschlossen ist.
2. Bitte überprüfen Sie, ob das Netzteil normal an die 100-240-V-Wechselstromsteckdose angeschlossen ist.
3. Bitte überprüfen Sie, ob die Informationen zum Signalerkennungskabel auf dem Bildschirm angezeigt werden, überprüfen Sie die Kabelverbindung zwischen dem PC und diesem Produkt.
4. Bitte überprüfen Sie, ob das HDMI-Kabel für die Verbindung verwendet wird, wenn Sie das HDMI-Kabel anschließen, nachdem der PC gestartet wurde, oder das HDMI-Kabel trennen und wieder anschließen, während Sie den PC verwenden, zeigt der Bildschirm möglicherweise kein Bild an, da einige Grafikkarten kein Signal ausgeben können, starten Sie in diesem Fall den PC neu, nachdem Sie das HDMI-Kabel angeschlossen haben.

LIZENZ

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

Dolby

AUDIO

Hergestellt unter Lizenz von Dolby Laboratories.

Dolby, Dolby Audio und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories Licensing Corporation.
