Conforto DC Nature - Ventilateur SPC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec éclairage LED
Marque	SPC
Modèle	Conforto DC Nature
Moteur	Moteur DC à courant continu
Nombre de vitesses	6 vitesses ajustables
Télécommande	Incluse, synchronisable avec récepteur
Application mobile	SPC IoT (compatible Bluetooth et Wi-Fi 2,4 GHz)
Modes de fonctionnement	Normal, Sommeil, Naturel, Brise
Minuterie	1h, 2h, 4h, 8h
Éclairage LED	Température de couleur réglable : chaud, neutre, froid
Inversion de sens	Mode été (rafraîchissement) et mode hiver (circulation d'air chaud)
Hauteur minimale d'installation	2,3 m du sol
Distance minimale aux murs	1 m
Capacité de charge du support	Minimum 30 kg
Tige de suspension	Tige standard et tige longue (supplément 12 cm) fournies
Alimentation	220-240 V AC, 50/60 Hz
Entretien	Nettoyage avec chiffon doux et sec ; ne pas utiliser d'eau ni de produits chimiques
Lubrification	Non nécessaire
Installation	Par un électricien qualifié, avec coupure de l'alimentation générale
Pièces détachées et réparabilité	Kit d'équilibrage, télécommande, tige longue inclus ; luminaire LED uniquement par le fabricant
Accessoires inclus	Télécommande, récepteur, kit d'équilibrage, vis et chevilles

FOIRE AUX QUESTIONS - Conforto DC Nature SPC

Quelle est la hauteur minimale pour installer le ventilateur Conforto DC Nature ?

Le ventilateur doit être installé de manière à ce que les pales se trouvent à plus de 2,3 mètres du sol.

Comment synchroniser la télécommande avec le ventilateur ?

Mettez le ventilateur sous tension (interrupteur mural), puis dans les 10 secondes, appuyez sur le bouton LIGHT de la télécommande et maintenez-le enfoncé pendant 5 secondes. Un bip confirme la synchronisation. Éteignez puis rallumez le ventilateur pour finaliser.

Que faire si le ventilateur balance excessivement pendant le fonctionnement ?

Vérifiez d'abord la distance de chaque pale au plafond et serrez toutes les vis. Si le balancement persiste, utilisez le kit d'équilibrage fourni : placez le clip sur une pale, testez, puis fixez le poids à l'emplacement optimal.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et sec. N'utilisez pas d'eau, de benzine, d'alcool ou de solvants chimiques. Évitez les produits abrasifs ou en aérosol pour ne pas endommager la finition.

Comment changer le sens de rotation du ventilateur ?

Le commutateur de la télécommande contrôle la direction. Arrêtez le ventilateur et attendez qu'il s'arrête complètement avant de changer le sens. Utilisez le mode été pour un flux d'air descendant et le mode hiver pour un flux ascendant.

Puis-je utiliser l'application SPC IoT pour contrôler le ventilateur ?

Oui, téléchargez l'application SPC IoT. Synchronisez via Bluetooth ou Wi-Fi 2,4 GHz (réseaux 5 GHz non supportés). Vous pouvez contrôler la vitesse, la lumière, les modes et les minuteries.

Comment régler la température de couleur de la lumière LED ?

Éteignez puis rallumez la lumière à l'aide de la télécommande ou de l'application. La couleur change dans l'ordre : chaud, neutre, froid à chaque cycle.

Quelle est la distance minimale à respecter entre le ventilateur et les murs ?

Assurez-vous que le lieu de montage se trouve à au moins 1 mètre de tout mur ou obstruction pour un flux d'air optimal.

Le ventilateur nécessite-t-il une lubrification ?

Non, aucune lubrification n'est nécessaire. Le moteur est conçu pour fonctionner sans entretien.

Puis-je remplacer moi-même l'ampoule LED ?

Le luminaire LED ne doit être remplacé que par le fabricant, son agent de service ou une personne qualifiée. N'essayez pas de le remplacer vous-même.

MODE D'EMPLOI Conforto DC Nature SPC

1. Support plafond
2. Fleuron
3. Tige
4. Cache
5. Attache
6. Passant
7. Crochet R
8. Moteur
9. Couvercle inférieur
10. Lampe led
11. Tulipe
12. Télécommande et récepteur
13. Lames
14. Sachet de vis et chevilles
15. Kit d'équilibrage

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

OUTILS NÉCESSAIRES

Suivez ces instructions pour garantir une installation sûre et un fonctionnement correct de cet équipement.

L'installation électrique doit être effectuée par une personne qualifiée.

Cet appareil n'est pas un jouet. Le nettoyage et l'entretien à effectuer par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Le ventilateur doit être installé de manière à ce que les pales se trouvent à plus de 2,3 m du sol. Assurez-vous que le lieu de montage du ventilateur se trouve à au moins 1 m de tout mur ou autre obstruction que les pales du ventilateur pourraient toucher. Plus la distance est grande, plus le flux d'air produit est efficace.

Il est recommandé de lire les instructions suivantes pour assurer votre sécurité:

1. L'installation électrique doit être réalisée par une personne qualifié e conformément aux normes en vigueur dans le pays d'installation.
2. Toute intervention sur les connexions électriques de l'appareil, ainsi que son nettoyage, ne doivent être effectués qu'après s'être assuré que l'alimentation électrique générale de l'installation est coupée, en désarmant le disjoncteur de protection correspondant de l'installation pour garantir l'isolement total de l'alimentation électrique.
3. Vous devez vous assurer que le support de montage est fixé à une structure de plafond capable de supporter au moins 30 kg au moyen des vis fournies. Vous devez vous assurer que les vis sont filetées sur toute leur longueur. En cas de montage sur une boîte de jonction au plafond, vous devez fixer le support du ventilateur suffisamment pour l'empêcher de se desserrer ou de tourner.
4. Le câble de masse du ventilateur doit être connecté au réseau de masse de l'installation, afin d'éviter tout détournement présentant un risque pour les personnes.
5. Ne connectez pas l'alimentation du moteur du ventilateur à un élément de régulation/gradateur, un potentiomètre ou un interrupteur d'éclairage, car cela entraînerait un dysfonctionnement du ventilateur et/ou endommagerait le moteur du ventilateur. Pour le raccordement électrique, il est nécessaire d'incorporer un sectionneur conforme aux règles d'installation, qui assure la coupure omnipolaire, directement relié aux bornes d'alimentation et doit avoir une séparation des contacts dans tous ses pôles, ce qui assure une déconnexion totale dans les conditions de surtension de catégorie III. Utilisez uniquement le contrôleur de ventilateur pour démarrer ou arrêter le ventilateur.
6. Il est recommandé de ne pas utiliser ce type de ventilateur dans la même pièce en même temps que les installations de gaz.
7. Le ventilateur doit être arrêté et avoir cessé de tourner complètement avant d'inverser son sens de rotation. Cela permettra d'éviter d'endommager son moteur et son unité de commande si nécessaire.

8. N'insérez rien qui puisse heurter les pales du ventilateur pendant la rotation, car cela pourrait causer des blessures, endommager les pales et déséquilibrer l'appareil en provoquant des vibrations et des oscillations.

9. Après avoir monté le ventilateur, assurez-vous que toutes les fixations sont bien fixées et serrées pour éviter tout bruit causé par des pièces desserrées.

10. En raison du mouvement du ventilateur, certaines attaches peuvent se desserrer. Vérifiez toutes les fixations au moins deux fois par an pour vous assurer qu'elles sont bien serrées. Si nécessaire, elles doivent être resserrées.
11. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes ayant une qualification similaire afin d'éviter tout risque.
12. Le luminaire ne doit être remplacée que par l'un luminaire d'origine fourni par le fabricant.

INSTALLATION

Remarque: Ce produit ne doit être installé que par des électriciens agréés.

Retirez tous les composants. Placez le moteur sur un tissu ou une surface douce pour éviter d'endommager sa finition.

Manipulez l'ensemble avec précaution pour éviter de plier ou de rayer son boîtier.

Le ventilateur doit être monté au sol ou sur une table suffisamment grande pour qu'aucun élément ne puisse tomber.

Ne soulevez pas et ne transportez pas le ventilateur à partir des câbles.

OUTILS NÉCESSAIRES

Installation du support de plafond:

Montez le support du ventilateur au plafond en respectant les distances de 2,3 mètres de hauteur minimum et sans obstacles à 1 mètre autour du ventilateur.

En tenant compte de la longueur des lames, installez le support de plafond à une distance minimale d'env:

1,70m environ en Conforto DC Nature et Conforto DC Max 2; 1,60m environ en Conforto DC Lite 2.

Pour les plafonds massifs Pour les plafonds en bois

Remarque : Utilisez les chevilles appropriées pour le type de plafond sur lequel le ventilateur doit être installé, en tenant compte du poids du plafond.

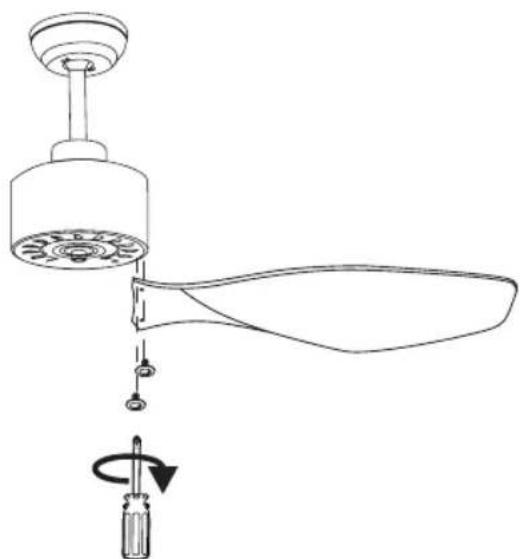

1. Mettez les vis qui maintiennent les pales du ventilateur. Utilisez les autocollants de guidage pour identifier les paires de trous. Ne serrez pas les vis au maximum, placez-les toutes et serrez-les en même temps pour que les lames soient uniformes.

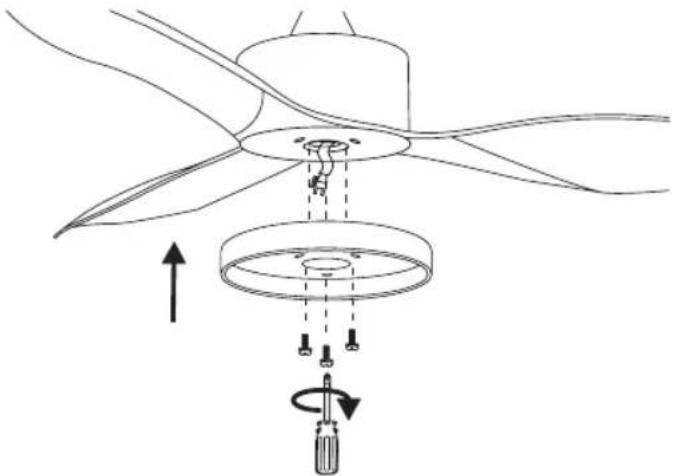

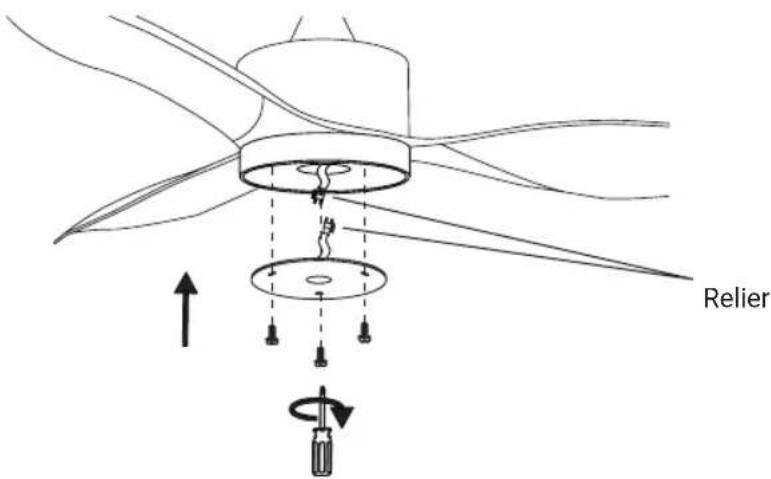

1. Placez le couvercle du bas du ventilateur à l'aide des 3 vis et faites passer les deux fils dans le trou central. Deux vis sont déjà en place, alignez les trous du couvercle avec leurs têtes et une fois passés, faites pivoter le couvercle afin qu'ils passent dans leurs guides. Placez ensuite la troisième vis qui se trouve dans le sac de vis.

1. Connectez le câble de la lampe LED au câble suspendu au bas du ventilateur et faites passer les deux fils dans le trou central.

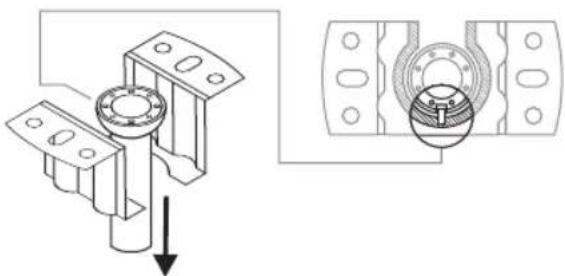

1. Suspendez le ventilateur en appuyant l'attache sur le support de plafond.

1. Insérez le récepteur à distance dans le support au plafond.

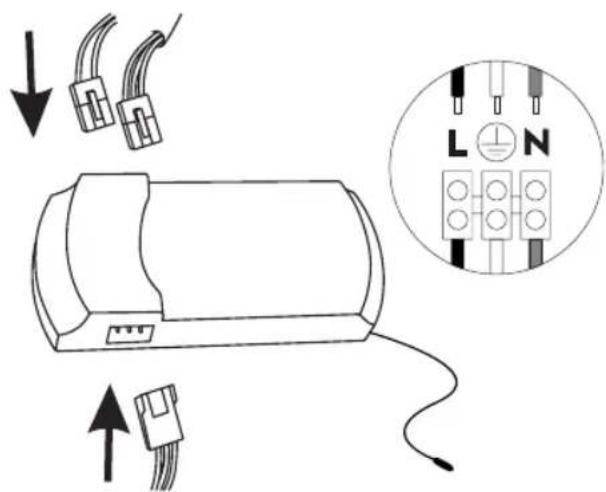

1. Connectez les câbles qui sortent de la tige de selle et ceux qui sortent du bornier situé sur le support au récepteur à distance. Ensuite, connectez les câbles suspendus au plafond (phase à phase, neutre à neutre et terre à terre, selon les réglementations locales, les couleurs peuvent varier) à l'entrée de la barrette d'alimentation (assurez-vous d'avoir baissé les disjoncteurs et respectez les couleurs des câbles).

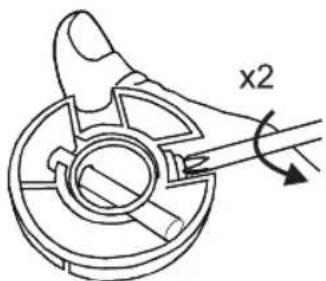

1. Desserrez les vis du support de plafond afin de pouvoir passer leurs têtes à travers les trous de la rosette de plafond. Une fois passés, vous pouvez faire pivoter la rosette pour que les vis traversent le rail. Arrivé en fin de course, serrez les vis pour que la rosace ne bouge pas.

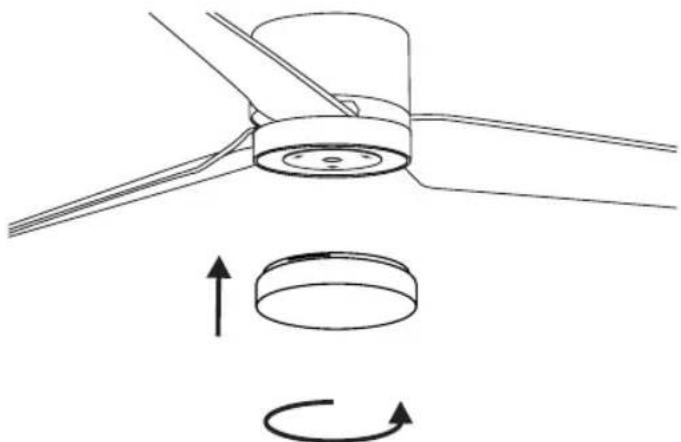

1. Placez le couvercle de la lampe en le tournant dans le sens des aiguilles d'une montre. Dans le cas du modèle Lite 2, retirez le film protecteur de la tulipe et insérez-le en place. Inclinez-le légèrement pour qu'il s'adapte mieux.

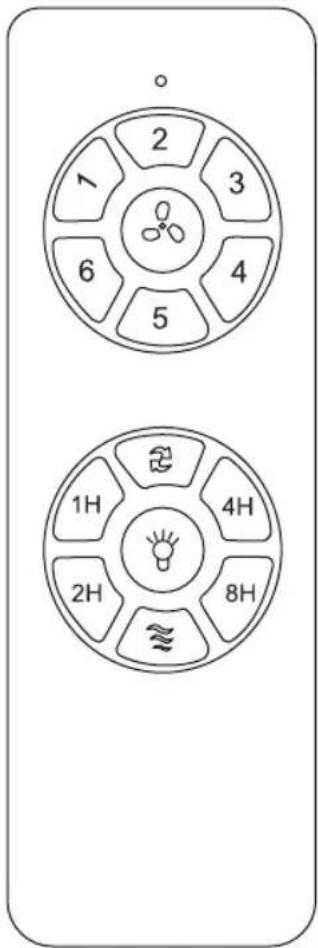

Vous pouvez contrôler votre ventilateur via votre télécommande ou via le panneau de contrôle de votre application SPC IOT.

Changement de sens de rotation

Éteindre le ventilateur

1 Vitesse 1

2 Vitesse 2

3 Vitesse 3

4 Vitesse 4

5 Vitesse 5

6 Vitesse 6

1h Programmation 1h

2h Programmation 2h

4h Programmation 4h

8h Programmation 8h

Allumer / éteindre la LED

Naturel

FR

LIER AVEC APP SPC IOT

Une fois connecté au courant, et avant d'entrer en mode de synchronisation, vérifiez que le ventilateur fonctionne en utilisant la télécommande.

1. Téléchargez l'APP SPC IoT - Installez-la - Créez votre compte / Connexion.

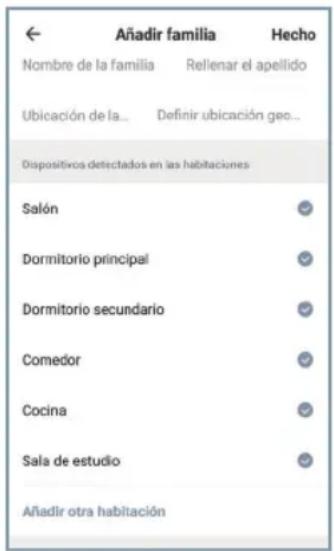

1. Créez votre famille et les pièces de votre maison.

Pour synchronisation BT

Allumez le Bluetooth, la localisation et le WiFi de l'appareil mobile avec lequel vous allez vous connecter. Assurez-vous que l'appareil IoT auquel vous allez vous connecter est allumé avant de cliquer sur le symbole "+" en haut à droite de la page principale de l'application (img. 1, img. 2).

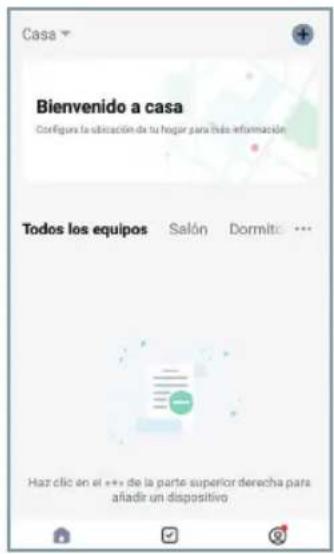

Ensuite, au bas de la page "Ajouter un appareil", le message "Découverte d'appareils"s'affiche. Si l'appareil que vous voulez associer apparaît, appuyez sur le bouton "Ajouter".

Si plus d'un appareil est détecté, cliquez sur le bouton "+" à côté des appareils que vous voulez ajouter. Une fois le processus terminé, un "√" apparaît

FR

à côté du nom de l'appareil. Cliquez sur le bouton "Suivant" en bas pour terminer l'appairage.

Quand vous aurez fini, vous verrez une fenêtre où il est écrit" Ajouté avec succès" sur l'icône et le nom de l'appareil ajouté. Cliquez sur "Terminé" en haut à droite pour revenir à l'écran principal (img. 3, img. 4, img 5).

img. 1

Pour synchronisation EZ

"Appuyez sur l'icône "+" dans le coin supérieur droit. Sélectionnez votre modèle dans la famille "Ventilateurs". Appuyez à nouveau sur le coin supérieur droit pour passer de "Bluetooth" à "Mode EZ".

Allumez l'appareil et dans les 5 premières secondes qu'il est allumé, maintenez enfoncé le bouton "FAN OFF" de la télécommande pendant 5 secondes".

Introduisez le réseau Wi-Fi 2.4Ghz de votre domicile (réseaux 5Ghz non supportés) - un pourcentage s'affichera, lorsqu'il atteindra 100% l'appareil aura été ajouté avec succès.

APP SPC IOT

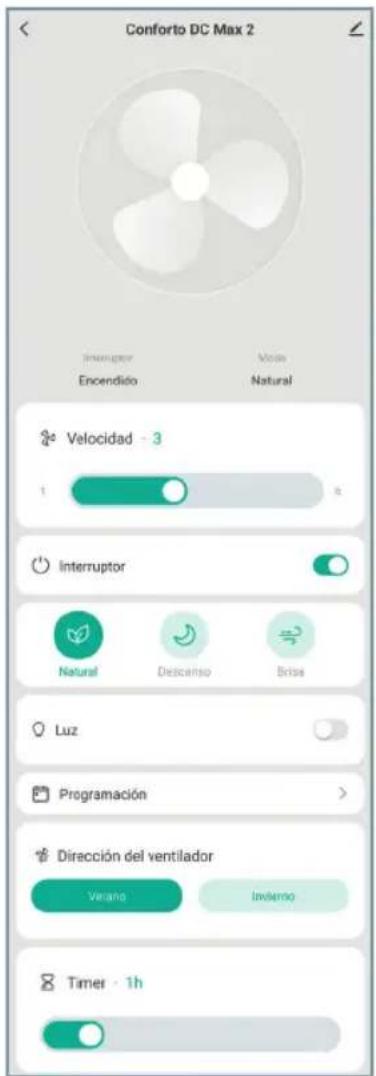

Depuis l'application SPC IOT, vous pouvez accéder aux différents contrôles que votre ventilateur vous propose:

1. Vitesse: Faites glisser la commande horizontale pour modifier la vitesse du ventilateur.
2. Interrupteur: Permet d'allumer ou d'éteindre le ventilateur.
3. Modos :

Normal - Ajustez la vitesse avec le curseur horizontal.

Sommeil - Réduisez le bruit au minimum pour ne pas être dérangé pendant votre sommeil.

Naturel - Le ventilateur change de puissance pour vous donner une sensation naturelle de brise.

Brise – Le ventilateur fonctionnera à une vitesse inférieure à 1.

1. Lumière: Allumez ou éteignez la lumière de votre ventilateur.
2. Programmation: Créez des routines pour effectuer des réglages à des heures et des jours sélectionnés.
3. Direction du ventilateur:

Mode été - Génère un courant d'air vers le bas pour vous rafraîchir.

Mode hiver - Aspire l'air froid du sol afin que la chaleur du plafond descendé.

1. Minuterie: Programmez le ventilateur pour qu'il s'éteigne.

S'il est nécessaire de séparer le ventilateur du plafond plus qu'avec la tige standard, vous disposez d'une longue tige dans le boîtier. La longue tige mesure environ 12cm de plus que la standard.

Pour changer la tige, vous devez suivre les étapes suivantes:

Tout d'abord, retirez la tulipe et placez un chiffon sur une grande surface pour ne pas endommager le ventilateur lors de la descente.

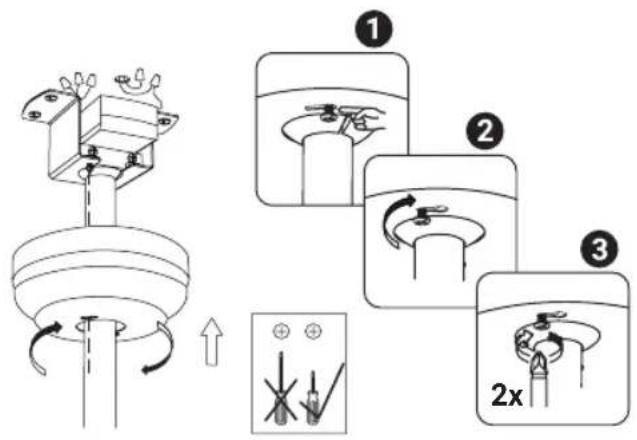

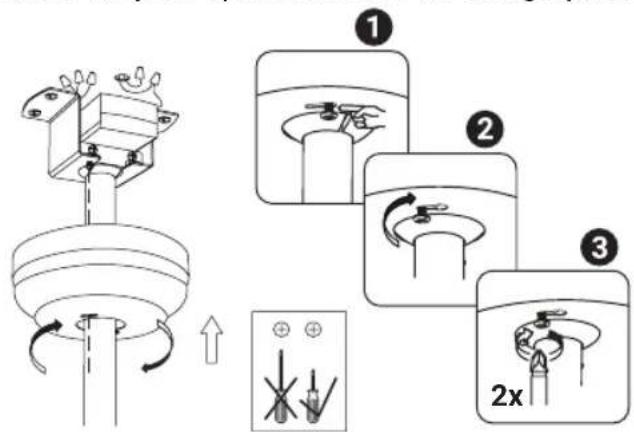

1. Desserrez les vis qui fixent la rosette au plafond afin de pouvoir la faire pivoter pour la retirer.

1. Nous recommandons d'abaisser les disjoncteurs du panneau électrique car vous devrez placer vos mains près des connexions 220V.

2. Retirez le contrôleur de l'orifice du support de plafond.

1. Déconnectez les câbles allant du ventilateur au contrôleur.

1. Détachez le ventilateur et placez-le sur la surface que vous avez préparée.

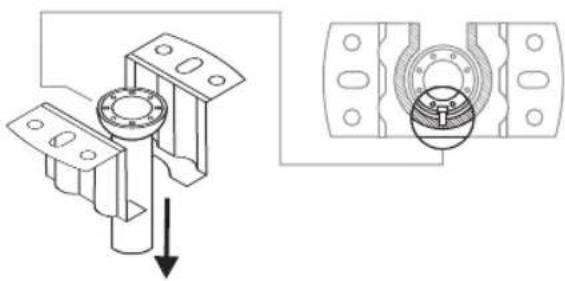

1. Desserrez les boulons qui maintiennent le support à la tige par le haut.

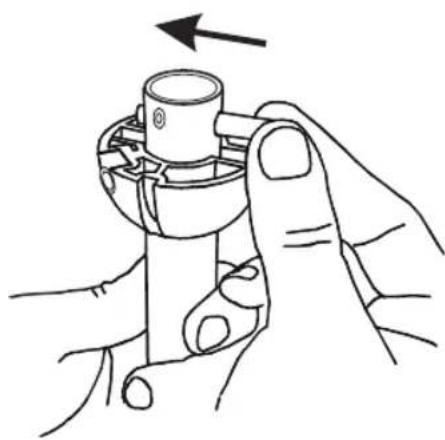

1. Retirez la goupille pour libérer l'accouplement. Vous pouvez maintenant retirer l'accouplement, la rosette et la garniture.

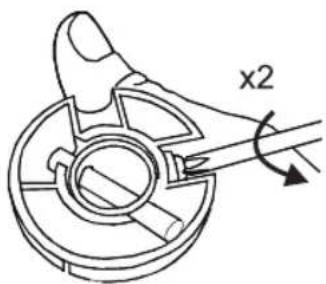

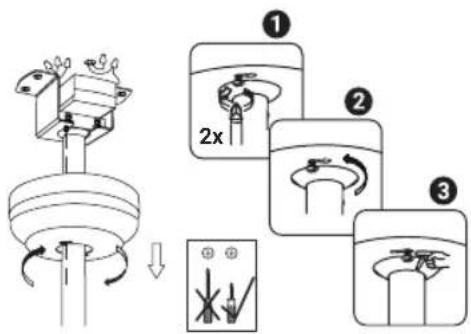

1. Desserrez les boulons qui se trouvaient sous la garniture, ils maintiennent la tige de selle sur le moteur. Retirez la goupille R et la goupille pour libérer la tige du fond.

Vous pouvez retirer la tige standard. Une fois la tige standard retirée, pour monter la tige longue, les étapes sont les mêmes.

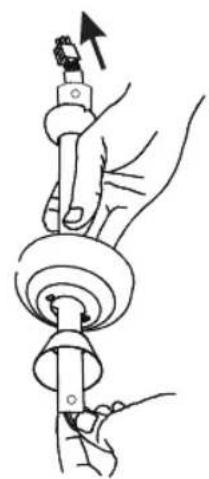

D'abord, passez les câbles du moteur en bas de la tige. La partie supérieure a un filetage à vis en plus des deux trous pour la goupille. Le bas, juste les trous de goupille. En d'autres termes, la partie supérieure a 3 trous et la partie inférieure seulement deux.

Lors de la mise en place, pensez à insérer la garniture, la rosace et l'accouplement avant de mettre la goupille supérieure.

1. Montez la tige de cette façon, n'oubliez pas de placer le crochet type R sur la goupille inférieure pour qu'elle ne sorte pas et serrez les vis pour que la tige reste bien attachée au moteur. N'oubliez pas de passer les câbles à travers la tige.

1. Placez la goupille restante sur le dessus de la tige.

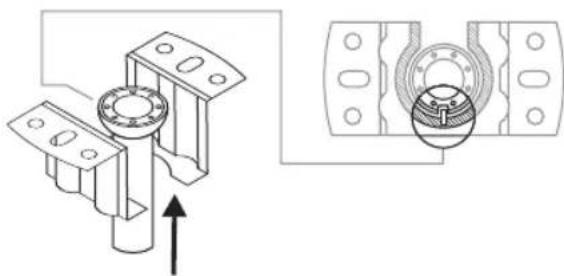

1. Soulevez l'accouplement de manière à ce que les indentations de la goupille et le trou du boulon traversant correspondent. Serrez les boulons qui maintiennent l'accouplement à la tige.

1. Accrochez le ventilateur au support du plafond.

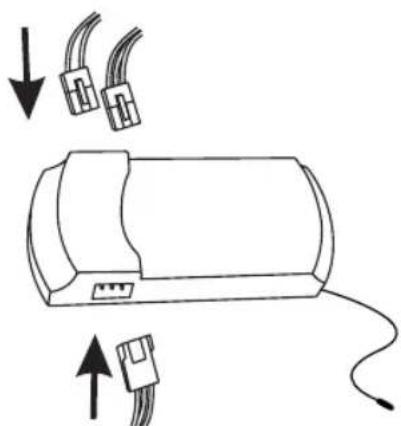

1. Reliez les câbles de ventilateur au contrôleur.

1. Placez le contrôleur dans son logement dans le support de plafond.

1. Revissez la rosette sur le support de plafond.

Et enfin, si vous avez enlevé la tulipe, remettez-la en place. Vous pouvez remettre le courant maintenant.

CHANGEMENT DE LA TEMPÉRATURE DE LA COULEUR DE LA LUMIÈRE

Vous pouvez modifier la température de couleur de la lumière, en utilisant la télécommande ou l'application SPC IoT depuis votre terminal.

Il suffit d'éteindre la lumière puis de la rallumer pour qu'elle change:

SENS DE ROTATION. OPTION HIVER/ÉTÉ

Le commutateur de la télécommande contrôle la direction, dans le sens des aiguilles d'une montre et dans le sens inverse.

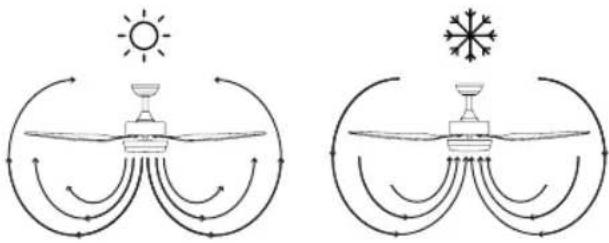

Option été - Le flux d'air descendant crée un effet de refroidissement comme le montre l'illustration.

Option hiver - Un courant ascendant éloigne l'air chaud de la zone du venti- lateur, comme le montre l'illustration. Cela permet de régler le chauffage à un niveau inférieur.

Note: Arrêtez le ventilateur et attendez qu'il s'arrête complètement avant de changer le sens de rotation des pales.

1. Mettez le ventilateur à contrôler sous tension (interrupteur mural), puis, dans les 10 secondes qui suivent, appuyez sur le bouton "LIGHT" de la télécommande et maintenez-le enfoncé pendant 5 secondes.
2. Un BIP indique que la connexion a été effectuée et que l'équipement peut fonctionner normalement.
3. La télécommande et le récepteur du ventilateur sont maintenant synchronisés. Éteignez le ventilateur à l'aide de l'interrupteur mural et rallumez-le, cette étape est celle qui clôt le processus de synchronisation.

Note: Une seule télécommande peut contrôler plusieurs unités du même modèle de ventilateur. La télécommande est spécifique à votre modèle de ventilateur.

ÉQUILIBRAGE - PROBLÈMES D'ÉQUILIBRAGE LORS DU FONC-TIONNEMENT DU VENTILATEUR

Le balancement du corps du ventilateur pendant le fonctionnement n'est pas un symptôme de dysfonctionnement (atteignant même quelques centimètres). Pour réduire le balancement, vous pouvez, lorsque le ventilateur est éteint:

1. Vérifiez la distance entre chaque lame et le plafond. La mesure par rapport au plafond peut être effectuée comme indiqué dans l'image suivante.
2. Vérifiez que toutes les lames sont correctement fixées en serrant toutes les vis.

Si, après les étapes précédentes, l'équilibrage n'a pas été résolu, il est nécessaire d'appliquer l'équilibrage dynamique, avec le kit fourni, comme expliqué ci-dessous:

FR

1. Allumez le ventilateur à la vitesse la plus élevée pour produire le plus de balancement.

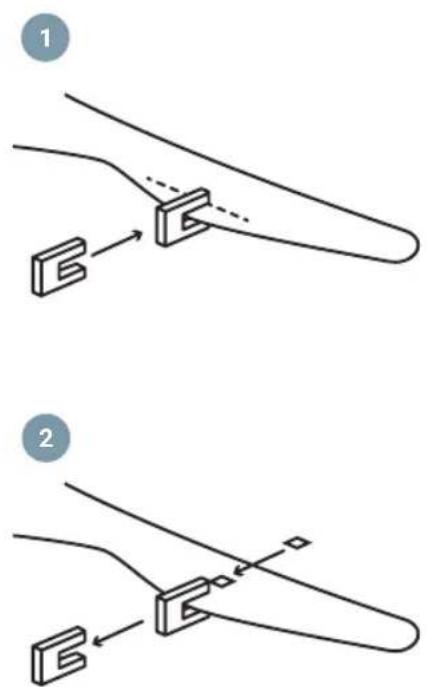

2. Éteignez le ventilateur. Sélectionnez une lame et placez le clip (voir figure) dessus, à mi-chemin entre le support et le bord de la lame.

3. Allumez le ventilateur, vérifiez si le balancement s'est aggravé ou amélioré. Eteignez-le à nouveau et, s'il ne s'est pas amélioré, placez le clip sur une autre lame. Répétez ce processus et déterminez quelle lame améliore l'équilibre.

1. Laissez le clip sur la lame qui donne le meilleur résultat. Déplacez le clip vers l'avant ou vers l'arrière sur ladite lame jusqu'à ce que vous trouviez la position qui donne le meilleur résultat.

2. Retirez ensuite le clip et placez un des poids en haut sur la ligne centrale de la lame, à la hauteur de la position où se trouvait le clip.

1. Le mouvement naturel du ventilateur peut entraîner le desserrage de certaines connexions. Vérifiez les connexions de support, les attaches et les fixations de lame deux fois par an. Veillez à ce qu'elles soient fixées.
2. Nettoyez régulièrement le ventilateur pour le maintenir en bon état. Utilisez un chiffon pour nettoyer l'équipement, n'utilisez pas de benzine, d'alcool ou de solvants chimiques. N'utilisez pas de produits abrasifs ou en aérosol. N'utilisez pas d'eau pour le nettoyer, car cela pourrait endommager le moteur ou provoquer un choc électrique.
3. Utilisez uniquement une brosse douce ou un chiffon non pelucheux pour éviter de rayer la finition.
4. Il n'est pas nécessaire de lubrifier le ventilateur.

Note: le non-respect de ces instructions entraînera la perte de la garantie de l'équipement.

FR

ELENCO DEI PEZZI

FR: Pour en savoir plus à propos du fonctionnement de cet appareil ou pour répondre à vos questions d'ordre technique, rendez-vous sur le site: support. spc.es
