Caractéristiques	Détails
Type de produit	Pompe à eau
Puissance	700 W
Débit maximal	3000 L/h
Hauteur de refoulement maximale	35 m
Profondeur d'immersion maximale	7 m
Poids	5,5 kg
Dimensions	30 x 30 x 40 cm
Matériau du corps	Plastique robuste
Utilisation	Idéale pour le drainage, l'arrosage et l'évacuation des eaux claires
Entretien	Nettoyer régulièrement le filtre et vérifier les joints
Sécurité	Protection contre la surchauffe et l'utilisation en milieu humide
Garantie	2 ans
Accessoires inclus	Flexible d'aspiration et adaptateur de tuyau

FOIRE AUX QUESTIONS - SPU 700 EINHELL

Comment puis-je savoir si ma pompe à eau EINHELL SPU 700 fonctionne correctement ?

Vérifiez si la pompe s'active lorsque vous la branchez et si l'eau commence à s'écouler. Assurez-vous également que le tuyau d'aspiration est correctement connecté et immergé dans l'eau.

Que faire si ma pompe ne s'allume pas ?

Vérifiez que la pompe est correctement branchée sur une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment purger l'air de ma pompe à eau EINHELL SPU 700 ?

Pour purger l'air, dévissez la vis de purge située sur le dessus de la pompe, puis remplissez le corps de la pompe avec de l'eau jusqu'à ce qu'elle commence à s'écouler par la vis. Refermez ensuite la vis avant de redémarrer la pompe.

Pourquoi ma pompe à eau fait-elle un bruit étrange ?

Un bruit étrange peut indiquer une cavitation ou un manque d'eau. Vérifiez que la pompe est correctement immergée et qu'il n'y a pas de débris obstruant le tuyau d'aspiration.

Comment nettoyer mon EINHELL SPU 700 après utilisation ?

Après utilisation, débranchez la pompe et videz l'eau restante. Nettoyez les filtres et les tuyaux avec de l'eau claire pour éviter l'accumulation de débris.

Quelle est la capacité maximale de ma pompe à eau EINHELL SPU 700 ?

La pompe EINHELL SPU 700 a une capacité maximale de 7 000 litres par heure, selon les conditions d'utilisation.

Puis-je utiliser ma pompe à eau EINHELL SPU 700 pour pomper de l'eau chargée ?

Non, la pompe SPU 700 est conçue pour pomper de l'eau claire et ne convient pas pour des liquides chargés ou des boues.

Comment stocker ma pompe à eau EINHELL SPU 700 pendant l'hiver ?

Avant de stocker la pompe, assurez-vous de la vidanger complètement et de la nettoyer. Rangez-la dans un endroit sec et à l'abri du gel.

Quelle est la durée de garantie de ma pompe à eau EINHELL SPU 700 ?

La pompe à eau EINHELL SPU 700 est généralement couverte par une garantie de 2 ans, sous réserve de conditions d'utilisation appropriées.

Que faire si je constate une fuite sur ma pompe à eau ?

Si vous constatez une fuite, vérifiez toutes les connexions et joints. Si le problème persiste, contactez le service client pour obtenir des conseils supplémentaires.

MODE D'EMPLOI SPU 700 EINHELL

Mode d’emploi Pompe pour jet d’eau

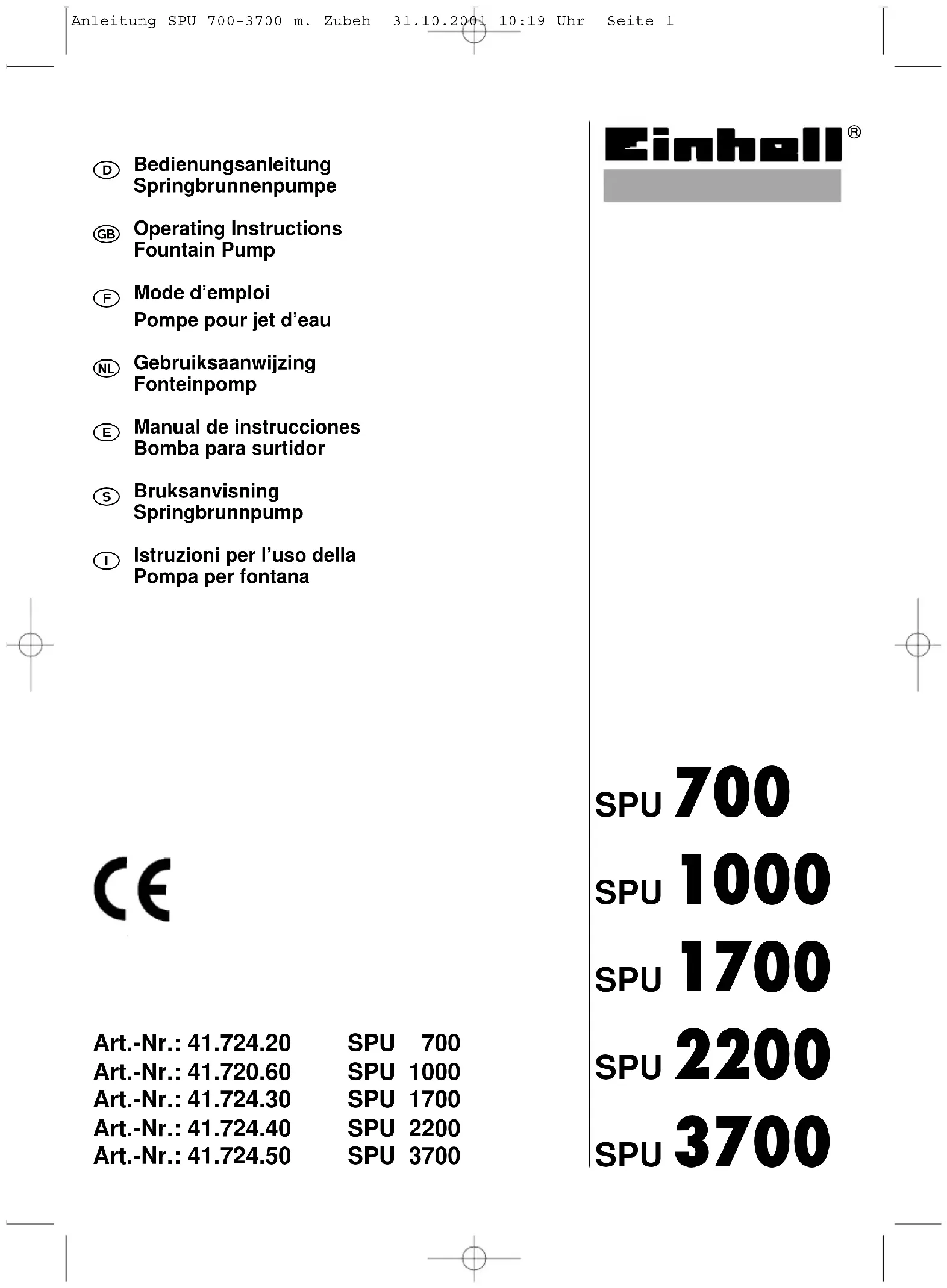

Anleitung SPU 700-3700 m. Zubeh 31.10.2001 10:19 Uhr Seite 53. Pompe Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d’eau. Moteur sans huile Stator coulé hermétiquement en résine. Rotor à aimant permanent baigné d’eau

4. Filtre d’aspiration BIOCELL

Le filtre d’aspiration de la pompe de jet d’eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l’eau. Tandis que les filtres mécaniques normaux ne peuvent que retenir les particules de salissure telles que les restes de plantes, les insectes morts etc. , le filtrage biologique dégrade la salissure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l’équilibre biologique dans la pièce d’eau.

5. Consignes de sécurité

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes: La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire. L’utilisation de la pompe dans des piscines, des pièces d’eau et des jets d’eau ainsi que dans leur zone de sécurité n’est autorisée que si l’installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738: déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien. Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin. Les pompes avec un câble d’alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d’édifices, il est prescrit d’utiliser des pompes avec un câble d’alimentation de 10 m, au moins HO5RN-F. Avant tout travail d’entretien, retirez la fiche de la prise de courant.

1. Etendue des fournitures

1 Pompe pour jets d’eau avec cartouche filtrante BIOCELL 1 Fontaine en cascade, fontaine en cloche et jet d’écume (uniquement pour SPU 3700) 1 Raccord de gargouille

2. Caractéristiques techniques

Type SPU 700 SPU 1000 SPU 1700 SPU 2200 SPU 3700 Branchement secteur 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz Puissance absorbée 13,5 W 16 W 29 W 53 W 73 W Débit max.. 700 l/h 1000 l/h 1700 l/h 2200 l/h 3700 l/h Hauteur de refoulement max. 1,45 m 1,7 m 2,4 m 2,85 m 2,85 m Profondeur d’immersion 3 m 3 m 3 m 3 m 3 m Hauteur de fontaine avec fontaine en cascade max 0,7 m 0,95 m 1,3 m 1,65 m 1,9 m Cloche d’eau max.: ø 28 cm ø 35 cm ø 45 cm ø 60 cm ø 75 cm Hauteur du jet max.: - - - - 40 cm No. d’article: 41.724.20 41.720.60 41.724.30 41.724.40 41.724.50 Anleitung SPU 700-3700 m. Zubeh 31.10.2001 10:19 Uhr Seite 6 Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe. Evitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif). Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique. Préservez la pompe du gel. Empêchez l’accès des enfants par des mesures appropriées. Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu’aux adaptateurs n’est pas autorisé sans contact de protection.

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez la pompe sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond). N’utilisez jamais la pompe en dehors de l’eau.

7. Fonctionnement de fontaine

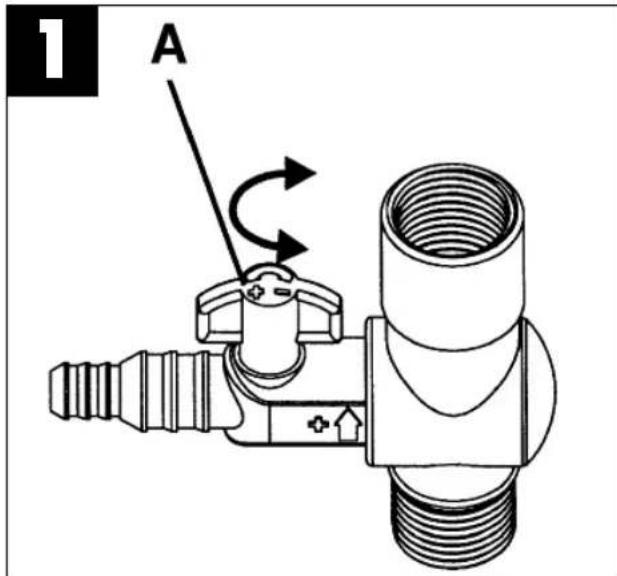

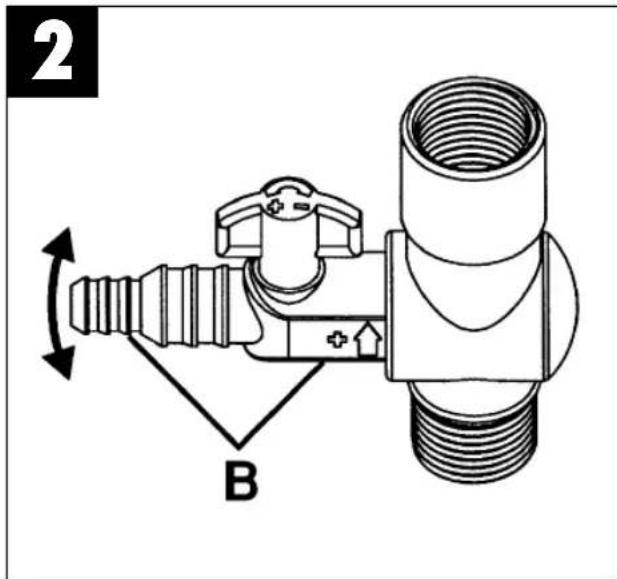

Vous avez le choix entre 3 possibilités d’utilisation: Fontaine en cascade seule Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d’eau Le raccord de gargouille pour des jeux d’eau seul Fonctionnement uniquement avec fontaine en cascade (voir fig. 1): En installant la pompe dans la pièce d’eau, veillez à ce que la tête de la fontaine dépasse le niveau d’eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d’arrêt (A) du raccord de gargouille d’un quart dans le sens des aiguilles d’une montre pour le fermer. Fonctionnement de la fontaine en cascade et du raccord de gargoulle (voir fig. 1): L’installation de la pompe s’effectue comme décrit ci- dessus. Vous pouvez aussi relier des jeux d’eau au raccord de gargouille avec un tuyau flexible d’un diamètre intérieur de 9 mm ou de 13 mm. Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d’arrêt (A) dans le sens inverse des aiguilles d’une montre. Fonctionnement uniquement avec raccord de gargouille (voir fig. 2): Ici il faut tourner le raccord complet (B) de 90°. Ainsi toute l’eau coule dans le raccord de gargouille et rien dans la fontaine.

Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut. En cas d’une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l’eau tiède. Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.
