BEDIENUNGSANLEITUNG SPU 700 EINHELL

Art.-Nr.: 41.724.20 SPU 700

Art.-Nr.: 41.720.60 SPU 1000

Art.-Nr.: 41.724.30 SPU 1700

Art.-Nr.: 41.724.40 SPU 2200

Art.-Nr.: 41.724.50 SPU 3700

SPU 700

SPU 1000

SPU 1700

SPU 2200

SPU 3700

D

1. Lieferumfang

1 Springbrunnenpumpe mit BIOCELL Filtrereinsatz
1 Stufenfontäne und Glockenfontäne und Schaumsprudler (nur bei SPU 3700)
1 SpeieranschluB

2. Technische Daten

Typ SPU 700 SPU 10	00 SPU 1700 SPU	2200 SPU 3700
Netzanschluß 230 V ~	50 Hz 230 V ~ 50	Hz 230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz
Leistungsaufnahme 1	3,5 W 16 W 29 W	3 W 73 W
Fördermenge max.	700 l/h	1000 l/h	1700 l/h	2200 l/h	3700 l/h
Förderhöhe max.	1,45 m	1,7 m	2,4 m	2,85 m	2,85 m
Eintauchtiefe	3 m	3 m	3 m	3 m	3 m
Fontänenhöhe mit Stufenfontäne max.	0,7 m	0,95 m	1,3 m	1,65 m	1,9 m
Wasserglocke max.:	Ø 28 cm	Ø 35 cm	Ø 45 cm	Ø 60 cm	Ø 75 cm
Sprudelhöhe max.:	-	-	-	-	40 cm
Art.-Nr.:	41.724.20	41.720.60	41.724.30	41.724.40	41.724.50

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

• Ölser Motor
• hermetisch in Gießharz vergossener Stator
• Wasserumsplüter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Springbrunnenpumpere arbeitet mit BIOCELL Filtrereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Wahrend normale, Mechanische Filter nur Schmutzteilchen, wie beispiselsweise Pflanzenrechte, tote Insekten usw. zurückhalten konnen, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftingigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beträgt.

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

Die Pumpearf nur an einer ordnungsgemäBen Schutzkontaktsteckdose betriebenen werden.
Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errecht ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom.itte Fragen Sie ihren Elektrofachmann.

Achtung! Die Pumpearficht nicht betrieben werden, wenn sich Personen im Becken aufhalten.

• Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschreiben.
• Vor jeder Wartungsarbeit den Netzsteckerziehen.
• Sollte das Pumpenkabel oder der Stecker beschädigt sein, soarf das Kabel nicht repariert werden! Die Pumpearf nicht mehr betriebenen werden.
  Die Forderung von aggressiven Flüssigkeiten sowie die Forderung von abrasiven (schmiergel-wirkenden) Stoffen ist auf jeder Fall zu vermeiden.

Die Pumpe niemals freiängend an die Druckleitung oder an der stromfuhrenden Leitung aufhängen.
Die Pumpe ist vor Frost zu schützen.
Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
Die Verwendung von Leitungsnetzen, Veränderungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen.
Stellen sie die Pumpe auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm).
Die Pumpearficht nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

Nur Stufenfontäne
Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
Nur der Wasserspieeranschluß für Wasserspiele

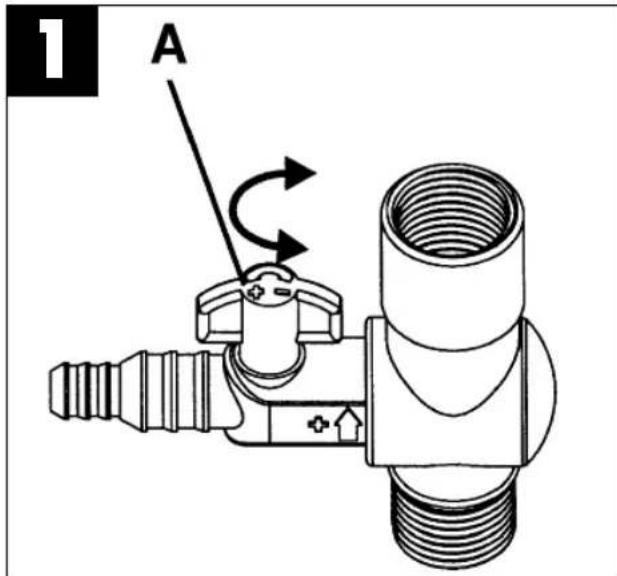

Betrieb nur mit Stufenfontäne: (siehe Bild 1) Beim Einbau der Pumpe in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt,müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des
Wasserspeieranschlusses: (siehe Bild 1)
Der Einbau der Pumpe erfolgt wie oben beschrieben.
Am Wasserspeieranschluß konnen Sie zusätzlich
Wasserspiele mit einem Schlauch-Innen 9mm oder 13mm anschließen
Der Speieranschluß kann durch drehen des Absperrhahnes (A) gegen den Uhrzeigersinn geöffnet werden.

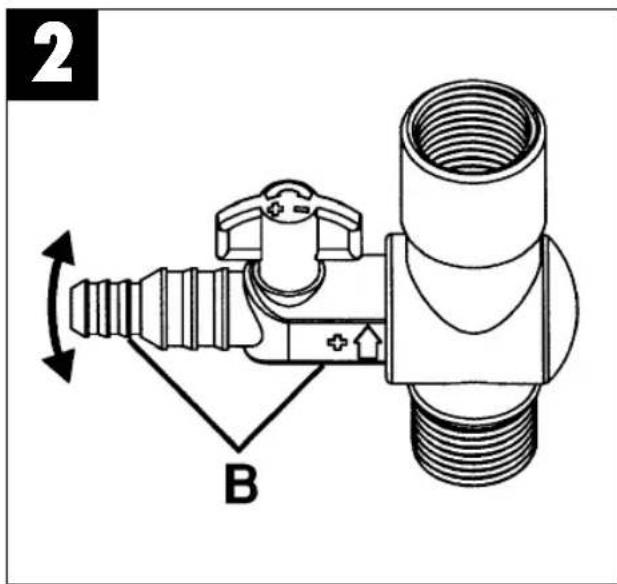

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2) Hierbei muß der gesamte Anschluß (B) um 90^ gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

8. Wartung

Fur eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
- Bei nachlassender Forderhöhe oder Forderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.
- Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.

GB

1. Items supplied

2. Technische gegevens

Type SPU 700 SPU 1000 SPU 1700 SPU 2200 SPU 3700
Netaansluiting 230V ~ 50Hz	230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz
Opgenomen vermogen 13,5	W 16 W 29 W 53W 73 W
Debiet max 700 l/h	1000 l/h 1700 l/h2200 l/h3700 l/h
Opvoerhoogte.	1,45 m	1,7 m	2,4 m	2,85 m	2,85 m
Indompeldiepte	3 m	3 m	3 m	3 m	3 m
Fonteinhoogte met trapfotein max 0,7 m 0,95 m	1,3 m	1,65 m	1,9 m
Wateklok max.:	Ø 28 cm	Ø 35 cm	Ø 45 cm	Ø 60 cm	Ø 75 cm
Fonteinhoogte max.:	-	-	-	-	40 cm
Artikelnr.	41.724.20	41.720.60	41.724.30	41.724.40	41.724.50

3. Pomp

		SPU 700 SPU Art.Nr. 41.724.20 I-Nr. 9	1000 SPU 1700 SPU Art.Nr. 41.720.60 Art.Nr. 1039 I-Nr. 9	2200 SPU 3700 Art.Nr. 41.724.30 Art.Nr. 41.724.30 Art.Nr. 41.724.30 Art.Nr. 41.724.50 I-1019 I-Nr. 9	724.40 Art.Nr. 41.724.50 I-1019 I-Nr. 9	724.40 Art.Nr. 41.724.50 I-1019 I-Nr. 9
Pos. Beschreibung Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatzteiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. Ersatz Teiln. E rs
02	Keramikscheibe	entfällt	entfällt	41.723.60.02	41.723.60.02	41.723.60.02
03	Rotor	41.724.20.01	41.720.60.06	41.724.30.01	41.724.40.01	41.724.50.01
04	Gummilager	entfällt	entfällt	41.723.60.06	41.723.60.06	41.723.60.06
05	O-Ring	41.724.20.02	41.720.60.07	41.724.30.02	41.724.30.02	41.724.50.02
06	Verschlußdeckel	41.724.20.03	41.720.61.01	41.724.30.03	41.724.30.03	41.724.50.03
07	Filtereinsatz	41.724.20.04	41.720.60.09	41.724.30.04	41.724.30.04	41.724.50.04
08	Filtergehäuse	41.724.20.05	41.720.61.02	41.724.30.05	41.724.30.05	41.724.50.05
09	Pumpenfuß	41.724.20.06	41.720.61.03	41.724.30.06	41.724.30.06	41.724.50.06
10	Speierhahn	41.723.60.09	41.723.60.09	41.723.60.09	41.723.60.09	41.724.50.07
11	Stufenfontäne	41.725.55	41.725.55	41.725.55	41.725.55	41.725.55
12	Glockenfontäne	41.725.00	41.725.00	41.725.20	41.725.20	41.725.20
13	Schaumsprudler	entfällt	entfällt	entfüglt	entfüglt	41.726.00
14	Reduzierung	41.724.20.07	entfüglt	entfüglt	entfüglt	entfüglt
15	Adapter	41.724.20.08	41.724.20.08	entfüglt	entfüglt	entfüglt

D	GB	F	NL	E	P
EG Konformitäserkläufiger Der Unterzeichnende erklär im Namen der Firma	EC Declaration of Conformity The Undersigned declares, on behalf of	Déclaration de Conformité CE Le soussigné déclare, au nom de	EC Conformiteitsverklaring De ondertekenaar verkaart in naam van de fima	Déclaration CE de Conformidad Por la presente, el abajo firmante declara en nombre de la Empresa	Déclaration de conformidade CE O abaixo assinado declara em nome da Empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/product	méquina/producto	a máquina/o produits
Springbrunnenpumpe Fountain pump	Pompe à fontaine jaillissante	Fonteinpomp Bomba	para surtidor Bomba para	repuxo
Marke	produced by:	du fabricant	merk	marca	marca
Einholl®
Typ	Type	Type	type	tipo	tipo
SPU 700; SPU 1000; SPU 1700; SPU 2200; SPU 3700
der	- Serial number specified on the product - is in accordance with the	- no. série indiqué sur le produit - correspond(ent) à la	- serienummer op het produit-conform de volgende richtijnen is:	- No. de série en el producto: satisface las disponeciones pertinentes sugintes:	- cujo número de série encontrar-se no produits - corresponde à
EG Niederspannings-richtlinie 73/23 EWG	- EC Directive regarding low-voltage equipment 73/23 EEC;	- Directive CE relative aux basses tensions 73/23 CEE;	- EG laagspanningsrichtlijn 73/23 EWG	- Disposicion de bajo tension de la CE 73/23 CEE	- Direcva da CE de baixa tensão 73/23 CEE
EG Rlichtinie Elektromagnétische Verträgechtigkeit 89/336 EWG mit Änderungen entspricht.	- EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	- Directive CE relative à la compatibilité electro-magnétique 89/336 CEE avec les modifications y apportées.	- EG rechtlijn Elektromagnetische compatibilititeit 89/336 EWG met wijzigingen	- Disposicion de la compatibilitad electro-magnética de la CE 89/336 CEE con modificaciones.	- Direcva da CE de compatibilidade electro-magnética 89/336 CEE, com alteracoes
EN 60335-2-41/A1; EN 55014; EN 55104; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 27.09.1999	Landau/Isar, (date) 27.09.1999	Landau/Isar, (date) 27.09.1999	Landau/Isar, datum 27.09.1999	Landau/Isar 27.09.1999	Landau/Isar 27.09.1999
Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management
S	FIN	N	GR	L	DK
EC Konformlitetsförklaring Undertechnad förklarar i firmans	EC YhdenmukalsusilmolitusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmtseterklaeringUndertegnede erklaerer på vegne av firma	EC Δηλωση περι Πης ανταύκρίηςΟ Μυτράρων δηλύνει εν Θόμαι τιη εταρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erkläeringUndertegnede erklaerer på vegne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	ótniŋ	che la	at
maskinen/produkten	kone/tauote	Maskin/produk	μηχανή / to προίν	macchina/prodotto	maskine/produk
Springbrunnpump sui hkulähteen pumppu Fontenepumpe		epumpe	Avτλία σαντρίθανιου	Pompa per fontana Springsvandspumpe
märke	merkki	Merke	uáρka	marca	mærke
Einhell®
typ	typppi	Type	túncos	tipolo	type
SPU 700; SPU 1000; SPU 1700; SPU 2200; SPU 3700
- serienummer på Produkten - motsvarar	- tuotteen valmistesnummer - vastaa	- Serienummer på produitet - tīfredst tiller folgende retningsliner:	- Αριβύς σεράς πάν υτο προίν - ανταύκρίνεια Στην	- numero di series sui prodotto - corrisponde	- Serienummer på produitet - opfylder
EU riktlinje für lagspänning 73/23 EWG	EU-pienjäntedirektivä 73/23 EWG	EU Lavspennings-retningslinje 73 / 23 EWG	Kατευβυντίρα γραμή χαμηλίς τὰεως τές Ευρωταίκης Koιδότητας 73/23/EOK	Σalla Direttiva CE sulla Bassa tensione 73/23 CEE	ΣEU-lavspændingsdirektiv 73/23/EØF
EU riktlinje für elektr-magnetisk kompatibilitet 89/336 med änderingar	EU-direktivä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sāhkömn-g eettista mukautuvuutta (EMI)	EU Ratingslinje for elekromagnetik kompatibilitet 89/336 EWG med endringer,	Kατευβυντίρα γραμή Παλκρονανγιπίς Ευρωταίκης Koιδότητας 89/336/EOK με αλαγές.	Σalla Direttiva CE sulla compatibilità elettro-magnetica 89/336 CEE con modifiche	ΣEU-direktiv vedr. elektromagnetisk stoj (EMC) 89/336/EØF med änderinger.
EN 60335-2-41/A1; EN 55014; EN 55104; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 27.09.1999	Landau/Isar 27.09.1999	Landau/Isar, den 27.09.1999	Landau/Isar, στις 27.09.1999	Landau/Isar, J" 27.09.1999	Landau/Isar, den 27.09.1999
Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management	Weichselgartner Produkt-Management

GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsehler.

Die dazu benöttigten Ersatzteile und die

anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

EINHELL-WARRANTY CERTIFICATE

Wir gewahren Ohnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigten wir alle Funktionsehler am Gerat, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu bestehtigen Ersatsteile und die anfallende Arbeitszeit werden nicht berechnet.

AusschluB: Die Garantiezeit bezieh sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sichitte an.

ISC GmbH · International Service Center

Eschenstraße 6 · D-94405 Landau/Isar (Germany)

Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer

Muhlasse 1

A-2353 Guntramsdorf

Fubag International

Schlachthofstraße 19

CH-8406 Winterthuer

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
