Type de produit	Réfrigérateur / congélateur combiné
Marque	Haier
Modèle	HDW3618DNPK
Largeur minimale requise	920 mm
Profondeur minimale requise	1137 mm
Température réfrigérateur	2 °C à 8 °C (réglable par pas de 1 °C)
Température congélateur	-16 °C à -24 °C (réglable par pas de 1 °C)
Température par défaut réfrigérateur	4 °C
Température par défaut congélateur	-18 °C
Fonction Super refroidissement	Oui (refroidissement accéléré à 2 °C, durée max 30 h)
Fonction Super congélation	Oui (congélation accélérée à -24 °C, durée max 50 h)
Mode Éco	Oui (températures automatiques 5 °C et -18 °C)
Fonction Vacances	Oui (éteint le réfrigérateur, maintient le congélateur)
Dégivrage	Automatique (aucune intervention manuelle)
Panneau de commande	Tactile avec touches Marche/Arrêt, Wi-Fi, Mode, TEMP
Connectivité	Wi-Fi 2,4 GHz (application hOn)
Réversibilité de la porte	Oui (outils nécessaires : tournevis électrique)
Filtre HCS	Oui (régulation d'humidité)
Mode Démo	Oui (accessible via combinaison de touches)
Codes d'erreur	Erreur de communication, défaut ventilateur

FOIRE AUX QUESTIONS - HDW3618DNPK HAIER

Comment régler la température du réfrigérateur ou du congélateur ?

Appuyez sur la touche TEMP pendant 5 secondes pour sélectionner le compartiment (réfrigérateur ou congélateur), puis appuyez rapidement sur TEMP pour modifier la température. Après 5 secondes, le réglage est confirmé. La température par défaut est 4 °C pour le réfrigérateur et -18 °C pour le congélateur.

Comment activer la fonction Super refroidissement ?

Maintenez la touche TEMP enfoncée pour sélectionner le compartiment réfrigérateur, puis appuyez rapidement sur TEMP jusqu'à ce que l'icône Super refroidissement s'allume. Vous pouvez aussi l'activer via l'application. Cette fonction dure au maximum 30 heures.

Comment activer la fonction Super congélation ?

Maintenez la touche TEMP enfoncée pour sélectionner le compartiment congélateur, puis appuyez rapidement sur TEMP jusqu'à ce que l'icône Super congélation s'allume. Vous pouvez aussi l'activer via l'application. Cette fonction dure au maximum 50 heures.

Comment utiliser le mode Éco ?

Appuyez sur la touche Mode jusqu'à ce que l'icône Éco s'allume. Le réfrigérateur se règle à 5 °C et le congélateur à -18 °C. Pour le quitter, appuyez à nouveau sur Mode ou sélectionnez une autre fonction.

Comment activer la fonction Vacances ?

Appuyez sur la touche Mode jusqu'à ce que l'icône Vacances s'allume. Le réfrigérateur s'éteint tandis que le congélateur continue de fonctionner. Pour quitter, appuyez sur Mode ou sélectionnez une autre fonction.

Comment connecter l'application hOn au réfrigérateur ?

Téléchargez l'application hOn, créez un compte, puis suivez les instructions d'appairage. Lorsque le réfrigérateur est en mode configuration (icône Wi-Fi clignote), lancez l'appairage dans l'application. Le Wi-Fi doit être activé.

Que faire si l'icône Wi-Fi clignote en permanence ?

Cela signifie que le réfrigérateur est en mode configuration Wi-Fi. Si vous n'avez pas encore connecté l'application, suivez les instructions d'appairage. Si le problème persiste, réinitialisez le Wi-Fi en maintenant les touches Wi-Fi et SET enfoncées pendant 2 secondes.

Comment inverser le sens d'ouverture de la porte ?

Utilisez un tournevis électrique. Retirez le couvercle de la charnière supérieure, dévissez la charnière, retirez les charnières centrale et inférieure, puis remontez-les du côté opposé en suivant les étapes inverses. La notice illustre la procédure.

Que faire en cas de code d'erreur ?

Si les LED du congélateur [-16°C;-18°C;-20°C;-22°C;-24°C] s'allument successivement, il s'agit d'une erreur de communication. Si elles clignotent toutes, le ventilateur est en panne. Dans les deux cas, contactez le service technique.

Comment nettoyer et entretenir le réfrigérateur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux avec de l'eau savonneuse. Ne pas utiliser de produits abrasifs. Le dégivrage est automatique. Vérifiez régulièrement les joints de porte.

MODE D'EMPLOI HDW3618DNPK HAIER

Température personnalisée ....84

Fonction Super refroidissement 84

Fonction Super congélation 85

Mode Éco 85

Fonction Vacances 85

Dégivrage 85

Mode Démo 86

Codes d'erreur 86

CONNEXION DE L'APPLICATION......87

Étape 1 87

Étape 2 ....87

Étape 3 87

Utilisation du Wi-Fi 88

RÉVERSIBILITÉ DE LA PORTE....89

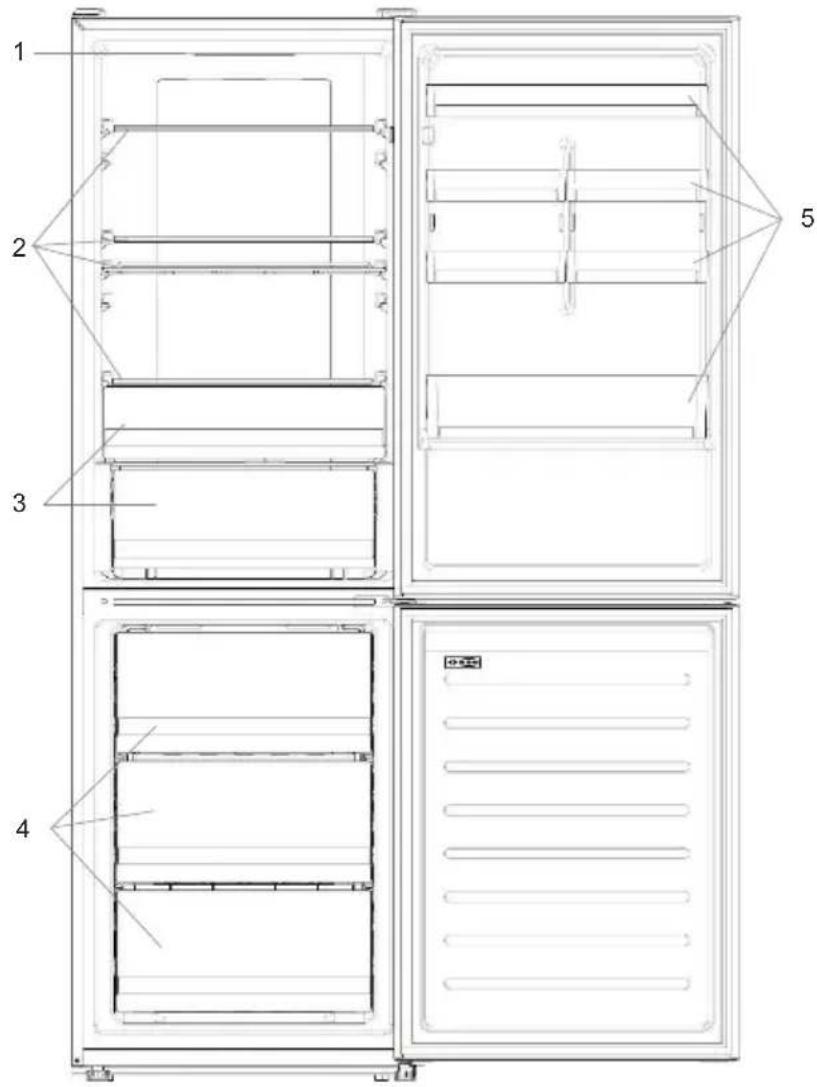

DESCRIPTION DU PRODUIT

1. Panneau de commande
2. Clayettes
3. Bac à légumes
4. Boîtes du congélateur
5. Balconnet de porte

* La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit, veuillez consulter les photos ci-dessus. ** Les images ci-dessus sont uniquement à titre de référence. La configuration réelle dépend du produit physique ou de l'énoncé du distributeur.

Espace requis

La porte de l'appareil doit pouvoir s'ouvrir pleinement comme illustré. Prévoyez suffisamment de place pour une ouverture pratique des portes et des tiroirs. Gardez une distance d'au moins 50 mm entre les parois latérales du produit et les pièces adjacentes.

Largeur : min. 920 mm Profondeur : min. 1137 mm

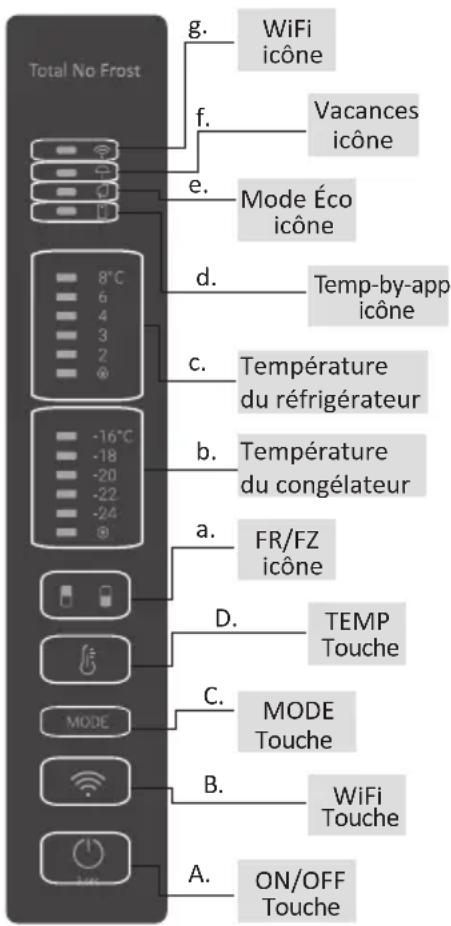

UTILISATION

A. Touche Marche/Arrêt, utilisée pour allumer/éteindre l'appareil
B. Touche Wi-Fi, utilisée pour activer/désactiver le Wi-Fi
C. Touche Mode, utilisée pour sélectionner la fonction souhaitée
D. Touche TEMP, utilisée pour sélectionner la température du réfrigérateur et du congélateur

a. L'icône de zone réfrigérateur/congélateur indique quel compartiment de l'appareil est sélectionné
b. Niveaux de température du congélateur, indiquant quelle est la température sélectionnée dans le congélateur
c. Niveaux de température du réfrigérateur, indiquant quelle est la température sélectionnée
d. Icône de température personnalisée, indiquant si la température a été sélectionnée par l'application
e. L'icône du mode Éco indique si le mode Éco est activé
f. L'icône de la fonction Vacances indique si la fonction Vacances est activée
g. L'icône Wi-Fi indique si le Wi-Fi fonctionne et si l'appareil est connecté

Utilisation

• Branchez l'appareil, celui-ci s'allume automatiquement. La température sera automatiquement réglée à 4 °C dans le réfrigérateur et à -18 °C dans le congélateur.
• Pour modifier la température, appuyez sur la touche TEMP pendant 5 secondes, un signal sonore retentit et l'icône du compartiment sélectionné (réfrigérateur ou congélateur) ainsi que toutes les LED de température du compartiment correspondant s'allument pendant 2 s. Au bout de 2 s, la sélection du compartiment est confirmée. Avec l'icône du compartiment sélectionné allumée, appuyez rapidement sur la touche TEMP pour modifier la température. Lorsque le réglage augmente, la LED correspondante s'allume. Un signal sonore retentit chaque fois que la touche TEMP est enfoncée et que la température est modifiée. Au bout de 5 secondes, la sélection est confirmée. Après 30 s sans opération, la zone de l'icône du réfrigérateur/congélateur s'éteint, tandis que les LED des

températures sélectionnées restent allumées. Lorsque la touche TEMP est à nouveau touchée, l'icône de la dernière zone sélectionnée (réfrigérateur ou congélateur) s'allume.

- En cas de coupure de courant, le dernier niveau de refroidissement réglé sera rétabli.

- Pour restaurer le paramètre par défaut, appuyez longuement sur la touche Temp et cliquez 5 fois sur le bouton Marche/Arrêt (en 5 secondes)

- Dans des conditions normales de fonctionnement (au printemps et en automne), il est recommandé de régler la température à 4 °C. En été lorsque la température ambiante est élevée, il est recommandé de régler la température à 6\~8 °C, afin de garantir les températures du réfrigérateur et du congélateur et de réduire le temps de fonctionnement continu du réfrigérateur. En hiver lorsque la température ambiante est basse, il est recommandé de régler la température à 3\~4 °C pour éviter le démarrage/arrêt fréquent du réfrigérateur.

Température personnalisée

De l'application il est possible de personnaliser la température pour le réfrigérateur et le congélateur. La température peut être réglée avec une sensibilité de 1 °C. Il est possible de sélectionner une température comprise entre 2 °C et 8 °C dans le réfrigérateur et comprise entre -16 °C et -24 °C dans le congélateur.

Lorsque la température est sélectionnée par l'application, l'icône de température personnalisée s'allume, tandis que toutes les LED de température du compartiment concerné sont éteintes (par ex. si la température du réfrigérateur est sélectionnée de l'application, les LED de 2 °C à 8 °C sont éteintes. Si la température du congélateur est sélectionnée depuis l'application, les LED de -16 °C à -24 °C sont éteintes).

Si seule une seule zone (congélateur ou réfrigérateur) a la température personnalisée, la sélection de la température de l'autre zone n'est pas modifiée et la LED de la température sélectionnée de cette zone reste allumée. Un signal sonore retentit à chaque changement de température.

Fonction Super refroidissement

Il est suggéré d'allumer la fonction Super refroidissement si une grande quantité d'aliments doit être conservée (par exemple après l'achat). La fonction Super refroidissement accélère le refroidissement des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Lorsque la fonction est activée, la température du réfrigérateur est automatiquement réglée à 2 °C.

Comment utiliser la fonction Super refroidissement :

- La fonction peut être activée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment du réfrigérateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que l'icône Super Refroidissement s'allume ou elle peut être activée depuis l'application. Lorsque la fonction est activée, la LED Super refroidissement est toujours allumée.

- Pour quitter la fonction Super refroidissement, appuyez sur la touche TEMP ou désactivez-la de l'application.

- La fonction Super refroidissement se termine automatiquement lorsque la fonction a duré plus de 30 heures.

- Lorsque le Super refroidissement se termine, l'icône du panneau de commande s'éteint et le niveau de refroidissement configuré précédemment est rétabli.

Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Fonction Super congélation

La fonction Super congélation accélère la congélation des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Si une grande quantité d'aliments doit être congelée, il est recommandé de régler la fonction Super congélation 24 h avant l'utilisation. Lorsque la fonction est activée, la température est automatiquement réglée à -24 °C.

Comment utiliser la fonction Super congélation :

• La fonction peut être lancée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment congélateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que la LED de l'icône Super congélation soit allumée, ou elle peut être activée à partir de l'application. Lorsque la fonction est activée, la LED Super congélation est toujours allumée.
• Pour quitter la fonction Super congélation, appuyez sur la touche TEMP ou désactivez-la de l'application.
• La fonction Super congélation se termine automatiquement lorsque la fonction a duré plus de 50 heures.
• Lorsque la Super congélation se termine, l'icône du panneau de commande s'éteint et le niveau de congélation configuré précédemment est rétabli.

Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Mode Éco

Le mode Éco peut être activé pour optimiser les performances de l'appareil, tout en obtenant la meilleure conservation des aliments. Le mode Éco règle automatiquement la température à 5 °C dans le réfrigérateur et à -18 °C dans le congélateur.

Comment utiliser le mode Éco :

- La fonction peut être activée depuis le panneau de commande en appuyant sur la touche “mode” jusqu’à ce que l'icône du mode Éco s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône du mode Éco est toujours allumée.

- Pour quitter le mode Éco, désactivez-le de l'application ou sélectionnez une autre fonction à partir du panneau de commande.

- Lorsque le mode Éco se termine, l'icône du panneau de commande s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Fonction Vacances

La fonction Vacances peut être utilisée pour réduire la consommation d'énergie de l'appareil lorsqu'il n'est pas utilisé régulièrement. Lorsque la fonction est activée, les LED sont éteintes (même si la porte est ouverte) et éteignent le réfrigérateur, tandis que le congélateur continue à fonctionner normalement.

Comment utiliser la fonction Vacances :

- La fonction peut être activée depuis le panneau de commande en appuyant sur la touche “mode” jusqu’à ce que l’icône Vacances s’allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l’application. Lorsque la fonction est activée, l’icône Vacances est toujours allumée.

- Pour quitter la fonction Vacances, désactivez-la de l'application ou sélectionnez une autre fonction depuis le panneau de commande.

- Lorsque la fonction Vacances se termine, l'icône du panneau de commande s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Dégivrage

Le dégivrage des compartiments réfrigérateur et congélateur se fait automatiquement ; aucune opération manuelle n'est nécessaire.

HCS

Lorsqu'un certain niveau d'humidité est atteint, les fibres filtrantes HCS s'ouvrent, ce qui entraîne une diminution de l'humidité, puis se referment.

Mode Démo

Pour entrer en mode Démo, l'écran étant déverrouillé, maintenez la touche SET enfoncée et appuyez sur la touche WiFi 5 fois dans les 5 secondes. Pour quitter le mode Démo, effectuez la même opération ou éteignez le réfrigérateur.

Codes d'erreur

• Erreur de communication

Les lumières [-16°C;-18°C;-20°C;-22°C;-24°C] du congélateur s'allument l'une après l'autre, cela signifie qu'il y a eu une erreur de communication entre le panneau de commande principal et le panneau d'affichage. Veuillez contacter l'assistance technique pour résoudre le problème

- Ventilateur

Les lumières[-16°C;-20°C;-22°C;-24°C] du congélateur clignotent simultanément dans le congélateur si le ventilateur ne fonctionne pas correctement. Veuillez contacter l'assistance technique pour résoudre le problème

CONNEXION DE L'APPLICATION

PROCÉDURE D'APPAIRAGE DANS L'APPLICATION

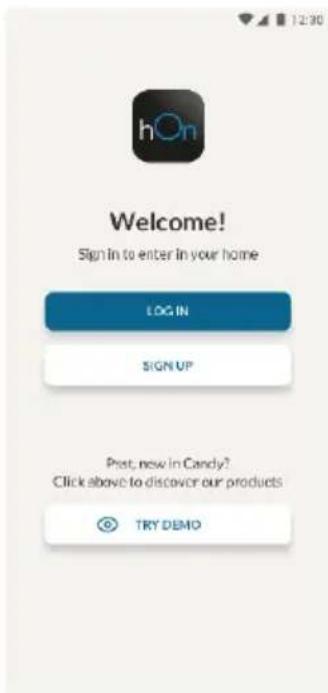

Étape 1

• Téléchargez l'application hOn dans les stores

- Créez votre compte sur l'application hOn ou connectez-vous si vous possédez déjà un compte

- Suivez les instructions d'appairage dans l'application hOn

Utilisation du Wi-Fi

Si le Wi-Fi n'a pas encore été configuré, lorsque le réfrigérateur s'allume, il passe automatiquement en mode configuration et garde ce statut pendant 30 minutes. L'icône Wi-Fi clignote et l'enregistrement du produit peut commencer.

• Suivez les instructions de l'application pour configurer le Wi-Fi (voir ci-dessus).
• Une fois le Wi-Fi configuré et la connexion établie, l'icône Wi-Fi est allumée et fixe.
• Au bout de 30 minutes sans effectuer aucune opération, le Wi-Fi quittera automatiquement le mode configuration.
• Si le Wi-Fi a déjà été configuré, il se reconnecte automatiquement en fonction des informations de configuration.

Pour réinitialiser le Wi-Fi, appuyez sur la touche Wi-Fi et la touche SET pendant 2 secondes. Pour éteindre le Wi-Fi, appuyez sur la touche Wi-Fi pendant 3s.

Module radio - Données techniques

Taux de fréquence (OFR)	2400 MHz-2843.5 MHz
Fréquences des canaux	2412...2472 MHz(taille de pas 5 MHz)
Puissance maximum(EIRP)	100 mW

Le type d'équipement radio est conforme à la directive 2014/53/EU.

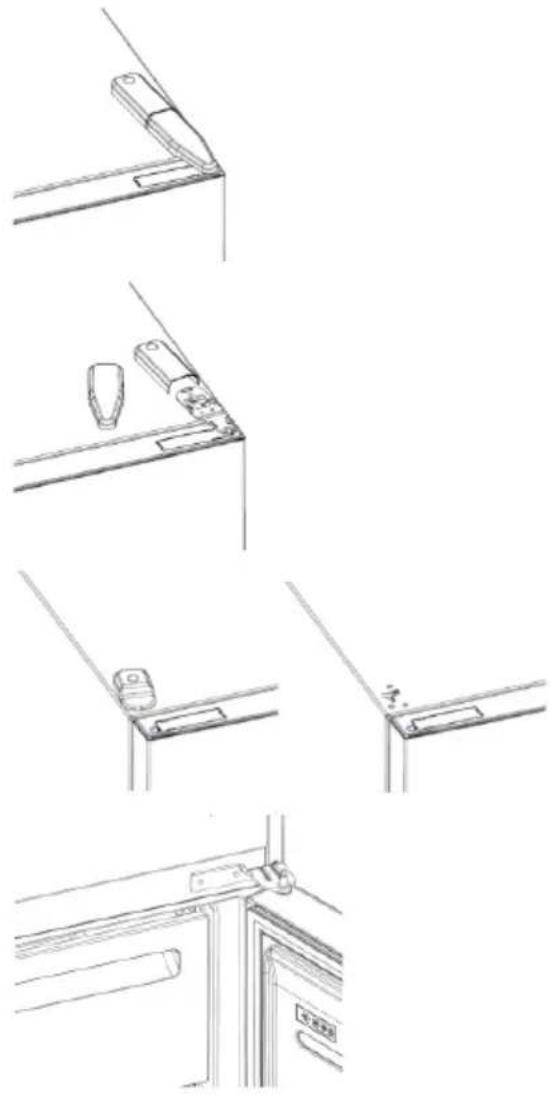

RÉVERSIBILITÉ DE LA PORTE

Outils nécessaires : Tournevis électrique

1. Ôtez le couvercle de la charnière supérieure.
2. Dévissez la charnière supérieure
3. Retirez le couvercle de la charnière supérieure (gauche)
4. Retirez la charnière centrale

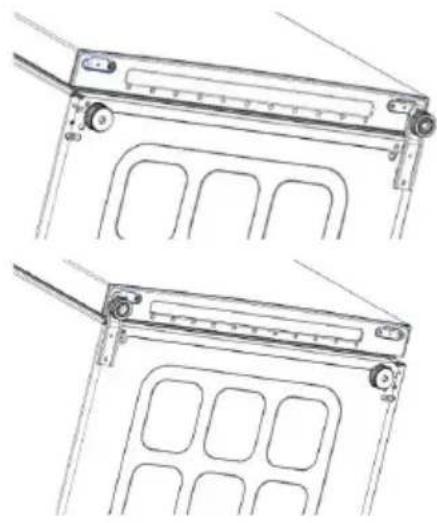

1. Retirez la charnière inférieure
2. Montez le pied de la charnière
3. Montez la charnière centrale
4. Montez la plaque de la charnière supérieure
5. Montez le couvercle de la charnière supérieure
