Tipo di prodotto	Frigorifero / congelatore combinato
Marca	Haier
Modello	HDW3618DNPK
Larghezza minima richiesta	920 mm
Profondità minima richiesta	1137 mm
Temperatura frigorifero	2 °C a 8 °C (regolabile con incrementi di 1 °C)
Temperatura congelatore	-16 °C a -24 °C (regolabile con incrementi di 1 °C)
Temperatura predefinita frigorifero	4 °C
Temperatura predefinita congelatore	-18 °C
Funzione Super raffreddamento	Sì (raffreddamento accelerato a 2 °C, durata max 30 h)
Funzione Super congelamento	Sì (congelamento accelerato a -24 °C, durata max 50 h)
Modalità Eco	Sì (temperature automatiche 5 °C e -18 °C)
Funzione Vacanze	Sì (spegne il frigorifero, mantiene il congelatore)
Sbrinamento	Automatico (nessun intervento manuale)
Pannello di controllo	Tattile con tasti Accensione/Spegnimento, Wi-Fi, Modalità, TEMP
Connettività	Wi-Fi 2,4 GHz (app hOn)
Reversibilità della porta	Sì (strumenti necessari: cacciavite elettrico)
Filtro HCS	Sì (regolazione dell'umidità)
Modalità Demo	Sì (accessibile tramite combinazione di tasti)
Codici di errore	Errore di comunicazione, difetto ventola

Domande frequenti - HDW3618DNPK HAIER

Come regolare la temperatura del frigorifero o del congelatore?

Premere il tasto TEMP per 5 secondi per selezionare il vano (frigorifero o congelatore), quindi premere rapidamente TEMP per modificare la temperatura. Dopo 5 secondi, l'impostazione è confermata. La temperatura predefinita è 4 °C per il frigorifero e -18 °C per il congelatore.

Come attivare la funzione Super raffreddamento?

Tenere premuto il tasto TEMP per selezionare il vano frigorifero, quindi premere rapidamente TEMP finché l'icona Super raffreddamento non si accende. Puoi anche attivarla tramite l'app. Questa funzione dura al massimo 30 ore.

Come attivare la funzione Super congelamento?

Tenere premuto il tasto TEMP per selezionare il vano congelatore, quindi premere rapidamente TEMP finché l'icona Super congelamento non si accende. Puoi anche attivarla tramite l'app. Questa funzione dura al massimo 50 ore.

Come utilizzare la modalità Eco?

Premere il tasto Modalità finché l'icona Eco non si accende. Il frigorifero si regola a 5 °C e il congelatore a -18 °C. Per uscire, premere di nuovo Modalità o selezionare un'altra funzione.

Come attivare la funzione Vacanze?

Premere il tasto Modalità finché l'icona Vacanze non si accende. Il frigorifero si spegne mentre il congelatore continua a funzionare. Per uscire, premere Modalità o selezionare un'altra funzione.

Come collegare l'app hOn al frigorifero?

Scarica l'app hOn, crea un account, quindi segui le istruzioni di abbinamento. Quando il frigorifero è in modalità configurazione (icona Wi-Fi lampeggia), avvia l'abbinamento nell'app. Il Wi-Fi deve essere attivato.

Cosa fare se l'icona Wi-Fi lampeggia continuamente?

Significa che il frigorifero è in modalità configurazione Wi-Fi. Se non hai ancora collegato l'app, segui le istruzioni di abbinamento. Se il problema persiste, resetta il Wi-Fi tenendo premuti i tasti Wi-Fi e SET per 2 secondi.

Come invertire il senso di apertura della porta?

Utilizzare un cacciavite elettrico. Rimuovere il coperchio della cerniera superiore, svitare la cerniera, rimuovere le cerniere centrale e inferiore, quindi rimontarle dal lato opposto seguendo i passaggi inversi. Il manuale illustra la procedura.

Cosa fare in caso di codice di errore?

Se i LED del congelatore [-16°C;-18°C;-20°C;-22°C;-24°C] si accendono successivamente, si tratta di un errore di comunicazione. Se lampeggiano tutte, la ventola è guasta. In entrambi i casi, contattare il servizio tecnico.

Come pulire e mantenere il frigorifero?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido con acqua saponata. Non utilizzare prodotti abrasivi. Lo sbrinamento è automatico. Controllare regolarmente le guarnizioni della porta.

MANUALE UTENTE HDW3618DNPK HAIER

DESCRIZIONE DEL PRODOTTO....112

Requisiti di spazio....112

UTILIZZO....113

Utilizzo....113

Temperatura personalizzata ....114

Funzione Super Cool....114

Funzione Super Freeze....115

Modalità Eco....115

Funzione Holiday....115

Sbrinamento 115

Modalità demo 116

Codici di errore .... 116

CONNESSIONE DELL'APP 117

Fase 1 117

Fase 2....117

Fase 3....117

Uso della funzione WiFi 118

REVERSIBILITÀ DELLO SPORTELLO....119

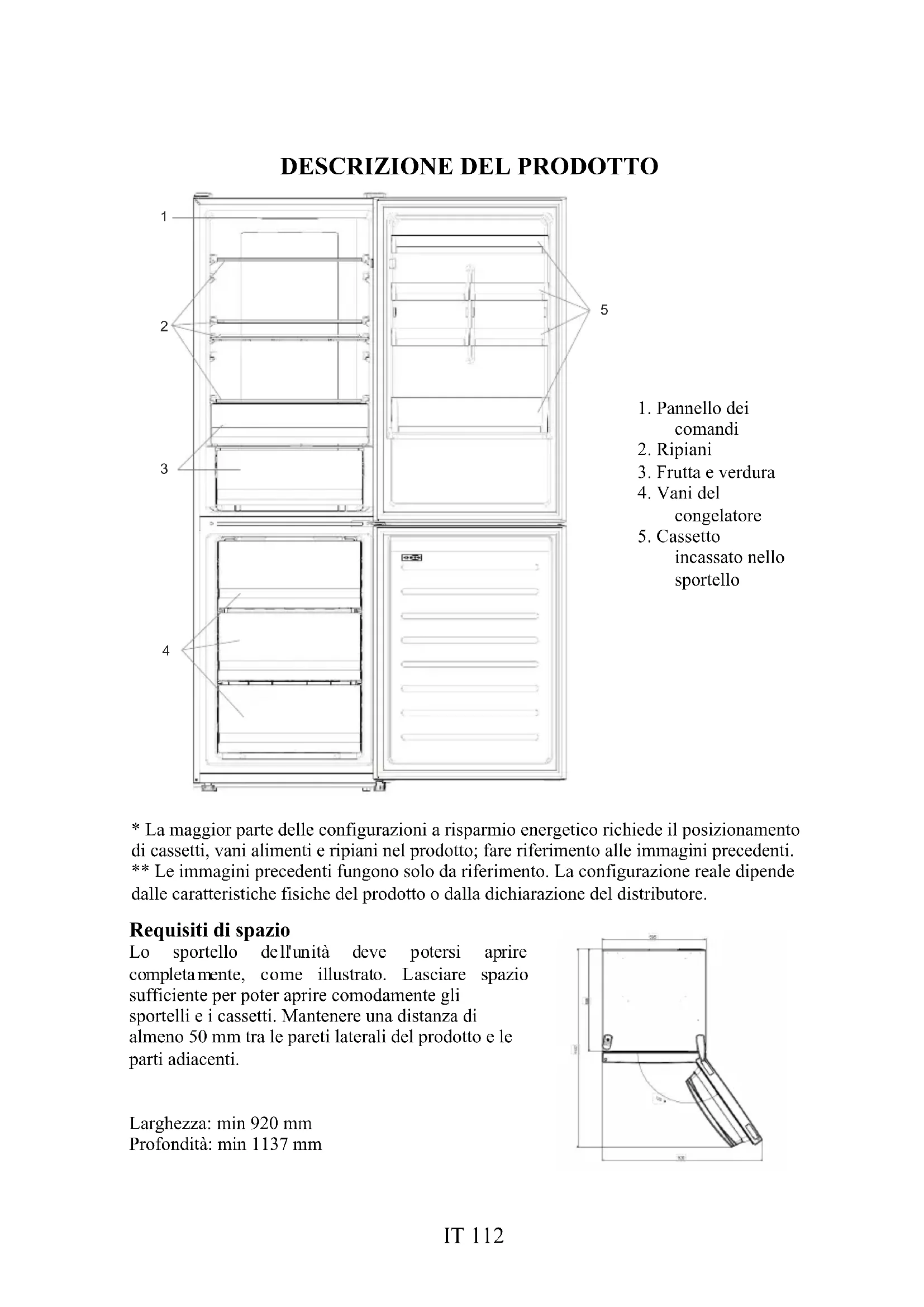

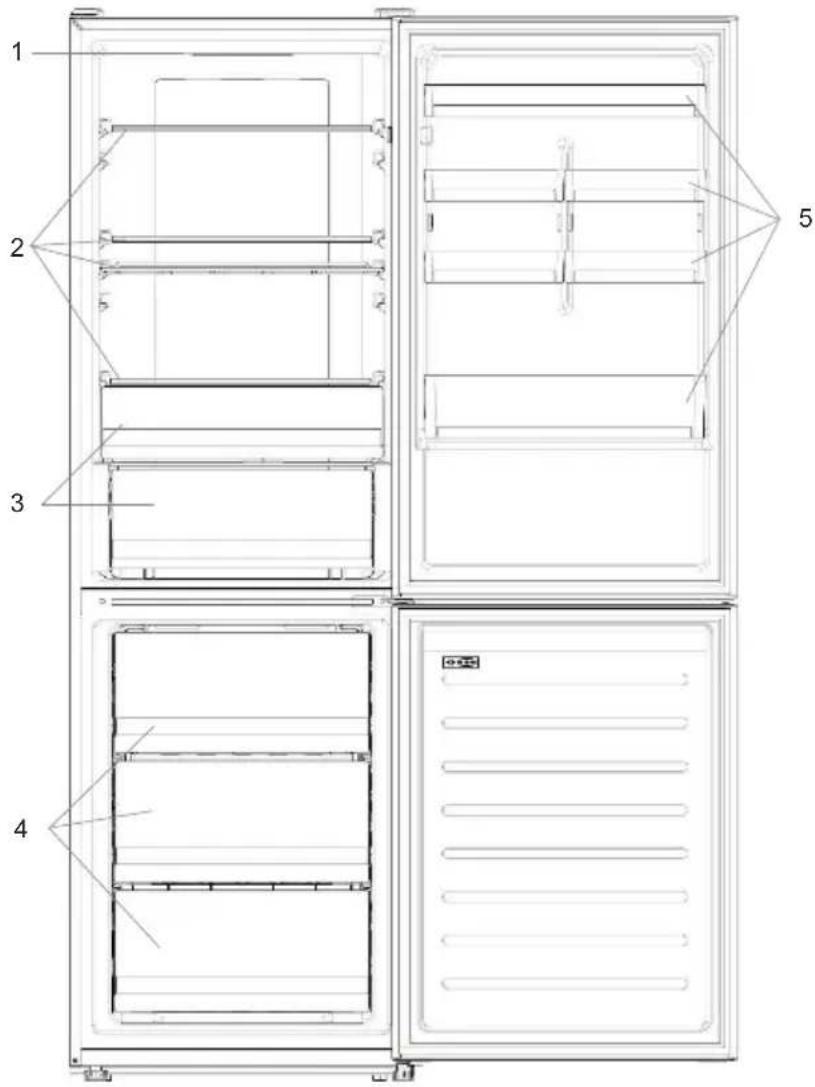

DESCRIZIONE DEL PRODOTTO

1. Pannello dei comandi
2. Ripiani
3. Frutta e verdura
4. Vani del congelatore
5. Cassetto incassato nello sportello

* La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.

Requisiti di spazio

Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm Profondità: min 1137 mm

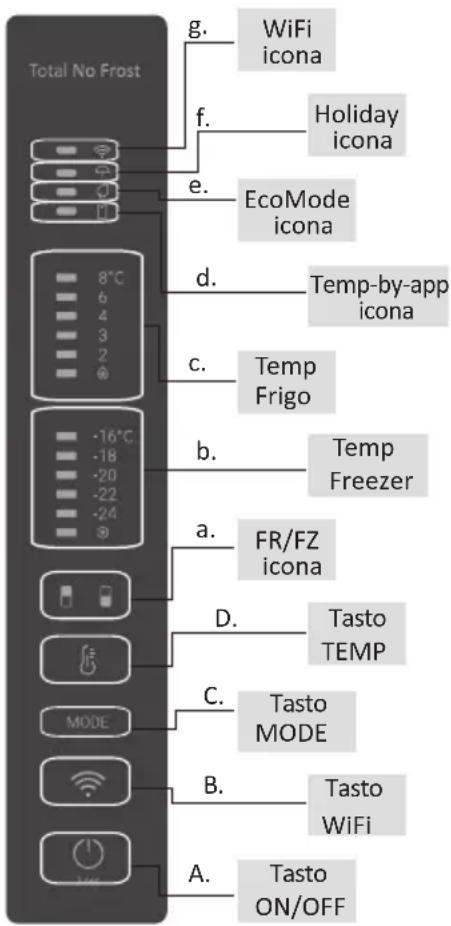

UTILIZZO

A. Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico
B. Tasto WiFi: per attivare o disattivare la funzione WiFi
C. Tasto Mode: per selezionare la funzione desiderata
D. Tasto della temperatura: per selezionare la temperatura del frigorifero e del congelatore

a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato
b. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore
c. Livelli di temperatura del frigorifero: indicano la temperatura selezionata nel frigorifero
d. Icona della temperatura personalizzata: indica se la temperatura è stata selezionata dall'app
e. Icona della modalità Eco; indica se è attivata la modalità Eco
f. Icona della funzione Holiday: indica se è attivata la funzione Holiday
g. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato

Utilizzo

• Inserendo la spina, l'elettrodomestico si accende automaticamente. La temperatura viene impostata automaticamente a 4 °C nel frigorifero e a -18 °C nel congelatore.
• Per modificare la temperatura, tenere premuto il tasto della temperatura per 5 secondi; viene emesso un segnale acustico e l'icona del vano selezionato (frigorifero o congelatore) e tutti i LED della temperatura del vano corrispondente si accendono per 2 secondi; dopo 2 secondi, la selezione del vano è confermata. Con l'icona del vano selezionato accesa, premere rapidamente il tasto della temperatura per modificare la temperatura. Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto della temperatura e si modifica la temperatura, viene emesso un segnale acustico; dopo 5 secondi, la selezione è confermata. Se non si effettuano altre operazioni per 30 secondi, l'area dell'icona del frigorifero o del congelatore si spegne, mentre i LED

delle temperature selezionate rimangono accesi. Premendo nuovamente il tasto della temperatura, si accende l'icona dell'ultimo vano selezionato (frigorifero o congelatore).

- In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.

- Per ripristinare l'impostazione predefinita, premere a lungo il tasto della temperatura e fare clic sul pulsante di accensione/spegnimento 5 volte (entro 5 secondi).

- In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4 °C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6\~8 °C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 3\~4 °C per evitare che il frigorifero si avvii e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare sia la temperatura del vano frigorifero che quella del vano congelatore. La temperatura può essere impostata con una sensibilità di 1 °C. È possibile selezionare una temperatura da 2 °C a 8 °C nel frigorifero, e da -16 °C a -24 °C nel congelatore.

Quando la temperatura viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperatura del frigorifero viene selezionata dall'app, i LED da 2 °C a 8 °C si spengono; se la temperatura del congelatore viene selezionata dall'app, i LED da -16 °C a -24 °C si spengono).

Se viene personalizzata la temperatura in una sola area (congelatore o frigorifero), la selezione della temperatura dell'altra area non viene modificata e la spia a LED della temperatura selezionata di tale area rimane accesa. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico.

Funzione Super Cool

È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Quando la funzione è attivata, la temperatura del frigorifero viene impostata automaticamente a 2 °C.

Utilizzo della funzione Super Cool:

- La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Cool; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Cool è sempre acceso.

- Per uscire dalla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.

- La funzione Super Cool si disattiva automaticamente dopo 30 ore.

- Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si

spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Funzione Super Freeze

La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attivata, la temperatura viene impostata automaticamente a -24 °C.

Utilizzo della funzione Super Freeze:

• La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.
• Per uscire dalla funzione Super Freeze, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
• Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Modalità Eco

È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. La modalità Eco imposta automaticamente la temperatura a 5 °C nel frigorifero e a -18 °C nel congelatore. Utilizzo della modalità Eco:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona della modalità Eco è sempre accesa.
• Per uscire dalla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Funzione Holiday

La funzione Holiday può essere utilizzata per ridurre il consumo energetico dell'elettrodomestico quando non viene utilizzato regolarmente. Quando si attiva la funzione, le spie a LED si spengono (anche se viene aperto lo sportello), il frigorifero si spegne e il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

- La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona Holiday è sempre accesa.

- Per uscire dalla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.

- Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

HCS

Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.

Modalità demo

Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto SET e premere il tasto WiFi 5 volte entro 5 secondi. Per uscire dalla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.

Codici di errore

- Errore di comunicazione

Se le spie [-16°C; -18°C; -20°C; -22°C; -24°C] del congelatore si accendono in sequenza, si è verificato un errore di comunicazione tra la scheda di controllo principale e la scheda del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

- Ventola

Le spie [-16°C; -20°C; -22°C; -24°C] del congelatore lampeggiano simultaneamente se la ventola non funziona correttamente. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

CONNESSIONE DELL'APP

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Fase 1

• Scaricare l'applicazione hOn

- Creare un account nell'app hOn o accedere se esiste già un account

• Per l'accoppiamento, seguire le istruzioni dell'app hOn

Uso della funzione WiFi

Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in questo stato per 30 minuti. L'icona WiFi lampeggia e l'arruolamento del prodotto può cominciare.

• Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopra).
• Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
• Dopo 30 minuti senza effettuare alcuna operazione, la modalità di configurazione WiFi si disattiva automaticamente.
• Se la funzione WiFi è già stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Per resettare la funzione WiFi, premere il tasto WiFi e il tasto SET per 2 secondi. Per disattivare la funzione WiFi, premere il tasto WiFi per 3 secondi.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.

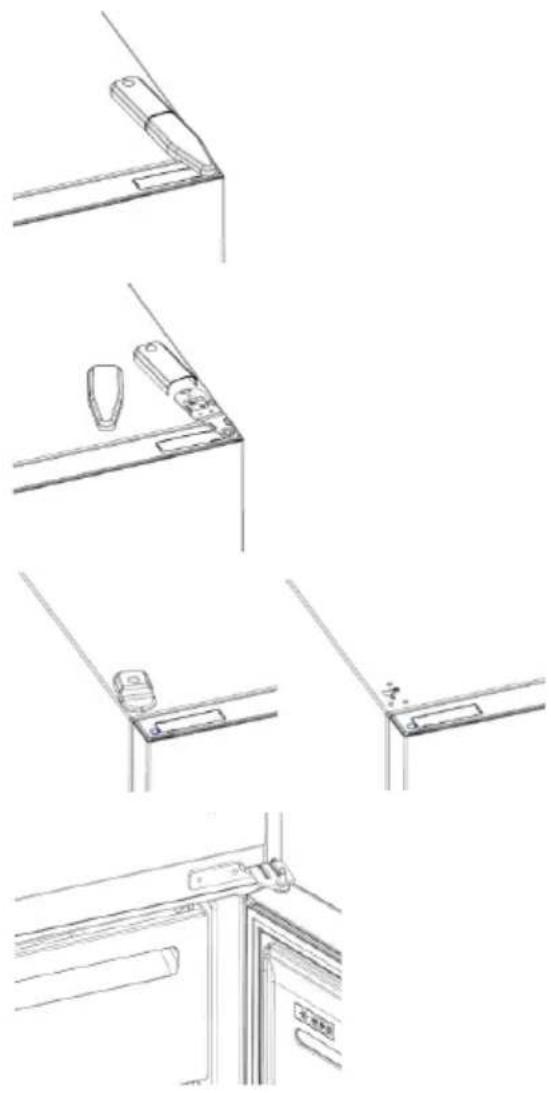

REVERSIBILITÀ DELLO SPORTELLO

Utensili necessari: Avvitatore elettrico

1. Togliere il coperchio della cerniera superiore
2. Svitare la cerniera superiore
3. Rimuovere il coperchio della cerniera superiore (sinistra)
4. Rimuovere la cerniera centrale

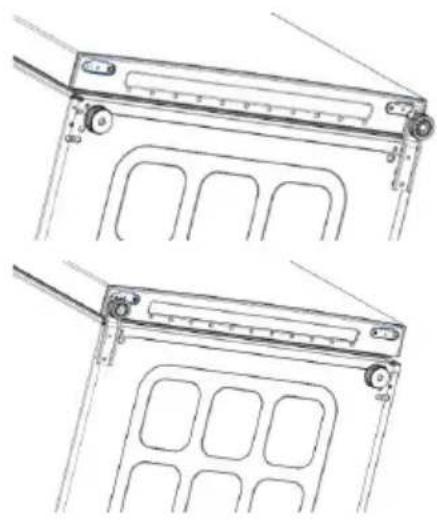

1. Rimuovere la cerniera inferiore
2. Montare il piedino della cerniera
3. Montare la cerniera centrale
4. Montare la piastra della cerniera superiore
5. Montare il coperchio della cerniera superiore
