HDW3618DNPK - Kühlschrank HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-/Gefrierkombination
Marke	Haier
Modell	HDW3618DNPK
Mindestbreite	920 mm
Mindesttiefe	1137 mm
Kühlschranktemperatur	2 °C bis 8 °C (einstellbar in 1 °C-Schritten)
Gefrierschranktemperatur	-16 °C bis -24 °C (einstellbar in 1 °C-Schritten)
Standardtemperatur Kühlschrank	4 °C
Standardtemperatur Gefrierschrank	-18 °C
Superkühlfunktion	Ja (Schnellkühlung auf 2 °C, max. Dauer 30 h)
Supergefrierfunktion	Ja (Schnellgefrieren auf -24 °C, max. Dauer 50 h)
Eco-Modus	Ja (automatische Temperaturen 5 °C und -18 °C)
Urlaubsfunktion	Ja (schaltet den Kühlschrank aus, hält den Gefrierschrank)
Abtauen	Automatisch (kein manueller Eingriff)
Bedienfeld	Touchscreen mit Tasten Ein/Aus, Wi-Fi, Modus, TEMP
Konnektivität	Wi-Fi 2,4 GHz (hOn-App)
Türanschlagwechsel	Ja (Werkzeug erforderlich: elektrischer Schraubendreher)
HCS-Filter	Ja (Feuchtigkeitsregulierung)
Demo-Modus	Ja (über Tastenkombination erreichbar)
Fehlercodes	Kommunikationsfehler, Lüfterdefekt

Häufig gestellte Fragen - HDW3618DNPK HAIER

Wie stelle ich die Temperatur des Kühlschranks oder Gefrierschranks ein?

Drücken Sie die Taste TEMP 5 Sekunden lang, um das Fach (Kühlschrank oder Gefrierschrank) auszuwählen, und drücken Sie dann kurz TEMP, um die Temperatur zu ändern. Nach 5 Sekunden wird die Einstellung bestätigt. Die Standardtemperatur beträgt 4 °C für den Kühlschrank und -18 °C für den Gefrierschrank.

Wie aktiviere ich die Superkühlfunktion?

Halten Sie die Taste TEMP gedrückt, um das Kühlschrankfach auszuwählen, und drücken Sie dann kurz TEMP, bis das Superkühl-Symbol aufleuchtet. Sie können es auch über die App aktivieren. Diese Funktion dauert maximal 30 Stunden.

Wie aktiviere ich die Supergefrierfunktion?

Halten Sie die Taste TEMP gedrückt, um das Gefrierfach auszuwählen, und drücken Sie dann kurz TEMP, bis das Supergefrier-Symbol aufleuchtet. Sie können es auch über die App aktivieren. Diese Funktion dauert maximal 50 Stunden.

Wie verwende ich den Eco-Modus?

Drücken Sie die Taste Mode, bis das Eco-Symbol aufleuchtet. Der Kühlschrank wird auf 5 °C und der Gefrierschrank auf -18 °C eingestellt. Zum Verlassen drücken Sie erneut Mode oder wählen eine andere Funktion.

Wie aktiviere ich die Urlaubsfunktion?

Drücken Sie die Taste Mode, bis das Urlaubssymbol aufleuchtet. Der Kühlschrank schaltet sich aus, während der Gefrierschrank weiterläuft. Zum Verlassen drücken Sie Mode oder wählen eine andere Funktion.

Wie verbinde ich die hOn-App mit dem Kühlschrank?

Laden Sie die hOn-App herunter, erstellen Sie ein Konto und folgen Sie den Pairing-Anweisungen. Wenn sich der Kühlschrank im Konfigurationsmodus befindet (Wi-Fi-Symbol blinkt), starten Sie das Pairing in der App. Wi-Fi muss aktiviert sein.

Was tun, wenn das Wi-Fi-Symbol ständig blinkt?

Das bedeutet, dass sich der Kühlschrank im Wi-Fi-Konfigurationsmodus befindet. Wenn Sie die App noch nicht verbunden haben, folgen Sie den Pairing-Anweisungen. Wenn das Problem weiterhin besteht, setzen Sie das Wi-Fi zurück, indem Sie die Tasten Wi-Fi und SET 2 Sekunden lang gedrückt halten.

Wie wechsle ich den Türanschlag?

Verwenden Sie einen elektrischen Schraubendreher. Entfernen Sie die Abdeckung des oberen Scharniers, schrauben Sie das Scharnier ab, entfernen Sie das mittlere und untere Scharnier und montieren Sie sie dann auf der gegenüberliegenden Seite, indem Sie die Schritte umkehren. Die Anleitung zeigt das Verfahren.

Was tun bei einem Fehlercode?

Wenn die LEDs des Gefrierschranks [-16°C;-18°C;-20°C;-22°C;-24°C] nacheinander aufleuchten, handelt es sich um einen Kommunikationsfehler. Wenn sie alle blinken, ist der Lüfter defekt. Wenden Sie sich in beiden Fällen an den technischen Kundendienst.

Wie reinige und pflege ich den Kühlschrank?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches Tuch mit Seifenwasser. Keine scheuernden Reinigungsmittel verwenden. Das Abtauen erfolgt automatisch. Überprüfen Sie regelmäßig die Türdichtungen.

BEDIENUNGSANLEITUNG HDW3618DNPK HAIER

Super Freeze-funktion....35

Eco-tilstand ....35

Feriefunktion....35

Afrimning....35

Demotilstand....36

Fejlkoder 36

APP-FORBINDELSE....37

Trin 1....37

Trin 2....37

Trin 3....37

Wi-Fi-brug 38

SKIFT AF DØRENS HÄNGSELSSIDE......39

PRODUKTBESKRIVELSE

1

2

5

3

Super Freeze-funktion

Sådan bruges Super Freeze-funktionen:

- Kommunikationsfejl

PRODUKTBESCHREIBUNG 42

Platzbedarf 42

NUTZUNG 43

Nutzung 43

Benutzerdefinierte Temperatur 44

Funktion „Super Cool“ 44

Super Freeze-Funktion ....45

Eco-Modus 45

Urlaubsfunktion ....45

Abtauen 45

Demomodus 46

Fehlercodes 46

VERBINDUNG DER APP 47

Schritt 1 ....47

Schritt 2 ....47

Schritt 3 ....47

Nutzung der WiFi-Funktion 48

WECHSELN DER TÜRAUFHÄNGUNG......49

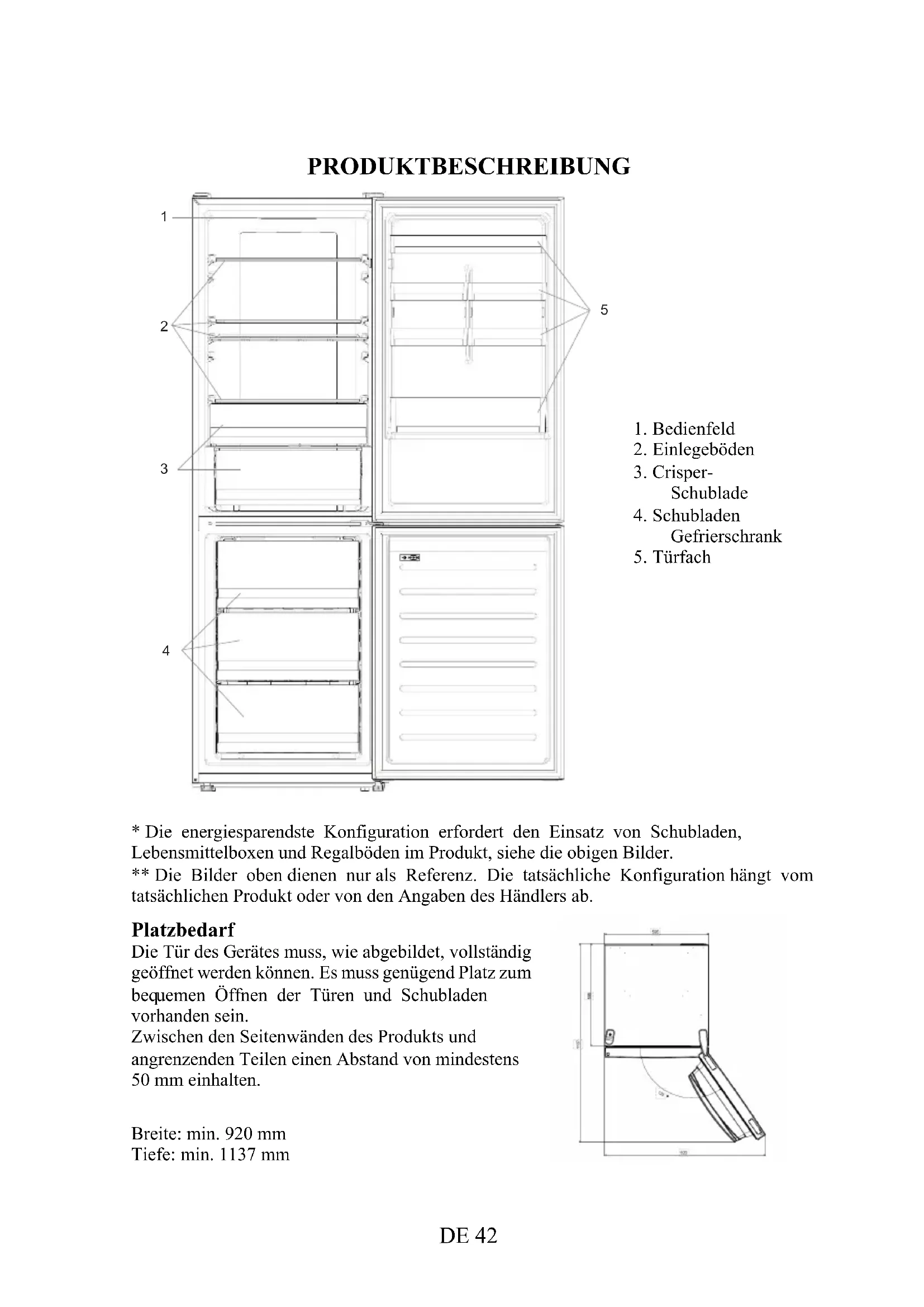

PRODUKTBESCHREIBUNG

1. Bedienfeld
2. Einlegeböden
3. Crisper- Schublade
4. Schubladen Gefrierschrank
5. Türfach

* Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.
** Die Bilder oben dienen nur als Referenz. Die tatsächliche Konfiguration hängt vom tatsächlichen Produkt oder von den Angaben des Händlers ab.

Platzbedarf

Die Tür des Gerätes muss, wie abgebildet, vollständig geöffnet werden können. Es muss genügend Platz zum bequemen Öffnen der Türen und Schubladen vorhanden sein.

Zwischen den Seitenwänden des Produkts und angrenzenden Teilen einen Abstand von mindestens 50 mm einhalten.

Breite: min. 920 mm

Tiefe: min. 1137 mm

NUTZUNG

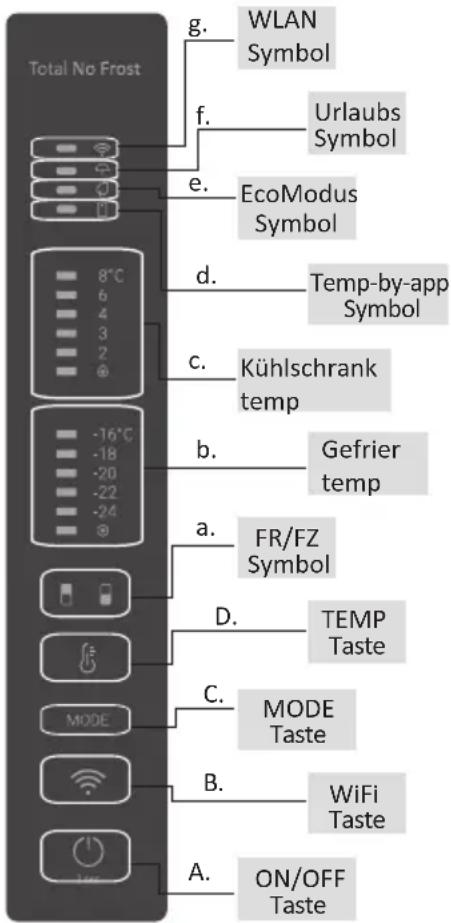

A. Die ON/OFF-Taste dient zum Ein- und Ausschalten des Geräts.
B. Die WiFi-Taste dient zum Ein- und Ausschalten des WLANs.
C. Die Mode-Taste dient der Auswahl der gewünschten Funktion.
D. TEMP-Taste, mit der die Temperatur des Kühl- und Gefrierschranks ausgewählt wird.

a. Das Kühl-/Gefrierfachsymbol, zeigt an, welches Gerätefach ausgewählt ist.
b. Diese Temperaturstufen zeigen an, welche Temperatur für das Gefrierfach ausgewählt ist.
c. Diese Temperaturstufen zeigen die ausgewählte Temperatur des Kühlschranks an.
d. Das benutzerdefinierte Temperatursymbol zeigt an, ob die Temperatur über die App ausgewählt wurde.
e. Das Eco-Modus-Symbol zeigt an, ob der Eco-Modus aktiviert ist.
f. Das Urlaubsfunktionssymbol, zeigt an, ob die Urlaubsfunktion aktiviert ist.
g. Das WLAN-Symbol zeigt an, ob das WLAN funktioniert und das Gerät damit verbunden ist.

Nutzung

• Schließen Sie das Gerät an und es schaltet sich automatisch ein. Die Temperatur wird automatisch auf 4 °C im Kühlschrank und -18 °C im Gefrierschrank eingestellt.
• Um die Temperatur zu ändern, drücken Sie fünf Sekunden lang die TEMP-Taste; es ertönt ein akustisches Signal und das Symbol des gewählten Fachs (Kühl- oder Gefrierschrank) sowie alle Temperatur-LEDs des entsprechenden Fachs leuchten zwei Sekunden lang auf, nach zwei weiteren Sekunden wird die Auswahl des Fachs bestätigt. Drücken Sie bei eingeschaltetem Fachsymbol kurz die TEMP-Taste, um die Temperatur zu ändern. Wenn sich die Einstellung erhöht, leuchtet die entsprechende LED auf. Ein akustisches Signal ertönt bei jedem Drücken der TEMP-Taste und bei jeder Temperaturänderung. Nach fünf Sekunden wird die Auswahl bestätigt. Nach 30 Sekunden ohne Bedienung schaltet sich das Symbol

des Kühl-/Gefrierschranks aus, während die LEDs der gewählten Temperaturen eingeschaltet bleiben. Wenn die TEMP-Taste erneut berührt wird, leuchtet das Symbol des zuletzt gewählten Bereichs (Kühlschrank oder Gefrierschrank) auf.

- Bei einem Stromausfall wird die zuletzt eingestellte Kühlstufe wiederhergestellt.

- Um die Standardeinstellung wiederherzustellen, drücken Sie die Taste Temp lang und klicken Sie 5 Mal (innerhalb von 5 Sekunden) auf die ON/OFF-Taste.

- Unter normalen Betriebsbedingungen (im Frühjahr und Herbst) wird empfohlen, die Temperatur auf 4 °C einzustellen. Im Sommer oder bei hohen Umgebungstemperaturen wird empfohlen, die Temperatur auf 6\~8 °C einzustellen, um die Kühl- und Gefrierraumtemperaturen zu gewährleisten und die Dauerbetriebszeit des Kühlschranks zu reduzieren; und im Winter oder bei niedrigen Umgebungstemperaturen wird empfohlen, die Temperatur auf 3\~4 °C einzustellen, um zu vermeiden, dass der Kühlschrank häufig anläuft und wieder anhält.

Benutzerdefinierte Temperatur

Die Temperatur des Kühl- und Gefrierschranks kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1 °C eingestellt werden. Für den Kühlschrank kann eine Temperatur von 2 °C bis 8 °C und für den Gefrierschrank von -16 °C bis -24 °C ausgewählt werden.

Wenn die Temperatur über die App ausgewählt wird, leuchtet das benutzerdefinierte Temperatursymbol auf, während alle Temperatur-LED-Leuchten des betroffenen Fachs ausgehen (d. h. wenn die Kühlschranktemperatur über die App ausgewählt wird, gehen die LEDs von 2 °C bis 8 °C aus. Wenn die Tiefkühltemperatur über die App ausgewählt wird, sind die LEDs von -16 °C bis -24 °C ausgeschaltet)

Wenn nur ein einzelner Bereich (Gefrierschrank oder Kühlschrank) die benutzerdefinierte Temperatur hat, wird die Temperaturauswahl des anderen Bereichs nicht geändert und die LED-Leuchte der ausgewählten Temperatur dieses Bereichs bleibt an. Bei jeder Temperaturänderung ertönt ein akustisches Signal.

Funktion „Super Cool“

Es wird empfohlen, die Super Cool-Funktion einzuschalten, wenn eine große Menge an Lebensmitteln gelagert werden soll (z. B. nach dem Einkauf). Die Super-Cool-Funktion beschleunigt die Abkühlung frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn die Funktion aktiviert ist, wird die Temperatur des Kühlschranks automatisch auf 2 °C eingestellt.

So verwenden Sie die Super Cool-Funktion:

• Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Kühlfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Cool-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Cool-LED immer.
• Um die Super Cool-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
• Die Super Cool-Funktion endet automatisch, wenn die Funktion länger als 30 Stunden gedauert hat.
• Wenn die Super Cool-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Kühlstufe wird wiederhergestellt.

Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden.

Super Freeze-Funktion

Die Super Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn eine große Menge an Lebensmitteln eingefroren werden soll, empfiehlt es sich, die Super Freeze-Funktion 24 Stunden vor der Verwendung einzuschalten. Wenn die Funktion aktiviert ist, wird die Temperatur automatisch auf -24 °C eingestellt.

So verwenden Sie die Super Freeze-Funktion:

• Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Gefrierfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Freeze-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Freeze-LED immer.
• Um die Super Freeze-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
• Die Super Freeze-Funktion endet automatisch, wenn die Funktion länger als 50 Stunden gedauert hat.
• Wenn die Super Freeze-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Gefrierstufe wird wiederhergestellt.

Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden.

Eco-Modus

Der Eco-Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die beste Lagerung von Lebensmitteln zu erreichen. Die Eco-Modus stellt die Temperatur automatisch auf 5 °C im Kühlschrank und -18 °C im Gefrierschrank ein.

So verwenden Sie den Eco-Modus:

- Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Eco-Modus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Symbol für den Eco-Modus immer AN.

- Um den Eco-Modus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld aus.

- Wenn der Eco-Modus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt.

Urlaubsfunktion

Die Urlaubsfunktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, sind die LED-Leuchten aus (auch wenn die Tür geöffnet ist) und der Kühlschrank ist aus, während der Gefrierschrank normal weiterarbeitet.

So verwenden Sie die Urlaubsfunktion:

• Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Urlaubsmodus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Urlaubssymbol immer AN.
• Um den Urlaubsmodus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld aus.
• Wenn die Urlaubsfunktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt.

Abtauen

Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

HCS

Bei Erreichen eines bestimmten Feuchtigkeitsniveaus öffnen sich die HCS-Filterfasern, wodurch die Feuchtigkeit abnimmt und schließen sich dann wieder.

Demomodus

Um den Demomodus bei entsperrtem Display aufzurufen, drücken Sie die SET-Taste und innerhalb von fünf Sekunden fünfmal die WiFi-Taste. Um den Demomodus zu beenden, führen Sie den gleichen Vorgang durch oder schalten Sie den Kühlschrank aus.

Fehlercodes

• Kommunikationsfehler

[-16°C;-18°C;-20°C;-22°C;-24°C] leuchten im Gefrierschrank nacheinander auf: Dies bedeutet, dass ein Kommunikationsfehler zwischen der Hauptsteuerplatine und der Anzeigeplatine aufgetreten ist. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

- Ventilator

[-16°C;-20°C;-22°C;-24°C] blinken im Kühlschrank gleichzeitig, wenn der Lüfter nicht richtig arbeitet. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

VERBINDUNG DER APP

KOPPELUNGSVORGANG IN DER APP

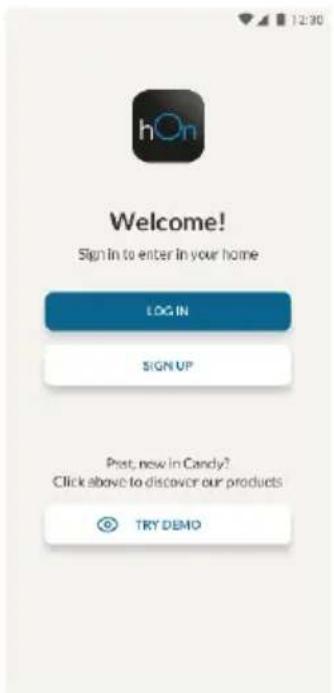

Schritt 1

- Laden Sie die hOn-App aus den Stores herunter.

- Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

• Folgen Sie den Kopplungsanweisungen in der hOn-App.

Nutzung der WiFi-Funktion

Wenn das WiFi noch nicht konfiguriert wurde, geht der Kühlschrank beim Einschalten automatisch in den Konfigurationsmodus über und behält diesen Status 30 Minuten lang bei. Das WiFi-Symbol blinkt und die Produktregistrierung kann beginnen.

• Folgen Sie den Anweisungen in der App, um die WiFi-Funktion zu konfigurieren (siehe oben).
• Sobald das WiFi konfiguriert und die Verbindung hergestellt ist, leuchtet das WiFi-Symbol permanent.
• Nach 30 Minuten ohne Bedienung verlässt das WiFi automatisch den Konfigurationsmodus.
• Wenn das WiFi bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt.

Um das WiFi zurückzusetzen, drücken Sie zwei Sekunden lang die WiFi- und die SET-Taste.

Um das Wi-Fi auszuschalten, drücken Sie drei Sekunden lang die WiFi-Taste.

Funkmodul - Technische Daten

Frequenzrate (OFR)	2400 MHz-2843.5 MHz
Kanalfrequenzen	2412...2472 MHz(Schrittlänge5 MHz)
Maximale Leistung(EIRP)	100 mW

Der Funkgerätetyp entspricht der Richtlinie 2014/53/EU.

WECHSELN DER TÜRAUFHÄNGUNG

Benötigte Werkzeuge: Elektroschrauber

1. Die Abdeckung des obersten Scharniers entfernen.
2. Schrauben Sie das oberste Scharnier ab.
3. Entfernen Sie die obere Scharnierabdeckung (links).
4. Mittleres Scharnier entfernen.

1. Unteres Scharnier entfernen.
2. Schanierfuß montieren.
3. Mittleres Scharnier montieren.
4. Obere Scharnierplatte montieren.
5. Obere Scharnierabdeckung aufsetzen.
