Produkttyp	Kyl/frys kombination
Märke	Haier
Modell	HDW3618DNPK
Minsta nödvändiga bredd	920 mm
Minsta nödvändiga djup	1137 mm
Kylskåpstemperatur	2 °C till 8 °C (justerbar i steg om 1 °C)
Frystemperatur	-16 °C till -24 °C (justerbar i steg om 1 °C)
Standardtemperatur kylskåp	4 °C
Standardtemperatur frys	-18 °C
Superkylningsfunktion	Ja (snabbkylning till 2 °C, max varaktighet 30 h)
Superfrysningsfunktion	Ja (snabbinfrysning till -24 °C, max varaktighet 50 h)
Ecoläge	Ja (automatiska temperaturer 5 °C och -18 °C)
Semesterfunktion	Ja (stänger av kylskåpet, håller frysen igång)
Avfrostning	Automatisk (ingen manuell åtgärd)
Kontrollpanel	Pekskärm med knappar På/Av, Wi-Fi, Läge, TEMP
Anslutning	Wi-Fi 2,4 GHz (hOn-app)
Dörrreversibilitet	Ja (verktyg som krävs: elektrisk skruvmejsel)
HCS-filter	Ja (fuktreglering)
Demoläge	Ja (tillgänglig via knappkombination)
Felkoder	Kommunikationsfel, fläktfel

Vanliga frågor - HDW3618DNPK HAIER

Hur ställer man in temperaturen på kylskåpet eller frysen?

Tryck på TEMP-knappen i 5 sekunder för att välja fack (kylskåp eller frys), tryck sedan snabbt på TEMP för att ändra temperaturen. Efter 5 sekunder bekräftas inställningen. Standardtemperaturen är 4 °C för kylskåpet och -18 °C för frysen.

Hur aktiverar man superkylningsfunktionen?

Håll ner TEMP-knappen för att välja kylskåpsfacket, tryck sedan snabbt på TEMP tills superkylningsikonen tänds. Du kan också aktivera den via appen. Funktionen varar i max 30 timmar.

Hur aktiverar man superfrysningsfunktionen?

Håll ner TEMP-knappen för att välja frysfacket, tryck sedan snabbt på TEMP tills superfrysningsikonen tänds. Du kan också aktivera den via appen. Funktionen varar i max 50 timmar.

Hur använder man ecoläget?

Tryck på Mode-knappen tills ecolägesikonen tänds. Kylskåpet ställs in på 5 °C och frysen på -18 °C. För att avsluta, tryck på Mode igen eller välj en annan funktion.

Hur aktiverar man semesterfunktionen?

Tryck på Mode-knappen tills semesterikonen tänds. Kylskåpet stängs av medan frysen fortsätter att fungera. För att avsluta, tryck på Mode eller välj en annan funktion.

Hur ansluter man hOn-appen till kylskåpet?

Ladda ner hOn-appen, skapa ett konto, följ sedan parkopplingsinstruktionerna. När kylskåpet är i konfigurationsläge (Wi-Fi-ikonen blinkar), starta parkopplingen i appen. Wi-Fi måste vara aktiverat.

Vad gör man om Wi-Fi-ikonen blinkar konstant?

Det betyder att kylskåpet är i Wi-Fi-konfigurationsläge. Om du inte har anslutit appen än, följ parkopplingsinstruktionerna. Om problemet kvarstår, återställ Wi-Fi genom att hålla in Wi-Fi- och SET-knapparna i 2 sekunder.

Hur vänder man dörrens öppningsriktning?

Använd en elektrisk skruvmejsel. Ta bort locket på det övre gångjärnet, skruva loss gångjärnet, ta bort de mittersta och nedre gångjärnen, sätt sedan tillbaka dem på motsatt sida genom att följa stegen i omvänd ordning. Bruksanvisningen visar proceduren.

Vad gör man vid felkoder?

Om fryslamporna [-16°C;-18°C;-20°C;-22°C;-24°C] tänds i följd, är det ett kommunikationsfel. Om alla blinkar, är fläkten trasig. Kontakta teknisk support i båda fallen.

Hur rengör och underhåller man kylskåpet?

Koppla bort apparaten före rengöring. Använd en mjuk trasa med tvålvatten. Använd inte slipande rengöringsmedel. Avfrostningen är automatisk. Kontrollera dörrtätningarna regelbundet.

BRUKSANVISNING HDW3618DNPK HAIER

Utrymme som krävs 212

ANVÄNDNING....213

Användning....213

Justera temperatur 214

Wi-Fi-användning 218

REVERSIBILITET AV DÖRREN....219

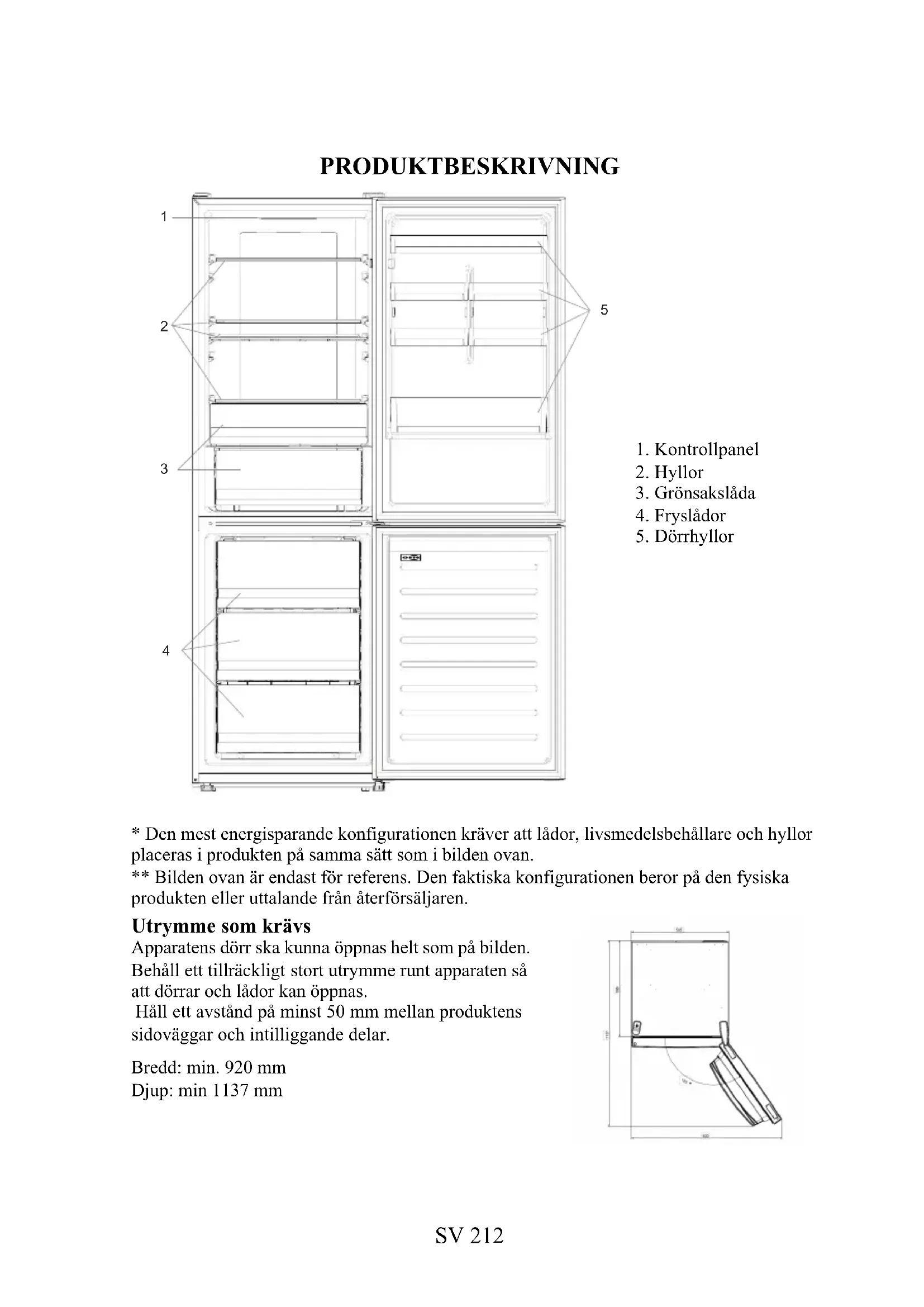

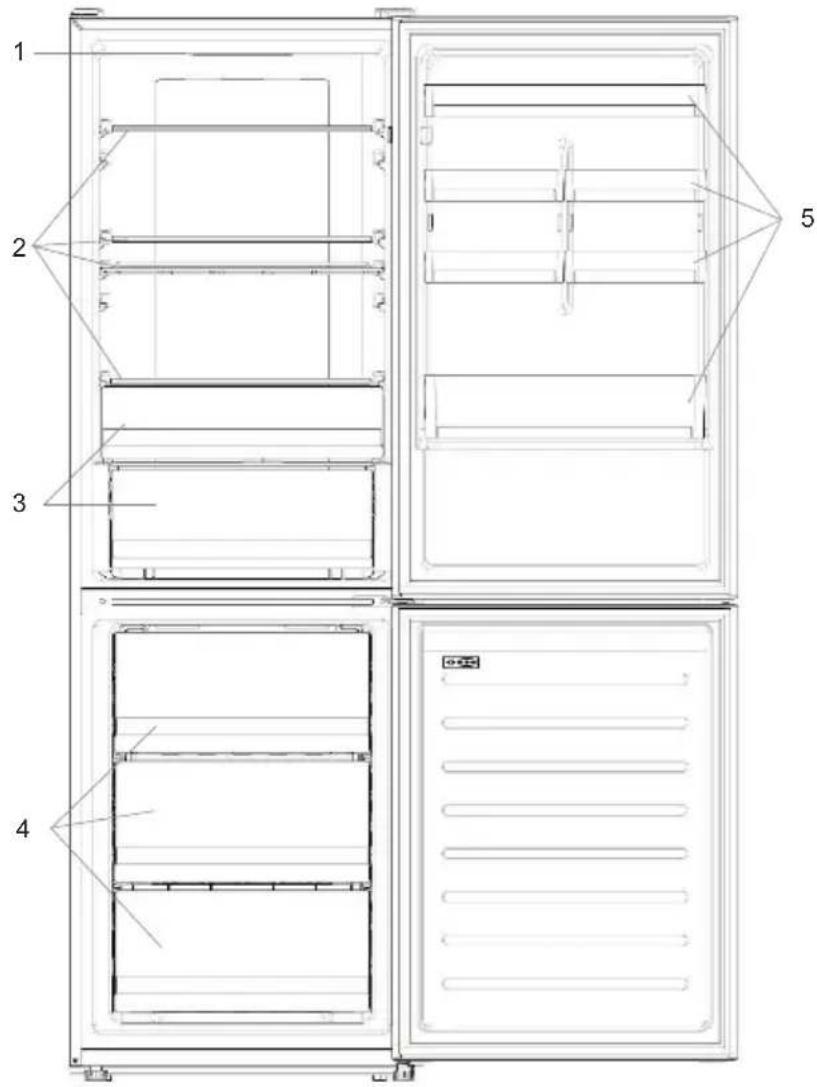

PRODUKTBESKRIVNING

1. Kontrollpanel
2. Hyllor
3. Grönsakslåda
4. Fryslådor
5. Dörrhyllor

* Den mest energisparande konfigurationen kräver att lådor, livsmedelsbehållare och hyllor placeras i produkten på samma sätt som i bilden ovan.
** Bilden ovan är endast för referens. Den faktiska konfigurationen beror på den fysiska produkten eller uttalande från återförsäljaren.

Utrymme som krävs

Apparatens dörr ska kunna öppnas helt som på bilden. Behåll ett tillräckligt stort utrymme runt apparaten så att dörrar och lådor kan öppnas.

Håll ett avständ på minst 50 mm mellan produktens sidoväggar och intilliggande delar.

Bredd: min. 920 mm

Djup: min 1137 mm

ANVÄNDNING

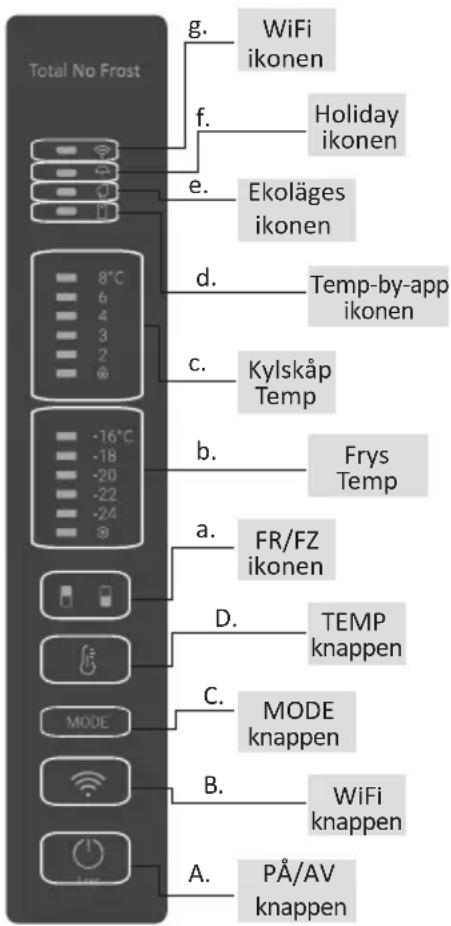

A. PÅ/AV-knappen används för att slå på/av apparaten
B. Wi-Fi-knappen användas för att slå på/av Wi-Fi
C. Mode-knappen används för att välja önskad funktion
D. TEMP-knappen används för att välja kyl- och frystemperatur

a. Ikonen för kyl- /frysutrymmet visar det valda utrymmet
b. Temperaturnivåerna visar frysens valda temperatur
c. Temperaturnivåerna visar kylskåpets valda temperat
d. Ikonen för justera temperatur visar om temperaturen har valts via app
e. Ekoläges-ikonen visar om Ekoläget är aktiverat
f. Semesterfunktion-ikonen visar om funktionen är aktiverad
g. Wi-Fi-ikonen visar om Wi-Fi fungerar och apparaten är ansluten

Användning

• Apparaten slås automatiskt på när du sätter på den. Temperaturen ställs automatiskt på 4 °C i kylskåpet och på -18 °C i frysen.
• För att ändra temperaturen, tryck på TEMP-knappen i 5 sekunder, en ljudsignal hörs och ikonen för det valda utrymmet (kyl eller frys) samt alla temperatur-ikoner för motsvarande fack slås på i 2 sekunder. Efter 2 sekunder bekräftas valet. Med vald fackikon tänd, tryck snabbt på TEMP-knappen för att ändra temperaturen. När inställningen ökar tänds motsvarande LED-lampa. Varje gång du trycker på TEMP-knappen och temperaturen ändras hörs en ljudsignal. Efter 5 sekunder bekräftas valet. Efter 30 sekunder utan aktivitet stängs ikonområdet för kyl/frys av, medan lysdioderna för de valda temperaturerna förblir på. När du återigen trycker på TEMP-knappen tänds ikonen för utrymmet som valt sist (kylskåp eller frys).

- Vid strömavbrott återställs den senaste inställda kylnivån

- För att återställa standardinställningen, tryck länge på Temp-knappen och klicka

sedan på PÅ/AV-knappen 5 gånger (på 5 sekunder)

- Under normala driftsförhållanden (vår och höst) rekommenderar vi att ställa temperaturen på 4 °C. Under sommarhalvåret vid höga omgivningstemperaturer rekommenderar vi att ställa temperaturen på 6\~8 °C. Kylen/frysen behåller då invändig temperatur och kylskåpets kontinuerliga drift reduceras. Under vinterhalvåret (när omgivningstemperaturen är låg) rekommenderar vi att ställa temperaturen på 3\~4 °C för att undvika frekvent start/stopp av kylskåpet.

Justera temperatur

Du kan justera både kylskåpets och frysens temperatur från appen. Temperaturen kan ställas in med en känslighet på 1 °C. Det är möjligt att välja en temperatur från 2 °C till 8 °C i kylskåpet och från -16 °C till -24 °C i frysen.

När temperaturen väljs via appen slås ikonen för justera temperatur på. Alla andra LEDlampor för temperatur för det berörda utrymmet stängs av (dvs. om kylskåpstemperaturen väljs från appen stängs lysdioderna från 2 °C till 8 °C av. Om frystemperaturen väljs från appen är lysdioderna från -16 °C till -24 °C släckta)

Om endast ett enda utrymme (frys eller kylskåp) har den justerade temperaturen ändras inte temperaturvalet för det andra utrymmet och LED-lampan för den valda temperaturen i det utrymmet förblir tänd. Varje gång temperaturen ändras hörs en ljudsignal.

Super Cool-funktion

Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel precis efter inköp). Super-Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas. När funktionen aktiveras ställs kylskåpstemperaturen automatiskt in på 2 °C.

Hur du använder Super Cool-funktionen:

• Funktionen kan aktiveras genom att trycka länge på TEMP-knappen för att välja kylfack. Tryck sedan snabbt på TEMP-knappen tills Super Cool-lysdioden tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Cool alltid PÅ.
• För att avsluta Super Cool-funktionen trycker du på TEMP-knappen eller stänger av den från appen.
• Super Cool-funktionen avslutas automatiskt när funktionen har varat i mer än 30 timmar.
• När Super Cool avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt

Super freezing-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Om du ska frysa ner en stor mängd mat rekommenderar vi att ställa in Super Freeze-funktionen 24 timmar innan du sätter in maten i frysen. När funktionen aktiveras ställs temperaturen automatiskt in på -24 °C.

Hur du använder Super Freeze-funktionen:

• Funktionen kan startas genom att trycka länge på TEMP-knappen för att välja frysfack. Tryck sedan snabbt på TEMP-knappen tills Super Freeze-ikonen tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Freeze alltid PÅ.
• För att avsluta Super Freeze-funktionen trycker du på TEMP-knappen eller stänger av den från appen.
• Super Freeze-funktionen avslutas automatiskt när funktionen har varat i mer än 50 timmar.
• När Super Freeze avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda frysnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt

Ekoläge

För att optimera apparatens prestanda och förvara maten på bästa sätt aktiverar du Ekoläget. Ekoläget ställer automatiskt temperaturen på 5 °C i kylskåpet och på -18 °C i frysen Hur du använder Ekoläget:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på “mode”-knappen tills Ekoläges-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är Ekoläges-ikonen alltid PÅ.
• För att avsluta Ekoläget, stäng av den från appen eller välj en annan funktion från kontrollpanelen.
• När Ekoläge avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Semesterfunktion

När apparaten inte används regelbundet kan man använda Semesterfunktionen för att minska apparatens energiförbrukning. När funktionen är på är LED-lamporna släckta (även om dörren är öppen) och kylskåpet avstängt, medan frysen fortsätter att fungera normalt. Hur du använder Semesterfunktionen:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på “mode”-knappen tills Semesterfunktion-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är semesterikonen alltid PÅ.
• För att avsluta Semesterfunktionen, stäng av den från appen eller välj en annan funktion från kontrollpanelen.
• När Semesterfunktionen avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.

HCS

När en viss fuktnivå har uppnätts öppnas HCS-filterfibrerna och fukten minskar och stängs sedan igen.

Demoläge

För att gå in eller i Demoläget, med displayen upplåst, tryck länge på SET-knappen och sedan snabbt på WIFI-knappen 5 gånger, inom 5 sekunder. För att avsluta Demoläget, utför samma operation eller stäng av kylskåpet.

Felkoder

• Kommunikationsfel

När [-16°C;-18°C;-20°C;-22°C;-24°C ] tänds i följd betyder det att det har uppstått ett kommunikationsfel mellan huvudstyrkortet och displaykortet. Kontakta teknisk assistans för att hjälpa till att lösa problemet

- Fläkt

När [-16°C;-20°C;-22°C;-24°C ] tänds samtidigt i frysen betyder det att fläkten inte fungerar som den ska. Kontakta teknisk assistans för att hjälpa till att lösa problemet

APP-ANSLUTNING

I APP-HOPKOPPLINGSLÄGE

Steg 1

• Ladda ner hOn-appen i butikerna

- Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto

- Följ instruktionerna för hopkoppling i hOn-appen

Wi-Fi-användning

Om Wi-Fi ännu inte har konfigurerats när kylskåpet slås på går det automatiskt in i konfigurationsläge. Statusen behålls i 30 minuter. Wi-Fi-ikonen blinkar och registreringen av produkten kan börja.

• Följ anvisningarna i appen för att konfigurera Wi-Fi (se ovan)
• När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen på och lyser med fast sken.
• Om ingen åtgård utförs, lämnar Wi-Fi automatiskt konfigurationsläget efter 30 minuter
• Om Wi-Fi redan har konfigurerats sker en automatisk återanslutning enligt konfigurationsinformationen.

För att återställa Wi-Fi, tryck på Wi-Fi-knappen och SET-knappen i 2 sekunder.

Stäng av Wi-Fi genom att trycka på Wi-Fi-knappen i 3 sekunder.

Radiomodul - Tekniska data

Frekvens Hastighet (OFR)	2400 MHz-2843.5 MHz
Kanalfrekvenser	2412...2472 MHz(steglängd5 MHz)
Maximal kraft(EIRP)	100 mW

Radioutrustningstypen överensstämmer med direktivet 2014/53/EU.

REVERSIBILITET AV DÖRREN

Verktyg som behövs: Elektrisk skruvmejsel

1. Ta bort det övre gångjärnsskyddet
2. Skruva loss det övre gångjärnet
3. Ta bort det övre gångjärnsskyddet (vänster)
4. Ta bort gångjärnet i mitten

1. Ta bort det nedre gångjärnet
2. Gångjärnsfotens fäste
3. Mitten gångjärnets fäste
4. Montera den övre gångjärnsplåten
5. Montera det övre gångjärnsskyddet
